I contatti SG regolano la pompa di calore tramite le uscite relè del Reduxi Gateway. Utilizzando pompe di calore flessibili, possiamo ridurre i costi dell'elettricità del 30%.

1. Componenti per stabilire una connessione tra il controller Reduxi e Pompa di calore Kronoterm

Per stabilire la connessione tra il regolatore Reduxi e la pompa di calore Kronoterm, abbiamo bisogno di:

1. Ho riportato indietro il Controller
2. Reduxi Gateway con 3x30 sensori di corrente

Per mettere in servizio la pompa di calore, è necessario aggiungere un dispositivo Reduxi Gateway al controller Reduxi. La connessione può essere wireless (WLAN) o cablata tramite cavo UTP (LAN). Per maggiori informazioni sulla connessione, consultare il collegamento Gateway-Controller in . Il Reduxi Gateway con 3x30 sensori di corrente contiene tre sensori di corrente, utilizzati per coprire i conduttori di fase della pompa di calore, e due uscite relè, collegate fisicamente al contatto SG-ready della pompa di calore.

Un'immagine simbolica dell'intero collegamento dal regolatore alla pompa di calore:

Per il collegamento fisico dei relè alla pompa di calore è necessario verificare dove si trovano i contatti SG sul circuito della pompa di calore, come mostrato nella figura sottostante per l'esempio dei contatti SG della pompa di calore Kronoterm.

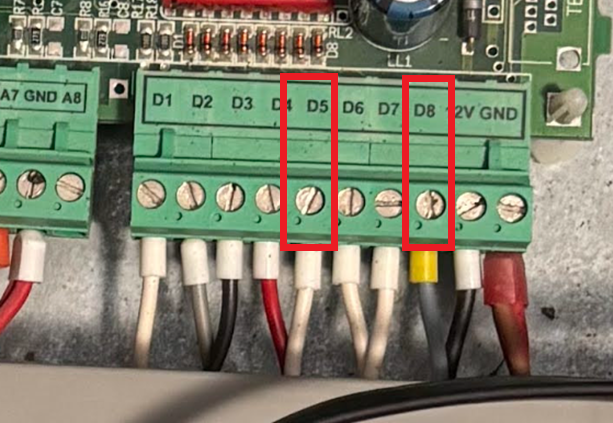

Il contatto SG sull'ingresso digitale D5 ha lo scopo di ridurre il funzionamento della pompa di calore.

Il contatto SG sull'ingresso digitale D8 ha lo scopo di aumentare il funzionamento della pompa di calore.

2. Collegamento del Reduxi Gateway alla rete Internet locale

• Collegare l'adattatore CA-CC al Reduxi Gateway e quindi collegare l'adattatore alla rete elettrica. Il primo LED dall'alto dovrebbe iniziare a illuminarsi di verde.
• Accedi alle impostazioni di rete delle tue reti WiFi sul tuo dispositivo mobile o computer e connettiti alla rete wireless "Gateway".
• Se il popup non appare automaticamente, apri il browser e vai su http://gateway.local
• Per effettuare l'accesso, utilizzare il nome utente "admin" e la password "admin".
• Imposta una rete cablata o wireless e collega Reduxi alla tua rete locale (ti consigliamo di impostare un indirizzo IP statico).
  • Se si utilizza un cavo Ethernet per connettersi alla rete locale, configurare una rete cablata.
  • Se si utilizza una rete WiFi per connettersi a una rete locale, è necessario configurare una rete wireless.
• Fai clic su "Salva" e collega ora il tuo telefono cellulare o computer alla stessa rete locale cablata o wireless a cui hai precedentemente collegato il Reduxi Gateway.
• Il controller Reduxi deve essere precedentemente connesso e connesso alla rete Internet locale ( Controller Reduxi).
• Per collegare le uscite relè e installare i sensori di corrente, seguire i capitoli seguenti.

3. Associazione dei relè del gateway Reduxi ai contatti SG

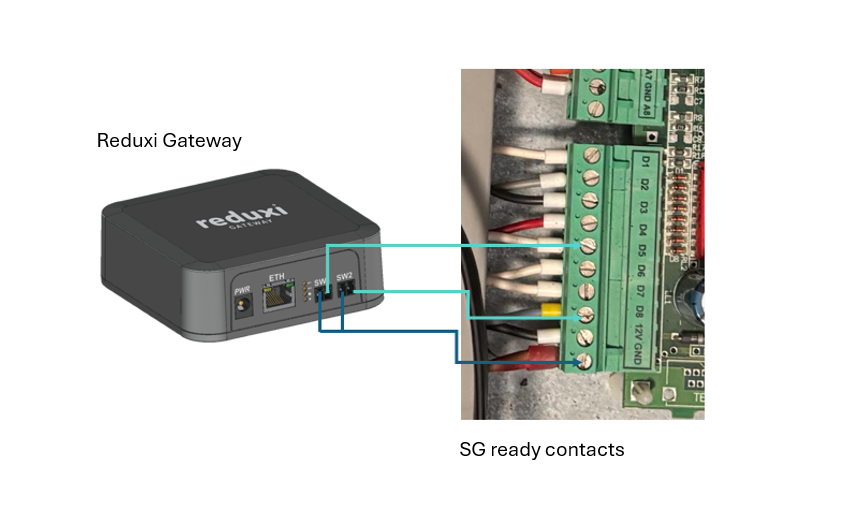

Le uscite relè del gateway Reduxi sono collegate ai contatti SG come mostrato nell'immagine simbolica sottostante.

Avviso: Il dispositivo Reduxi Gateway consente l'uso di uscite relè che sono permanentemente chiuse " Normalmente chiuso - NC " o aperto " Normalmente aperto - NO ", mentre nel caso della pompa di calore Kronoterm, utilizziamo i contatti NO .

4. Sensori di corrente del gateway Reduxi

Per controllare il flusso di energia elettrica della pompa di calore vengono utilizzati sensori di corrente, misurando la potenza della pompa di calore in tempo reale. I sensori di corrente sono inclusi nel kit con il dispositivo Reduxi Gateway e devono essere collegati a tre ingressi per ciascuna fase, come mostrato nell'immagine seguente.

Il sensore di corrente copre la fase individuale (L1, L2, L3) della pompa di calore, immagine sotto:

5. Aggiungere la pompa di calore come nuovo dispositivo tramite il configuratore Reduxi.

Per aggiungere una nuova pompa di calore come dispositivo o modificarne una esistente, vengono descritti i seguenti passaggi, per i quali viene presentato un punto specifico.

5.1 Aggiungere un dispositivo

Accedi localmente all'applicazione del configuratore Reduxi sul controller e premi il pulsante Aggiungi dispositivo.

5.2 Seleziona il dispositivo che desideri aggiungere

Nel primo passaggio, seleziona i parametri di base del dispositivo che desideri aggiungere:

• Tipo di dispositivo: HVAC,
• Suggerimento: Redxi Meter
• Nome: specifica il nome del dispositivo.

5.3 Impostazioni di base

Il menu delle impostazioni di base offre tre opzioni: compila i campi come mostrato nell'immagine sottostante e assegna all'ultimo campo il nome che preferisci.

5.4 Canale di comunicazione

La prima parte del canale di comunicazione è destinata alla connessione al dispositivo Reduxi Gateway. Compila i campi come mostrato nell'immagine sottostante (compilati automaticamente).

Spiegazione di ciascuna impostazione della seconda parte del canale di comunicazione:

La seconda parte del canale di comunicazione è destinata alle impostazioni correnti del sensore del dispositivo Reduxi Gateway, dove scegliamo "Rilevamento automatico dal gateway" per tutti i sensori correnti.

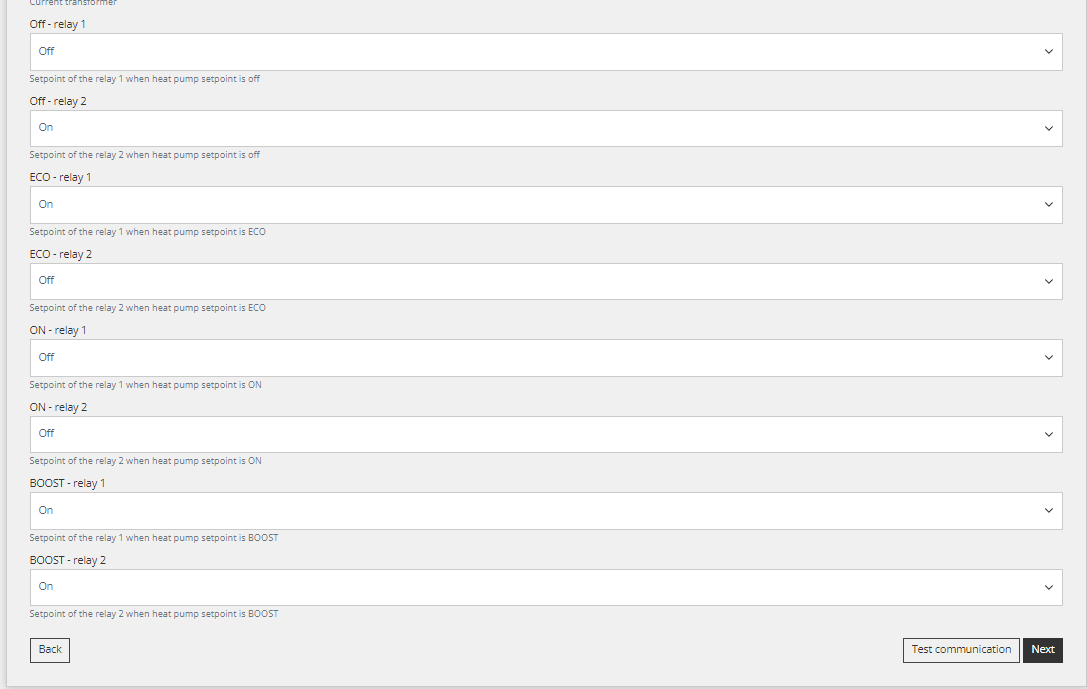

Successivamente, impostare gli stati OFF, ECO, ON e BOOST della pompa di calore, che sono definiti dagli stati dei relè sul dispositivo Reduxi Gateway. Dobbiamo definire 4 diverse combinazioni o 8 diverse impostazioni di layout dei relè.

5.5 Test di comunicazione

Il test di comunicazione viene eseguito tramite il pulsante "Test comunicazione", situato in basso a destra, dopo tutti i campi dei parametri del canale di comunicazione.

Il test di comunicazione può restituire due risposte:

1. La comunicazione funziona correttamente, immagine qui sotto:

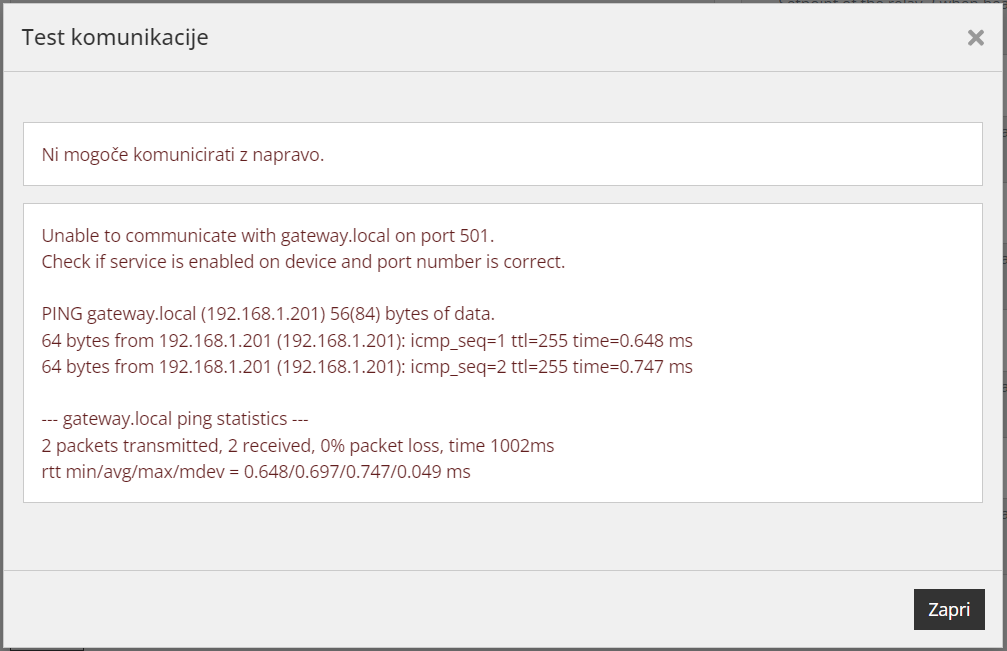

2. La comunicazione non funziona correttamente, ecco l'immagine:

5.6 Impostazioni avanzate

L'impostazione avanzata è arbitraria e dipende dalle esigenze specifiche della posizione in cui è installato il controller Reduxi. Dopo aver completato tutte le impostazioni avanzate, premere il pulsante "Fatto" in basso a destra.

5.7 Ultime misurazioni

Dopo aver stabilito con successo la comunicazione con il dispositivo, possiamo controllare i valori sul dispositivo come test aggiuntivo. Ciò avviene cliccando sulla selezione del dispositivo nella schermata iniziale, dove scegliamo di aggiungere la nuova pompa di calore nella struttura ad albero.

Se vogliamo che il dispositivo sia gestito da una strategia, la modalità di gestione deve essere impostata su "Automatico", ma se passiamo alla modalità manuale, possiamo testare il funzionamento di diversi stati.

Dopo aver aggiunto correttamente il dispositivo e verificato i valori, il dispositivo può essere ispezionato e controllato tramite l'applicazione Reduxi.
