1. Introduzione

Il sistema Reduxi abilita la comunicazione e il controllo dell'inverter Huawei SUN2000. La comunicazione è abilitata tramite il protocollo Modbus TCP/IP. Il controller Reduxi e lo SmartLogger devono essere collegati alla stessa rete locale (LAN) in modo che il Controller possa accedere allo SmartLogger e, di conseguenza, agli inverter, che sono collegati allo SmartLogger tramite connessione seriale RS485.

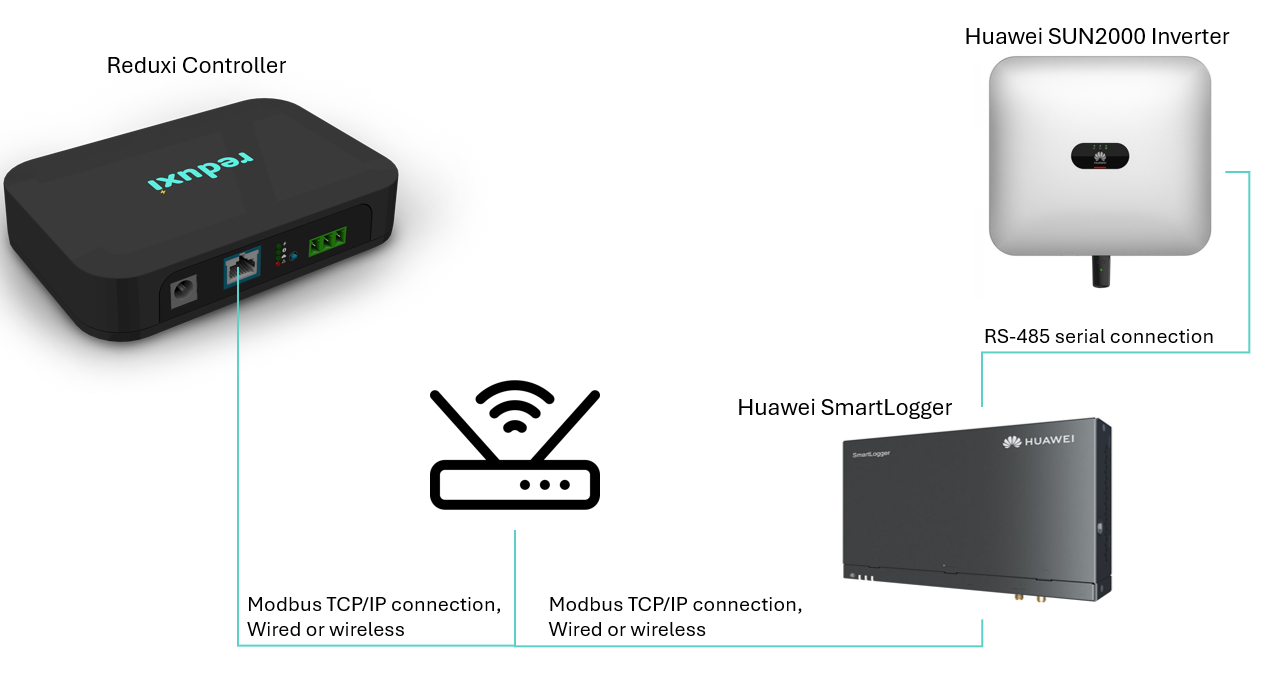

Immagine simbolica della comunicazione tra Reduxi Controller e inverter Huawei SUN2000.

2. Impostazioni di rete del controller Reduxi

Informazioni su come connettere Reduxi Controller alla rete (LAN o WLAN) sono disponibili all'URL: Reduxi Controller.

Una volta connesso alla rete, si consiglia di impostare un IP statico per il Reduxi Controller. Quando l'IP statico è impostato, le informazioni esatte sulla subnet in cui si trova il Reduxi Controller sono disponibili.

3. Impostazioni di accesso/rete/configurazione di Huawei SmartLogger tramite cavo (LAN/WAN)

Una volta completata la configurazione di rete lato Reduxi Controller, lo stesso processo deve essere eseguito per lo SmartLogger.

Per accedere all'interfaccia software di SmartLogger, consultare le istruzioni del manuale utente SmartLogger o semplicemente, se si conosce l'indirizzo IP locale dello SmartLogger, utilizzare questo indirizzo IP e aprirlo nel browser.

Una volta effettuato l'accesso allo SmartLogger:

• Imposta l'IP e la maschera dello SmartLogger, viene fornito un esempio per la connessione cablata. Sotto Ethernet2 imposta l'IP e la subnet mask, immagine sottostante:

• Impostazioni Modbus TCP/IP, dove le impostazioni di Link devono essere impostate su Abilita (illimitato) come nell'immagine sottostante:

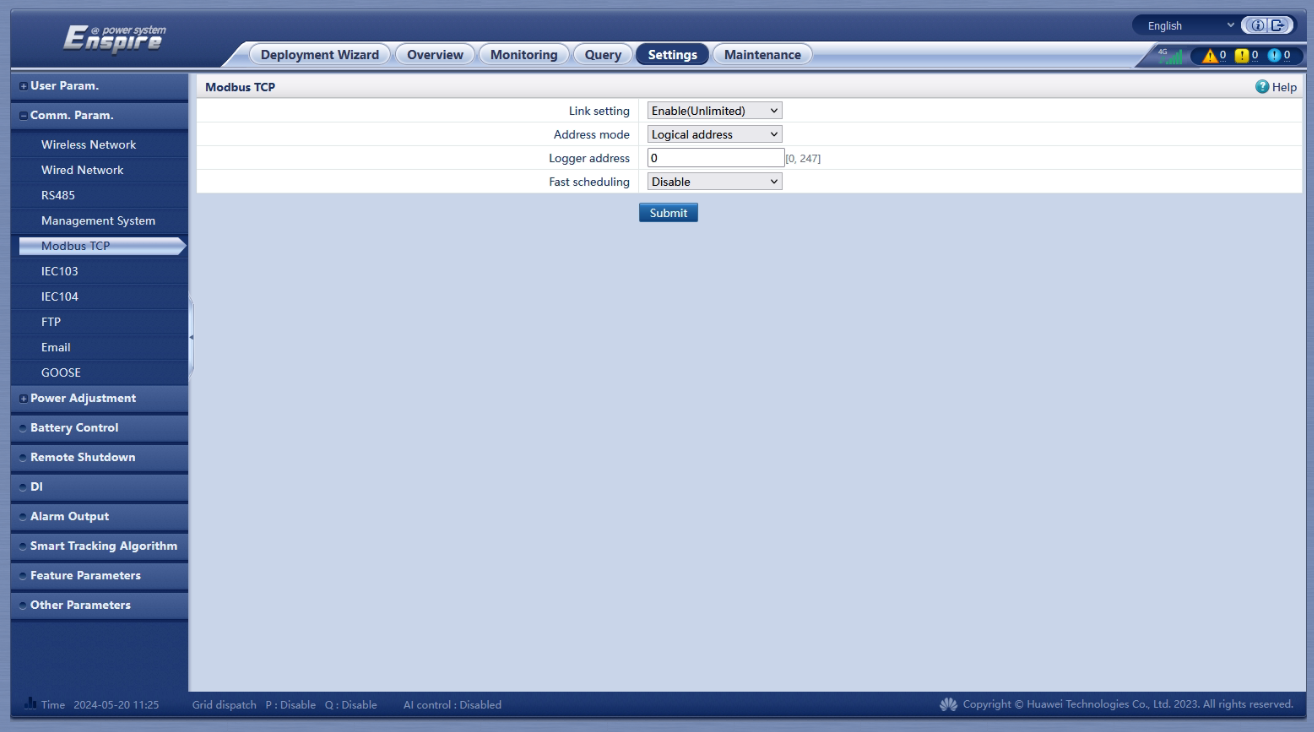

• Impostazioni Modbus TCP/IP, dove imposti:
  • Impostazioni di Link. Abilita,
  • Modalità indirizzo: Indirizzo logico (deve essere impostato su logico!)
  • Indirizzo Logger: impostare l'indirizzo logico dello SmartLogger.
  • Pianificazione rapida: Disabilitata.

Informazioni aggiuntive (Importante!!!) --> L'indirizzo del Logger non deve essere uguale all'indirizzo logico di un dispositivo connesso al logger!

Immagine sottostante:

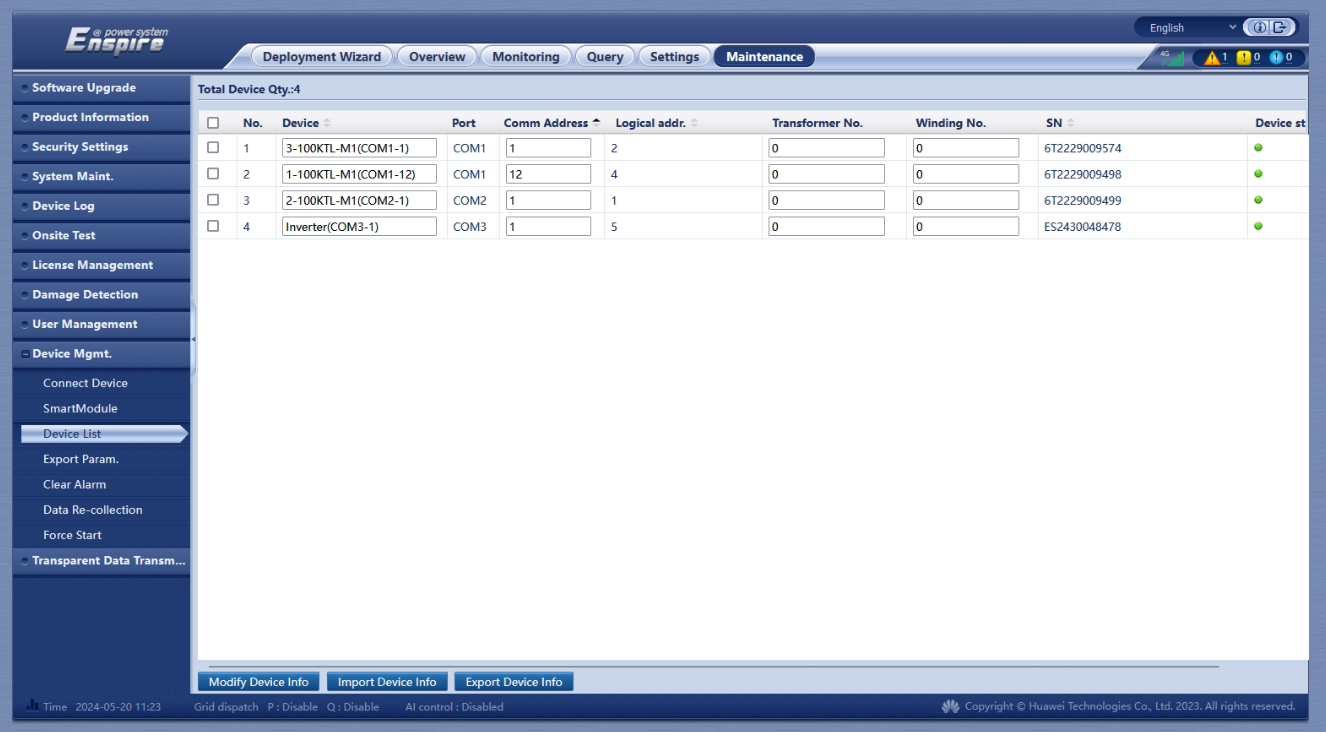

• Le impostazioni di manutenzione hanno il ruolo di supervisionare quali dispositivi sono connessi e mostrare lo stato e i parametri appartenenti a ciascun dispositivo, l'immagine sottostante:

3.1 Accesso/Rete/Impostazioni di configurazione Huawei SmartLogger tramite telefono cellulare (app SUN2000).

Prima di iniziare, accertarsi di quanto segue:

• Lo SmartLogger S3000 è alimentato.
• Il punto di accesso Wi‑Fi è attivo.

Se la rete Wi‑Fi non è visibile:

• Premere il pulsante RST per 1–3 secondi per abilitare il punto di accesso.

Sul tuo dispositivo mobile:

1. Aprire le impostazioni Wi‑Fi.
2. Connettersi al punto di accesso SmartLogger:
   • Nome di rete: Logger_SN
     (SN = numero di serie del dispositivo)
   • Password:
     • Stampata sull'etichetta del dispositivo, oppure
     • Predefinito: Changeme

Apri una delle applicazioni supportate:

• App SUN2000 (disponibile in Huawei AppGallery), oppure
• App FusionSolar

Quindi scegli:

• Commissioning del dispositivo (FusionSolar), oppure
• Accesso Diretto (SUN2000)

Inserisci le credenziali di accesso predefinite:

• Nome utente: installer
• Password: 00000a (predefinita)

4. Test della comunicazione tra il Reduxi Controller e lo SmartLogger

Per una comunicazione corretta tra il Reduxi Controller e lo SmartLogger è necessario soddisfare alcuni criteri.

Criteri:

• Il Reduxi Controller e lo SmartLogger devono trovarsi sulla stessa subnet. Ad esempio, l'IP del Reduxi Controller è: 192.168.1.100 e l'IP dello SmartLogger è: 192.168.1.101
• Il Controller e lo SmartLogger non devono necessariamente trovarsi sulla stessa subnet; questo caso è molto più complesso e solitamente non viene utilizzato. Qui i firewall tra la sottorete del Controller e la sottorete SmartLogger devono essere aperti almeno per l'IP impostato di entrambi i dispositivi. Inoltre, le regole di eccezione del firewall per le porte devono essere abilitate correttamente. Questa opzione non è raccomandata.
• La porta 502 sul lato SmartLogger deve essere abilitata per la comunicazione Modbus TCP/IP, cosa che si ottiene abilitando Modbus TCP/IP nell'applicazione SmartLogger.

• Nel caso in cui ci sia un altro firewall tra il Controller e lo SmartLogger, anche la porta 502 deve essere aperta sul firewall.

4.1 Test ping dal Reduxi Controller allo SmartLogger

Una volta che entrambi i dispositivi sono connessi alla stessa rete, è possibile eseguire un "test ping" per assicurarsi che il Reduxi Controller possa accedere allo SmartLogger e che altri criteri del punto precedente siano soddisfatti.

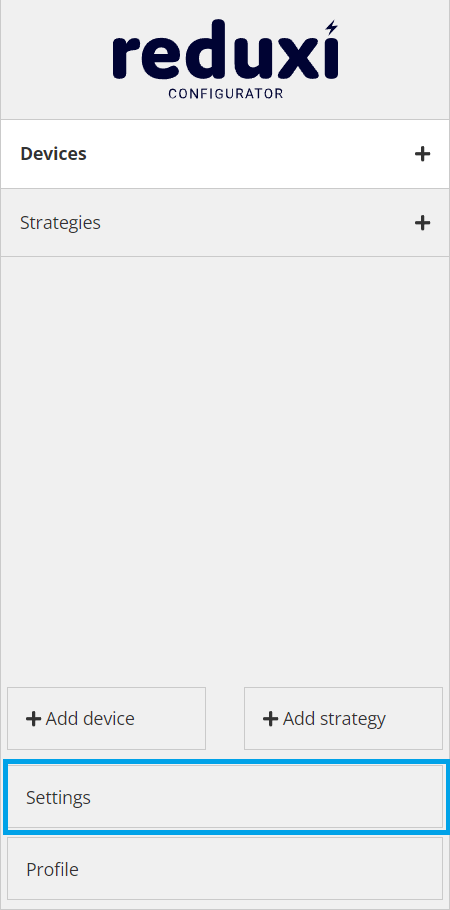

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

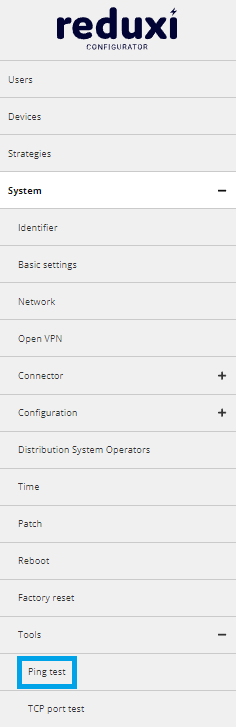

Per accedere a un'aggiunta di "Ping test" sono necessari tre passaggi (clic):

Clicca uno: segno + Sistema; Clicca due: segno + Strumenti; Clicca tre: Test Ping

Test ping:

Per eseguire il test ping, inserire l'indirizzo IP del Reduxi SmartLogger e fare clic sul pulsante "Test".

Il test ping può avere due risposte:

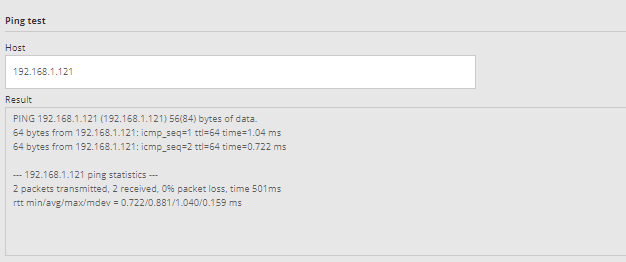

1. Test ping riuscito:

1. Test ping fallito:

5. Aggiunta di un nuovo dispositivo (Huawei SUN2000)

Per aggiungere un nuovo dispositivo (Huawei SUN2000) o per modificarne uno esistente, vengono presentati i seguenti punti.

5.1 Aggiunta nuovo dispositivo.

Accedi all'applicazione Reduxi configurator e premi il pulsante "Aggiungi dispositivo".

5.2 Selezionare il dispositivo da aggiungere (Impostazioni di base)

Nel primo passaggio, seleziona i parametri di base del dispositivo che desideri aggiungere:

• Tipo di dispositivo: Impianto fotovoltaico,
• Marca: Huawei SUN2000,
• Nome: Specifica il nome del dispositivo.

5.3 Canale di comunicazione

Inserire i parametri per la comunicazione con lo SmartLogger, che sono:

• Connessione: TCP/IP,
• IP: inserire l'IP dello SmartLogger,
• Porta: sempre 502,
• ID unità Modbus: inserire l'indirizzo logico per l'impostazione Modbus dello SmartLogger.

5.4 Test di comunicazione.

In tutte le impostazioni del canale di comunicazione, è presente il pulsante "Test comunicazione", utilizzato per eseguire il test.

Il test di comunicazione può restituire due risposte:

1. La comunicazione funziona correttamente, l'immagine seguente:

2. La comunicazione non funziona correttamente, come illustrato nell'immagine seguente:

5.5 Impostazioni avanzate

Le impostazioni avanzate sono arbitrarie e dipendono dalle esigenze specifiche della posizione in cui è installato il Reduxi Controller. Al termine di tutte le impostazioni avanzate, premere il pulsante "Fine" sul lato in basso a destra.

5.6 Ultime misurazioni

Dopo aver stabilito correttamente la comunicazione con il dispositivo, i valori misurati ottenuti dal dispositivo possono essere verificati nuovamente come test aggiuntivo. Fare clic sulla sezione "Dispositivo" nella home page del configuratore Reduxi e scegliere l'inverter Huawei SUN2000 appena aggiunto nella struttura ad albero.

Se vogliamo che il dispositivo sia gestito da una strategia, la modalità di gestione deve essere impostata su "Automatico", ma se passiamo alla modalità manuale, possiamo testare il funzionamento di diversi stati.

Dopo aver aggiunto correttamente il dispositivo e verificato i valori, il dispositivo può essere ispezionato e controllato tramite l'applicazione Reduxi.
