Integra il Reduxi Controller con il caricabatterie GARO tramite Ethernet o Wi-Fi, utilizzando il protocollo OCPP. La flessibilità di Reduxi consente riduzioni dei costi fino al 30%.

1. Installa l'applicazione GARO

1.1 L'applicazione è disponibile su Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US

1.2 L'applicazione è disponibile sull'Apple App Store: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Connettiti all'applicazione GARO connect

Per la connessione iniziale, il seguente URL fornisce un tutorial video su come connettere l'entità Garo:

Prima connessione con l'entità GARO!



2.1 Accesso/Registrazione all'app GARO Connect

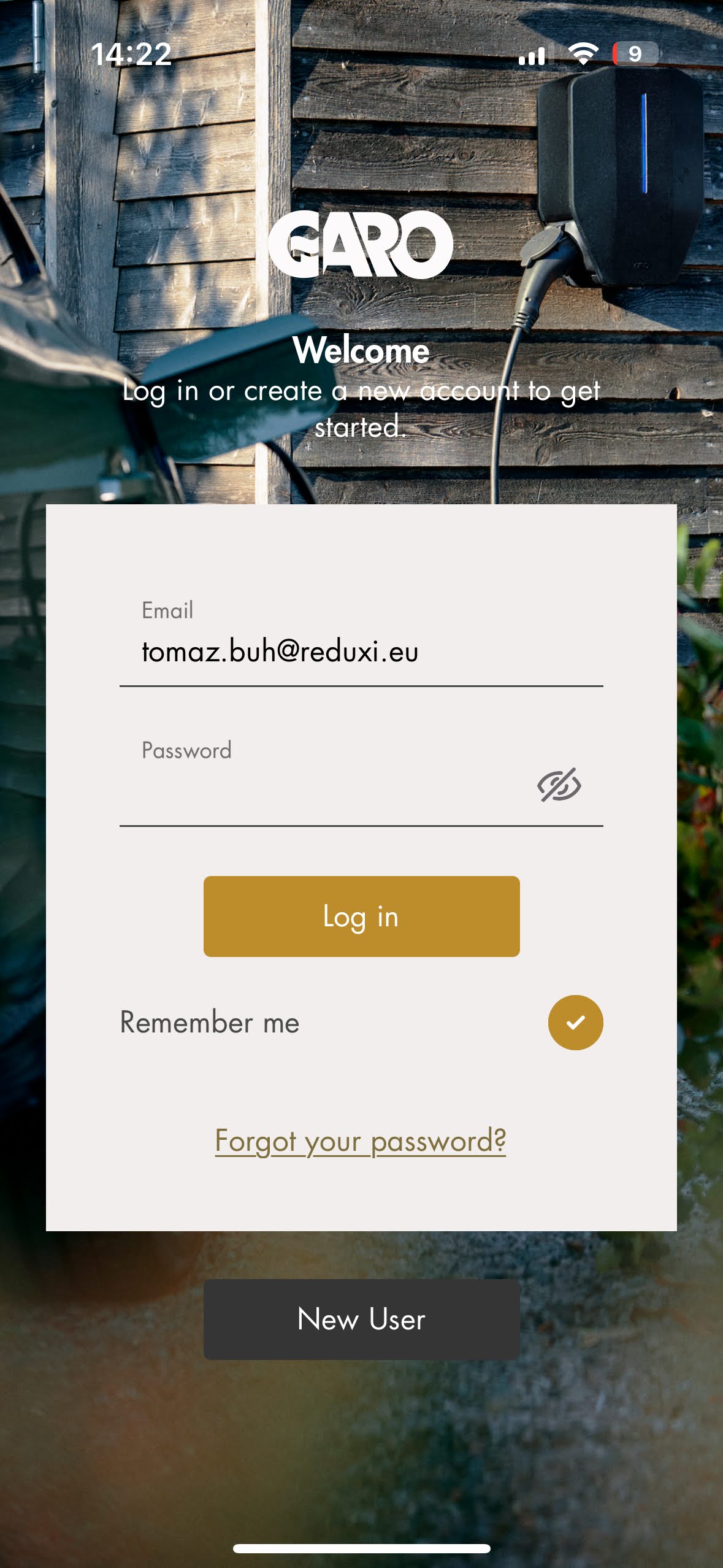

Aprire l'applicazione e accedere oppure registrare un nuovo account cliccando sul pulsante "Nuovo utente", quindi effettuare l'accesso.

2.2 Aggiungi la nuova posizione del caricabatterie GARO

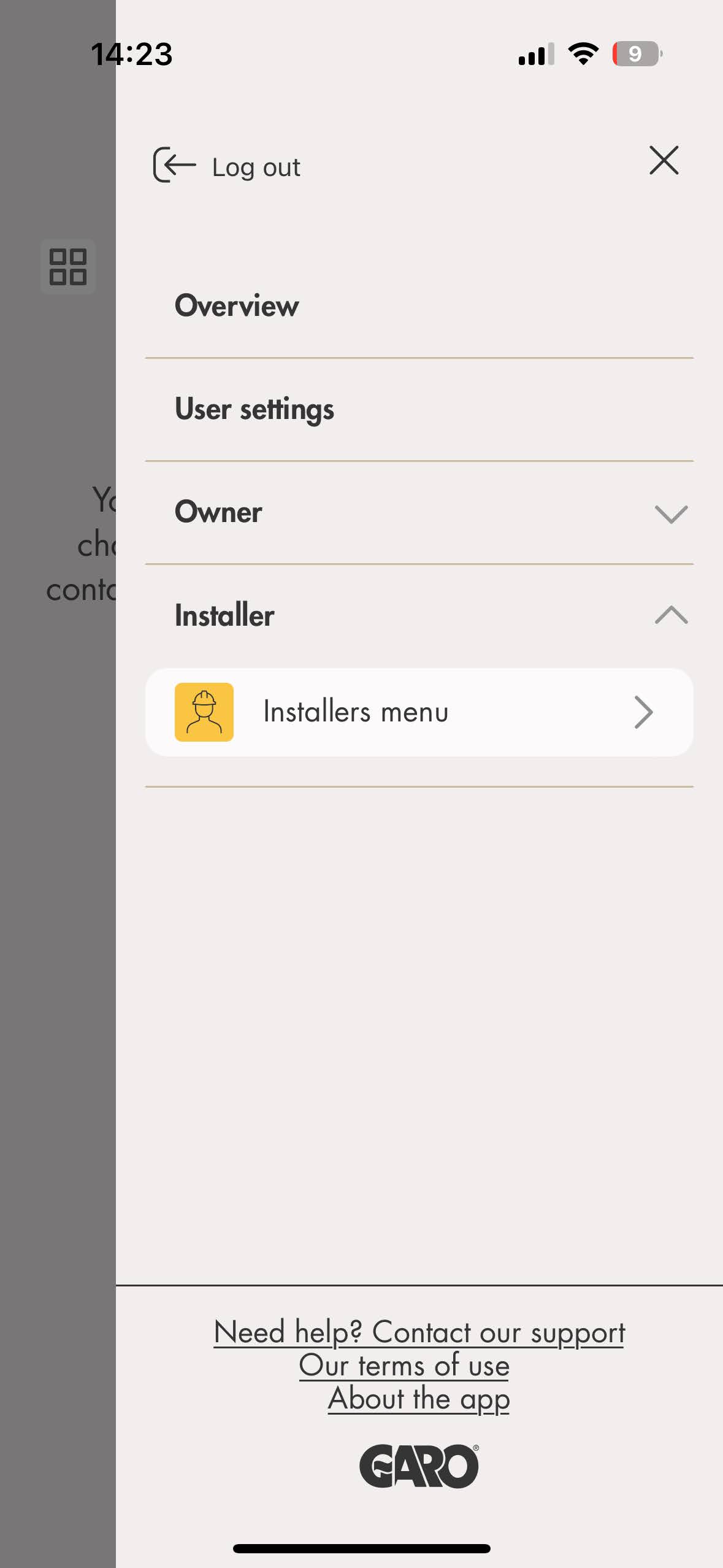

• Dopo aver aperto l'app GARO Connect, fare clic sull'icona del menu nell'angolo in alto a destra e selezionare il pulsante "Menu installatore".

• Apparirà un nuovo menu. Fare clic sul pulsante "Aggiungi nuova unità" situato in basso al centro.

• Assegna un nome all'unità e seleziona il tipo di caricabatterie GARO dal menu a discesa (in questo esempio è selezionata l'entità GARO). Quindi, fare clic sul pulsante "Aggiungi nuova unità" in basso al centro.

• Fare clic sul dispositivo appena aggiunto (l'installazione è necessaria offline)

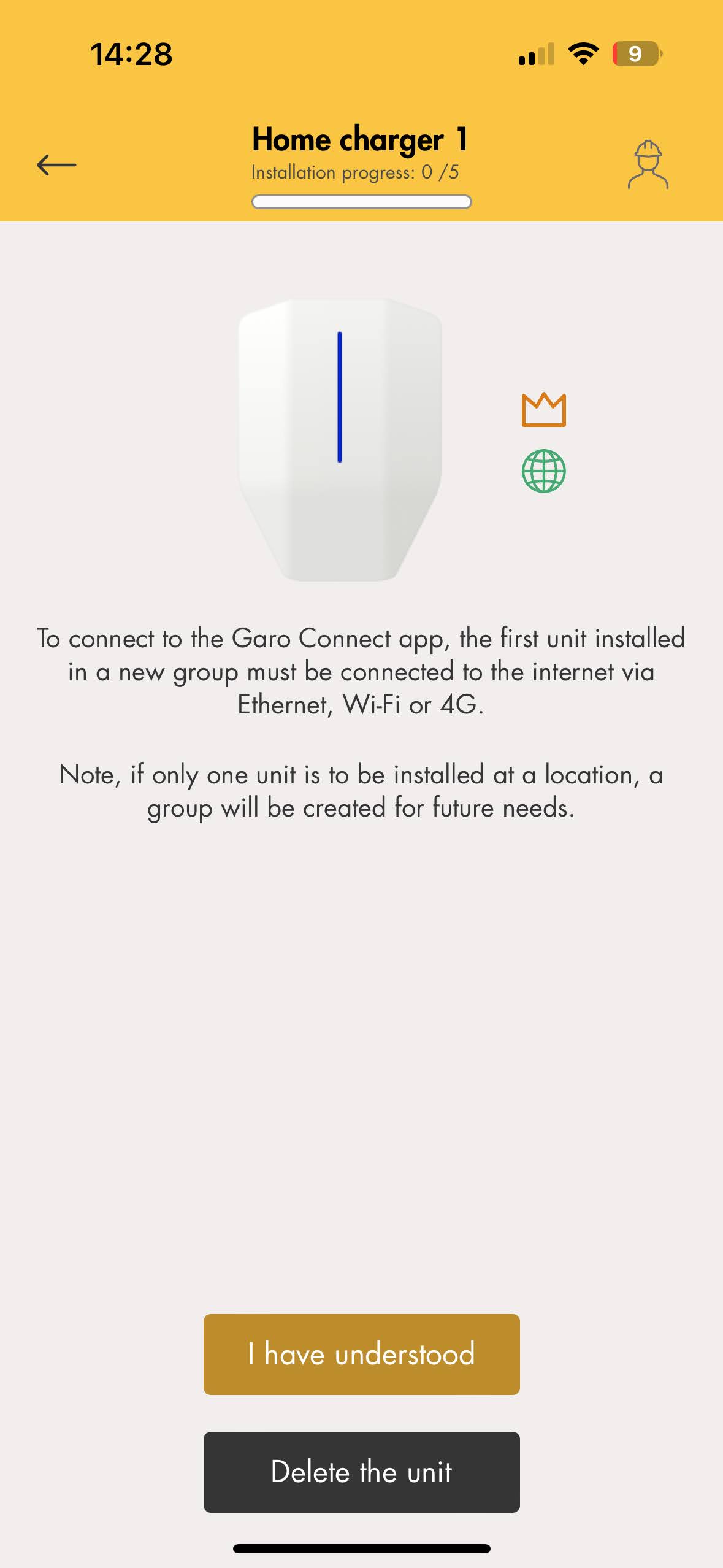

• Si apre il nuovo menu di avanzamento dell'installazione (0/5), leggere le istruzioni e cliccare sul pulsante "Ho capito" in basso al centro.

• Assegna un nome al gruppo e imposta la corrente massima per stazione, quindi clicca sul pulsante "Avanti" in basso al centro.

• Seleziona l'opzione di accesso a Internet e clicca sul pulsante "Salva e continua l'installazione" in basso al centro.

• Apparirà un nuovo menu che mostra dove sono installati i gruppi di installazione. Fare clic sul pulsante "OK, continua l'installazione" in basso al centro.

• Apparirà un nuovo menu per proseguire con la connessione alla griglia. Fare clic sul pulsante "Continua installazione" al centro.

• Inserire le informazioni richieste per la connessione alla rete seguendo le specifiche del connettore GARO. Fare clic sul pulsante "Connessione alla rete testata OK, conferma le impostazioni e procedi" in basso al centro.

• Proseguire con l'ID della staffa di installazione. Fare clic su "Continua installazione" al centro.

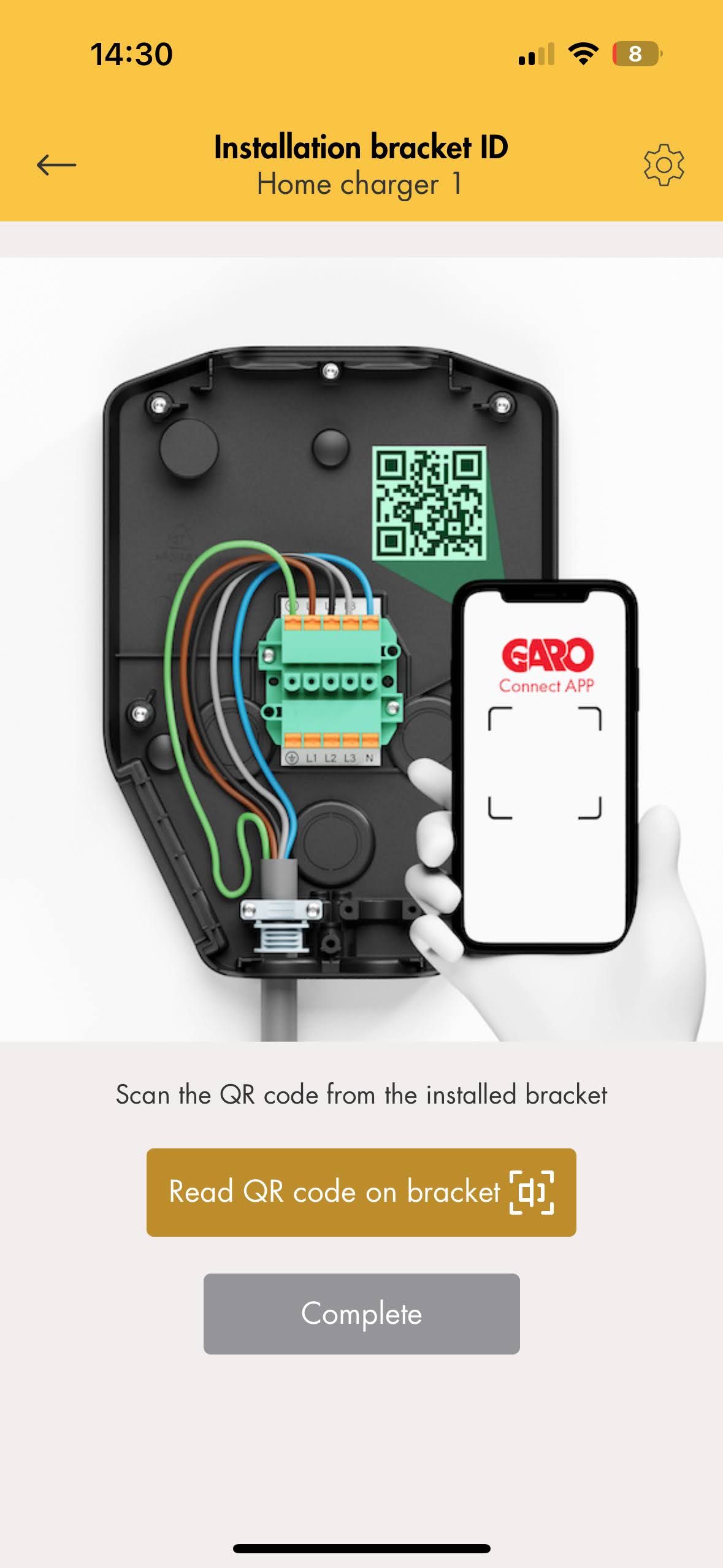

• Scansiona il codice QR presente sul lato anteriore del retro del caricabatterie GARO. Fare clic sul pulsante "Leggi il codice QR sulla staffa" al centro.

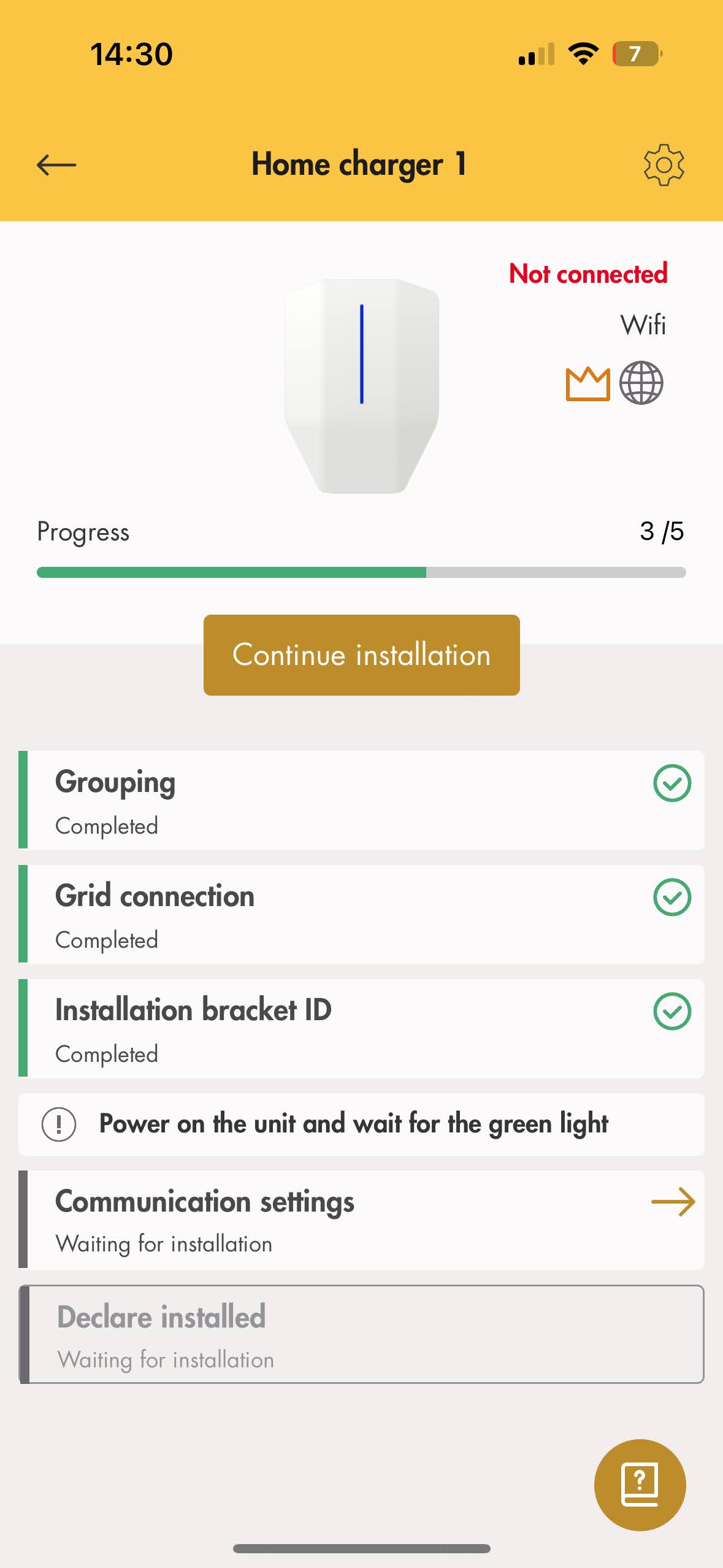

• Procedere alle impostazioni di comunicazione. Fare clic su "Continua installazione" al centro.

• Accendi il caricabatterie Garo e clicca sul pulsante "Avanti" in basso a destra.

• Apparirà la verifica della connessione Wi-Fi diretta.

• Unisciti alla rete Wi-Fi offerta.

• Apparirà la connessione al caricabatterie GARO e al telefono cellulare.

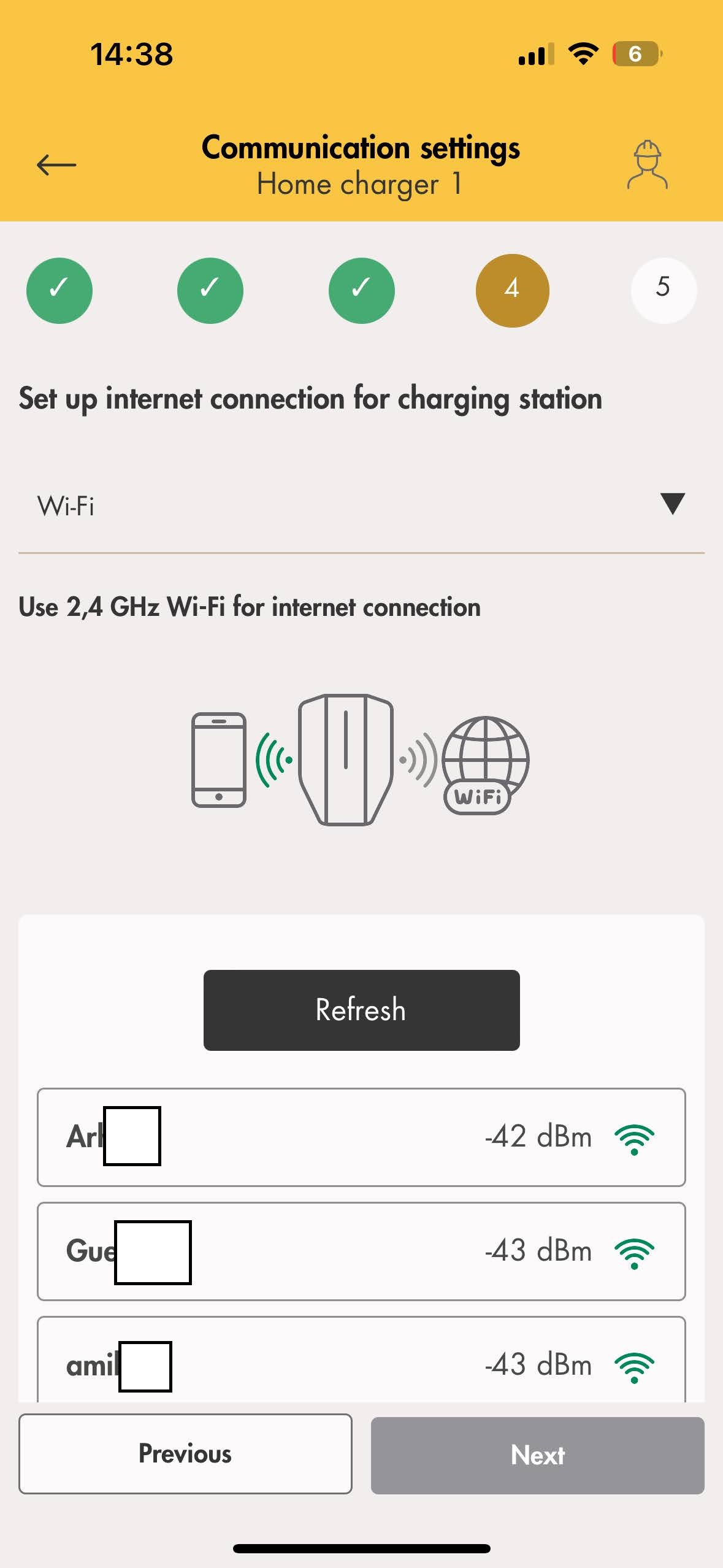

• Seleziona la rete Wi-Fi a cui verrà collegato il caricabatterie GARO e clicca sul pulsante "Avanti" in basso a destra.

• Inserisci la password e clicca su "Connetti" al centro.

• Per chiudere la connessione diretta, fare clic su "Chiudi connessione" al centro, quindi fare clic sul pulsante "Completa".

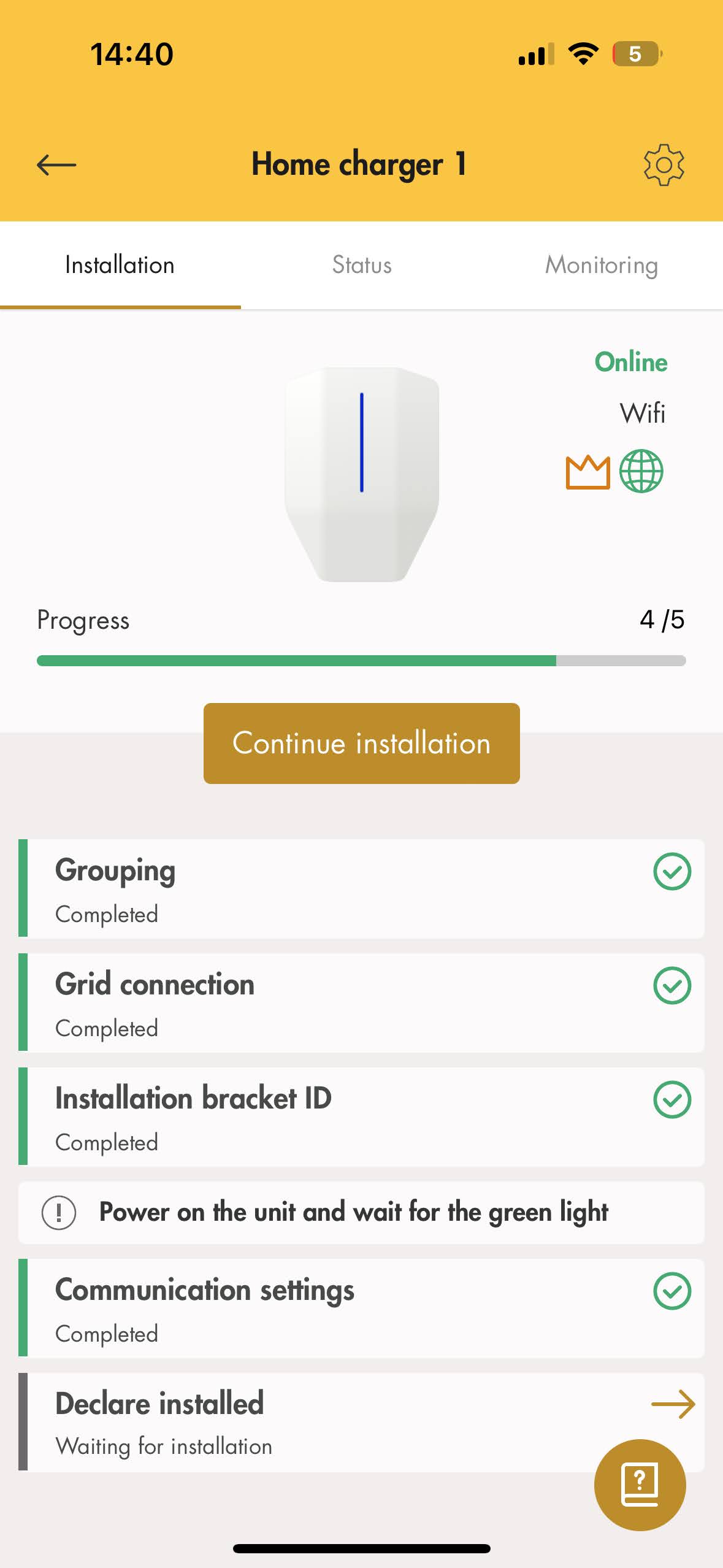

• Continua a dichiarare l'installato

• Apparirà un nuovo menu in cui è disponibile la funzione Test e verifica, nonché la funzione Decalre come installato. Se i test sono positivi, dichiarare il caricabatterie GARO come installato e fare clic sul pulsante "Avanti".





3. Collega il caricabatterie GARO alla stessa rete Wi-Fi del controller Reduxi

Per consentire la comunicazione tra il controller Reduxi e il caricabatterie GARO, entrambi i dispositivi devono essere collegati alla stessa rete. Come indicato nel punto 2.1, anche per Reduxi deve essere selezionata la stessa rete, sia essa LAN o WLAN.

Una volta soddisfatto questo criterio, procedere alle impostazioni OCPP.



4. Configurazione per la comunicazione OCPP tra il caricabatterie GARO e il controller Reduxi

4.1 Aggiungi dispositivo

Per prima cosa accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante 'Aggiungi dispositivo'.



4.2 Seleziona il dispositivo che desideri aggiungere

Nel primo passaggio seleziona le impostazioni di base:

• Seleziona il tipo di dispositivo: caricabatterie EV,
• Seleziona Tipo: OCPP 1.6 - JSON,
• E definisci il nome.

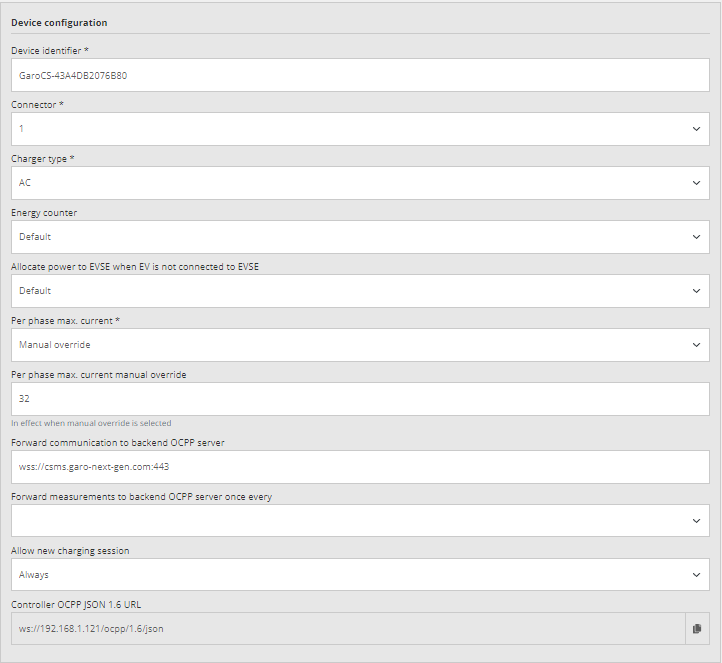

4.3 Configurazione del dispositivo per OCPP

Il secondo passaggio viene utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente. Per prima cosa, compila l'identificativo del dispositivo ottenuto dal caricabatterie GARO.

Quando si utilizza il protocollo OCPP JSON 1.6, è necessario l'URL OCPP del server, generato dal controller Reduxi. L'URL può essere ottenuto direttamente dal canale di comunicazione.

URL di esempio: ws://192.168.1.121/ocpp/1.6/json/

4.4 Configurare le impostazioni OCPP nel caricabatterie GARO

Dopo aver ottenuto l'URL JSON da Reduxi, il passaggio finale consiste nell'incollarlo nel caricabatterie GARO per stabilire la connessione OCPP. Vai alla sezione "Configurazione" del GARO Charger, quindi "Impostazioni OCPP", scorri verso il basso fino a "GaroCsmsURL" e incolla l'URL.









4.5 Comunicazione di prova

Per garantire che la comunicazione OCPP sia stata stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test comunicazione" situato in basso a destra dopo tutti i campi Canale di comunicazione.

Esistono tre diversi casi di risposta comunicativa.

Caso 1: la comunicazione funziona correttamente.

Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso.

Caso 3: non viene trovato alcun dispositivo con comunicazione OCPP 1.6.

4.6 Parametri predefiniti

Compila le impostazioni avanzate e scegli i parametri mostrati nell'immagine sottostante. Le impostazioni possono variare a seconda delle esigenze della posizione. Una volta terminato, clicca sul pulsante "Fatto" in basso a destra sullo schermo.

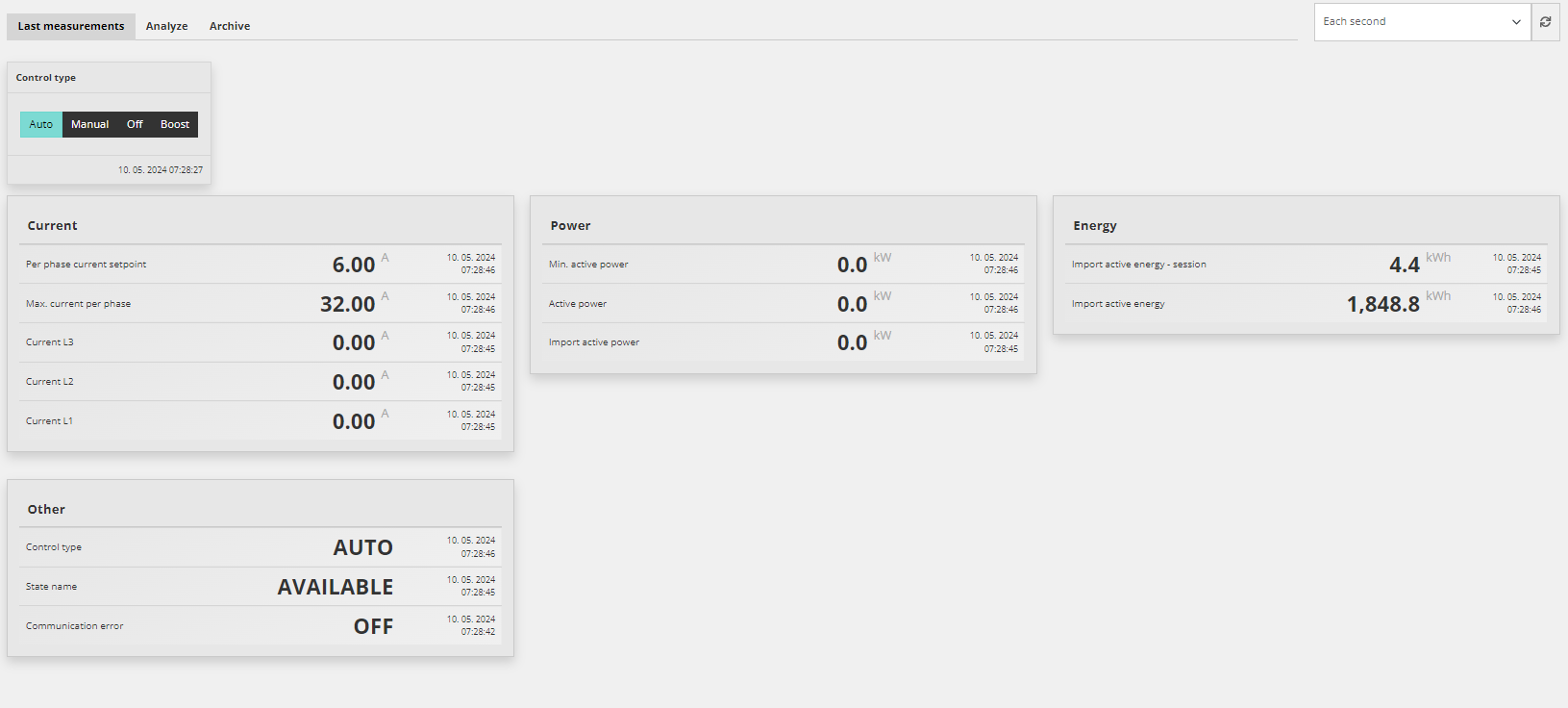

4.7 Letture dal dispositivo

Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Ciò avviene in "Dispositivo/Ultima misurazione".

Una volta aggiunto correttamente il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.

4.8 Ripristino delle impostazioni di fabbrica

Nei casi in cui il caricabatterie venga spostato o debba connettersi a una rete diversa, potrebbe essere necessario un ripristino delle impostazioni di fabbrica. Per eseguire un ripristino delle impostazioni di fabbrica, tenere premuto il pulsante di prova per 20 secondi, quindi riconfigurare il caricabatterie GARO.
