Esecuzione DLM multilivello
Le strategie Reduxi consentono l'esecuzione del DLM a ogni livello dell'impianto, garantendo protezione e flessibilità e contribuendo a una significativa riduzione dei costi.
1 Introduzione
Con la crescente necessità di una gestione dinamica del carico (DLM) a più livelli, il sistema Reduxi consente, nell'ambito delle strategie, di garantire la limitazione a ogni livello dell'impianto, cioè di proteggere dai danni gli elementi elettrici di ciascuna linea di alimentazione.
2 Protezione DLM multilivello
La realizzazione di una protezione a più livelli dipende interamente dall'impianto specifico presente nella sede. Per ogni nuovo livello di linee di alimentazione deve essere definita una strategia su misura, per garantire il rispetto di tutte le condizioni di sicurezza per un controllo corretto.
2.1 Esempio di DLM a più livelli nel sistema Reduxi
Verranno presentati due esempi, tra i più utilizzati nella pratica.
2.1.1 Caso con smart meter sulla rete principale

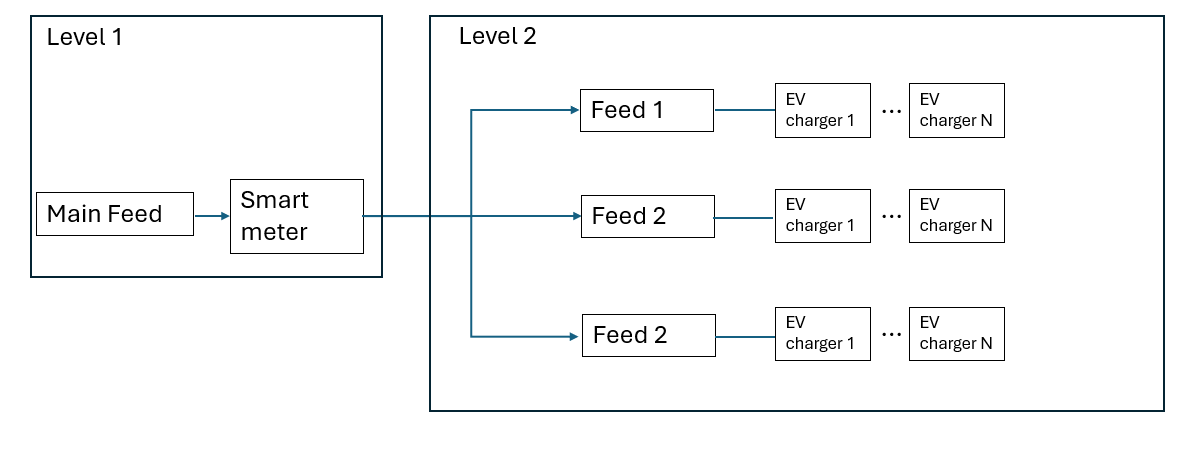

Di seguito è riportato un esempio con lo schema di un impianto a due livelli:
Descrizione testuale di questa immagine
Diagramma su sfondo bianco con due grandi riquadri con contorno. Il riquadro di sinistra con l'etichetta Level 1 contiene un riquadro Main Feed con una freccia verso un riquadro Smart meter. Il riquadro di destra con l'etichetta Level 2 contiene tre righe. Una linea dallo Smart meter va a destra fino a una linea verticale che si dirama con frecce verso tre riquadri: Feed 1, Feed 2, Feed 2 (il terzo riquadro è stampato come Feed 2). Ogni riquadro Feed è collegato da una linea a un riquadro EV charger 1, poi tre puntini, poi un riquadro EV charger N.
In questo esempio le misurazioni dello smart meter vengono rilevate sulla linea principale, con un unico smart meter che rileva e misura il consumo dell'intero edificio. Per le linee secondarie del secondo livello, le misurazioni si ottengono (si calcolano) direttamente dai singoli caricatori per veicoli elettrici, con la somma della potenza di ciascun caricatore che funge da smart meter "virtuale" per quella linea. Nota bene (importante!): questo approccio è valido solo se la linea è collegata esclusivamente a caricatori per veicoli elettrici. In caso contrario le misurazioni risulteranno imprecise.
Come impostare le strategie per questo esempio:
- Innanzitutto va impostata la strategia generale, che comprende lo smart meter e tutti i caricatori:
Nel Reduxi Configurator, nell'ambito delle Strategie per il Reduxi Controller, definire i dispositivi controllati (caricatori per veicoli elettrici) e il dispositivo di misura (smart meter):

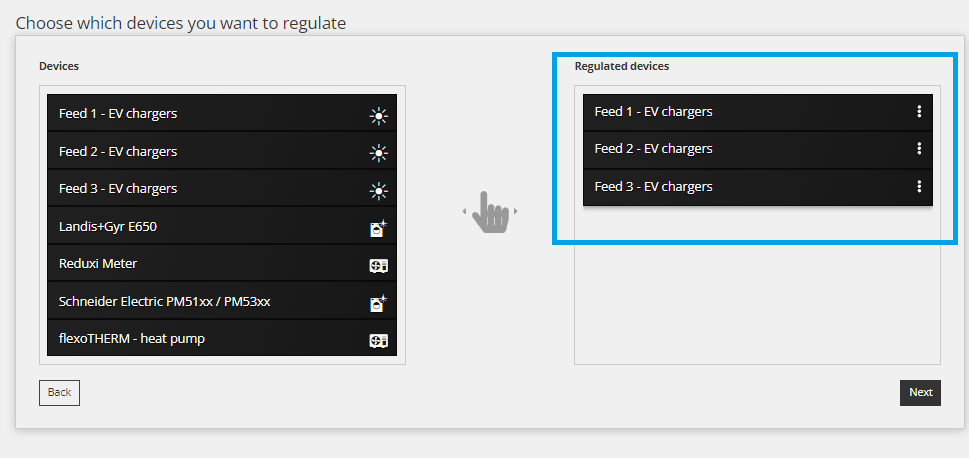

Dispositivo controllato (tutti i caricatori per veicoli elettrici):
Descrizione testuale di questa immagine
Schermata di un passaggio della procedura guidata nel Reduxi Configurator (tema chiaro). Titolo: Choose which devices you want to regulate. Elenco di sinistra, intestazione Devices, con le righe: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (icone del sole), Landis+Gyr E650 (icona di un contatore con un più), Reduxi Meter (icona di un dispositivo), Schneider Electric PM51xx / PM53xx (icona di un contatore con un più), flexoTHERM - heat pump (icona di un dispositivo). Al centro un'icona grigia di una mano con frecce a sinistra e a destra. Elenco di destra, intestazione Regulated devices, evidenziato da un riquadro blu, contiene tre righe, ciascuna con un'icona del menu a tre puntini: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Pulsanti: Back in basso a sinistra, Next in basso a destra.

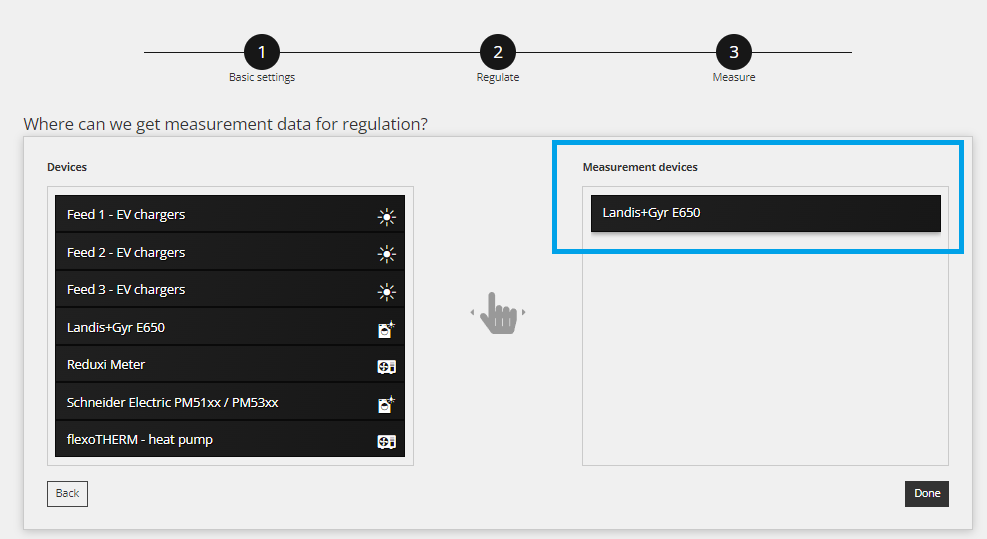

Dispositivo di misura (smart meter):
Descrizione testuale di questa immagine
Schermata di un passaggio della procedura guidata nel Reduxi Configurator (tema chiaro), passaggio 3 Measure. Barra dei passaggi con tre cerchi neri numerati: 1 Basic settings, 2 Regulate, 3 Measure. Domanda: Where can we get measurement data for regulation? Elenco di sinistra, intestazione Devices, con le righe: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (icone del sole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Al centro un'icona grigia di una mano con frecce a sinistra e a destra. Elenco di destra, intestazione Measurement devices, evidenziato da un riquadro blu, contiene una riga: Landis+Gyr E650. Pulsanti: Back in basso a sinistra, Done in basso a destra.

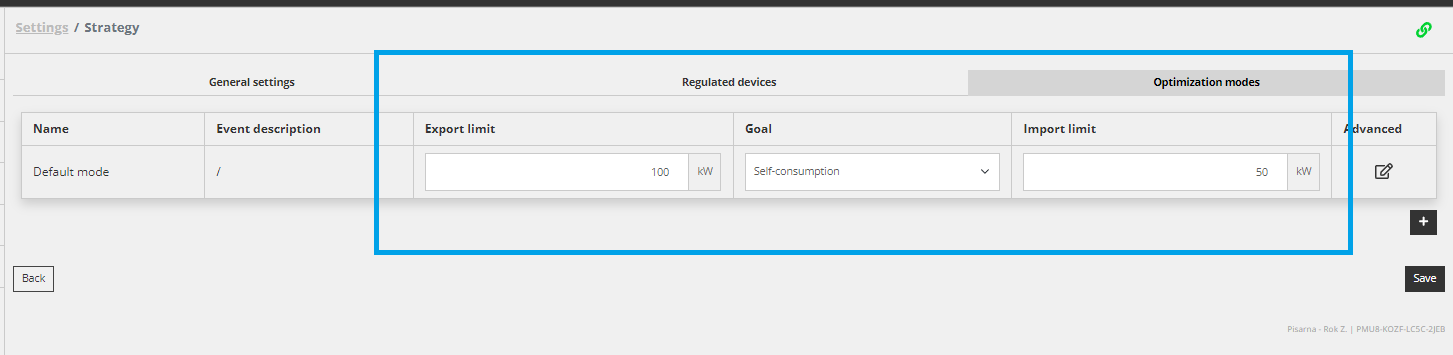

Impostare un limite di esportazione/importazione per la strategia generale:
Descrizione testuale di questa immagine
Schermata della pagina Settings / Strategy di Reduxi con la scheda "Optimization modes" selezionata (scritta "Optimzation modes" nell'immagine). Schede: General settings, Regulated devices, Optimzation modes (selezionata, sfondo grigio). Colonne della tabella: Name, Event description, Export limit, Goal, Import limit, Advanced. Una riga: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (menu a discesa); Import limit: 50 kW; Advanced: icona di modifica. In alto a destra c'è un'icona di collegamento verde e sotto la tabella un pulsante nero con il segno più. Un rettangolo blu evidenzia l'area sopra le colonne Export limit, Goal e Import limit. Pulsanti: Back (a sinistra), Save (a destra). Testo a piè di pagina in basso a destra: Pisarna - (nome omesso) | PMU8-KOZF-LC5C-2JEB.
Con la definizione della strategia il caso generale è coperto e il Reduxi Controller calcolerà il setpoint per i singoli veicoli elettrici rispettando i limiti della rete principale.
- In secondo luogo va impostata la strategia specifica per la singola linea:
Nel Reduxi Configurator, nell'ambito delle Strategie per il Reduxi Controller, definire il dispositivo controllato (caricatori per veicoli elettrici della linea uno) e il dispositivo di misura (caricatori per veicoli elettrici sulla linea uno):

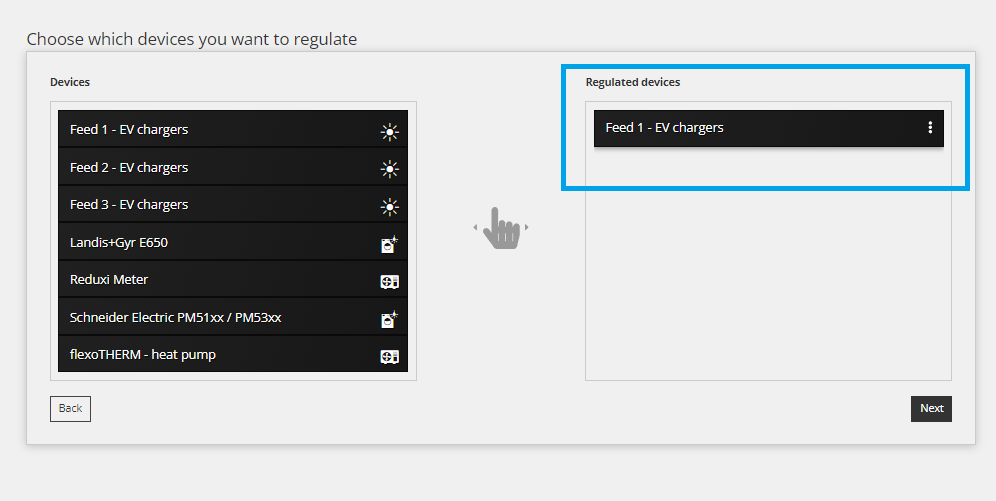

Dispositivo controllato (caricatori per veicoli elettrici della linea 1):
Descrizione testuale di questa immagine
Schermata del passaggio della procedura guidata delle strategie di Reduxi per la scelta dei dispositivi regolati. Titolo: "Choose which devices you want to regulate". Il pannello di sinistra "Devices" elenca: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ciascuno con un'icona simile al sole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (ciascuno con un'icona di tipo contatore). Un'icona grigia di una mano con piccole frecce si trova tra i pannelli. Il pannello di destra "Regulated devices" contiene una voce: Feed 1 - EV chargers, con un'icona del menu a tre puntini. Un rettangolo blu evidenzia l'intestazione "Regulated devices" e questa voce. Pulsanti: Back (in basso a sinistra), Next (in basso a destra).

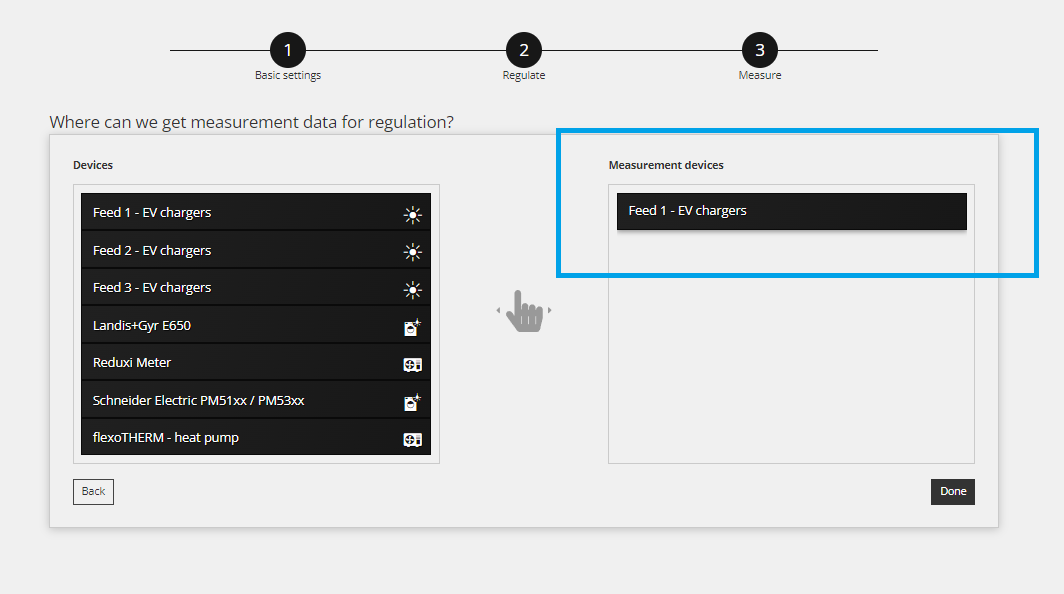

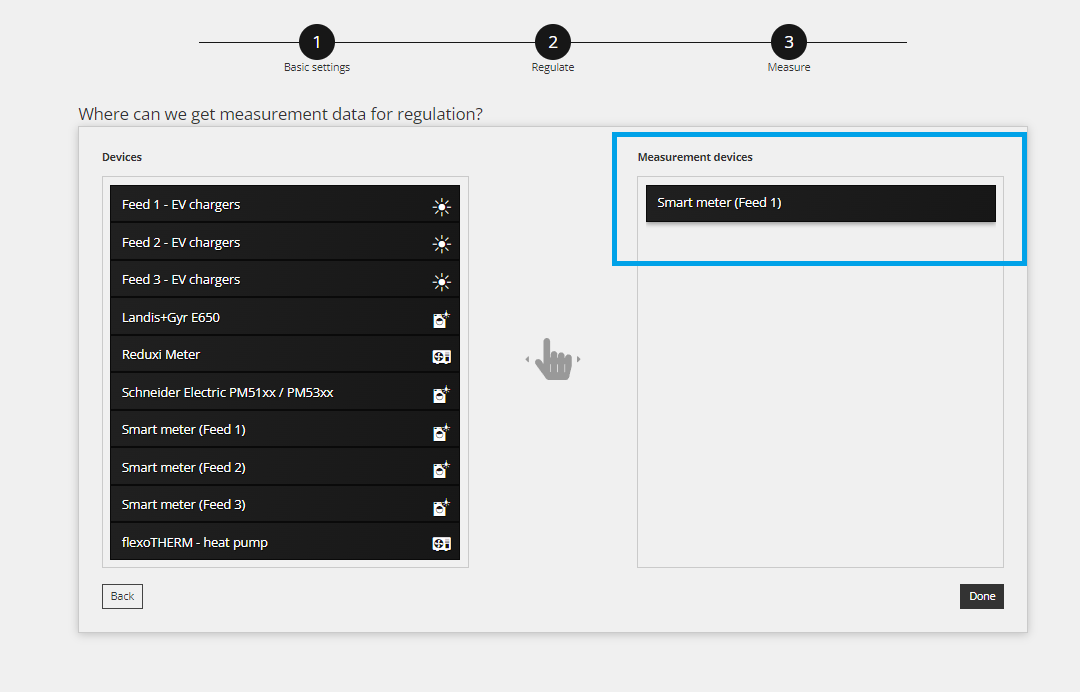

Dispositivo di misura (caricatori per veicoli elettrici della linea 1):
Descrizione testuale di questa immagine
Schermata del passaggio 3 di 3 della procedura guidata delle strategie di Reduxi. Barra di avanzamento con cerchi: 1 Basic settings, 2 Regulate, 3 Measure (3 è il passaggio corrente). Titolo: "Where can we get measurement data for regulation?". Il pannello di sinistra "Devices" elenca: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (icone simili al sole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Un'icona grigia di una mano con piccole frecce si trova tra i pannelli. Il pannello di destra "Measurement devices" contiene una voce: Feed 1 - EV chargers. Un rettangolo blu evidenzia l'intestazione "Measurement devices" e questa voce. Pulsanti: Back (in basso a sinistra), Done (in basso a destra).

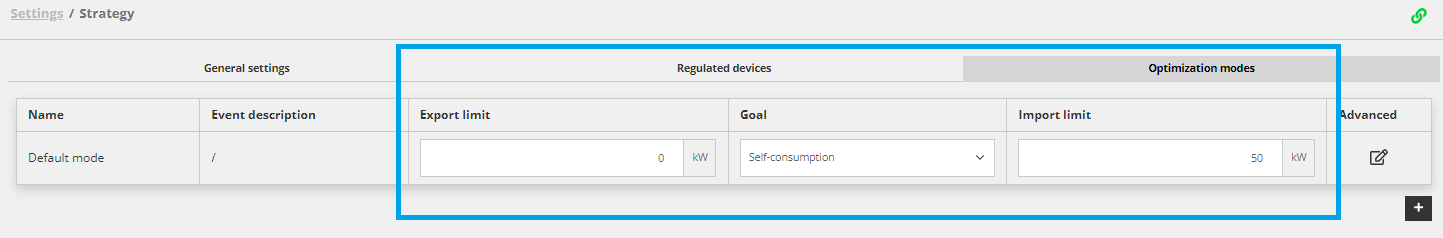

Impostare, se necessario, un limite di esportazione/importazione per la strategia della singola linea:
Descrizione testuale di questa immagine
Schermata della pagina Strategy nel Reduxi Configurator (tema chiaro). Percorso di navigazione: Settings / Strategy. In alto a destra un'icona di collegamento verde. Tre schede: General settings, Regulated devices (selezionata), Optimization modes (grigia). Una tabella con le colonne Name, Event description, Export limit, Goal, Import limit, Advanced. Una riga: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (menu a discesa); Import limit: 50 kW; Advanced: icona di modifica. Un pulsante nero con un segno più si trova sotto la tabella, a destra. Un rettangolo blu circonda insieme le colonne Export limit, Goal e Import limit e l'area dell'intestazione delle schede sopra di esse.
La stessa procedura va applicata alle linee 2 e 3, per un totale di quattro strategie definite. In questo modo il sistema Reduxi avrà tutte le informazioni necessarie per eseguire la DLM in sicurezza. Per ogni caricatore per veicoli elettrici il Reduxi Controller calcolerà in tempo reale due setpoint, derivati dalla singola strategia che include il rispettivo caricatore. Il Reduxi Controller prenderà sempre il setpoint più basso, garantendo la massima protezione.
2.1.2 Caso con smart meter di livello inferiore

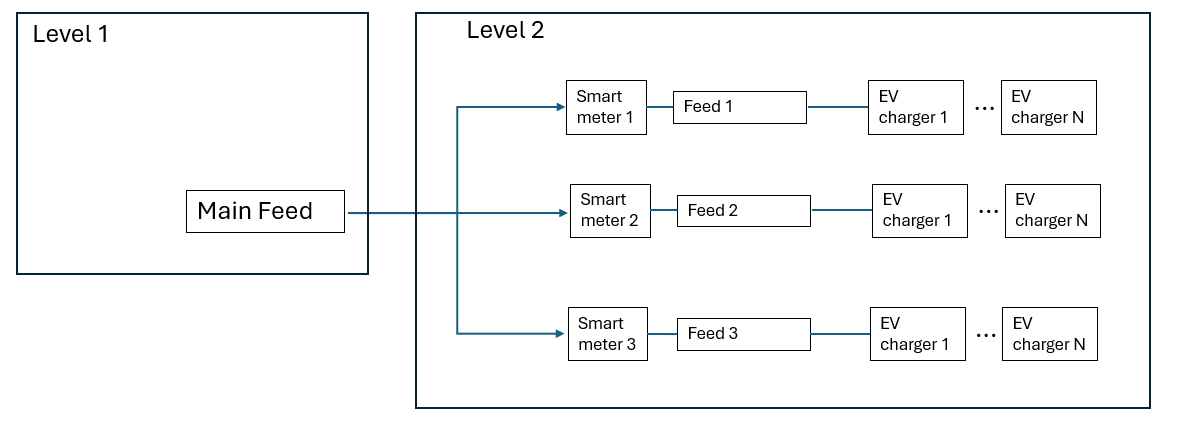

Di seguito è riportato un esempio con lo schema di un impianto a due livelli:
Descrizione testuale di questa immagine
Diagramma su sfondo bianco con due grandi riquadri con contorno. Il riquadro di sinistra con l'etichetta Level 1 contiene un riquadro Main Feed. Una linea da Main Feed va a destra fino a una linea verticale che si dirama con frecce verso tre riquadri nel riquadro di destra con l'etichetta Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Ogni riquadro Smart meter è collegato da una linea a un riquadro Feed 1, Feed 2 o Feed 3 rispettivamente. Ogni riquadro Feed è collegato da una linea a un riquadro EV charger 1, poi tre puntini, poi un riquadro EV charger N.
In questo esempio le misurazioni degli smart meter vengono rilevate sulle linee di livello inferiore, con tre smart meter che rilevano e misurano il consumo delle singole linee. Per ottenere (calcolare) le misurazioni della linea principale si sommano i consumi delle linee inferiori, che fungono da smart meter di rete "virtuale".
Come impostare le strategie per questo esempio:
- Innanzitutto va impostata la strategia generale, che comprende uno smart meter "virtuale", somma dei tre smart meter di livello inferiore, e tutti i caricatori per veicoli elettrici.
Nel Reduxi Configurator, nell'ambito delle Strategie per il Reduxi Controller, definire il dispositivo controllato (tutti i caricatori per veicoli elettrici) e il dispositivo di misura (smart meter "virtuale"):
Dispositivo controllato (tutti i caricatori per veicoli elettrici):
Descrizione testuale di questa immagine
Schermata di un passaggio della procedura guidata nel Reduxi Configurator (tema chiaro). Titolo: Choose which devices you want to regulate. Elenco di sinistra, intestazione Devices, con le righe: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (icone del sole), Landis+Gyr E650 (icona di un contatore con un più), Reduxi Meter (icona di un dispositivo), Schneider Electric PM51xx / PM53xx (icona di un contatore con un più), flexoTHERM - heat pump (icona di un dispositivo). Al centro un'icona grigia di una mano con frecce a sinistra e a destra. Elenco di destra, intestazione Regulated devices, evidenziato da un riquadro blu, contiene tre righe, ciascuna con un'icona del menu a tre puntini: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Pulsanti: Back in basso a sinistra, Next in basso a destra.

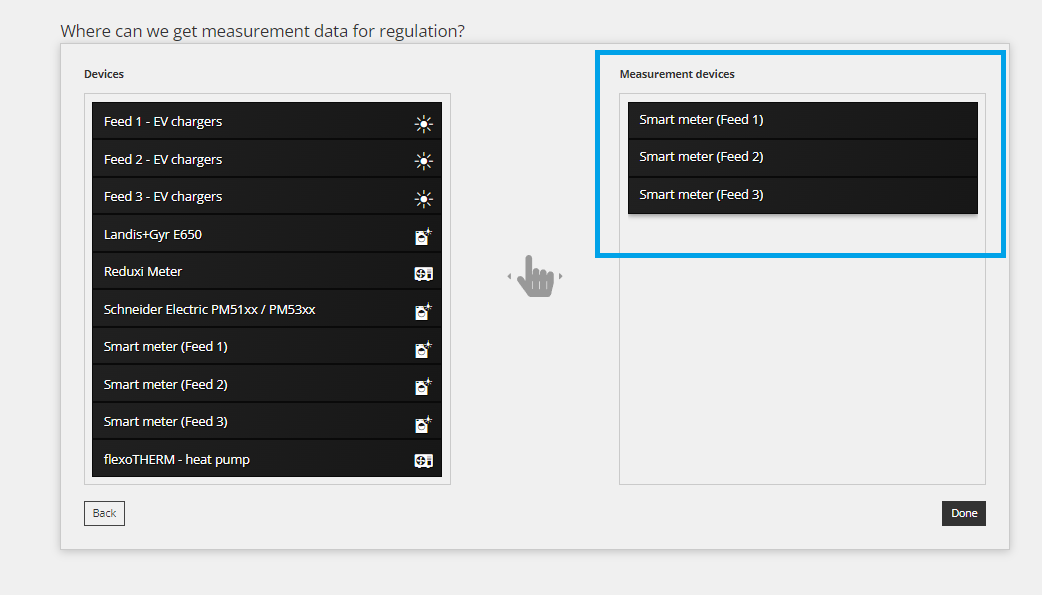

Dispositivo di misura (smart meter virtuale):
Descrizione testuale di questa immagine
Schermata di una procedura guidata nel Reduxi Configurator (tema chiaro). Domanda: Where can we get measurement data for regulation? Elenco di sinistra, intestazione Devices, con le righe: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (icone del sole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. Al centro un'icona grigia di una mano con frecce a sinistra e a destra. Elenco di destra, intestazione Measurement devices, evidenziato da un riquadro blu, contiene tre righe: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Pulsanti: Back in basso a sinistra, Done in basso a destra.
Impostare un limite di esportazione/importazione per la strategia generale:
Descrizione testuale di questa immagine
Schermata della pagina Settings / Strategy di Reduxi con la scheda "Optimization modes" selezionata (scritta "Optimzation modes" nell'immagine). Schede: General settings, Regulated devices, Optimzation modes (selezionata, sfondo grigio). Colonne della tabella: Name, Event description, Export limit, Goal, Import limit, Advanced. Una riga: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (menu a discesa); Import limit: 50 kW; Advanced: icona di modifica. In alto a destra c'è un'icona di collegamento verde e sotto la tabella un pulsante nero con il segno più. Un rettangolo blu evidenzia l'area sopra le colonne Export limit, Goal e Import limit. Pulsanti: Back (a sinistra), Save (a destra). Testo a piè di pagina in basso a destra: Pisarna - (nome omesso) | PMU8-KOZF-LC5C-2JEB.
- In secondo luogo va impostata una strategia specifica per la singola linea:
Nel Reduxi Configurator, nell'ambito delle Strategie per il Reduxi Controller, definire i dispositivi controllati (caricatori per veicoli elettrici della linea uno) e i dispositivi di misura (caricatori per veicoli elettrici sulla linea uno):
Dispositivo controllato (smart meter della linea 1):
Descrizione testuale di questa immagine
Schermata del passaggio della procedura guidata delle strategie di Reduxi per la scelta dei dispositivi regolati. Titolo: "Choose which devices you want to regulate". Il pannello di sinistra "Devices" elenca: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ciascuno con un'icona simile al sole), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (ciascuno con un'icona di tipo contatore). Un'icona grigia di una mano con piccole frecce si trova tra i pannelli. Il pannello di destra "Regulated devices" contiene una voce: Feed 1 - EV chargers, con un'icona del menu a tre puntini. Un rettangolo blu evidenzia l'intestazione "Regulated devices" e questa voce. Pulsanti: Back (in basso a sinistra), Next (in basso a destra).
Dispositivo di misura (caricatori per veicoli elettrici della linea 1):
Descrizione testuale di questa immagine
Schermata di una procedura guidata nel Reduxi Configurator (tema chiaro), passaggio 3 Measure. Barra dei passaggi con tre cerchi neri numerati: 1 Basic settings, 2 Regulate, 3 Measure. Domanda: Where can we get measurement data for regulation? Elenco di sinistra, intestazione Devices, con le righe: Feed 1 - EV chargers (icona del sole), Feed 2 - EV chargers (icona del sole), Feed 3 - EV chargers (icona del sole), Landis+Gyr E650 (icona di un contatore con un più), Reduxi Meter (icona di un dispositivo), Schneider Electric PM51xx / PM53xx (icona di un contatore con un più), Smart meter (Feed 1) (icona di un contatore con un più), Smart meter (Feed 2) (icona di un contatore con un più), Smart meter (Feed 3) (icona di un contatore con un più), flexoTHERM - heat pump (icona di un dispositivo). Al centro un'icona grigia di una mano con frecce a sinistra e a destra. Elenco di destra, intestazione Measurement devices, evidenziato da un riquadro blu, contiene una riga: Smart meter (Feed 1). Pulsanti: Back in basso a sinistra, Done in basso a destra.
Impostare, se necessario, un limite di esportazione/importazione per la strategia della singola linea:
Descrizione testuale di questa immagine
Schermata della pagina Strategy nel Reduxi Configurator (tema chiaro). Percorso di navigazione: Settings / Strategy. In alto a destra un'icona di collegamento verde. Tre schede: General settings, Regulated devices (selezionata), Optimization modes (grigia). Una tabella con le colonne Name, Event description, Export limit, Goal, Import limit, Advanced. Una riga: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (menu a discesa); Import limit: 50 kW; Advanced: icona di modifica. Un pulsante nero con un segno più si trova sotto la tabella, a destra. Un rettangolo blu circonda insieme le colonne Export limit, Goal e Import limit e l'area dell'intestazione delle schede sopra di esse.
La stessa procedura va applicata alle linee 2 e 3, per un totale di quattro strategie definite. In questo modo il sistema Reduxi avrà tutte le informazioni necessarie per eseguire la DLM in sicurezza. Per ogni caricatore per veicoli elettrici il Reduxi Controller calcolerà in tempo reale due setpoint, derivati dalla singola strategia che include il rispettivo caricatore. Il Reduxi Controller prenderà sempre il setpoint più basso, garantendo la massima protezione.
Per ulteriori informazioni, seguire il link a Reduxi Configurator.
Per la visualizzazione dei dati ottenuti dal dispositivo si utilizza l'applicazione cloud: Reduxi Cloud.
