I contatti SG regolano la pompa di calore Mitsubishi Ecodan tramite Reduxi Gateway utilizzando i segnali di uscita dei relè. Sfruttando le pompe di calore flessibili, possiamo ridurre i costi dell'elettricità del 30%.
1. Componenti per la creazione di un collegamento tra la centralina Reduxi e la pompa di calore Mitsubishi Ecodan.
Per stabilire il collegamento tra il regolatore Reduxi e la pompa di calore Mitsubishi Ecodan, l'utente dovrà
- Controllore Reduxi
- Dispositivo gateway Reduxi con 3x (30:1A) sensori di corrente (CT)
Il dispositivo Reduxi Gateway deve essere prima aggiunto (collegato) al regolatore Reduxi per mettere in funzione le modalità di funzionamento della pompa di calore. La connessione può avvenire in modalità wireless (WLAN) o tramite cavo UTP (LAN). Per ulteriori informazioni sul collegamento, consultare il sito . Il dispositivo Reduxi Gateway comprende anche 3x(30:1A) sensori di corrente (trasformatore) utilizzati per misurare la corrente elettrica (cioè la potenza) per ciascuna fase della pompa di calore. Inoltre, due uscite a relè sono utilizzate per generare segnali ai contatti pronti per l'SG, influenzando le modalità di funzionamento della pompa di calore.
2. Collegamento di un dispositivo Reduxi Gateway alla rete Internet locale
Di seguito è riportata un'immagine simbolica dell'intero collegamento tra la centralina Reduxi e la pompa di calore:
Per ulteriori informazioni su come collegare un dispositivo Reduxi Gateway, seguire il link: Come configurare Reduxi Gatway.
3. Collegamento del relè dei dispositivi Reduxi GW ai contatti SG- ready di una pompa di calore

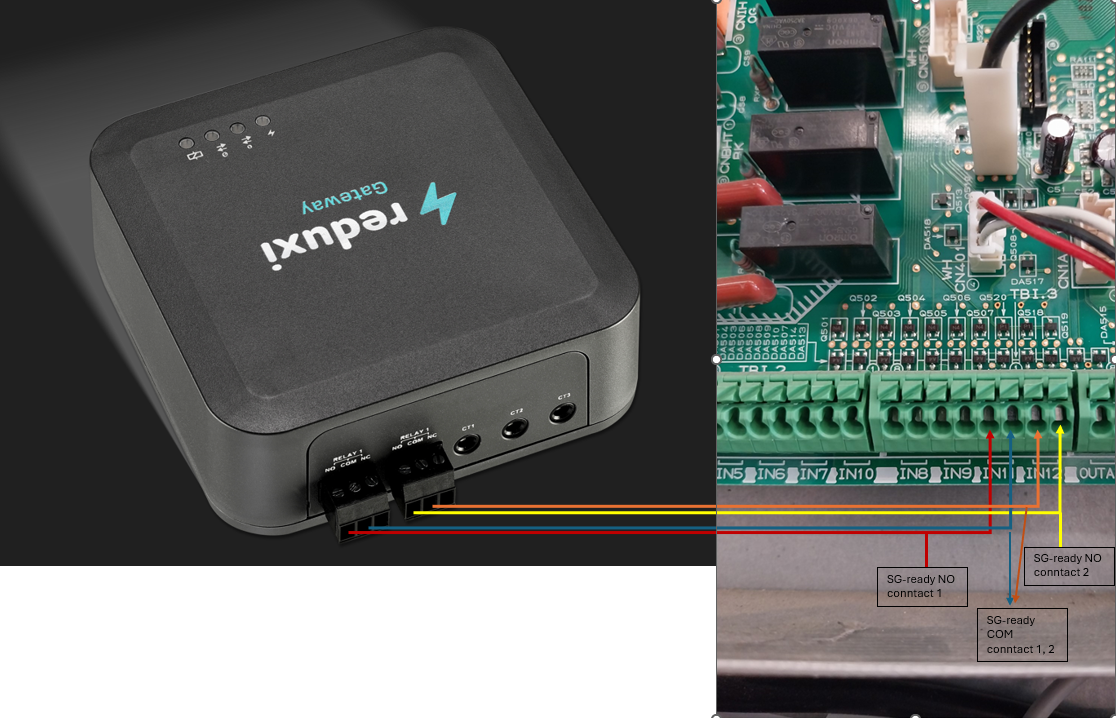

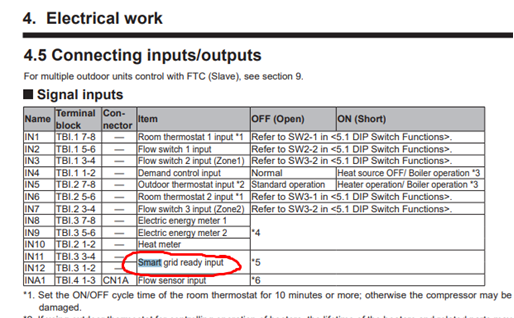

Per collegare fisicamente i relè del dispositivo Reduxi Gateway ai contatti SG-ready della pompa di calore, è essenziale determinare l'esatta posizione dei contatti SG-ready sulla scheda elettronica della pompa di calore. Nella figura seguente sono illustrate le posizioni precise dei contatti SG-ready sulla scheda elettronica della pompa di calore Mitsubishi Ecodan e i loro collegamenti esatti al dispositivo Reduxi Gateway.
Nota bene: Il dispositivo Reduxi Gateway consente l'utilizzo di uscite a relè permanentemente chiuse". Normalmente chiuso - NC " o aperte " Normalmente aperte - NO ", mentre nel caso del termovalorizzatore Mitsubishi Ecodan, si usa NO ...contatti.

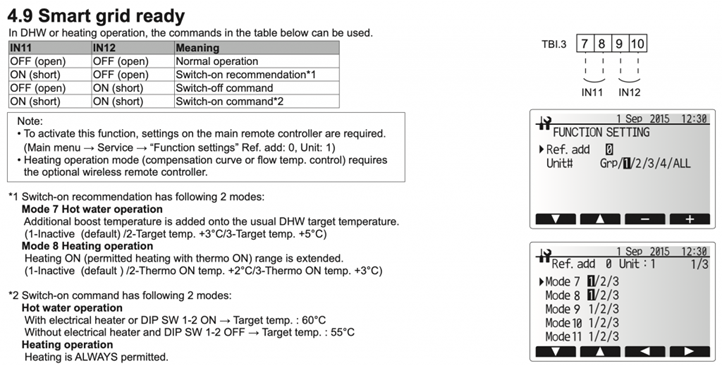

La tabella aggiuntiva per la specifica dei contatti pronti per l'SG:
4. Dispositivo Reduxi Gateway come contatore con sensori di corrente
I sensori di corrente (TA) sono inclusi nel kit con il dispositivo Reduxi Gateway e devono essere collegati a tre ingressi per ogni fase, come mostrato nella figura seguente.
Il sensore di corrente copre le singole fasi (L1, L2, L3) della pompa di calore, come illustrato di seguito:
5. Aggiunta della pompa di calore come nuovo dispositivo nel configuratore Reduxi
Per aggiungere una nuova pompa di calore come dispositivo o per modificarne una esistente, seguire i seguenti passaggi, dettagliati nei singoli punti.
5.1 Aggiunta di un dispositivo
Accedere localmente a il configuratore Reduxi sul controllore e premere il pulsante Aggiungi dispositivo.
5.2 Selezionare il dispositivo da aggiungere
Nel primo passo, selezionare i parametri di base del dispositivo che si desidera aggiungere:
- Tipo di dispositivo: HVAC,
- Tipo: Misuratore Redxi
- Nome: Specificare il nome del dispositivo.
5.3 Impostazioni di base
5.4 Canale di comunicazione
La prima parte dell'impostazione del canale di comunicazione è destinata alla connessione del dispositivo Reduxi Gateway al controllore Reduxi. Compilare i campi come indicato nell'immagine sottostante (popolati automaticamente).
Logica della combinazione dei segnali pronti per l'SG:
La seconda parte del canale di comunicazione è destinata alle impostazioni attuali dei sensori del dispositivo Reduxi Gateway, dove si sceglie "Rilevamento automatico dal gateway" per tutti i sensori attuali.
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

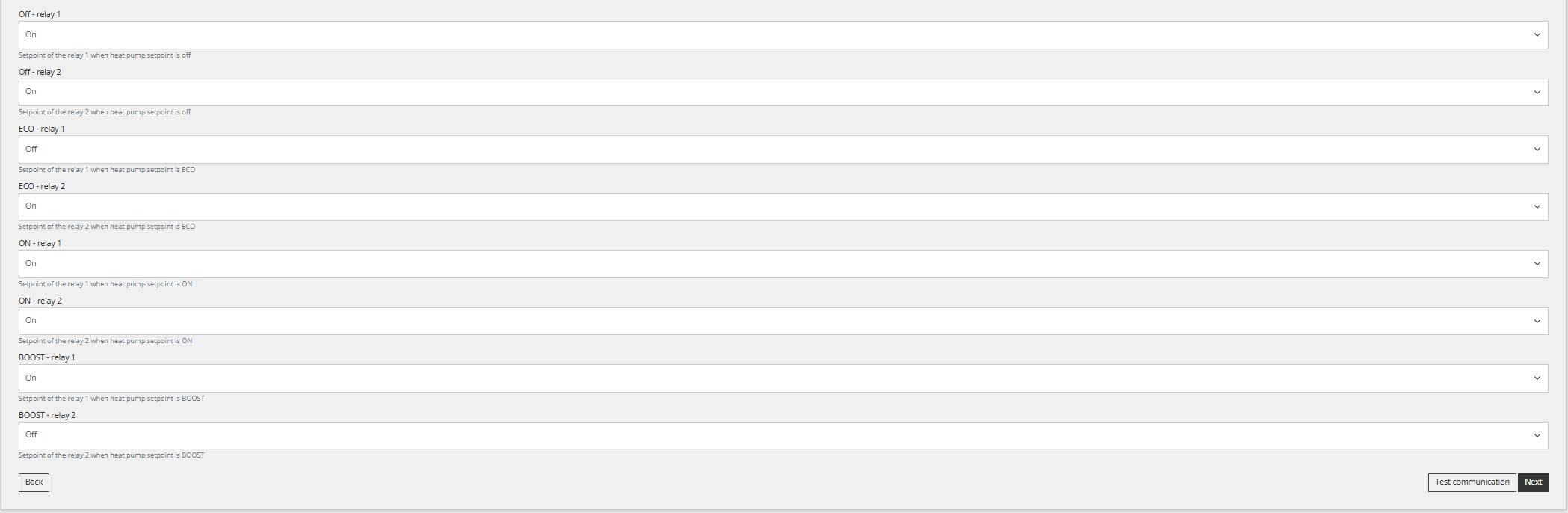

La logica della combinazione dei segnali dei relè sul dispositivo Reduxi GW:
5.5 Test di comunicazione
Il test di comunicazione si esegue con l'aiuto del pulsante "Test communication", situato in basso a destra dopo tutti i campi dei parametri del canale di comunicazione.
Il test di comunicazione può dare due risposte:
1. La comunicazione funziona correttamente, come mostra l'immagine qui sotto:
2. La comunicazione non funziona correttamente, come mostra l'immagine sottostante:
5.6 Impostazioni avanzate
L'impostazione avanzata è arbitraria e dipende dalle esigenze specifiche del luogo in cui è installato il controller Reduxi. Dopo aver completato tutte le impostazioni avanzate, premere il pulsante "Done" in basso a destra.
5.7 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo, possiamo verificare i valori sul dispositivo come ulteriore test. A tal fine, fare clic sulla selezione del dispositivo nella schermata iniziale, dove si sceglie la nuova pompa di calore da aggiungere nella struttura ad albero.
Se vogliamo che il dispositivo sia gestito da una strategia, la modalità di gestione deve essere impostata su "Automatico", ma se passiamo alla modalità manuale, possiamo testare il funzionamento di diversi stati.
Dopo aver aggiunto il dispositivo e controllato i valori, il dispositivo può essere ispezionato e controllato tramite l'applicazione Reduxi. l'applicazione Reduxi.
