Casi d'uso tipici della soluzione Reduxi
1 Controllare la ricarica del proprio veicolo elettrico

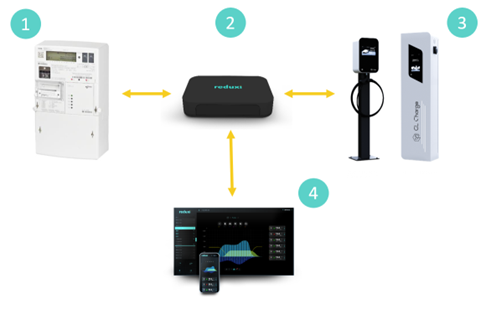

Descrizione testuale di questa immagineSchema con quattro elementi numerati su sfondo bianco, collegati da frecce gialle a doppia punta. 1: contatore elettrico bianco con display e pulsanti (nessun modello leggibile). 2: dispositivo Reduxi nero (logo reduxi in alto). 3: due colonnine di ricarica EV, una colonnina nera a piedistallo con schermo e cavo di ricarica e una colonnina bianca a parete con il testo stampato CL Charge. 4: dashboard del software Reduxi su un monitor e un telefono, con un grafico colorato e un elenco di pulsanti. Frecce: tra 1 e 2, tra 2 e 3 e da 2 verso il basso a 4. |
Descrizione testuale di questa immagineIcona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene tre barre verticali, simili a cursori, ciascuna con una moneta tonda con il segno dell'euro a un'altezza diversa (barra sinistra: a metà, barra centrale: in basso, barra destra: in alto). Simbolo del controllo basato sui prezzi. Ridurre i costi Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene una curva a onda verde acqua con un picco alto al centro e parti basse ai lati. Una breve linea rossa segna la sommità del picco, due frecce verdi curve puntano dal picco verso il basso su entrambi i lati e due brevi linee orizzontali verdi si trovano ai lati. Simbolo della riduzione dei picchi. Caricare quando i prezzi sono più bassi Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene una curva a onda verde acqua che parte con un picco alto a sinistra e diminuisce di altezza verso destra. Una linea orizzontale rossa attraversa la parte alta all'altezza del primo picco. Simbolo di una linea di limite sopra una curva fluttuante. Limitare la potenza prelevata dalla rete |
- Collegare Reduxi (2) al contatore di energia elettrica intelligente (1)
- Collegare Reduxi (2) alla propria colonnina di ricarica (3)
- Controllare la potenza di ricarica (3) per:
- Ridurre i costi (caricare nelle fasce con costo dell'energia più basso)
- Evitare di sovraccaricare la potenza massima dalla rete (ridurre la potenza di ricarica quando altri dispositivi usano elettricità)
- Analizzare i dati nell'applicazione web o mobile (4)
2 Controllare il proprio programma di riscaldamento

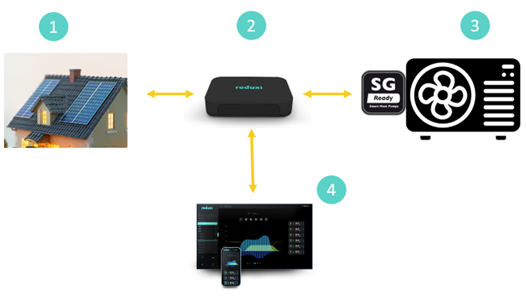

Descrizione testuale di questa immagineSchema con quattro elementi numerati su sfondo bianco, collegati da frecce gialle a doppia punta. 1: foto di una casa con pannelli solari sul tetto. 2: dispositivo Reduxi nero (logo reduxi in alto). 3: icona nera di unità esterna di pompa di calore con un ventilatore, con un badge SG Ready sulla sinistra (testo: SG, Ready, Smart Heat Pumps). 4: dashboard del software Reduxi su un monitor e un telefono, con un grafico colorato e un elenco di pulsanti. Frecce: tra 1 e 2, tra 2 e 3 e da 2 verso il basso a 4. |
Descrizione testuale di questa immagineIcona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene tre barre verticali, simili a cursori, ciascuna con una moneta tonda con il segno dell'euro a un'altezza diversa (barra sinistra: a metà, barra centrale: in basso, barra destra: in alto). Simbolo del controllo basato sui prezzi. Ridurre i costi Descrizione testuale di questa immagineIcona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene un sole sopra un pannello solare inclinato disegnato come una griglia. Simbolo dell'energia solare. Usare l'elettricità che si produce Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene una curva a onda verde acqua con un picco alto al centro e parti basse ai lati. Una breve linea rossa segna la sommità del picco, due frecce verdi curve puntano dal picco verso il basso su entrambi i lati e due brevi linee orizzontali verdi si trovano ai lati. Simbolo della riduzione dei picchi. Riscaldare quando i prezzi sono più bassi |
- Collegare Reduxi (2) all'impianto fotovoltaico (1)
- Collegare Reduxi (2) alla pompa di calore (3)
- Controllare la pompa di calore (3) per:
- Ridurre i costi (usare l'elettricità prodotta dall'impianto fotovoltaico e/o controllare l'impianto in base ai prezzi dinamici dell'elettricità)
- Aumentare la propria autosufficienza e aiutare l'ambiente
- Mantenere il comfort, controllando i costi
- Analizzare i dati nell'applicazione web o mobile (4)
3 Diventare completamente autosufficienti e guadagnare

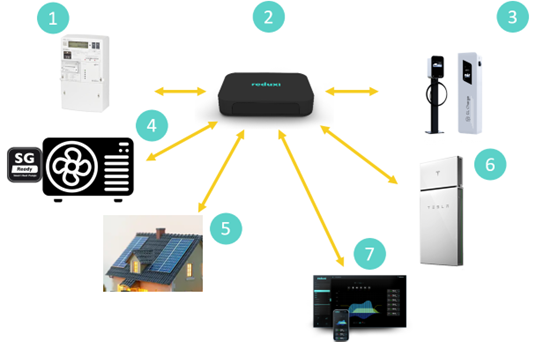

Descrizione testuale di questa immagineSchema con sette elementi numerati su sfondo bianco. Al centro in alto, 2: dispositivo Reduxi nero. Frecce gialle a doppia punta lo collegano a: 1: contatore elettrico bianco (in alto a sinistra); 3: due colonnine di ricarica EV, una nera a piedistallo e una bianca a parete (in alto a destra); 4: unità esterna nera di pompa di calore con un badge SG Ready (a sinistra); 5: casa con pannelli solari sul tetto (in basso a sinistra); 6: batteria domestica bianca verticale; 7: dashboard del software Reduxi su un monitor e un telefono con un grafico colorato (in basso). |
Descrizione testuale di questa immagineIcona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene tre barre verticali, simili a cursori, ciascuna con una moneta tonda con il segno dell'euro a un'altezza diversa (barra sinistra: a metà, barra centrale: in basso, barra destra: in alto). Simbolo del controllo basato sui prezzi. Ridurre i costi e guadagnare Descrizione testuale di questa immagineIcona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene un sole sopra un pannello solare inclinato disegnato come una griglia. Simbolo dell'energia solare. Usare l'elettricità che si produce Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene una curva a onda verde acqua con un picco alto al centro e parti basse ai lati. Una breve linea rossa segna la sommità del picco, due frecce verdi curve puntano dal picco verso il basso su entrambi i lati e due brevi linee orizzontali verdi si trovano ai lati. Simbolo della riduzione dei picchi. Usare l'elettricità quando i prezzi sono più bassi Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene una batteria grigia con barre di carica verde acqua, circondata da due frecce circolari (simbolo di un ciclo di carica e scarica). Accumulare l'energia in eccesso Descrizione testuale di questa immaginePiccola icona verde acqua su sfondo bianco: un quadrato arrotondato con contorno che contiene il disegno al tratto di un traliccio di trasmissione ad alta tensione (torre elettrica). Immettere la propria energia in rete quando i prezzi sono alti |
- Collegare Reduxi (2) a tutti i propri dispositivi energetici intelligenti (il contatore di energia elettrica (1), la colonnina di ricarica (3), la pompa di calore (4), l'impianto fotovoltaico (5) e il sistema di accumulo a batteria (6))
- Controllare tutti i dispositivi per:
- Ridurre i costi
- Diventare autosufficienti accumulando energia nel sistema di accumulo a batteria
- Guadagnare scambiando energia elettrica e partecipando ai servizi ausiliari
4 Esempio concreto di collegamento

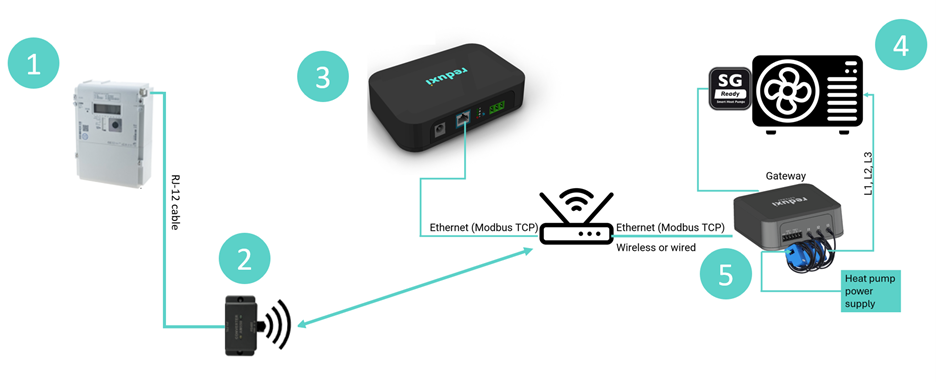

Descrizione testuale di questa immagine
Schema di collegamento con cinque elementi numerati su sfondo bianco, disegnato con linee verde acqua. 1: contatore elettrico bianco, collegato da una linea con l'etichetta RJ-12 cable all'elemento 2. 2: piccolo dispositivo nero con accanto il simbolo di onde radio, collegato da una freccia a doppia punta a un'icona di router (simbolo wireless). 3: dispositivo Reduxi nero con una presa di alimentazione, una porta Ethernet e cifre verdi del display sul lato; la sua porta Ethernet è collegata da una linea con l'etichetta Ethernet (Modbus TCP) al router. Il router è collegato da una seconda linea con l'etichetta Ethernet (Modbus TCP), con sotto il testo Wireless or wired, al dispositivo con l'etichetta Gateway (un Reduxi Gateway nero con tre pinze amperometriche blu, elemento 5). 4: unità esterna nera di pompa di calore con un badge SG Ready (Smart Heat Pumps). Il Gateway è collegato da una linea al lato della pompa di calore con il badge SG Ready, e una linea con l'etichetta L1, L2, L3 va dalle pinze amperometriche alla pompa di calore. Un riquadro verde acqua con l'etichetta Heat pump power supply è collegato da una linea alle pinze amperometriche (5).
- Collegare il contatore di energia (Iskraemeco AM550) (1) al convertitore P1-WiFi (2) collegato alla rete locale
- Collegare il Reduxi Gateway (5) alla stessa rete locale tramite connessione cablata o wireless
- Collegare il Reduxi Gateway (5) alla pompa di calore (4) tramite i contatti SmartGrid (SG) Ready con le uscite a relè e misurare la corrente della pompa di calore con i trasformatori di corrente
- Collegare il Reduxi Controller (3) alla stessa rete locale e controllare il dispositivo
