Integra Reduxi con il caricabatterie ABB Terra Wall-Box tramite Wi-Fi, utilizzando il protocollo Modbus TCP/RTU o OCPP. La flessibilità di Reduxi consente riduzioni dei costi fino al 30%.
1. Installa l'applicazione TerraConfig
1.1 Piattaforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 L'applicazione è disponibile su Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 L'applicazione è disponibile sull'Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Connettiti all'applicazione TerraConfig
2.1 Login/Registrazione all'app TerraConfig
Apri l'applicazione e accedi oppure registra un nuovo account cliccando sul pulsante "REGISTRATI", quindi accedi.
2.1.1 Impostazioni del caricabatterie TerraConfig
Una volta effettuato l'accesso, è necessario eseguire la configurazione per l'app TerraConfig.

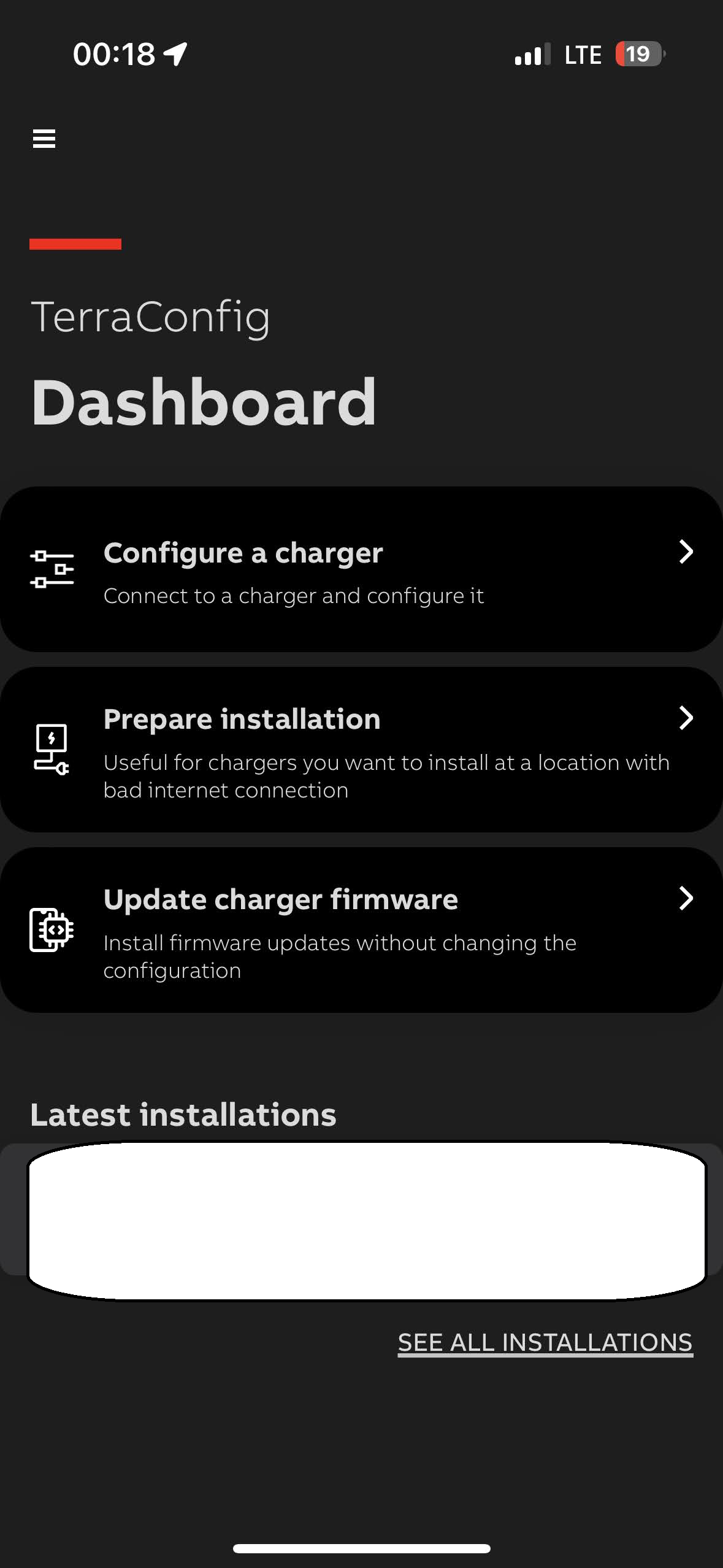

- Dashboard (cliccare su Configura un caricabatterie):
- Collegare al caricabatterie (dispositivo disponibile):
- Compila le impostazioni di base:
2.1.2 Parametri del server OCPP del caricabatterie TerraConfig
- Abilitare il server esterno.
- Il server URL OCPP viene ottenuto dal controller Reduxi.
- Compila i parametri di Gestione Energetica (Abilita Modbus):
2.1.4 Impostazioni Modbus del caricabatterie TerraConfig
- Scegli il controller locale

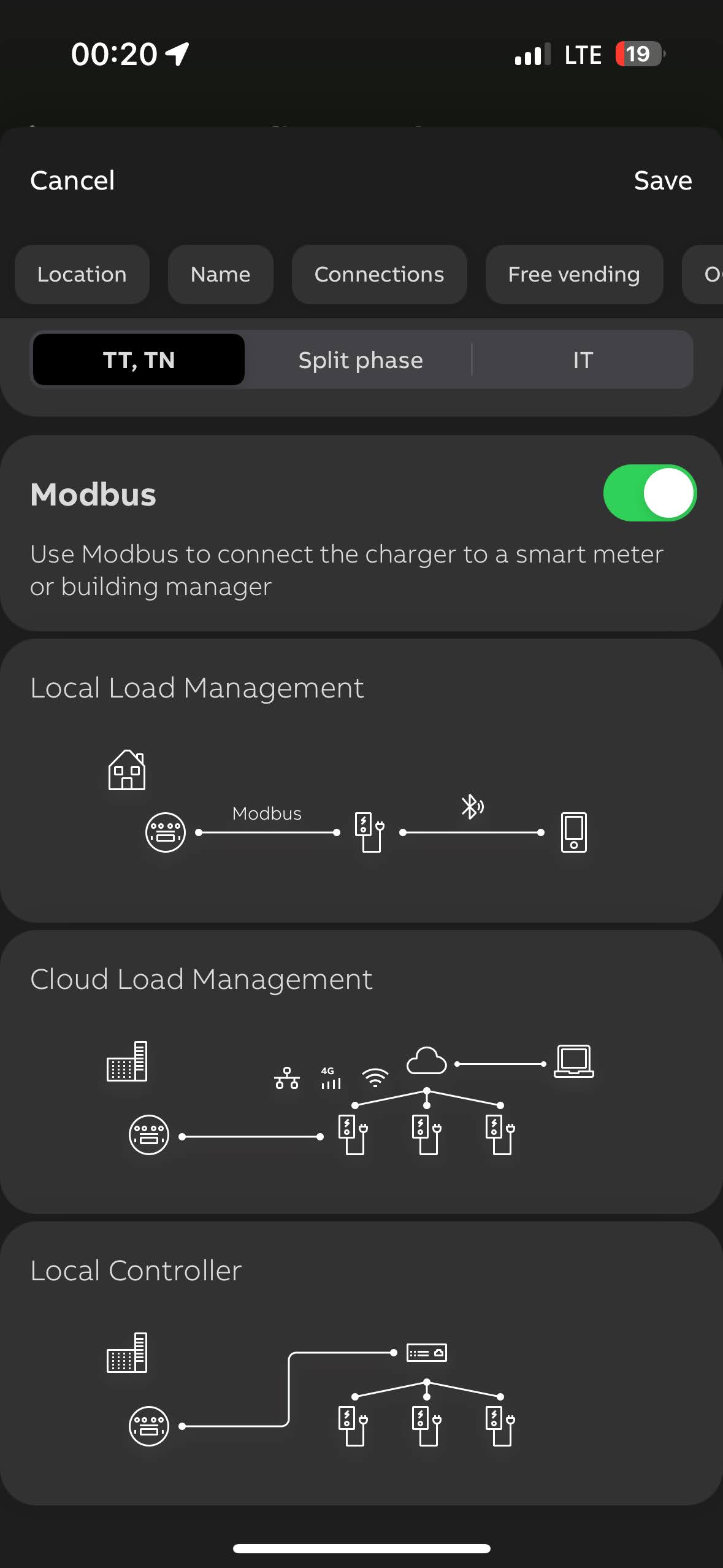

- Impostazioni Modbus (RTU):
Le stesse impostazioni devono essere applicate sul controller Reduxi per la porta RS485 1 o 2.
- Impostare i parametri per Modbus TCP/IP, per scopi di comunicazione con il controllore Reduxi.
2.1.4 Connettiti al Wi-Fi
3. OCPP comunicazione tra il caricabatterie ABB Terra AC Wall-box e il controller Reduxi
3.1 Aggiungi dispositivo
Per prima cosa accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante 'Aggiungi dispositivo'.
3.2 Seleziona il dispositivo che desideri aggiungere
Nel primo passaggio seleziona le impostazioni di base:
- Seleziona il tipo di dispositivo: caricabatterie EV,
- Seleziona Tipo: OCPP 1.6 - JSON,
- E definisci il nome.
4.3 Configurazione del dispositivo per OCPP
Il secondo passaggio viene utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente. Per prima cosa, compila l'identificativo del dispositivo ottenuto dall'app TerraConfig.
Quando si utilizza il protocollo OCPP JSON 1.6, è necessario l'URL OCPP del server, generato dal controller Reduxi. L'URL può essere ottenuto direttamente dal canale di comunicazione.
L'ID dispositivo (ID OCPP univoco) si ottiene dal caricabatterie (sul lato destro del caricabatterie inizia con TACW11-4-......) e deve essere impostato nel canale di comunicazione.
URL di esempio: ws://192.168.1.200/ocpp/1.6/json/
4.4 Configurare le impostazioni OCPP in TerraConfig
Collegamento a: 2.1.2 Parametri del server OCPP del caricabatterie da muro ABB Terra
4.5 Comunicazione di prova
Per garantire che la comunicazione OCPP sia stata stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test comunicazione" situato in basso a destra dopo tutti i campi Canale di comunicazione.
Esistono tre diversi casi di risposta comunicativa.
Caso 1: la comunicazione funziona correttamente.
Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso.
Caso 3: non viene trovato alcun dispositivo con comunicazione OCPP 1.6.
4. Comunicazione Modbus TCP/IP tra il caricabatterie ABB Terra AC Wall-box e il controller Reduxi
Collegamento ad ABB liberamente per la comunicazione Modbus di ABB Terra AC Wall-box:
4.1 Aggiungere dispositivo (ABB Terra AC Wall-boxcaricabatterie)
Per prima cosa accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante 'Aggiungi dispositivo'.
4.2 Seleziona il dispositivo che desideri aggiungere
Nel primo passaggio seleziona le impostazioni di base:
- Seleziona il tipo di dispositivo: caricabatterie EV,
- Seleziona Tipo: ABB Terra AC Wall-box,
- e definisci il nome.
4.3 Configurazione del dispositivo per Modbus TCP/IP
Il secondo passaggio viene utilizzato per il canale di comunicazione, affinché la comunicazione Modbus TCP/IP funzioni correttamente. Per prima cosa, compila l'IP ottenuto dalla wall-box ABB Terra AC e definisci l'ID Modbus, che per impostazione predefinita è impostato su 1.
4.4 Comunicazione di prova
Per garantire che la comunicazione Modbus TCP/IP sia stata stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test comunicazione" situato in basso a destra, dopo tutti i campi Canale di comunicazione.
Esempio IP: 192.168.2.201
Esistono tre diversi casi di risposta comunicativa.
Caso 1: La comunicazione funziona correttamente leggendo:
Caso 2: Impossibile comunicare con il dispositivo su IP = 192.168.2.201, l'IP del dispositivo è diverso:
Caso 3: La porta scelta non è corretta, controllare la porta per Modbus TCP/IP:
4.5 Parametri predefiniti
Compila le impostazioni avanzate e scegli i parametri mostrati nell'immagine sottostante. Le impostazioni possono variare a seconda delle esigenze della posizione. Una volta terminato, clicca sul pulsante "Fatto" sullo schermo.
5.1 Letture dal dispositivo per OCPP o Modbus TCP/IP
Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Ciò avviene in "Dispositivo/Ultima misurazione".
Una volta aggiunto correttamente il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
