Integrazione di Reduxi con il caricatore AXIbox 11K tramite Wi-Fi, utilizzando il protocollo OCPP. La flessibilità di Reduxi consente di ridurre i costi fino al 30%.

1. App Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 L'applicazione è disponibile su Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 L'applicazione è disponibile sull'App Store di Apple:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Collegarsi all'applicazione Evchargo

2.1 Accesso/Registrazione all'applicazione Evchargo

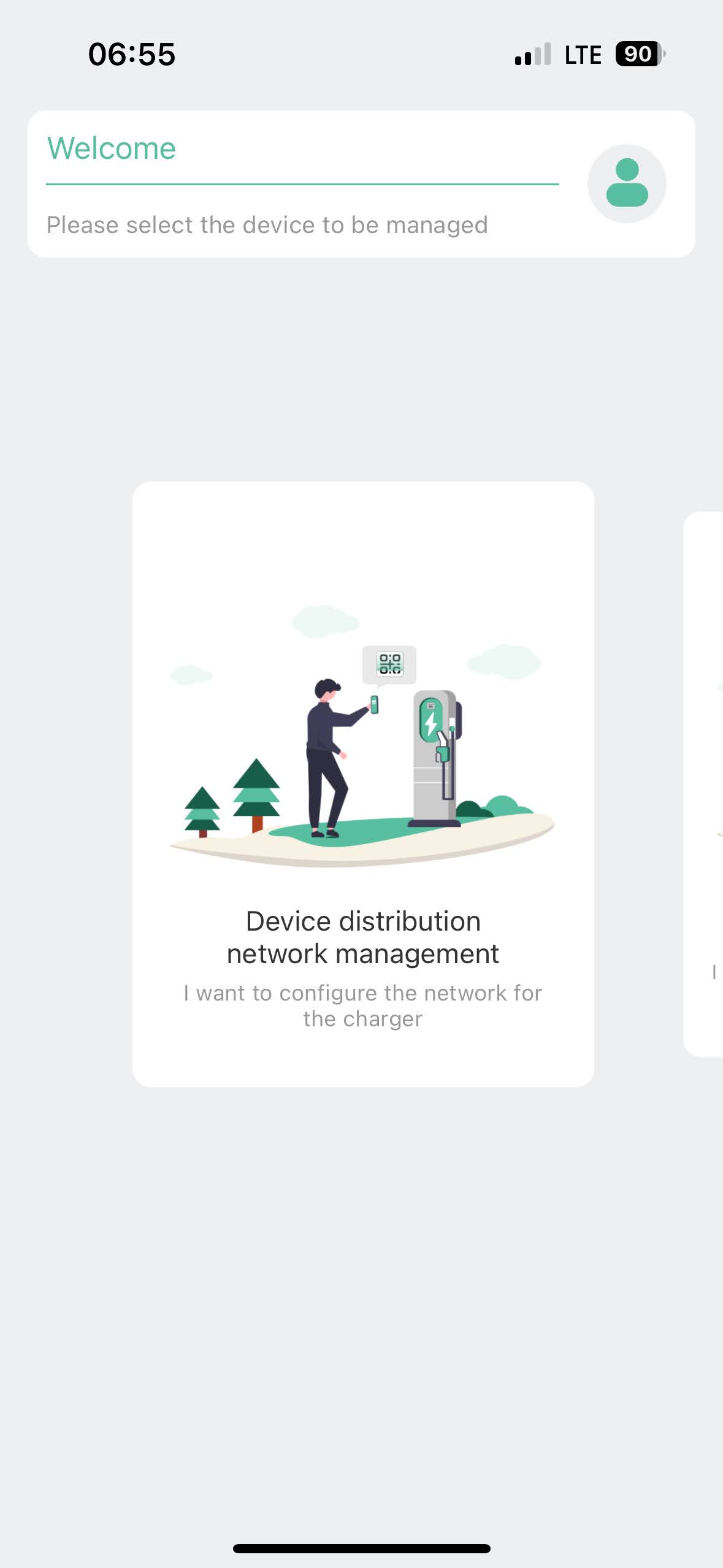

Aprire l'applicazione e accedere o registrare un nuovo account. La pagina iniziale ("Pagina di benvenuto") è visualizzata di seguito.

2.1.1 App Evchargo per le impostazioni del caricabatterie

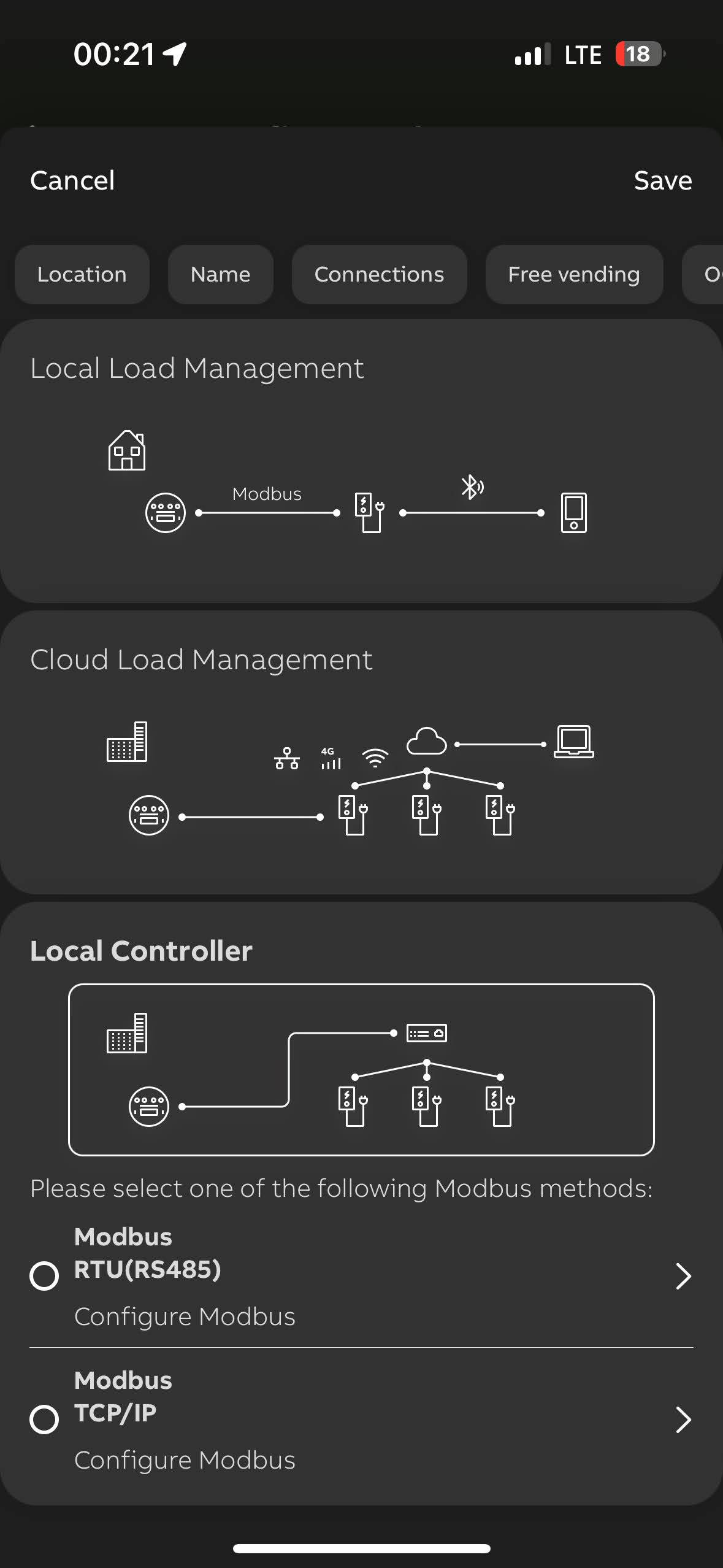

Una volta effettuato l'accesso, è necessario eseguire la configurazione del caricabatterie EV nell'app Evchargo.

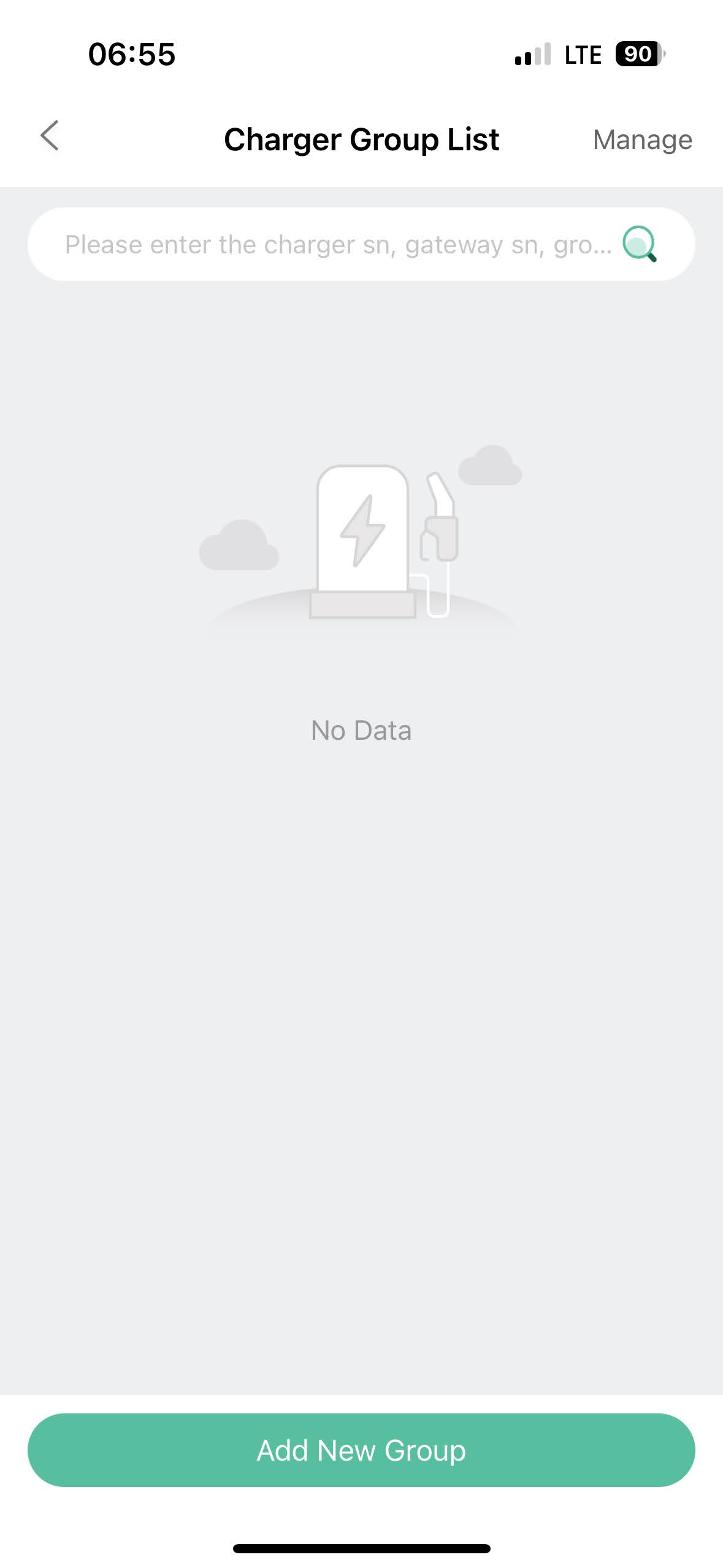

• Aggiungere un nuovo gruppo:

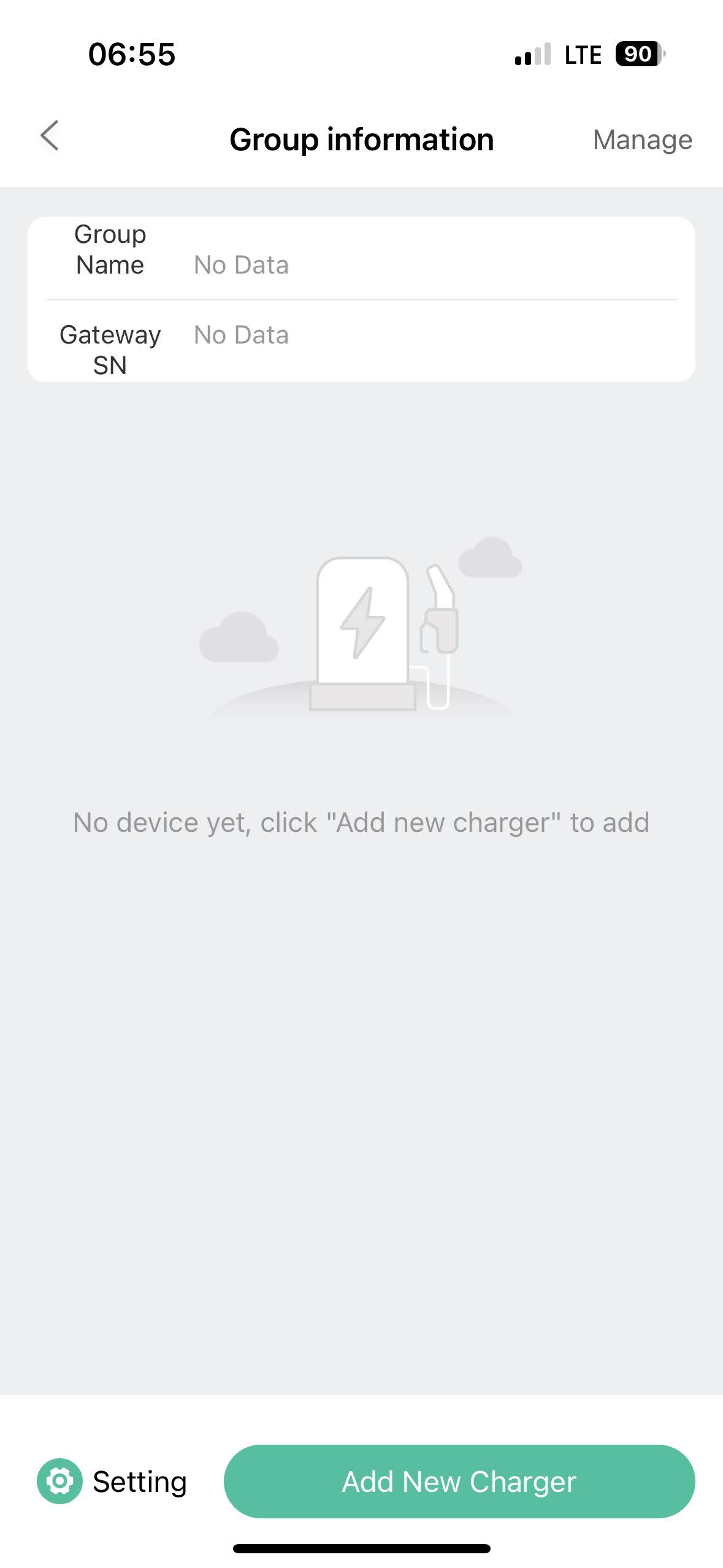

• Aggiungere un nuovo caricatore:

:

• Utilizzare la scansione Bluetooth e scegliere il dispositivo:

• Aggiungere il dispositivo:

• Connettersi al Wifi:

• Una volta connessi al Wifi, fare clic sul "pulsante Impostazioni" in basso a sinistra:

• Fare clic sul pulsante Informazioni sul server:

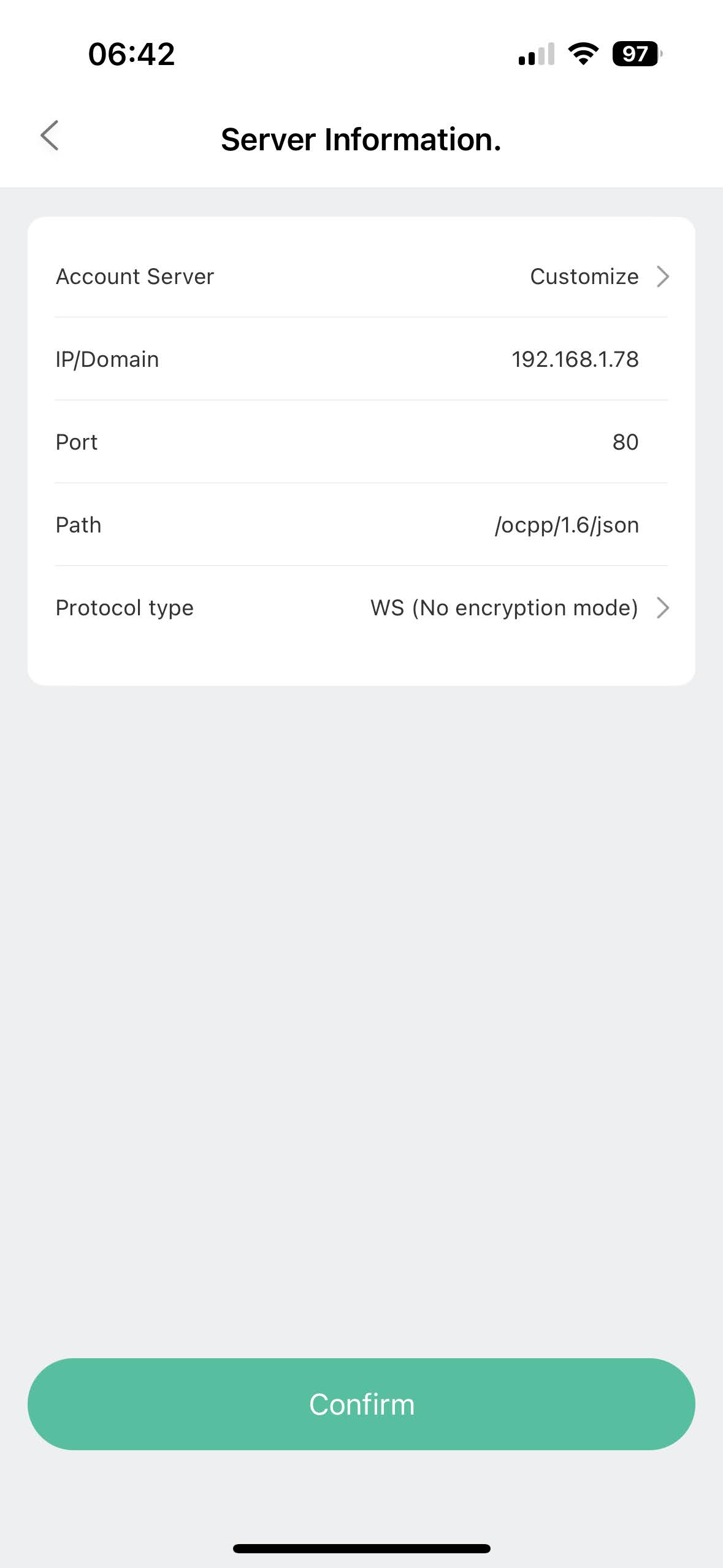

• Compilare le informazioni sul server come indicato di seguito:

L'URL del server OCPP si ottiene dal controllore Reduxi.

URL di esempio = ws://192.168.1.78/ocpp/1.6/json/

Tipo di protocollo = WS

IP/Dominio = 192.168.1.78

Porta = 80 (per il protocollo WS)

Percorso = /ocpp/1.6/json/

• Il passo finale è la pagina iniziale del caricatore EV collegato:

3. Comunicazione OCPP tra il caricatore AXIbox 11K e il controllore Reduxi

3.1 Aggiungi dispositivo

Per prima cosa accedere al configuratore locale di Reduxi e aggiungere un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".

3.2 Selezionare il dispositivo che si vuole aggiungere

Nel primo passo selezionare le impostazioni di base:

• Selezionare il tipo di dispositivo: Caricatore EV,
• Selezionare il tipo: OCPP 1.6 - JSON,
• Assegnare un nome al dispositivo.

3.3 Configurazione del dispositivo per OCPP

Il secondo passo è utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente. Per prima cosa, inserire l'identificativo del dispositivo (SN di AXIbox 11K) ottenuto dall'applicazione Evchargo, che deve essere impostato nel canale di comunicazione.

Quando si utilizza il protocollo OCPP JSON 1.6, l'URL OCPP del server è necessario e viene generato dal controllore Reduxi. L'URL può essere ottenuto direttamente dal canale di comunicazione.

URL di esempio: ws://192.168.1.78/ocpp/1.6/json/

3.4 Comunicazione di prova

Per assicurarsi che la comunicazione OCPP sia stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test di comunicazione" situato in basso a destra dopo tutti i campi del canale di comunicazione.

Esistono tre diversi casi di risposta alla comunicazione.

Caso 1: la comunicazione funziona correttamente.

Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso.

Caso 3: Non viene trovato alcun dispositivo con comunicazione OCPP 1.6.

4. Letture dal dispositivo

Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Questa operazione viene eseguita in "Dispositivo/ultima misurazione".

Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
