Come collegare la colonnina di ricarica AXIbox 11K al Reduxi Controller
Collegare la colonnina AXIbox 11K a Reduxi tramite Wi‑Fi e protocollo OCPP. La flessibilità di Reduxi consente di ridurre i costi fino al 30%.

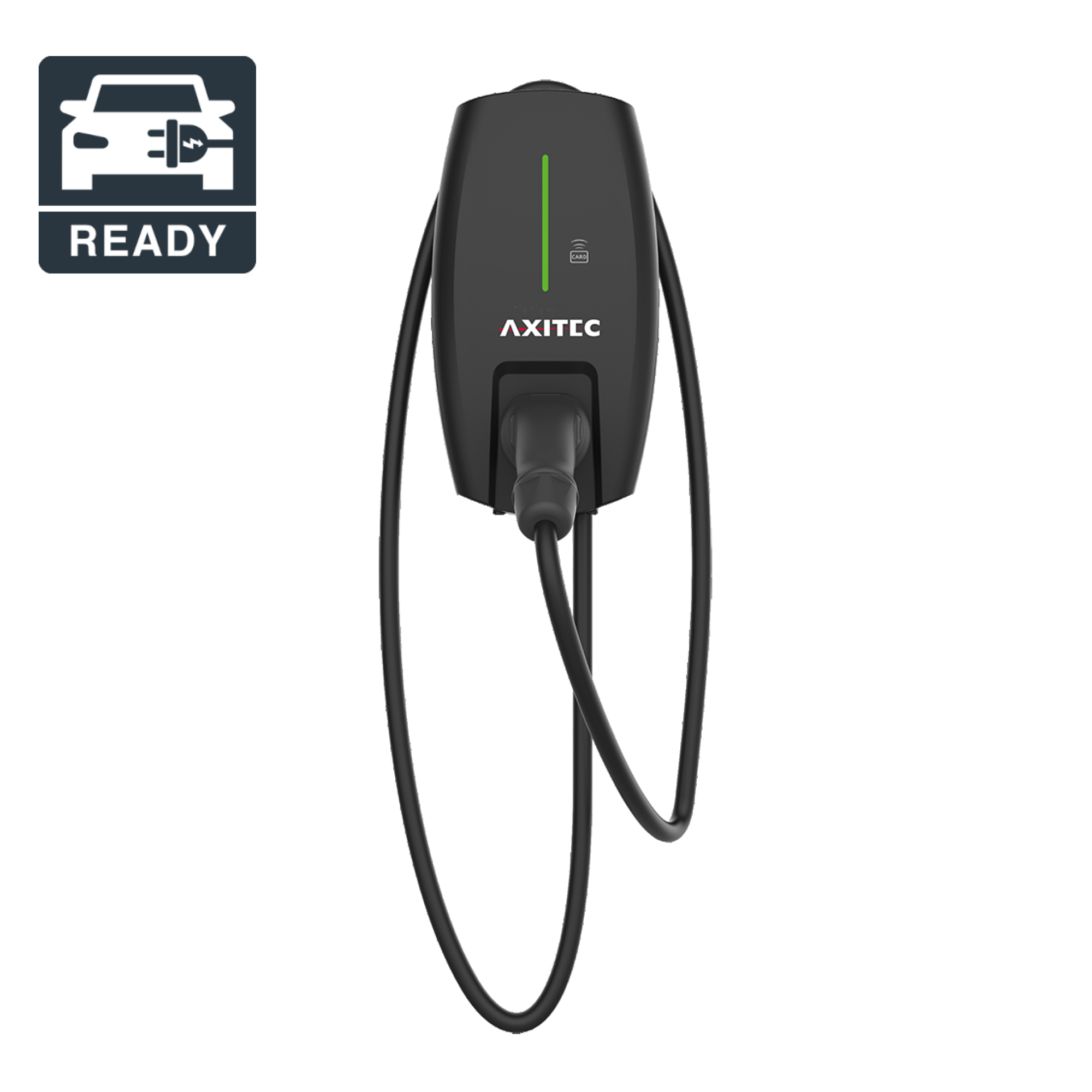

Descrizione testuale di questa immagine
Foto del prodotto di una colonnina di ricarica nera a parete su sfondo bianco. Il frontale mostra una striscia LED verticale verde, un piccolo simbolo del lettore di tessere con la scritta CARD e il logo stampato AXITEC. In basso sul frontale una spina di ricarica è inserita in un supporto; il cavo di ricarica pende da essa in due lunghe anse verso il basso. Nell'angolo in alto a sinistra c'è un badge quadrato scuro con un'icona di auto e spina e la parola READY.
1 Preparazione
1.1 Documentazione tecnica
- AXIbox 11K product page – Pagina del prodotto AXITEC della colonnina
- AXIbox 11K datasheet (PDF) – Dati tecnici della colonnina
- Installer portal login – Pagina di accesso indicata nell'articolo originale
1.2 App Evchargo
La colonnina si configura con l'app Evchargo. Installarla dallo store del telefono:
- Google Play Store: https://play.google.com/store/apps/details?id=cn.enplus.chargein
- Apple App Store: https://apps.apple.com/gb/app/evchargo/id1533765408
Descrizione testuale di questa immagine
Icona dell'app: quadrato bianco con angoli arrotondati e una forma verde a E, arrotondata sul lato sinistro con due fessure orizzontali bianche, simile a una spina.
1.3 Componenti necessari
- Colonnina AXIbox 11K
- Smartphone con l'app Evchargo (per trovare la colonnina si usa il Bluetooth)
- Rete Wi‑Fi per il caricatore
- Reduxi Controller nella stessa rete
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2 Configurare AXIbox 11K nell'app Evchargo
2.1 Accedere o registrarsi
Aprire l'app e accedere oppure registrare un nuovo account. Viene visualizzata la pagina iniziale (Welcome page).
Descrizione testuale di questa immagine
Schermata di benvenuto dell'app mobile Evchargo su un telefono (barra di stato: ora 06:55, LTE, batteria 90). In alto c'è una scheda bianca con il titolo verde "Welcome", una linea verde sotto di esso, il testo grigio "Please select the device to be managed" e una tonda icona utente grigia (simbolo di persona verde) sulla destra. Sotto c'è una grande scheda bianca con l'illustrazione di una persona che tiene un telefono verso una stazione di ricarica per veicoli elettrici, con un fumetto con codice QR sopra di loro, alberi e nuvole. Titolo della scheda: "Device distribution network management"; sottotitolo: "I want to configure the network for the charger". Sulla destra è visibile il bordo di una seconda scheda bianca. La parte inferiore dello schermo è grigio chiaro vuoto, con la barra nera dell'indicatore home del telefono.
2.2 Aggiungere gruppo e colonnina
Dopo aver effettuato l'accesso, configurare la colonnina di ricarica nell'app Evchargo.
Descrizione testuale di questa immagine
Schermata Charger Group List nell'app mobile Evchargo su un telefono (barra di stato: ora 06:55, LTE, batteria 90). Intestazione: freccia indietro a sinistra, titolo "Charger Group List", "Manage" a destra. Sotto c'è un campo di ricerca con il testo segnaposto "Please enter the charger sn, gateway sn, gro..." (testo tagliato) e una lente verde. L'area dell'elenco è vuota: un'illustrazione grigia di una stazione di ricarica con un fulmine e una spina, due nuvole e il testo "No Data". In basso c'è un largo pulsante verde arrotondato "Add New Group" su una striscia bianca, con sotto la barra nera dell'indicatore home del telefono.
Descrizione testuale di questa immagine
Schermata Group information nell'app mobile Evchargo su un telefono (barra di stato: ora 06:55, LTE, batteria 90). Intestazione: freccia indietro, titolo "Group information", "Manage" a destra. Una scheda bianca elenca due campi: Group Name: No Data; Gateway SN: No Data. Sotto c'è un'illustrazione grigia di una stazione di ricarica con un fulmine e una spina, con due nuvole, e il testo "No device yet, click "Add new charger" to add". In basso: a sinistra un'icona verde tonda a forma di ingranaggio con l'etichetta "Setting" e a destra un largo pulsante verde "Add New Charger", con sotto la barra nera dell'indicatore home del telefono.
Descrizione testuale di questa immagine
Schermata di un'app per telefono (immagine lunga, per lo più bianca sotto il contenuto) con il titolo Add New Charger e una freccia indietro a sinistra. Barra di stato: ora 06:55, segnale LTE, batteria 90. Un simbolo Bluetooth blu con il titolo Device Bluetooth scanning e il testo grigio In order to match the charging station more quickly. (tagliato). Sotto, una scheda grigia con una voce dell'elenco: SN10052204 seguito da un riquadro blu che nasconde il resto del numero, con una freccia a destra. Sotto la scheda il testo: Unable to find the device, please add a charger (add a charger è un link blu). In basso c'è la barra dell'indicatore home del telefono.
Descrizione testuale di questa immagine
Schermata di un'app per telefono (immagine molto alta e stretta) con il titolo Manual entry e una freccia indietro a sinistra. Barra di stato: ora 06:55, segnale LTE, batteria 90. Campo Charger SN: con il valore SN10052204 seguito da un riquadro blu che nasconde il resto, e un'icona verde con cornice di scansione a destra. Campo MAC: con il valore 78e36df seguito da un riquadro blu che nasconde il resto. Sotto i campi lo schermo è bianco e vuoto. In basso: un grande pulsante verde arrotondato con l'etichetta Add e la barra dell'indicatore home del telefono.
2.3 Collegare al Wi‑Fi
Collegare la colonnina alla rete Wi‑Fi.
Descrizione testuale di questa immagine
Schermata di un'app per telefono (immagine lunga, per lo più bianca sotto il contenuto). Barra di stato: ora 06:55, segnale LTE, batteria 90. Titolo: Set distribution network information con una freccia indietro a sinistra. Campo Group Name: Reduxi. Campo Wi-Fi: valore LBStu seguito da un riquadro blu che nasconde il resto del nome della rete. Campo con l'etichetta WIFI Passwor (testo tagliato come stampato): vuoto. Sotto i campi lo schermo è bianco e vuoto. In basso: un grande pulsante verde arrotondato con l'etichetta distribution network (testo come mostrato) e la barra dell'indicatore home del telefono.
Dopo aver collegato la colonnina al Wi‑Fi, toccare il pulsante Settings in basso a sinistra. Poi toccare il pulsante server information.
Descrizione testuale di questa immagine
Schermata di un'app per telefono (immagine lunga). Barra di stato: ora 06:57, segnale LTE, simbolo Wi-Fi, batteria 90. Titolo: Group information con una freccia indietro a sinistra e Manage a destra. Scheda: Group Name: Reduxi; Gateway SN: SN10052204 seguito da un riquadro blu che nasconde il resto, con un pulsante verde Copy. Seconda scheda: Charger SN: SN10052204 e Gateway SN: SN10052204, ciascuno seguito da un riquadro blu che nasconde il resto; a destra un'icona verde dell'intensità del segnale. Sotto c'è un'area grigio chiaro vuota. In basso a sinistra: un'icona verde a forma di ingranaggio con la parola Setting; accanto un grande pulsante verde arrotondato con l'etichetta Add New Charger. In fondo c'è la barra dell'indicatore home del telefono.
Descrizione testuale di questa immagine
Schermata di un'app per telefono (immagine lunga) con sfondo grigio oscurato e un menu bianco a scheda dal basso. Barra di stato: ora 06:57, segnale LTE, simbolo Wi-Fi, batteria 90. Titolo: Group information con una freccia indietro a sinistra e Manage a destra. Scheda: Group Name: Reduxi; Gateway SN: SN10052204 seguito da un riquadro blu che nasconde il resto, con un pulsante verde Copy. Una seconda scheda (oscurata): Charger SN: SN1005220 seguito da un riquadro blu; Gateway SN: SN10052204 seguito dal riquadro blu; a destra un'icona verde dell'intensità del segnale. Scheda dal basso con le voci, ciascuna con un'icona verde: Update Gateway SN, Server Information, Dismiss Group, Modify Group Name, Upgrade Firmware. In fondo c'è la barra dell'indicatore home del telefono.
2.4 Impostare il server OCPP
Inserire le informazioni del server come mostrato di seguito. L'URL del server OCPP si ottiene dal Reduxi Controller (vedere punto 4, sezione 4.2).
ws://192.168.1.78/ocpp/1.6/json/. Usare l'URL del proprio controller.| Parametro | Valore |
|---|---|
| Tipo di protocollo | WS |
| IP/dominio |
192.168.1.78 (esempio: l'indirizzo IP del Reduxi Controller) |
| Porta |
80 (per il protocollo WS) |
| Percorso | /ocpp/1.6/json/ |
Descrizione testuale di questa immagine
Schermata Server Information nell'app mobile Evchargo su un telefono (barra di stato: ora 06:42, Wi-Fi, batteria 97). Intestazione: freccia indietro e titolo "Server Information.". Una scheda bianca elenca i campi: Account Server: Customize (con una freccia a destra); IP/Domain: 192.168.1.78; Port: 80; Path: /ocpp/1.6/json; Protocol type: WS (No encryption mode) (con una freccia a destra). Sotto la scheda c'è un largo pulsante verde "Confirm" su sfondo grigio chiaro, con in basso la barra nera dell'indicatore home del telefono.
L'ultimo passo è la pagina iniziale della colonnina collegata.
Descrizione testuale di questa immagine
Schermata della pagina iniziale dell'app di una colonnina su un telefono (immagine lunga). Barra di stato: ora 06:42, segnale LTE, simbolo Wi-Fi, batteria 97. Interruttore in alto con due opzioni: Self-use (selezionata, verde) e Public. Riga della colonnina: icona Wi-Fi verde, SN10052204 e una freccia a discesa. Sotto: un'illustrazione grigio chiaro di una colonnina a parete con una linea LED verticale verde, un simbolo del lettore di tessere e un fulmine, con un anello verde attorno e due pulsanti con fulmine sull'anello, e un'etichetta di stato Available. Due voci di menu con icone verdi: Max Charging Current con il valore 16A e una doppia freccia; Charging schedule (icona della sveglia) con una doppia freccia. Un grande pulsante verde con l'etichetta Start. Barra di navigazione in basso: Charge point (selezionata, verde), Map, Me. In fondo c'è la barra dell'indicatore home del telefono.
3 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
4 Aggiungere il caricatore a Reduxi
La colonnina comunica con il Reduxi Controller tramite OCPP.
4.1 Impostazioni di base
Accedere localmente al Reduxi Configurator (vedere punto 3) e fare clic sul pulsante Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passaggio (impostazioni di base) selezionare:
- Tipo di dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 1 di 3. Barra di avanzamento con tre passaggi: 1 Basic settings (attivo, cerchio nero), 2 Communication channel (grigio), 3 Advanced settings (grigio). Titolo: Basic settings. Campi: Device type * : menu a tendina vuoto; Type * : menu a tendina vuoto; Name * : campo di testo vuoto. Pulsanti: Back (in basso a sinistra), Next (in basso a destra, scuro).
4.2 Impostazioni di comunicazione
Il secondo passo imposta il canale di comunicazione per OCPP. Inserire prima il Device identifier. È il numero di serie (SN) di AXIbox 11K. Si trova nell'app Evchargo.
Con OCPP JSON 1.6, l'URL OCPP del server viene generato dal Reduxi Controller. Lo si legge direttamente nel canale di comunicazione. Inserire questo URL nell'app Evchargo (vedere punto 2, sezione 2.4).
ws://192.168.1.78/ocpp/1.6/json/
Descrizione testuale di questa immagine
Schermata della pagina delle impostazioni di comunicazione di Reduxi Configurator in un browser su telefono (immagine lunga). Barra di stato: ora 06:41, segnale LTE, simbolo Wi-Fi, batteria 97. Barra degli indirizzi: 192.168.1.78. La pagina è oscurata da una finestra di dialogo. Campi oscurati visibili: menu a discesa con AC; Energy counter: Default; testo Allocate power to EVSE when EV is not connected to EVSE; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.78/ocpp/1.6/json con un'icona di copia. Finestra Test communication con una x di chiusura: messaggio in un riquadro Unable to communicate with device. Secondo riquadro: Number of devices found on OCPP - JSON 1.6: 2; Device identifier: TACW11402 seguito da un riquadro blu; Device identifier: SN10052204 seguito dal riquadro blu (il testo SN è evidenziato da un indicatore di selezione del testo). Pulsante della finestra: Close. Sotto i pulsanti della finestra: Back (a sinistra), Test communication, Save (a destra). Testo a piè di pagina: (name omitted) | 6WG4-6TIQ-53W0-131A. La barra dell'indicatore home del telefono si sovrappone al piè di pagina.
4.3 Test della comunicazione
Fare clic su Test communication in basso a destra, sotto i campi del canale di comunicazione. Il test verifica che la comunicazione OCPP sia stabilita e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Schermata della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 2 di 3 (Communication channel). Barra di avanzamento: 1 Basic settings (nero), 2 Communication channel (nero, attivo), 3 Advanced settings (grigio). Titolo: Communication channel and device configuration. Campi: Device identifier *: my_station_ID1 (campo di testo in modifica, contorno verde); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (suggerimento sotto, piccolo); Forward communication to backend OCPP server: vuoto; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: indirizzo ws:// seguito da /ocpp/1.6/json. Pulsanti in basso: Back (a sinistra), Test communication (evidenziato da un riquadro blu) e Next (a destra).
Il test restituisce uno di tre risultati:
- Caso 1: la comunicazione funziona correttamente.
- Caso 2: Unable to communicate with device 1. L'ID del dispositivo non è impostato o è diverso.
- Caso 3: non viene trovato alcun dispositivo con comunicazione OCPP 1.6.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, sopra un modulo oscurato. Testo verde: "Successful readout from device". Valori: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Pulsante in basso a destra: Close.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, sopra un modulo oscurato. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 1" e "Device identifier: GaroCS-43A4DB2076B80". Pulsante in basso a destra: Close. Dietro la finestra il modulo oscurato mostra le etichette "Energy counter" in alto e "Forward communication to backend OCPP server" in basso.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, mostrata sopra una pagina oscurata. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 0". Pulsante in basso a destra: Close.
5 Verificare le misurazioni
5.1 Ultime misurazioni
Controllare le letture del dispositivo in Device – Last measurement nel Reduxi Configurator.
Descrizione testuale di questa immagine
Schermata della pagina "Last measurements" di un caricatore DAZE nel Reduxi Configurator (secondo il testo alternativo esistente). Scheda "Control type": un gruppo di pulsanti Auto (selezionato, turchese), Manual, Off, Boost; data e ora 02. 10. 2024 15:47:17. Scheda "Current": Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A (ciascuno con data e ora 02. 10. 2024 15:47:17). Scheda "Power": Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW (data e ora 02. 10. 2024 15:47:17). Scheda "Energy": Import active energy 5,104.5 kWh (data e ora 02. 10. 2024 15:47:17). Scheda "Other": Communication error OFF (data e ora 02. 10. 2024 15:47:16); Control type AUTO; Error OFF; State name CABLE_UNPLUGGED... (testo tagliato con puntini); date e ore 02. 10. 2024 15:47:17.
Una volta aggiunto il dispositivo nel Configurator, è possibile monitorarlo nell'applicazione cloud Reduxi.
5.2 Utilizzare il caricatore in una strategia
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparazione (punto 1): Installare l'app Evchargo e tenere pronti la colonnina, una rete Wi‑Fi e il Reduxi Controller.
AXIbox 11K (punto 2): Nell'app Evchargo: accedere, aggiungere il gruppo e la colonnina, collegare il Wi‑Fi, inserire il server OCPP del controller.
Aggiunta a Reduxi (punti 3–4): Accedere all'interfaccia web di Reduxi. Aggiungere una colonnina di ricarica di tipo OCPP 1.6 - JSON, inserire il device identifier ed eseguire Test communication.
Messa in servizio (punto 5): controllare Last measurement e definire una strategia.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Test communication: device ID non impostato o diverso (caso 2) | Inserire come Device identifier il numero di serie (SN) di AXIbox 11K indicato nell'app Evchargo. |
| Test communication: nessun dispositivo OCPP 1.6 trovato (caso 3) | Controllare le informazioni del server nell'app Evchargo: protocollo WS, IP del Reduxi Controller, porta 80, percorso /ocpp/1.6/json/. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
