La connessione tra Reduxi e GL charge LiteBox può eseguire il DLMS per proteggere l'installazione.

1. Logo

2. Collegare GL Charge LiteBox al PC

2.1 Collegamento tra PC e caricabatterie

Per configurare il GL Charge Litebox, entrambi i dispositivi devono trovarsi sulla stessa rete. Una volta soddisfatto questo criterio, l'utente può collegarsi all'interfaccia del browser del caricabatterie con il browser preferito.

Procedura:

• Incollare/scrivere l'IP e aggiungere la porta 8080 del caricatore nel browser (esempio: 10.150.1.104:8080).
• Accedere con, Nome utente: admin, Password:glc999

2.2.1 Interfaccia browser (configurazione del caricatore)

Passi per le impostazioni corrette:

• Modalità caricabatterie, impostata su 1 = APP.
• Impostare l'ID del caricatore sul valore preferito (esempio: 1234).
• Scrivere/incollare l'URL del server del controller Reduxi (vedere 3.3 Configurazione del dispositivo per OCPP).
• Cancellare la chiave di autenticazione.

3. Comunicazione OCPP tra il LiteBox di carica GL e il controller Reduxi

3.1 Aggiungi dispositivo

Per prima cosa accedere al configuratore locale di Reduxi e aggiungere un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".

3.2 Selezionare il dispositivo da aggiungere

Nel primo passo selezionare le impostazioni di base:

• Selezionare il tipo di dispositivo: Caricabatterie EV,
• Selezionare il tipo: OCPP 1.6 - JSON,
• Assegnare un nome al dispositivo.

3.3 Configurazione del dispositivo per OCPP

Il secondo passo è utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente. Per prima cosa, inserire l'identificativo del dispositivo(Set charger ID 2.2.1) ottenuto dal browser, che deve essere incollato nel campo del primo canale di comunicazione.

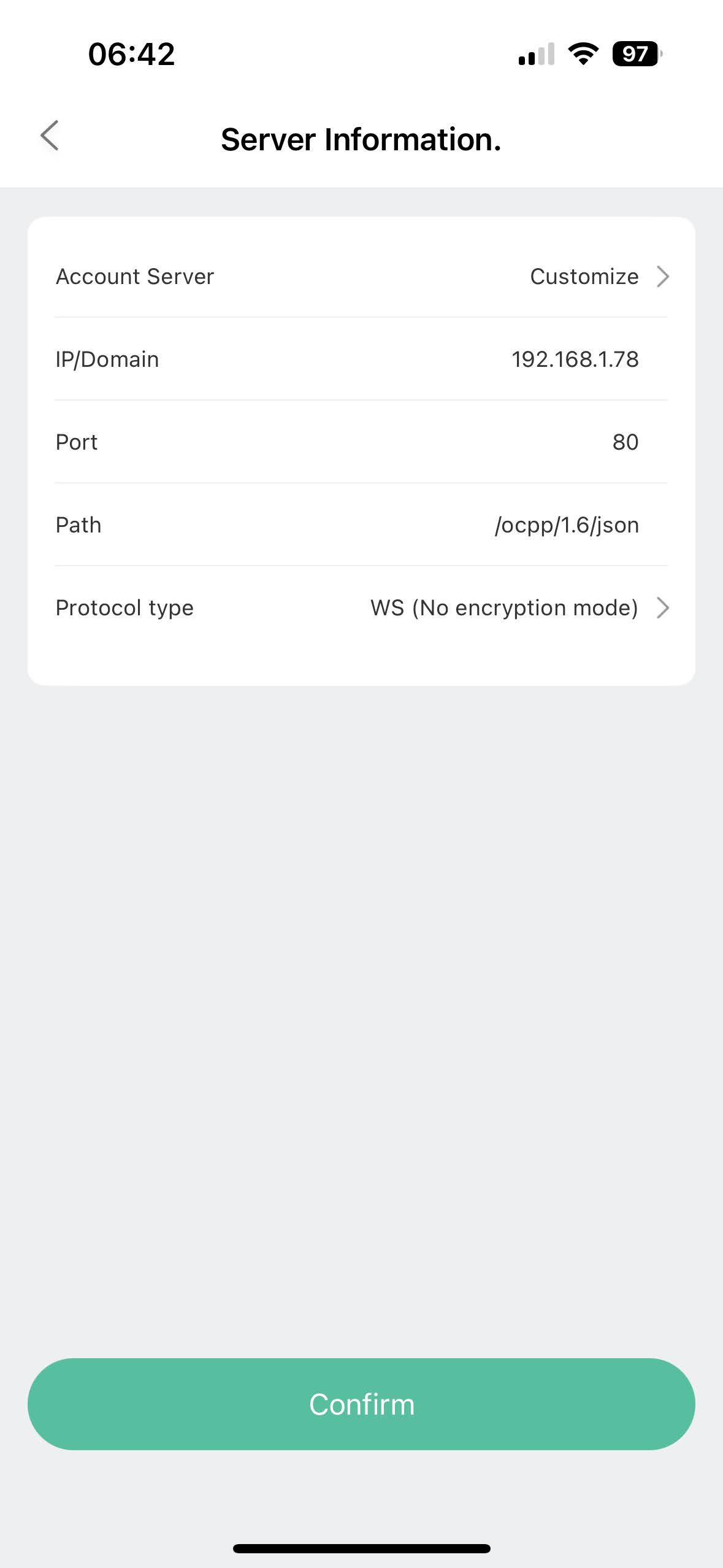

Quando si utilizza il protocollo OCPP JSON 1.6, l'URL OCPP del server è necessario e viene generato dal controllore Reduxi. L'URL può essere ottenuto direttamente dal canale di comunicazione.

URL di esempio: ws://10.150.120/ocpp/1.6/json/

3.4 Comunicazione di prova

Per assicurarsi che la comunicazione OCPP sia stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test di comunicazione" situato in basso a destra dopo tutti i campi del canale di comunicazione.

Esistono tre diversi casi di risposta alla comunicazione.

Caso 1: la comunicazione funziona correttamente.

Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso.

Caso 3: Non viene trovato alcun dispositivo con comunicazione OCPP 1.6.

4. Letture dal dispositivo

Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Questa operazione viene eseguita in "Dispositivo/ultima misurazione".

Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
