La connessione tra Reduxi e GL Charge GlowBox può eseguire il DLM per proteggere l'installazione.

1. Logo

2. Collegare il GL Charge GlowBox a Reduxi con Modbus RTU

2.1 Connessione fisica tra il controller Reduxi e il GL Charge GlowBox

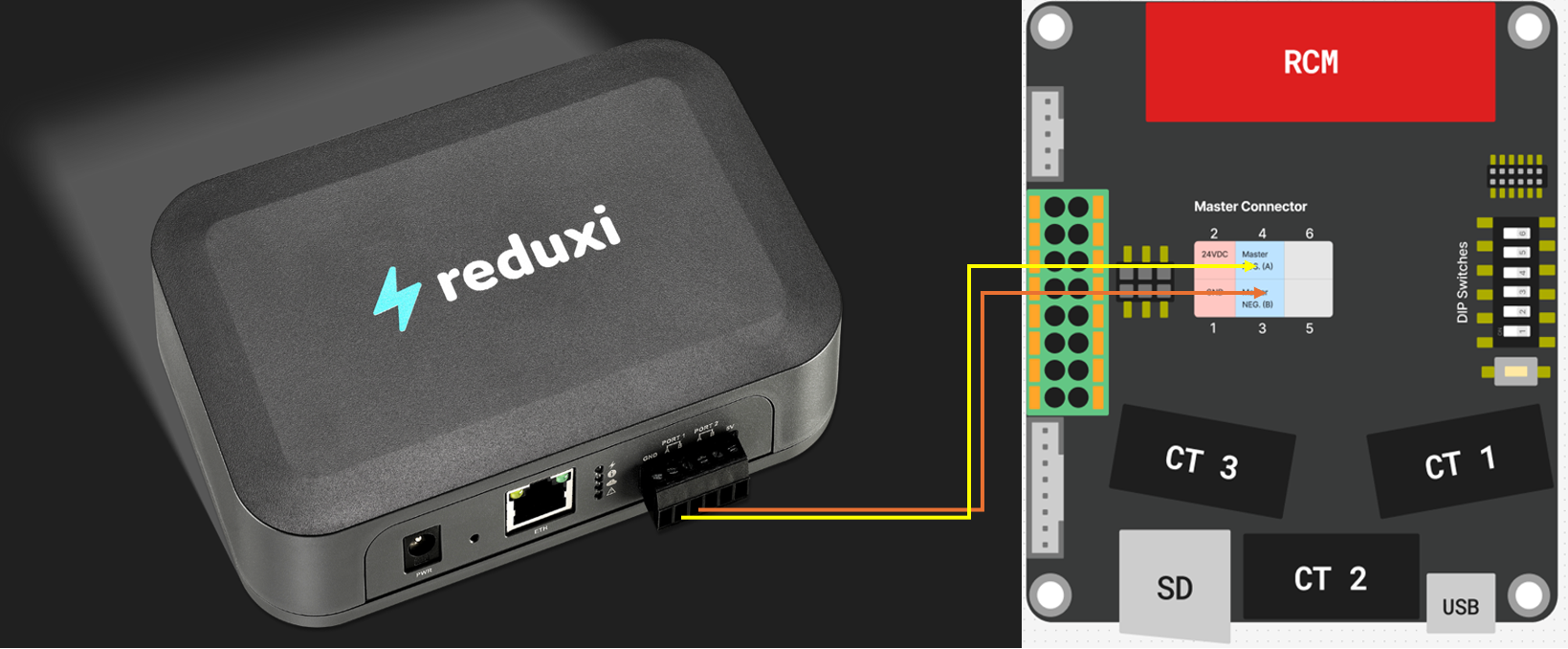

Per Modbus RTU è necessario stabilire una connessione fisica come mostrato nella figura seguente:

Per Modbus RTU, i primi 4 dei 6 dip switch devono essere impostati su OFF; i dip switch 5 e 6 sono utilizzati per definire gli indirizzi degli slave.

Esempio:

Dip switch (1,2,3,4) = OFF
Dip switch (5,6) = OFF e OFF--> indirizzo 1

3. Comunicazione Modbus RTUtra il GL Charge Glowbox e il controllore Reduxi

3.1 Aggiungi dispositivo

Per prima cosa accedere al configuratore locale di Reduxi e aggiungere un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".

3.2 Selezionare il dispositivo che si desidera aggiungere

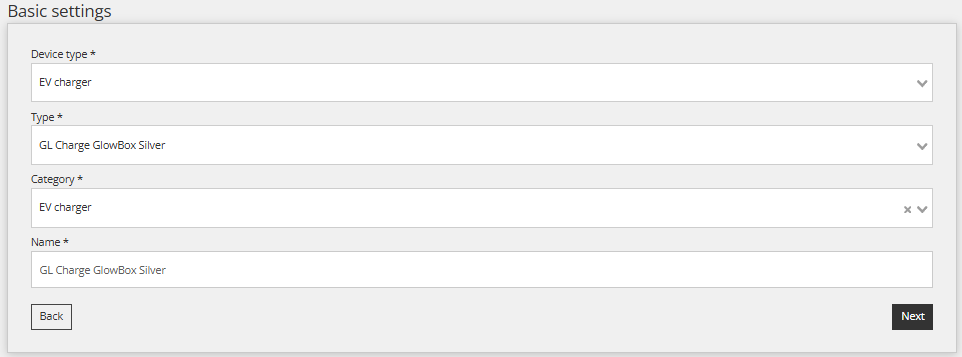

Nel primo passo selezionare le impostazioni di base:

• Selezionare il tipo di dispositivo: Caricatore EV,
• Selezionare il tipo: GL Carica GlowBox Argento
• Assegnare un nome al dispositivo.

3.3 Configurazione del dispositivo per il canale di comunicazione Modbus RTU

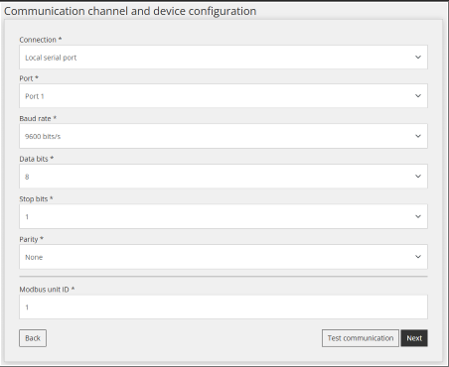

Immettere i parametri richiesti come mostrato nell'immagine seguente. L'indirizzo dello slave può variare a seconda delle impostazioni del commutatore DIP, punto 2.1

3.4 Comunicazione di prova

Per assicurarsi che la comunicazione Modbus RTU sia stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test di comunicazione" situato in basso a destra dopo tutti i campi del canale di comunicazione.

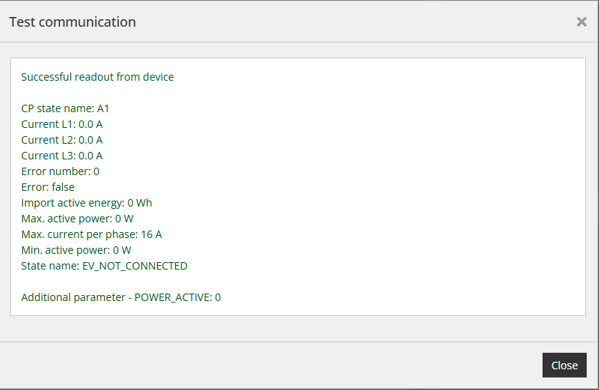

Risposta alla comunicazione:

4. Letture dal dispositivo

Questo punto ha lo scopo di mostrare come controllare le letture del dispositivo. Questa operazione viene eseguita in "Dispositivo/ultima misurazione".

Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
