Integrare Reduxi con il caricabatterie ETREL INCH Core tramite Wi-Fi, utilizzando il protocollo OCPP. La flessibilità di Reduxi consente di ridurre i costi fino al 30%.

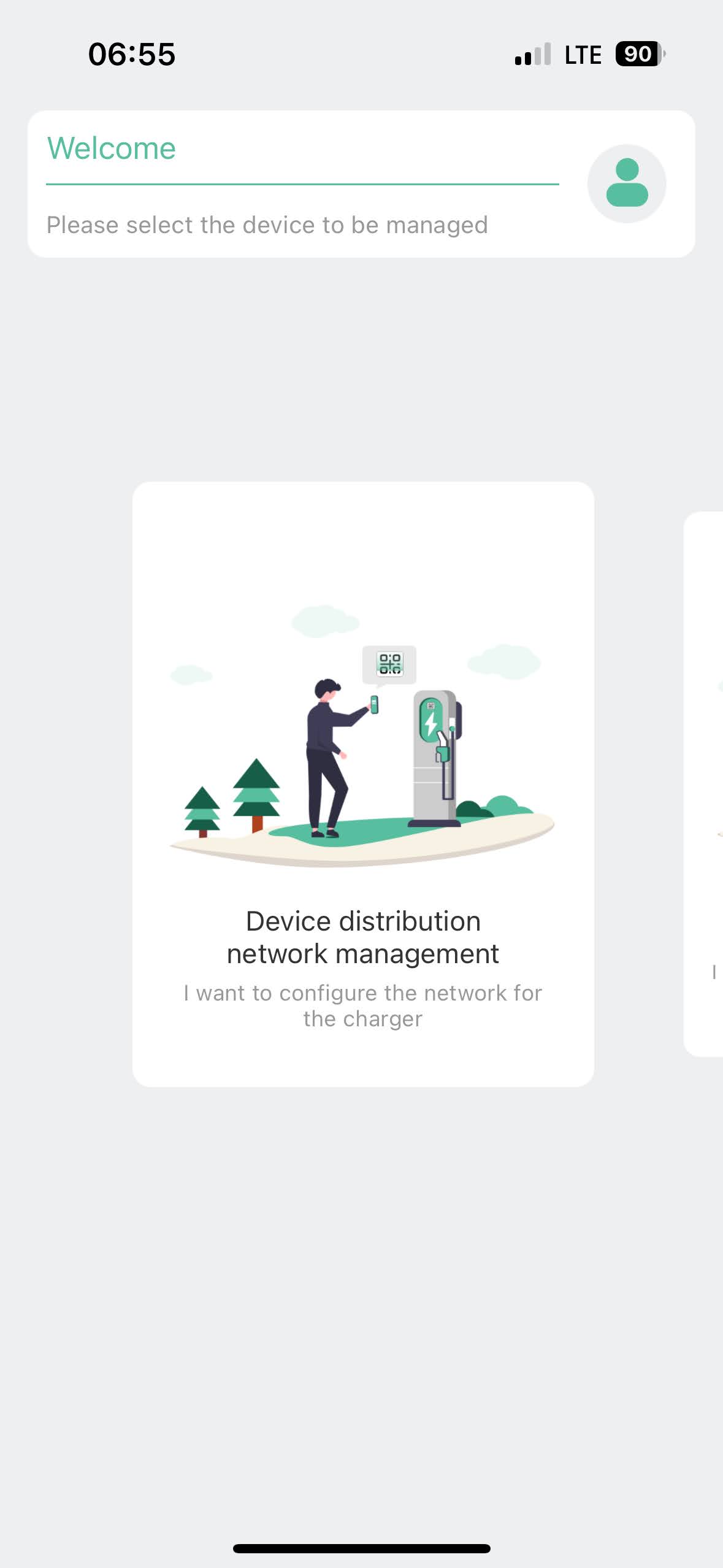

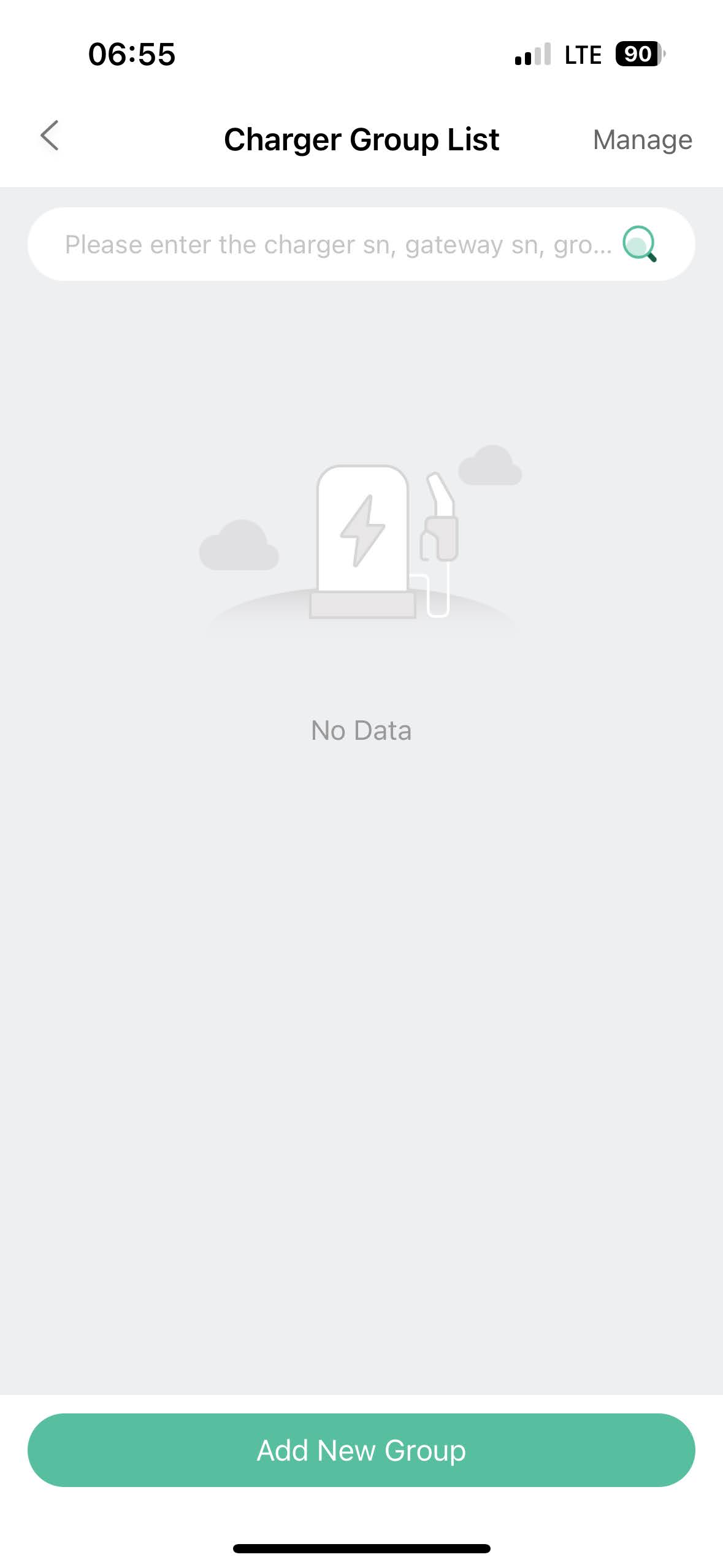

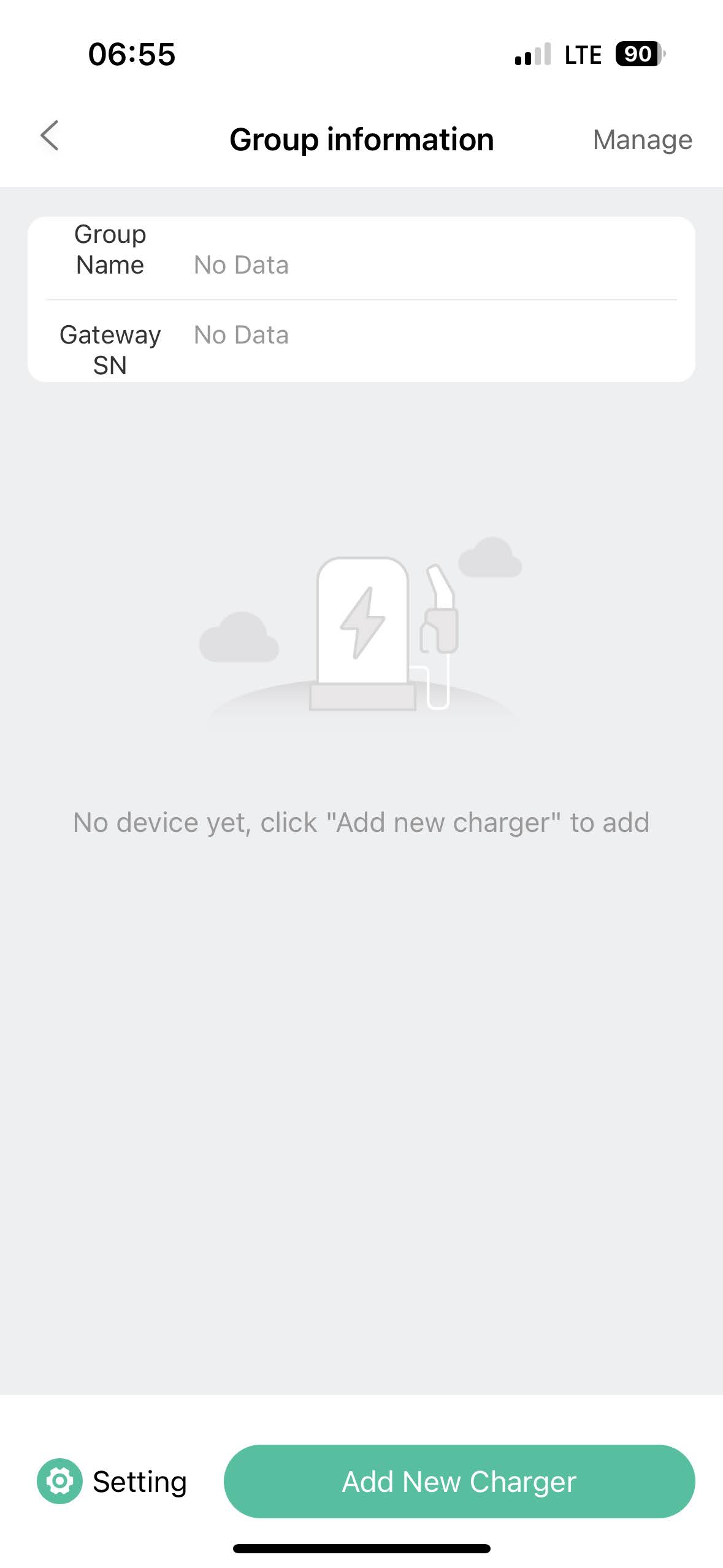

1. Applicazione Etrel INCH Core:

2. Collegare il nucleo ETREL INCH al Wi-Fi

Le istruzioni dettagliate sono illustrate nel link:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Collegare al caricatore di nucleo ETREL INCH

Una volta che il caricabatterie è collegato al Wi-Fi, è possibile accedervi direttamente. La connessione viene stabilita aprendo l'indirizzo IP 192.168.1.250 del caricabatterie nel browser preferito dall'utente.

Credenziali di accesso:

utente: root@etrel.com

password: toor

3.1 Connettività al server backend OCPP (Reduxi)

Una volta collegato il caricabatterie EV, accedere alla sezione "Connettività" (prima immagine) e incollare l'URL del server Reduxi (punto 4.3) nel campo del server backend, come mostrato nella seconda immagine.

NOTA: copiare l'identità del punto Charger per poterla utilizzare al punto 4.3.

4. Comunicazione OCPP tra il core ETRELINCH e il controllore Reduxi

4.1 Aggiungi dispositivo

Per prima cosa accedere al configuratore locale di Reduxi e aggiungere un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".

4.2 Selezionare il dispositivo che si desidera aggiungere

Nel primo passo selezionare le impostazioni di base:

Selezionare il tipo di dispositivo: Caricatore EV,
Selezionare il tipo: OCPP 1.6 - JSON,
Assegnare un nome al dispositivo.

4.3 Configurazione del dispositivo per OCPP (canale di comunicazione)

Il secondo passo è utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente. Per prima cosa, inserire l'identificativo del dispositivo (identità del punto di ricarica) ottenuto dall'interfaccia SW del caricatore EV, che deve essere impostato nel canale di comunicazione.

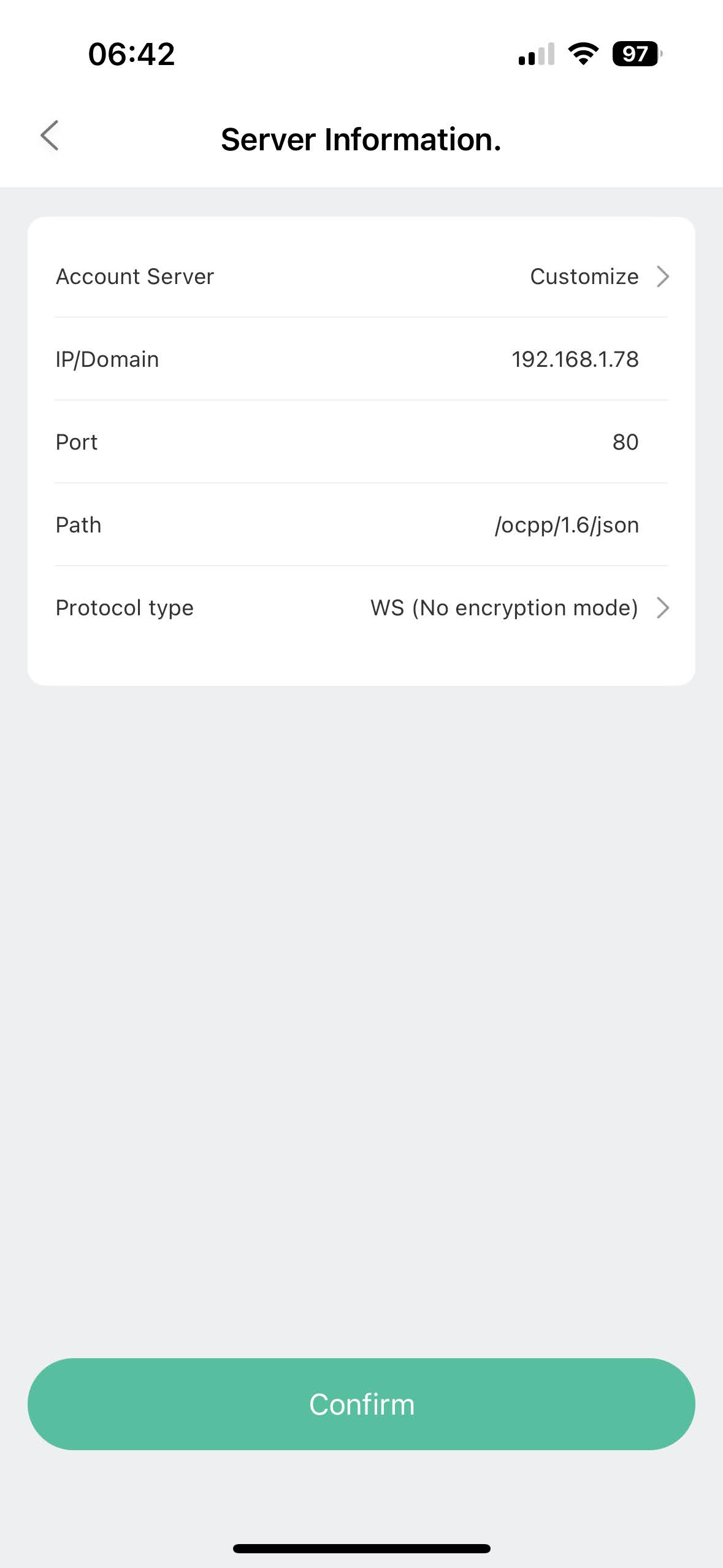

Quando si utilizza il protocollo OCPP JSON 1.6, l'URL del server OCPP è necessario e viene generato dal controllore Reduxi. L'URL può essere ottenuto direttamente dal canale di comunicazione.

URL di esempio: ws://192.168.1.200/ocpp/1.6/json/

4.4 Comunicazione di prova

Per assicurarsi che la comunicazione OCPP sia stabilita, è possibile eseguire un test di comunicazione tramite il pulsante "Test di comunicazione" situato in basso a destra dopo tutti i campi del canale di comunicazione, visualizzati nell'immagine superiore del punto precedente.

Esistono tre diversi casi di risposta alla comunicazione.

Caso 1: la comunicazione funziona correttamente.

Aggiungi dispositivo - verifica comunicazione.png

Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso.

Aggiungi dispositivo - controlla identificatore.png

Caso 3: Non viene trovato alcun dispositivo con comunicazione OCPP 1.6.

5. Letture dal dispositivo

Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Questa operazione viene eseguita in "Dispositivo/ultima misurazione".

Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
