Come collegare i caricatori EV Zaptec GO, GO 2 e Pro al Reduxi controller
Integrare i caricatori Zaptec con Reduxi per il bilanciamento dinamico del carico con strumenti AI.
Descrizione testuale di questa immagine

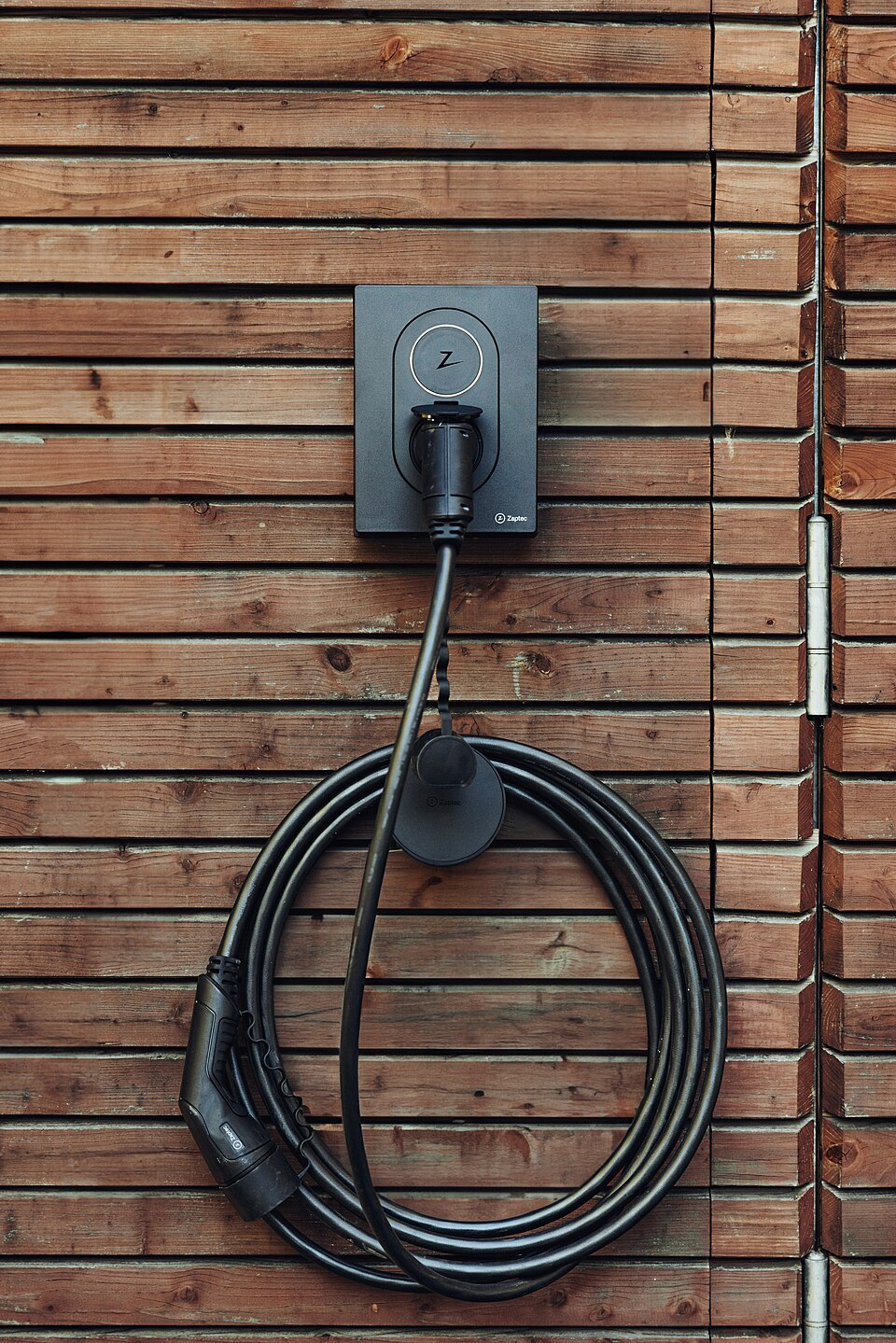

Foto di un caricatore per auto elettriche grigio scuro montato su una parete di assi di legno marroni orizzontali. Il caricatore è una piastra rettangolare con un incavo ovale dai bordi arrotondati; nella parte alta c'è un logo circolare con una Z stilizzata all'interno di un anello chiaro, mentre nella parte bassa è inserita una spina di ricarica nera, con il cavo che pende. La scritta Zaptec è in basso a destra sulla piastra. Sotto, il cavo di ricarica nero è avvolto in un grande anello e appeso a un supporto nero rotondo; il connettore con la scritta Zaptec si trova all'estremità inferiore sinistra dell'avvolgimento. Un tubo metallico verticale corre lungo la parete a destra.
1 Documentazione tecnica
Documenti e strumenti di Zaptec:
- How to install Zaptec Go 2 – Guida per l'installatore: montaggio, cablaggio, configurazione nell'app Zaptec
- How to install Zaptec Pro – Guida per l'installatore di Zaptec Pro
- Zaptec Installation Guide (Zaptec Go e Go 2, svedese) – Guida all'installazione collegata nell'articolo originale
- Zaptec Portal – Portale per l'autorizzazione di Reduxi
2 Attrezzatura necessaria
Servono questi componenti:
- Caricatore Zaptec Go, Zaptec Go 2 o Zaptec Pro
- App Zaptec sullo smartphone (Android o iOS)
- Accesso al Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Rete Wi‑Fi per il caricatore
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Preparare il caricatore e il sistema Reduxi
3.1 App Zaptec
Descrizione testuale di questa immagine
Logo di Zaptec: contorno circolare nero con una Z stilizzata all'interno, seguito dalla parola Zaptec in nero su sfondo bianco.
L'applicazione è disponibile su Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
L'applicazione è disponibile su Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Installare Zaptec Go, Go 2 o Pro
Seguire le istruzioni di Zaptec: Zaptec Installation Guide (vedere anche punto 1).
3.3 Installare il Reduxi Controller e il P1 Ultra
- Al termine dell'installazione di Zaptec Go, Go 2 o Pro, passare la connessione del caricatore da 4G a Wi‑Fi.
- Installare il Reduxi Controller.
- Installare il Reduxi P1 Ultra.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il caricatore Zaptec a Reduxi
Seguire questi passaggi per aggiungere un caricatore Zaptec Go, Go 2 o Pro.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passaggio (impostazioni di base) selezionare i parametri di base del dispositivo. Esempio per uno Zaptec GO 2:
- Tipo di dispositivo:
EV charger - Type:
Zaptec GO 2 - Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot della procedura guidata del Reduxi Configurator, passaggio 1 Basic settings. Indicatore dei passaggi: 1 Basic settings (attivo, nero), 2 Communication channel (grigio). Titolo: Basic settings. Campi: Device type *: EV charger (menu a discesa); Type *: Zaptec GO + Zaptec GO 2 (menu a discesa); Name *: Zaptec GO + Zaptec GO 2 (testo grigio). Pulsanti: Back (a sinistra), Next (scuro, a destra).
Fare clic su Next.
5.2 Impostazioni di comunicazione
| Parametro | Valore |
|---|---|
| Opzione di autorizzazione | Authorisation flow |
| Control type | All chargers |
| Installation ID | Non richiesto |
Fare clic su Done.
Descrizione testuale di questa immagine
Screenshot della procedura guidata del Reduxi Configurator, passaggio 2 Communication channel. Indicatore dei passaggi: 1 Basic settings, 2 Communication channel (entrambi neri). Titolo: Communication channel and device configuration. Testo grigio: There are no available connections. Campi: Authorization option * (asterisco rosso): Authorization flow (menu a discesa); Control type * (asterisco rosso): All chargers (menu a discesa); Installation ID: vuoto. Testo di suggerimento sotto il campo: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Pulsanti: Back (a sinistra), Done (scuro, a destra).
5.3 Consentire a Reduxi l'accesso al caricatore
Dopo aver fatto clic su Done, compare una finestra popup del Zaptec Portal. Serve a consentire a Reduxi l'accesso al caricatore:
- Accedere al Zaptec Portal.
- Inserire il numero di serie e fare clic su Search per trovare i caricatori dell'impianto. Il numero di serie si trova sul coperchio anteriore del caricatore o nel Zaptec Portal.
- Selezionare l'impianto e fare clic su Grant access. Un messaggio conferma che l'autorizzazione è andata a buon fine.
Descrizione testuale di questa immagine
Screenshot di una piccola finestra del browser intitolata Grant access to external party - Za... (Zaptec Portal), barra degli indirizzi portal.zaptec.com/access/confirm/9Y... (abbreviato), con i pulsanti di riduzione a icona, ingrandimento e chiusura. Pagina verde scuro con una scheda bianca. Titolo: Reduxi is requesting access to your installation. Testo: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Campo: Serial number (Required), vuoto. Pulsante marrone: Search (icona della lente). Pulsante disattivato: Grant access. Pulsante con contorno: Cancel. Testo a piè di pagina: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Sul bordo destro della finestra c'è una barra di scorrimento.
Descrizione testuale di questa immagine
Screenshot di una piccola finestra del browser intitolata Grant access to external party - Za... (Zaptec Portal), barra degli indirizzi portal.zaptec.com/access/confirm/9Y... (abbreviato), con la pagina scorsa verso il basso. Pagina verde scuro con una scheda bianca. Titolo: Reduxi is requesting access to your installation. Una voce selezionabile dell'impianto con icona a forma di casa: (nome dell'impianto omesso). Testo: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Testo: Permissions can at any time be revoked using the Zaptec app or Portal. Link con icona: Select another installation. Pulsante marrone: Grant access. Pulsante con contorno sotto: Cancel. Barra di scorrimento sul bordo destro.
Descrizione testuale di questa immagine
Screenshot di una piccola finestra del browser (Chrome, barra del titolo scura con i pulsanti di riduzione a icona, ingrandimento e chiusura). Titolo della scheda e barra degli indirizzi: 10.4.2.158/api/device/auth/callback (abbreviato con ...). Indicatore di sicurezza: Inte säker [svedese: non sicuro] con un triangolo di avviso; icona di traduzione a destra della barra degli indirizzi. Contenuto della pagina su sfondo bianco: titolo Authorization successful (in grassetto), testo You can close this tab. Il resto della pagina è bianco e vuoto.
Il caricatore Zaptec è ora aggiunto a Reduxi.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Aprire il caricatore in Devices nel Reduxi Configurator e verificare i valori come ulteriore test.
6.2 Attivare il controllo da parte di Reduxi
Per il bilanciamento dinamico del carico con Reduxi, impostare il control type del dispositivo su AUTO. Solo così i comandi della strategia agiscono sul caricatore. Definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparazione (punti 1–3): Procurarsi i documenti Zaptec. Installare il caricatore, l'app Zaptec, il Reduxi Controller e il P1 Ultra. Passare il caricatore da 4G a Wi‑Fi.
Caricatore Zaptec (punto 3): Installare Zaptec Go, Go 2 o Pro seguendo la guida all'installazione di Zaptec.
Aggiunta a Reduxi (punti 4–5): Accedere all'interfaccia web di Reduxi. Aggiungere il dispositivo come EV charger. Scegliere Authorisation flow e All chargers, fare clic su Done e concedere l'accesso nel Zaptec Portal.
Messa in servizio (punto 6): Controllare le ultime misurazioni. Impostare il control type su AUTO. Definire una strategia.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il caricatore non viene trovato nel Zaptec Portal | Inserire il numero di serie riportato sul coperchio anteriore del caricatore o nel Zaptec Portal (vedere punto 5). |
| Il caricatore resta offline dopo l'installazione | Passare la connessione del caricatore da 4G a Wi‑Fi (vedere punto 3). |
| Controller e caricatore si trovano su reti diverse | Funziona. La piattaforma Zaptec scambia i dati tra i due dispositivi. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
