Risparmia fino al 30% sui costi energetici utilizzando i contatti SG-ready delle pompe di calore Stiebel Eltron tramite Reduxi Gateway, consentendo un controllo dinamico in grado di adattarsi alle fluttuazioni dei prezzi dell'energia.
1. Componenti necessari per collegare il controller Reduxi alla pompa di calore Stiebel Eltron.
Per stabilire la connessione tra il regolatore Reduxi e la pompa di calore Stiebel Eltron sono necessari due componenti:
- Controllore Reduxi
- Dispositivo Reduxi Gateway con 3 sensori di corrente (CT) (30:1A)
Per controllare/mettere in funzione le modalità di funzionamento della pompa di calore, il dispositivo Reduxi Gateway deve essere prima aggiunto (connesso) al controller Reduxi. La connessione può essere stabilita in modalità wireless (WLAN) o cablata tramite un cavo UTP (LAN). Per maggiori informazioni sulla connessione, consultare nella sezione Connessione dal Gateway al Controller. Il dispositivo Reduxi Gateway include anche 3 sensori di corrente (trasformatore) (30:1 A) utilizzati per misurare la corrente elettrica (ovvero la potenza) per ciascuna fase della pompa di calore. Inoltre, due uscite relè vengono utilizzate per generare segnali sui contatti SG-ready, influenzando le modalità di funzionamento della pompa di calore.
2. Collegamento di un controller Reduxi e di un dispositivo Gateway alla rete locale
Di seguito è riportata un'immagine simbolica dell'intero collegamento dal regolatore Reduxi alla pompa di calore:
Per ulteriori informazioni su come connettere un dispositivo Reduxi Gateway, seguire il collegamento: Come configurare Reduxi Gateway.
3. Collegamento del relè del dispositivo Reduxi GW ai contatti SG-ready di una pompa di calore
Per collegare fisicamente i relè del dispositivo Reduxi Gateway ai contatti SG-ready sulla pompa di calore, è essenziale determinare le posizioni esatte dei contatti SG-ready sulla scheda del circuito della pompa di calore. L'immagine sottostante mostra la posizione dei contatti SG-ready sulla scheda del circuito della pompa di calore Stiebel Eltron. La seconda immagine mostra le connessioni dai relè ai contatti SG-ready.

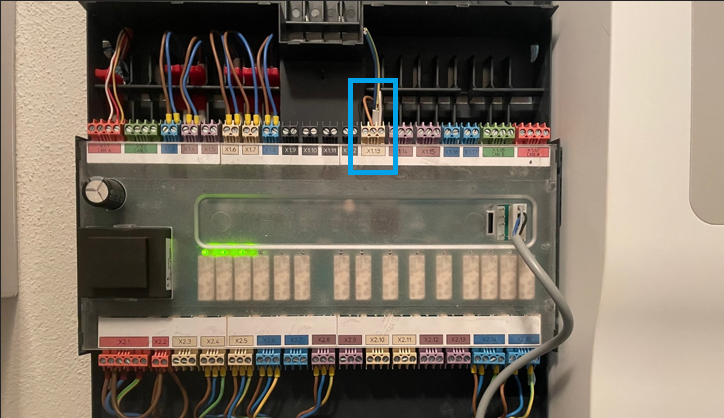

Contatti SG-ready sulla posizione del circuito HP (connettore X1.13):

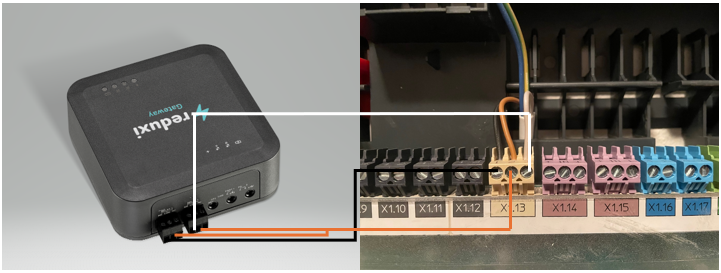

Connessione dal dispositivo Reduxi GW ai contatti SG-ready su HP:
Contatto NA del primo relè del dispositivo Reduxi GW --> Primo contatto sul connettore X1.13; filo nero
Contatto COM di entrambi i relè del dispositivo Reduxi GW --> Secondo contatto sul connettore X1.13; filo marrone
Contatto NO del secondo relè del dispositivo Reduxi GW --> Terzo contatto sul connettore X1.13; filo bianco
Connessione:
Nota: Il dispositivo Reduxi Gateway consente di utilizzare uscite relè come permanentemente chiuse " Normalmente chiuse - NC " o aperte " Normalmente aperte - NO ", mentre nel caso del calore Stiebel Eltron, NO vengono utilizzati i contatti.
4. Dispositivo Reduxi Gateway come contatore con sensori di corrente
I sensori di corrente (CT) inclusi nel kit Reduxi Gateway devono essere collegati a tre ingressi, uno per ogni fase, come illustrato nell'immagine sottostante.
Il sensore di corrente copre il singolo filo di fase (L1, L2, L3) della pompa di calore, immagine sotto:
5. Aggiungere la pompa di calore come nuovo dispositivo nel configuratore Reduxi
Per aggiungere una nuova pompa di calore come dispositivo o modificarne una esistente, seguire i passaggi descritti di seguito nei singoli punti.
5.1 Aggiungere un dispositivo
Accedi localmente all'applicazione del configuratore Reduxi sul controller e premi il pulsante Aggiungi dispositivo.
5.2 Seleziona il dispositivo che desideri aggiungere
Nel primo passaggio (impostazioni di base), seleziona i parametri di base del dispositivo che desideri aggiungere:
- Tipo di dispositivo: HVAC,
- Tipo: Misuratore Redxi
- Nome: specifica il nome del dispositivo.
5.3 Canale di comunicazione
La prima parte della configurazione del canale di comunicazione è progettata per la connessione tra il dispositivo Reduxi Gateway e il controller Reduxi. Compilare i campi come mostrato nell'immagine sottostante (popolati automaticamente).
La seconda parte del canale di comunicazione è destinata alle impostazioni correnti del sensore del dispositivo Reduxi Gateway, dove scegliamo "Rilevamento automatico dal gateway" per tutti i sensori correnti.
La terza parte del canale di comunicazione è dedicata alla definizione dei segnali provenienti dai relè del dispositivo Redux GW.
Logica di combinazione dei segnali SG-ready:

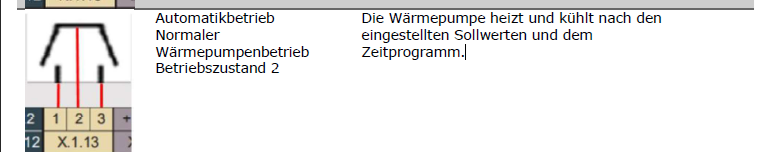

Modalità ON (funzionamento normale), entrambi i relè sono aperti (NO):

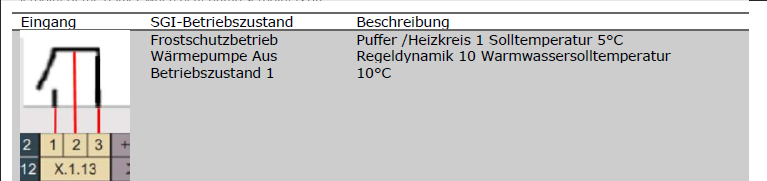

Modalità OFF (operazione non funzionante), il primo relè è aperto (NO) e il secondo è chiuso (NC):

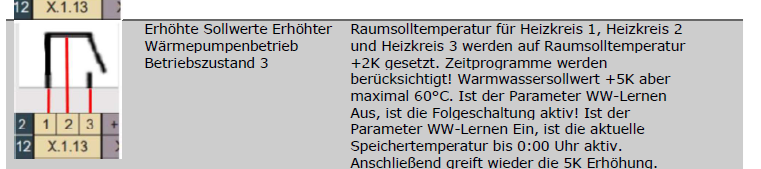

Modalità ECO (funzionamento con potenza leggermente aumentata), il primo relè è chiuso (NC) e il secondo è aperto (NO):

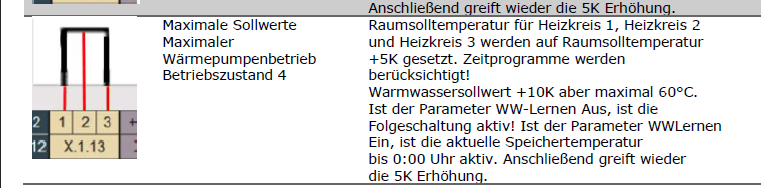

Modalità BOOST (funzionamento a potenza aumentata), entrambi i relè sono chiusi (NC):
Tabella per le modalità operative,
nota NO sta per normalmente aperto:
| SU | SPENTO | ECO | SPENTO |
| Relè 1 = NO | Relè 1 = NO | Relè 1 = NO | Relè 1 = NC |
| Relè 2 = NO | Relè 2 = NC | Relè 2 = NC | Relè 2 = NC |
Configurazione completa dei segnali dei relè nella configurazione Reduxi:
5.5 Test di comunicazione
Il test di comunicazione viene eseguito tramite il pulsante "Test comunicazione", situato in basso a destra, dopo tutti i campi dei parametri del canale di comunicazione.
Il test di comunicazione può restituire due risposte:
1. La comunicazione funziona correttamente, immagine qui sotto:
2. La comunicazione non funziona correttamente, ecco l'immagine:
5.6 Impostazioni avanzate
L'impostazione avanzata è arbitraria e dipende dalle esigenze specifiche della posizione in cui è installato il controller Reduxi. Dopo aver completato tutte le impostazioni avanzate, premere il pulsante "Fatto" in basso a destra.
5.7 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo appena aggiunto, è possibile verificarne i valori in Dispositivi/Sieble Eltron HP in nel configuratore Reduxi come test aggiuntivo.
Per un controllo avanzato della pompa di calore, integrare il dispositivo nella strategia del sistema Reduxi. In Dispositivi/Stiebel Eltron HP in il configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influenzino gli HP.
Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto correttamente il dispositivo e verificato i valori, il dispositivo può essere ispezionato e controllato anche tramite l'applicazione Reduxi.
