L'integrazione di Reduxi con il convertitore P1 e il contatore intelligente Siemens IM350/IM150 consente l'acquisizione di dati in tempo reale, fondamentale per una flessibilità ottimale del sistema.

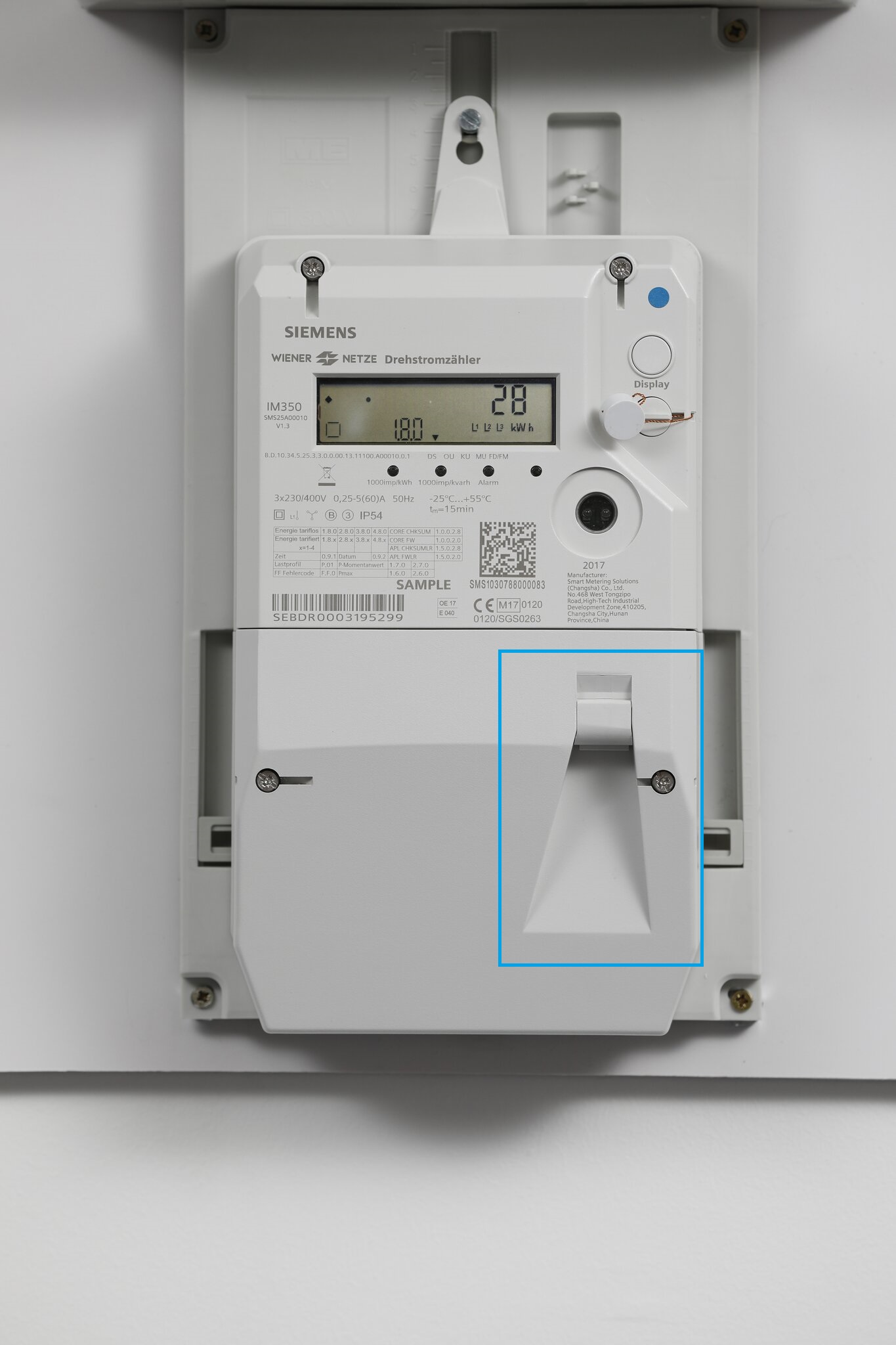

Immagine: porta P1 su Siemens IM350
1. Componenti per stabilire una connessione a un contatore intelligente Siemens IM350/IM150
Componenti:
- Controller Reduxi in alcuni casi dispositivo Reduxi Gateway se necessario come dispositivo aggiuntivo.
- Convertitore P1 in RS485.
- Iniettore PoE con un connettore RJ12 maschio e femmina (il dispositivo è necessario per stabilire l'alimentazione esterna alla linea dati).
- Un cavo con due connettori RJ12 maschi.
2. Collegamento fisico tra la porta P1 del contatore intelligente e il Reduxi Controller con convertitore P1/RS485.
NOTA: Siemens IM350/ IM150 necessita di un'ALIMENTAZIONE ESTERNA per attivare le letture da P1.

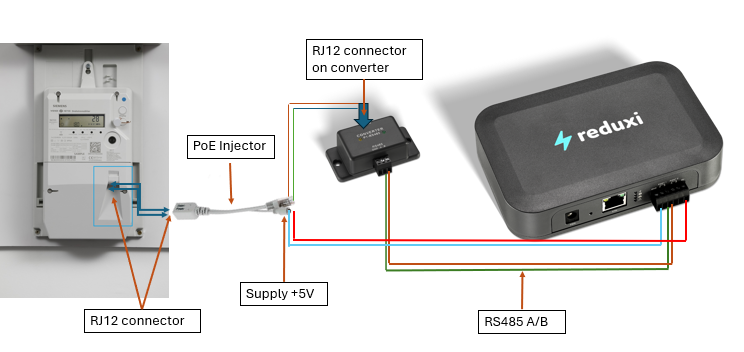

2.1 Collegamento con convertitore P1/RS485:
Collegamento, descrizione:
- Porta P1 sullo smart meter all'iniettore PoE con cavo con due connettori RJ12 maschio.
- Connettore RJ12 maschio dell'iniettore PoE al connettore femmina del convertitore P1/RS485.
- PIN A e B RS485 sul convertitore P1/RS485 in PIN A e B su RS485-1 o RS485-2 sul controller Reduxi.
- PIN 0/+5 V dal controller Reduxi all'ingresso di alimentazione dell'iniettore PoE --> collegamento di alimentazione per la linea dati.
Per sapere come connettere il controller Reduxi alla rete locale, segui il link: Come connettere il controller Reduxi?

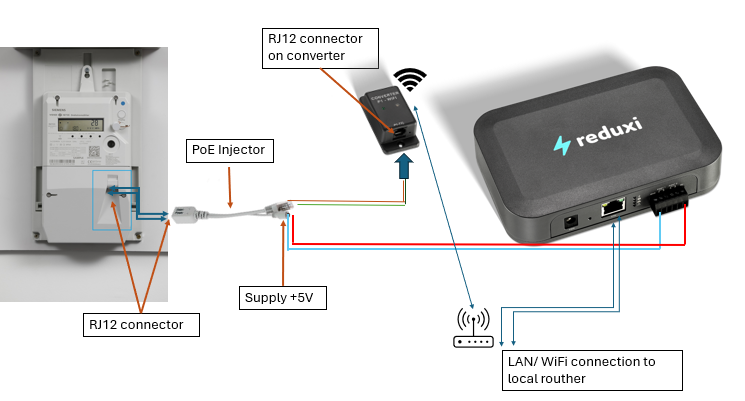

2.2 Collegamento con convertitore P1/Wi-Fi:
Collegamento, descrizione:
- Porta P1 sullo smart meter all'iniettore PoE con cavo con due connettori RJ12 maschio.
- Connettore RJ12 maschio dell'iniettore PoE al connettore femmina del convertitore P1/Wi-Fi.
- PIN 0/+5 V dal controller Reduxi all'ingresso di alimentazione dell'iniettore PoE --> collegamento di alimentazione per la linea dati.
- Il trasferimento dati tra il convertitore P1/Wi-Fi e il controller Reduxi avviene tramite la rete locale.
Per sapere come connettere il controller Reduxi alla rete locale, segui il link: Come connettere il controller Reduxi?
Per sapere come connettere P1/WiFi alla rete locale, segui il link: Reduxi Converter P1 WiFi

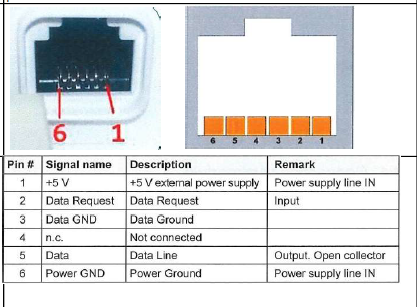

3. Definizione PIN per l'interfaccia del contatore intelligente della porta P1
NOTA: I pin di alimentazione sono definiti per PIN 1 = +5 V e PIN 2 = 0 V
PIN definizione in tedesco:
4. Aggiunta di un nuovo dispositivo (Siemens IM350/IM150)
Accedi localmente all'applicazione del configuratore Reduxi sul controller e premi il pulsante Aggiungi dispositivo.

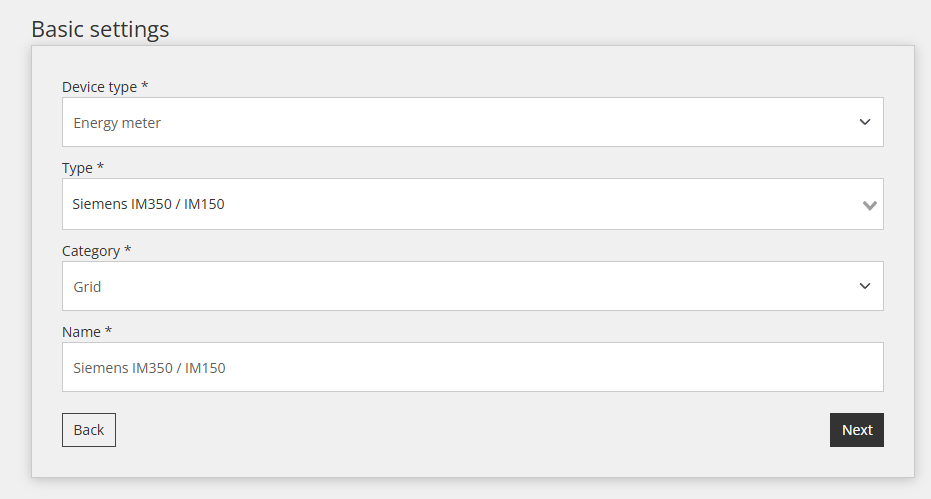

4.1 Impostazioni di base
Nel primo passaggio vengono definite le impostazioni di base:
- Seleziona il tipo di dispositivo: Contatore intelligente,
- Seleziona Tipo: Siemens IM350 / IM150
- Assegna un nome al dispositivo
4.2 Configurazione del dispositivo per il canale di comunicazione
Il secondo passaggio consiste nella configurazione del canale di comunicazione, essenziale per la comunicazione tra dispositivi.

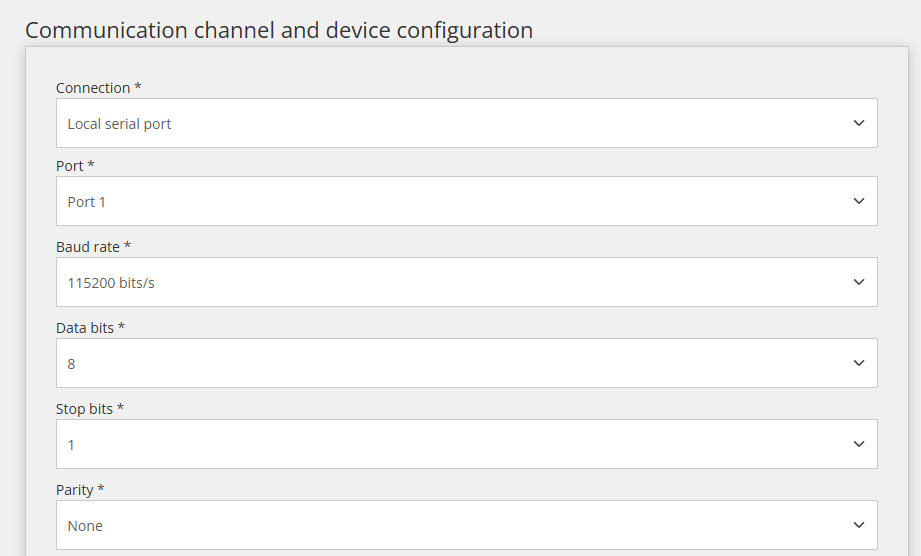

La prima parte delle impostazioni del canale di comunicazione:
La seconda parte del Canale di Comunicazione:

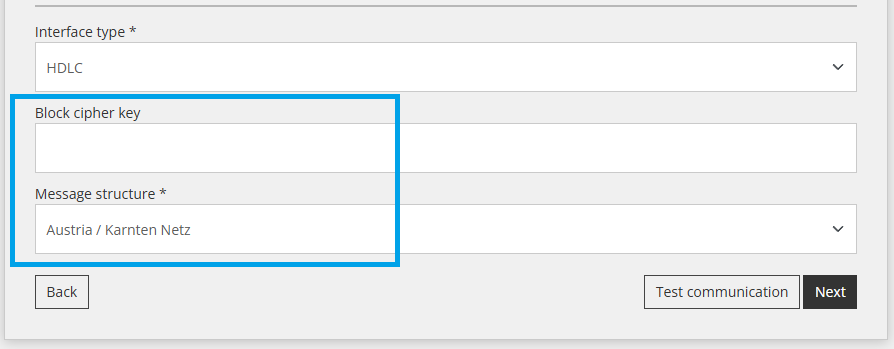

Sono necessari altri due parametri:
- Chiave di cifratura a blocchi (ottenuta dal DSO locale)
- Struttura del messaggio (dipende dal DSO)
4.3 Comunicazione di prova

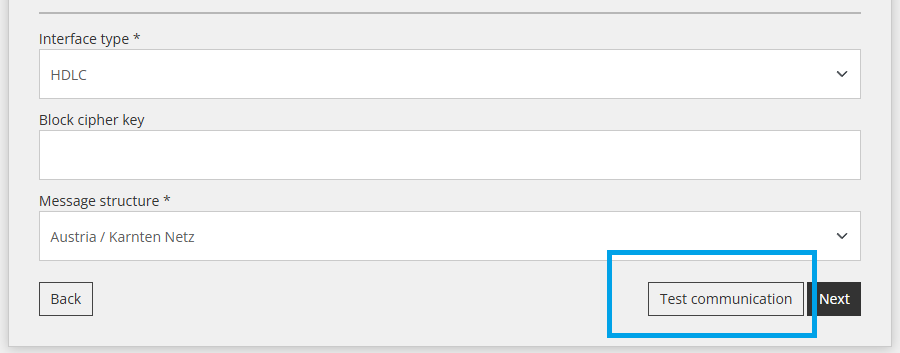

Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, c'è un pulsante "Test comunicazione". Questo pulsante serve per verificare se la connessione tra i dispositivi funziona correttamente.

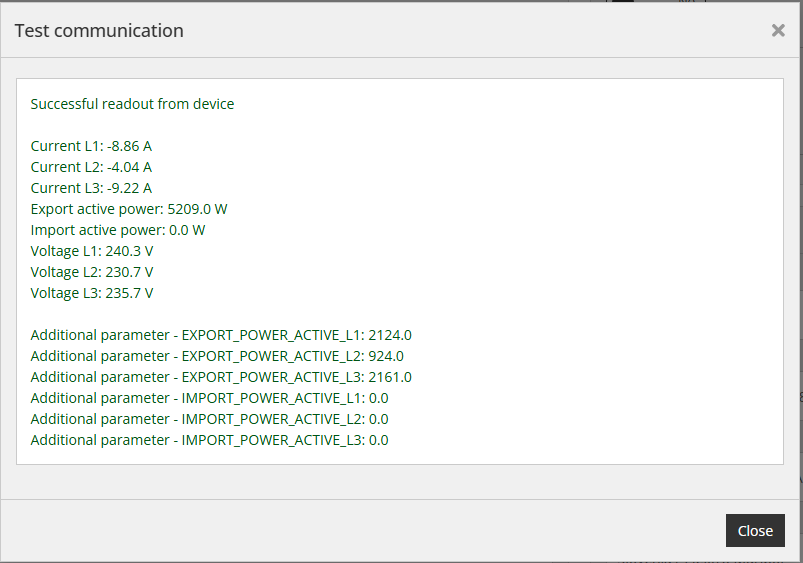

Risposta positiva:

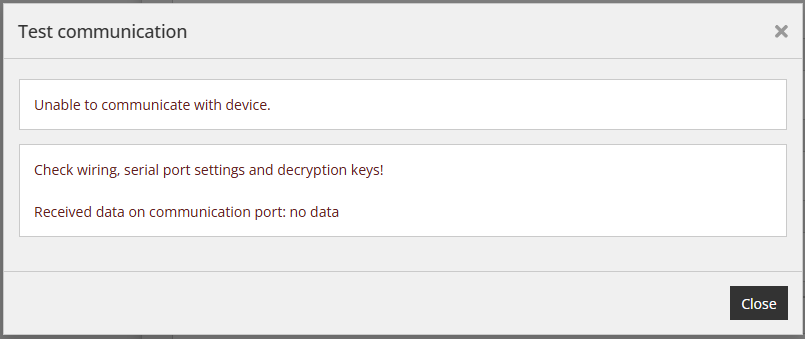

Risposta non riuscita:

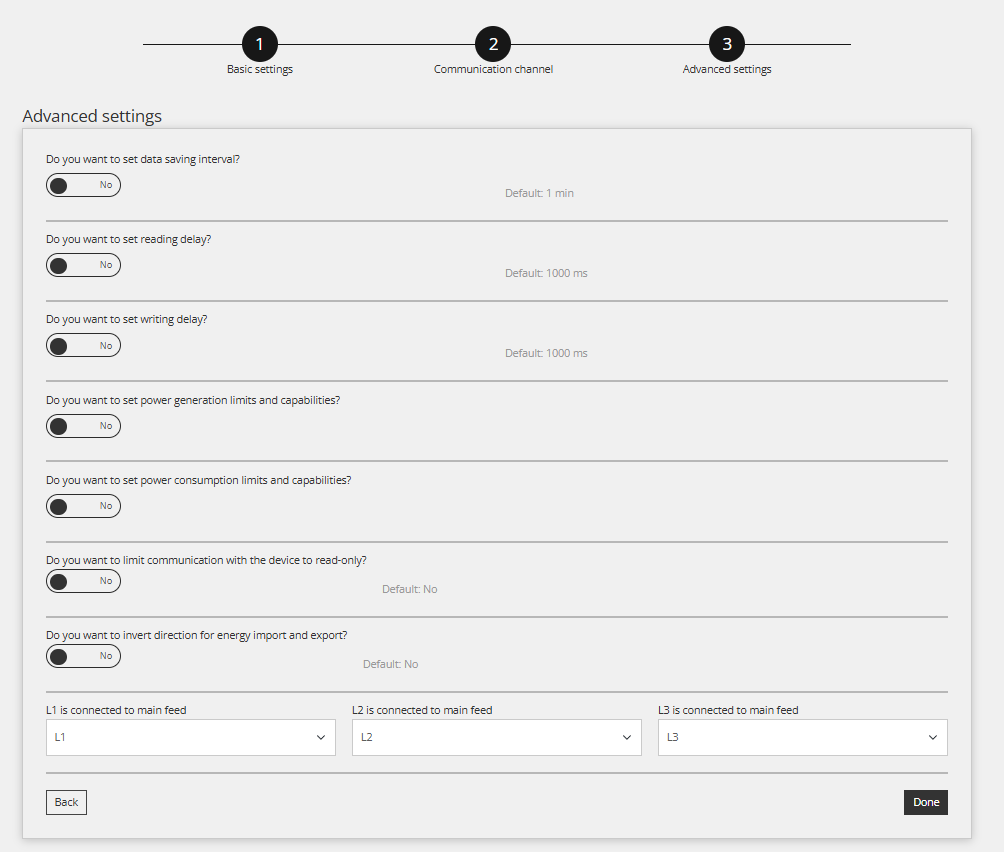

4.4 Impostazioni avanzate
Questa sezione viene utilizzata se è necessario soddisfare le esigenze particolari della sede. Per impostazione predefinita, non è necessario apportare modifiche alle Impostazioni avanzate.
5. Letture dal dispositivo
Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Ciò avviene in 'Dispositivo/Siemens IM350/150/Ultima misurazione'.
Una volta aggiunto correttamente il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
