Collegare e configurare il controller Pixii Powershaper e Home Reduxi (TCP/IP e RS485)

1. Panoramica

Pixii PowerShaper e Pixii Home supportano due metodi di comunicazione Modbus indipendenti per l'integrazione con il controller Reduxi:

Modalità di comunicazione supportate:

• Modbus TCP/IP su Ethernet
• Modbus RTU su RS485 (COM Seriale4)

Viene utilizzato un solo metodo di comunicazione alla volta, a seconda della progettazione del sito e dell'infrastruttura disponibile.

2. Opzione di Comunicazione A – Modbus TCP/IP

2.1 Descrizione

Modbus TCP/IP è il metodo di comunicazione raccomandato e più comunemente utilizzato.

Caratteristiche:

• Comunicazione tramite Ethernet
• Pixii e Reduxi devono trovarsi sulla stessa rete IP
• Commissioning e troubleshooting più semplici

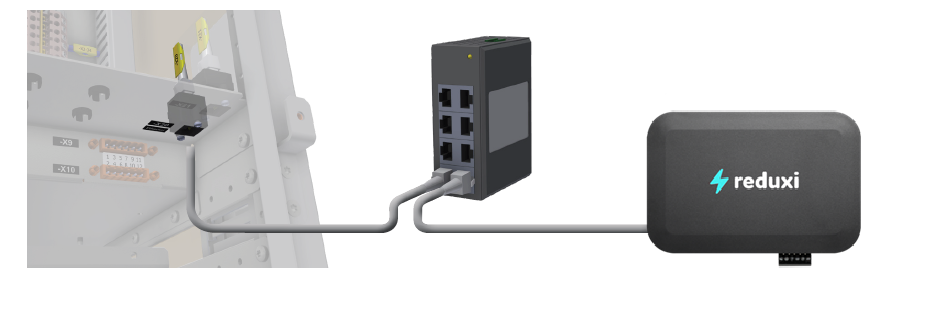

2.2 Connessione Fisica – Modbus TCP/IP

1. Collegare Pixii PowerShaper / Pixii Home alla rete locale utilizzando un cavo Ethernet.
2. Collegare il controller Reduxi alla stessa rete locale.

Esempi di connessione Ethernet:

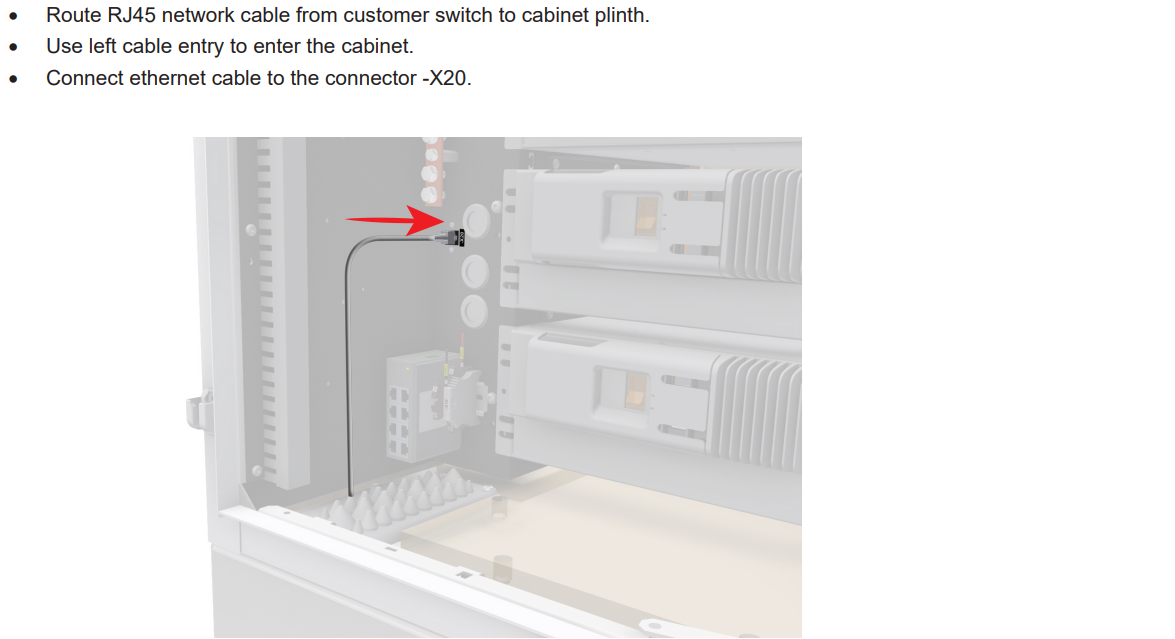

• Pixii PowerShaper

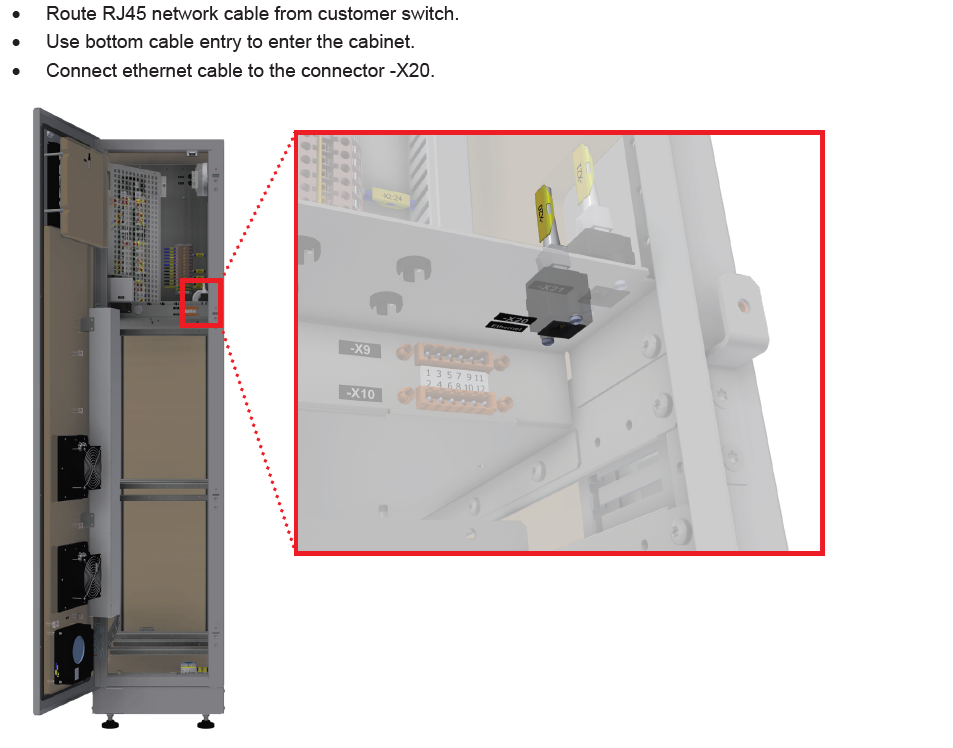

• Pixii Home

2.3 Configurazione di Rete (Pixii)

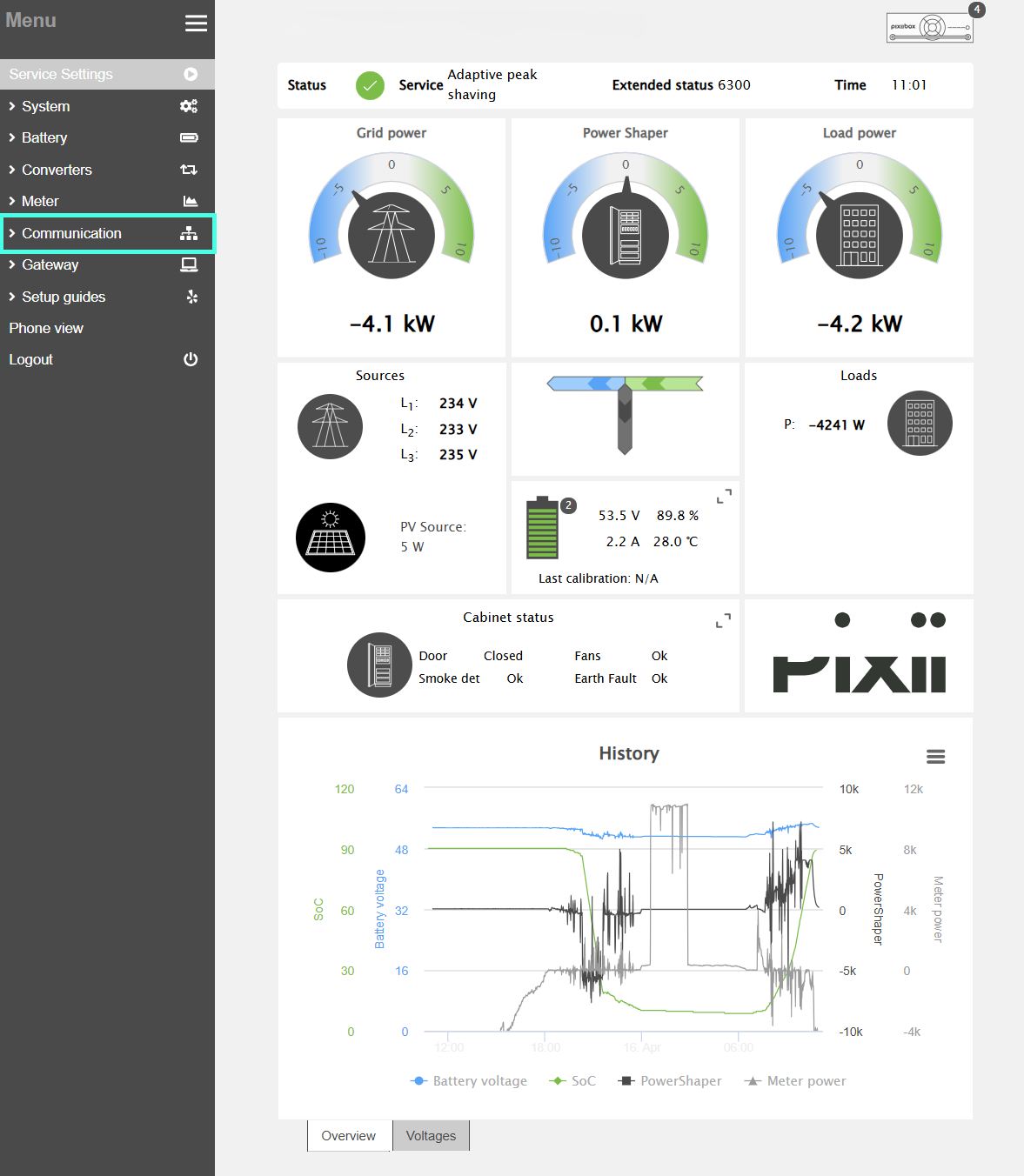

1. Accedere all'interfaccia utente Pixii
   (App Pixii Home per Pixii Home, Interfaccia Web per PowerShaper)

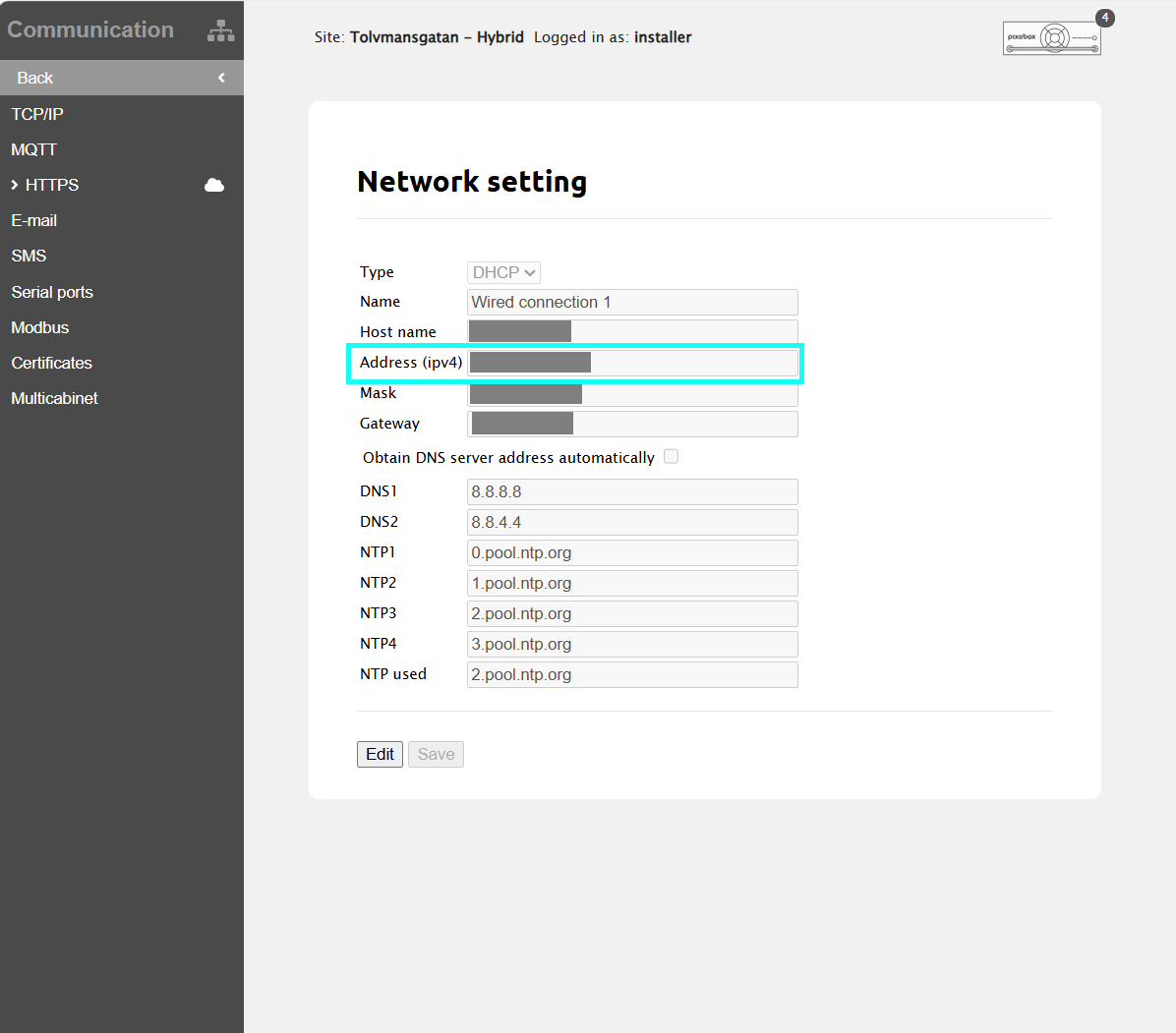

2. Navigare su:

Comunicazione → Impostazioni di rete

3. Configurare:

• Indirizzo IP
  → IP statico raccomandato
• Maschera subnet
• Gateway (se necessario)

4. Registrare l'indirizzo IP Pixii per la configurazione Reduxi.

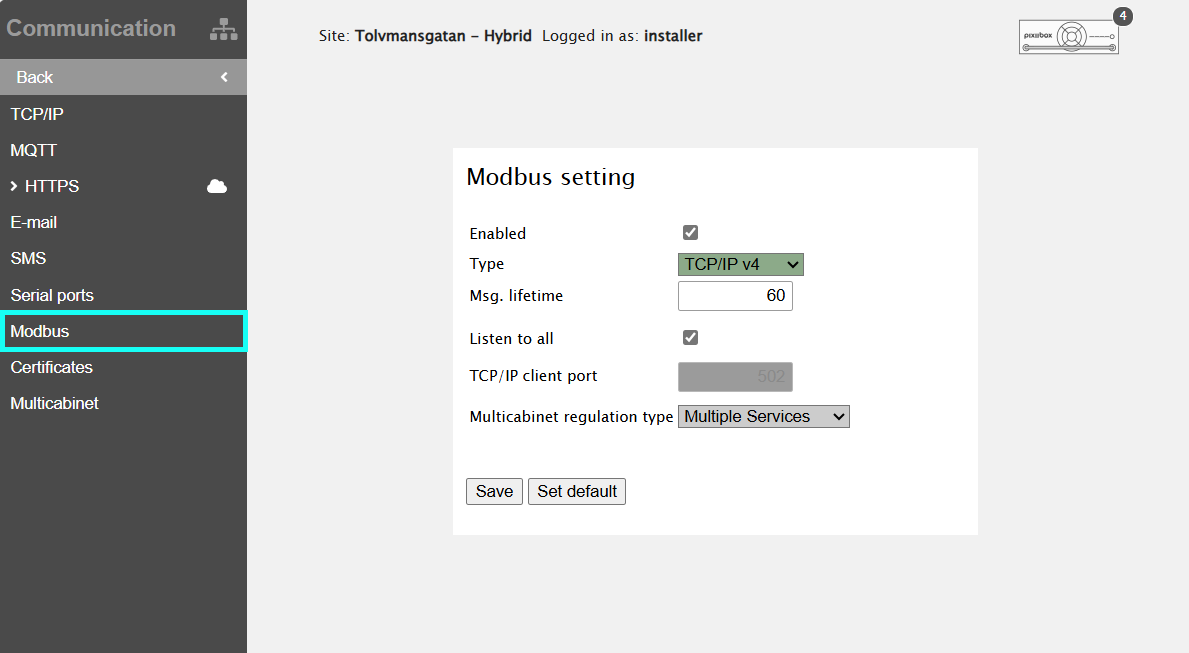

2.4 Configurazione Modbus TCP (Pixii)

1. Navigare su:

Menu → Comunicazione → Modbus

2. Impostare:

• Abilitato: Sì
• Tipo: TCP/IP
• Porta TCP: 502 (predefinito)

3. Salvare le impostazioni.

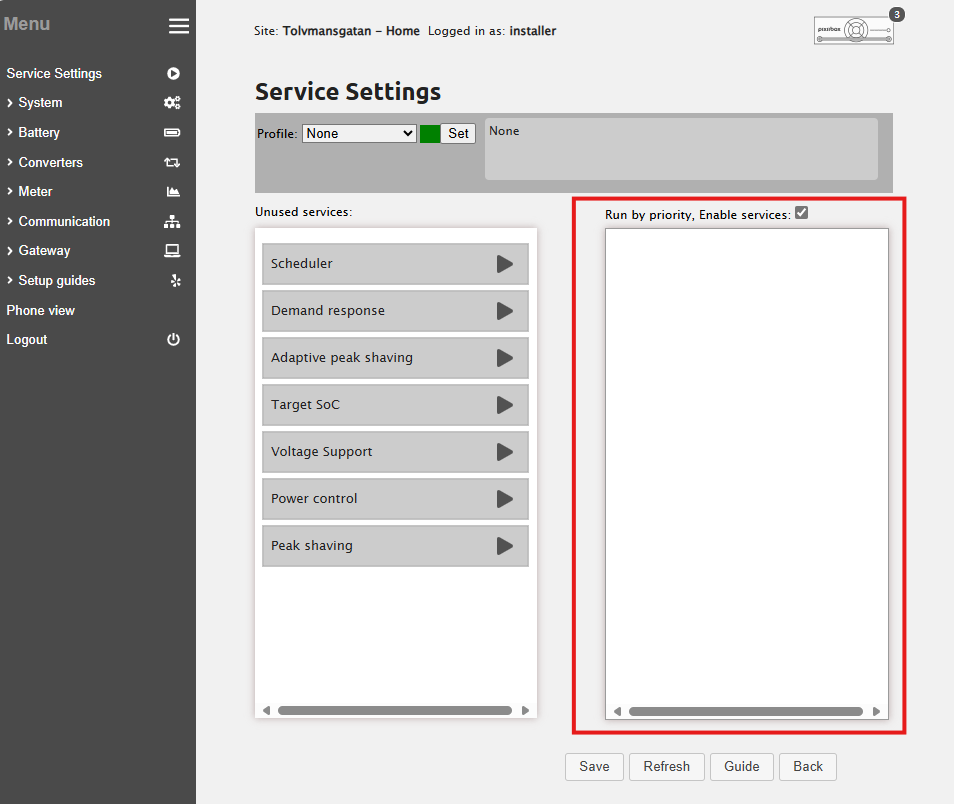

2.5 Tipo di Regolazione Multicabinet (Richiesto per Modbus TCP)

Navigare su:

Menu → Comunicazione → Modbus

Sono disponibili due opzioni:

Servizi Multipli

• La logica di controllo interna Pixii è attiva
• Reduxi agisce come sistema di supervisione

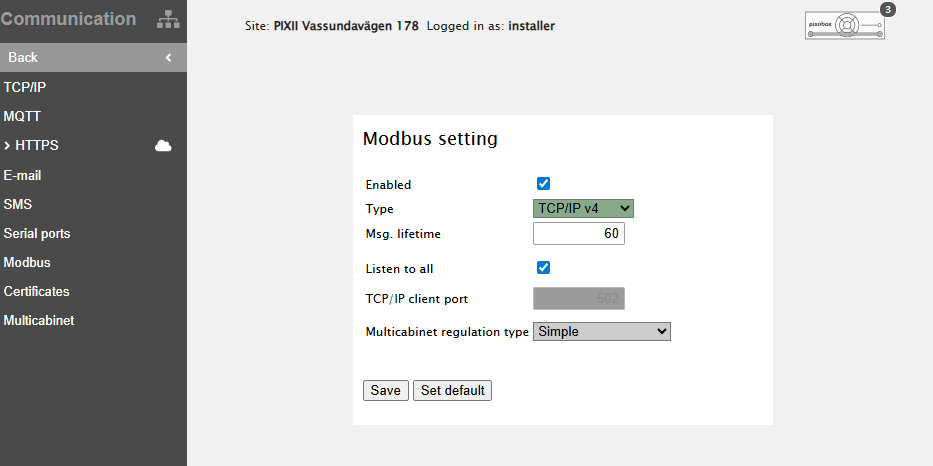

Modbus Semplice

• Reduxi assume il controllo completo
• Pixii opera come dispositivo controllato

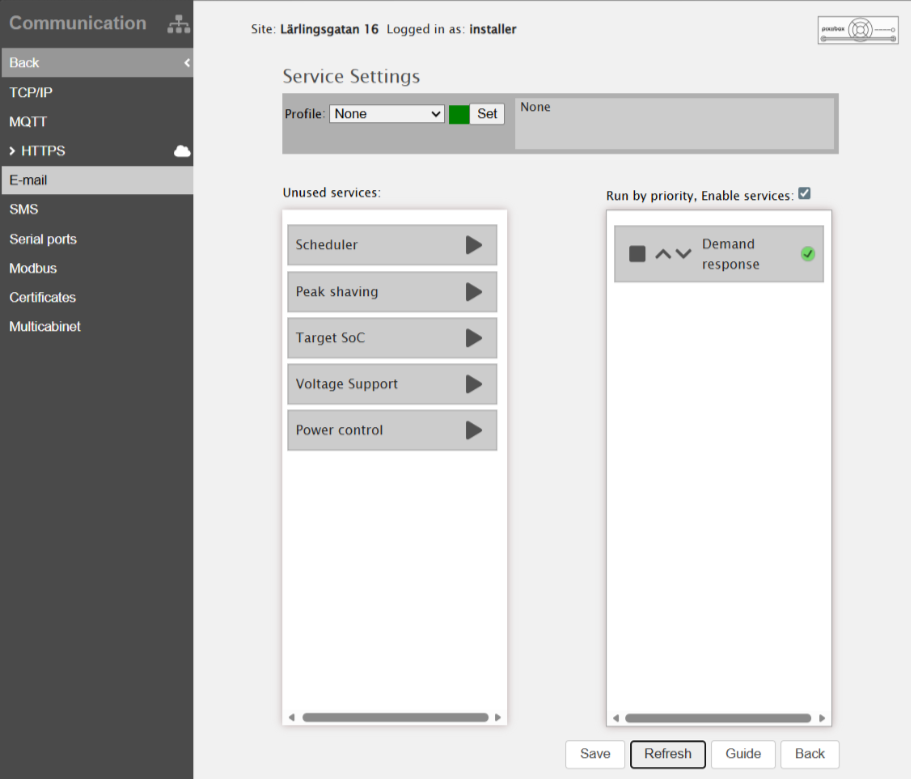

per abilitare una corretta risposta del sistema, è stato necessario attivare la Risposta alla Domanda. Ciò avviene facendo clic sul pulsante di riproduzione (spostandolo verso destra) e quindi salvando l'impostazione.


Se la comunicazione Modbus non funziona correttamente, riavviare PIXII.

Nota:
La modifica del tipo di regolazione del Multicabinet può essere applicata solo dal supporto Pixii.

3. Opzione di Comunicazione B – Modbus RTU su RS485

3.1 Descrizione

Modbus RTU su RS485 viene utilizzato quando:

• Ethernet non è disponibile
• È richiesto un bus industriale seriale

Caratteristiche:

• Comunicazione seriale
• Richiede accesso al cabinet
• Utilizza Pixii Gateway COM Seriale4

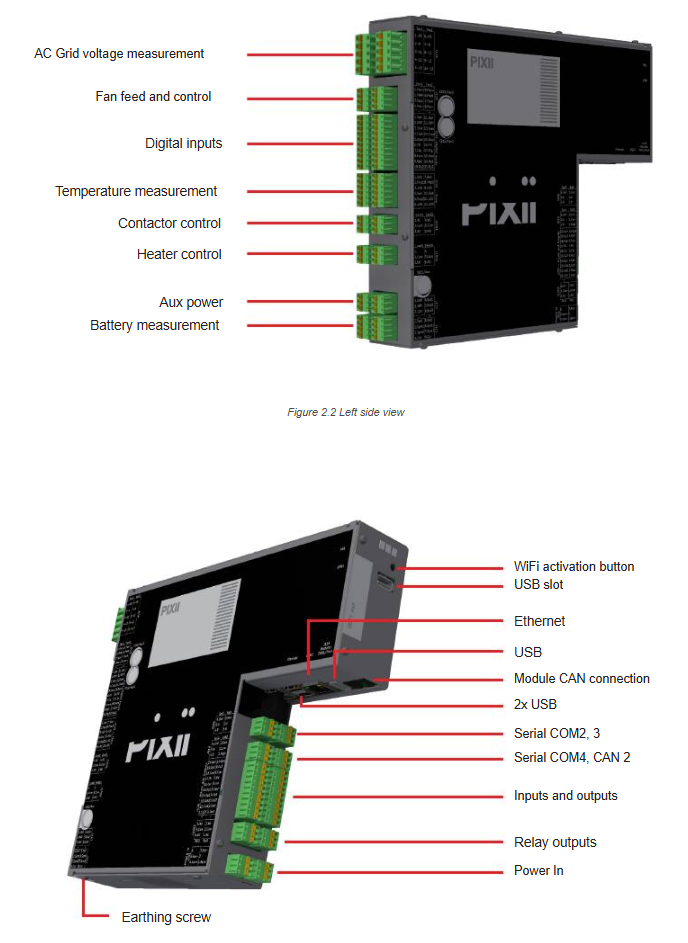

3.2 Posizione Fisica RS485

• RS485 si trova sul Pixii Gateway
• Punto di connessione: COM Seriale4
• Accesso fisico: all'interno del cabinet Pixii
• Riferimento: Figura 2.3 – Vista laterale destra (COM Seriale4)

3.3 Configurazione Ruolo Multicabinet (Richiesto per RS485)

Navigare su:

Sistema → Impostazioni generali

Sistema a armadio singolo:

• Ruolo Multicabinet: Client

Sistema Multi-armadio:

• Un armadio: Master
• Tutti gli altri: Client

Nota:
Il ruolo Multicabinet è indipendente dai ruoli Modbus master/slave.
Pixii è sempre uno slave Modbus.

3.4 Configurazione Porta Seriale (RS485)

Navigare su:

Menu → Comunicazione → Porte seriali

Selezionare la scheda Porta Seriale “4” (COM4) e configurare:

Salvare le impostazioni.

3.5 Configurazione Modbus RTU

Navigare su:

Menu → Comunicazione → Modbus

Impostare:

Per sistemi multi-armadio:

• Ogni armadio deve utilizzare un indirizzo Modbus univoco.

Salvare le impostazioni.

4. Aggiunta di Pixii al Controller Reduxi

Questo passaggio è identico per entrambe le opzioni di comunicazione, eccetto per il tipo di connessione selezionato.

4.1 Aggiungi dispositivo

Accedere al configuratore Reduxi e selezionare Aggiungi dispositivo.

4.2 Impostazioni di base del dispositivo

• Tipo di dispositivo: Batteria
• Tipo: Pixii PowerShaper o Pixii Home
• Nome: Definito dall'utente

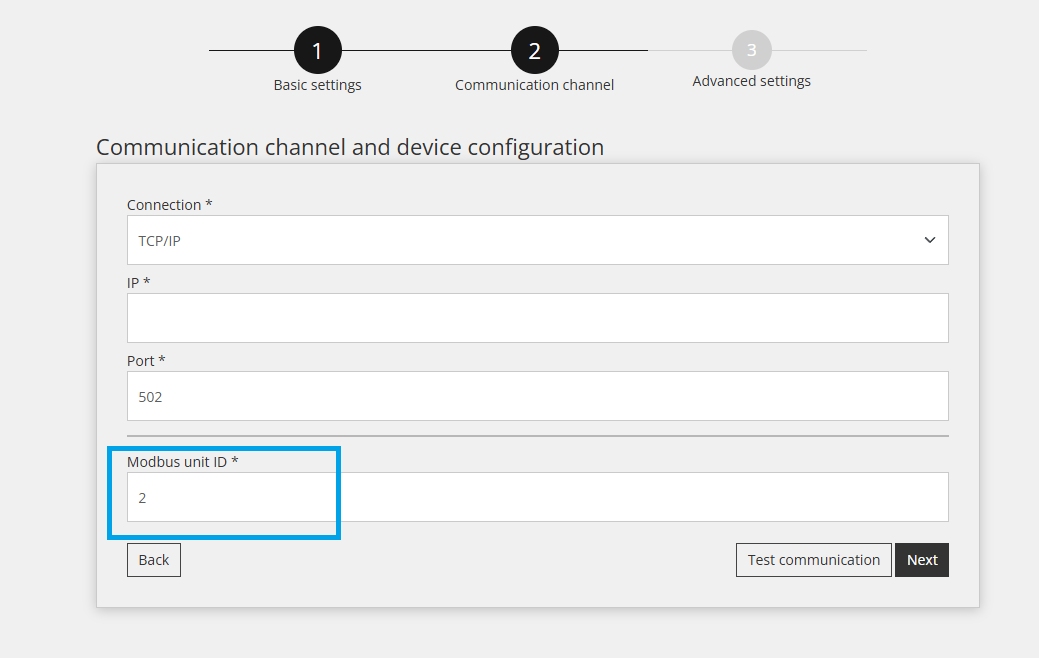

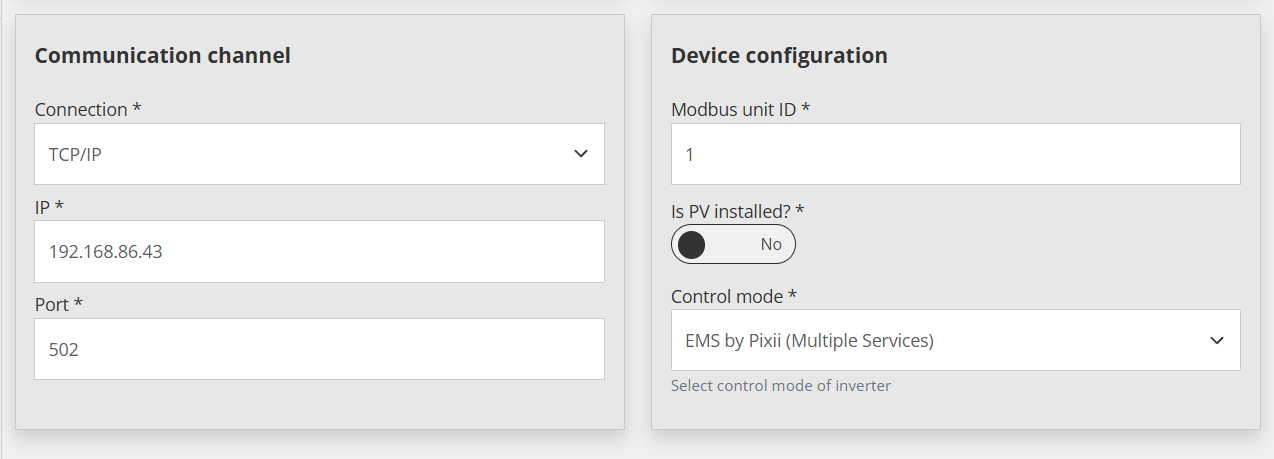

4.3 Selezione Canale di Comunicazione

Selezionare il tipo di comunicazione:

• TCP/IP → per Modbus TCP
• Seriale RS485 → per Modbus RTU

Impostare i parametri di conseguenza.

4.4 Test di Comunicazione

Utilizzare Testa la comunicazione.

Risultati possibili:

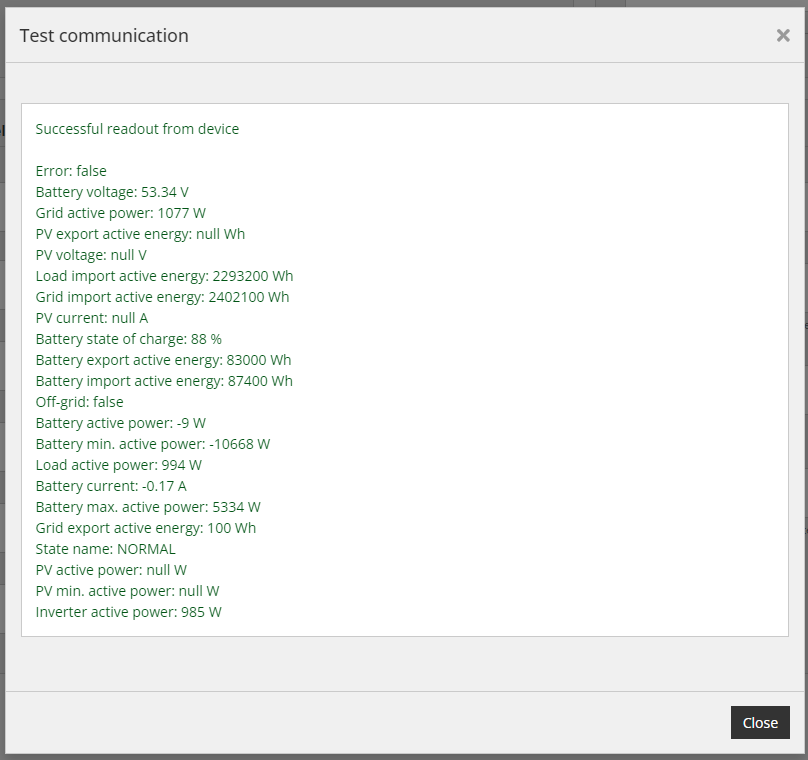

• ✅ Comunicazione riuscita

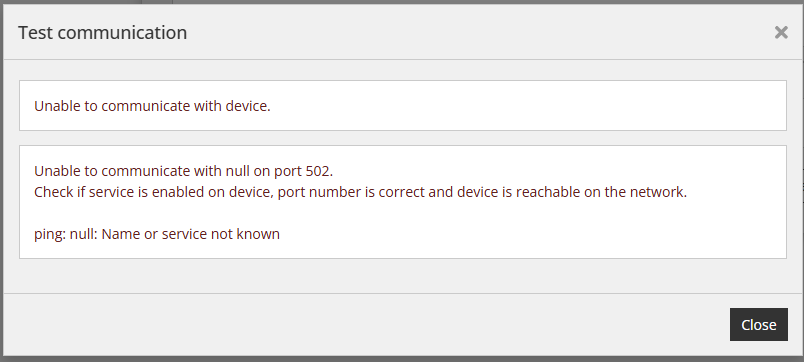

• ❌ Comunicazione fallita

5. Impostazioni avanzate

L'impostazione avanzata è arbitraria e dipende dalle esigenze specifiche del luogo in cui è installato il controller Reduxi. Dopo aver completato tutte le impostazioni avanzate, premere il pulsante "Fine" sul lato in basso a destra.

6. Impostazioni/definizione di controllo per dispositivi PIXII nel configuratore Reduxi

Il controllo del sistema PIXII può essere eseguito con due opzioni, come descritto nel punto 3.3, Impostazioni Modbus PIXII. A seconda dell'opzione utilizzata, l'utente deve anche essere consapevole che il tipo di controllo appropriato deve essere definito sul configuratore Reduxi per ogni dispositivo PIXII aggiunto al sistema.

Nel caso in cui il dispositivo Servizi Multipli sotto il menu Dispositivi/PIXII/Dettagli/tutte le impostazioni debba essere configurato, come mostrato nell'immagine seguente:

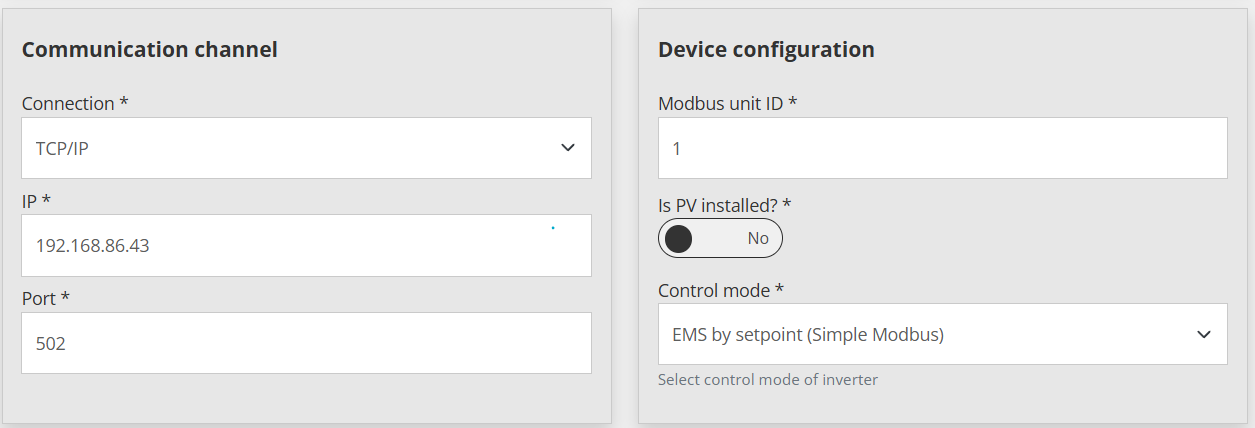

Nel caso in cui il dispositivo Modbus Semplice nel menu Dispositivi/PIXII/Dettagli/tutte le impostazioni, debba essere configurato, come mostrato nell'immagine seguente:

7. Ultime misurazioni

Dopo aver stabilito con successo la comunicazione con il dispositivo appena aggiunto, i suoi valori possono essere verificati sotto Dispositivi/PIXII PowerSharper nel configuratore Reduxi come test aggiuntivo.

Per un controllo avanzato della batteria, integrare il dispositivo nella strategia del sistema Reduxi. Sotto Dispositivi/PIXII PowerSharper o Home nel configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influiscano sulla batteria.

Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.

Dopo aver aggiunto con successo il dispositivo, questo può essere monitorato e controllato anche tramite l'applicazione Reduxi.
