Come collegare Pixii PowerShaper e Home (TCP/IP e RS485) al Reduxi Controller
Collegare Pixii PowerShaper e Pixii Home al Reduxi Controller tramite Modbus TCP/IP o Modbus RTU su RS485.
Descrizione testuale di questa immagine

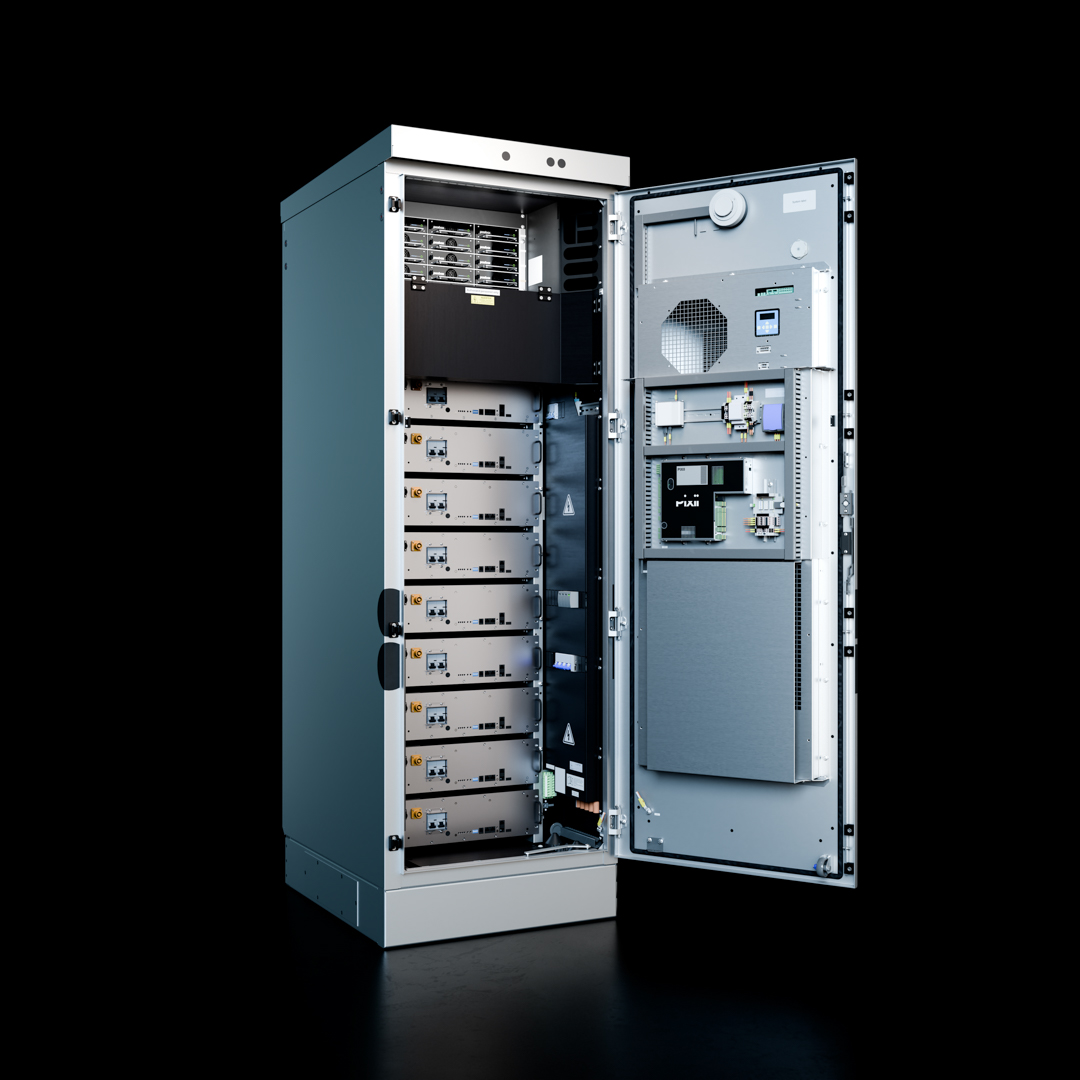

Foto di un alto armadio batterie grigio da pavimento su sfondo nero con pavimento riflettente. Lo sportello dell'armadio è aperto verso destra. All'interno, lo scomparto di sinistra mostra una pila di moduli batteria in file, con apparecchiature di controllo in alto; l'interno dello sportello porta una griglia rotonda per ventola o aerazione e altre apparecchiature. Nessun testo o etichetta leggibile. La didascalia esistente la indica come armadio batterie Pixii PowerShaper (immagine del produttore).
1 Documentazione tecnica
Pixii PowerShaper e Pixii Home supportano due metodi di comunicazione Modbus indipendenti per l'integrazione con il Reduxi Controller. Pagine del produttore:
- Pixii PowerShaper – Pagina del prodotto del produttore
- Pixii Home – Pagina del prodotto del produttore
- Pixii document center – Schede tecniche e manuali del produttore
2 Attrezzatura necessaria
Preparare quanto segue. Usare un solo metodo di comunicazione alla volta.
- Reduxi Controller (installato e online)
- Pixii PowerShaper o Pixii Home
- Accesso all'interfaccia utente di Pixii (app Pixii Home per Pixii Home, interfaccia web per PowerShaper)
- Modbus TCP/IP: cavo Ethernet e una rete locale condivisa da Pixii e dal Reduxi Controller
- Modbus RTU su RS485: cavo RS485 e accesso all'interno dell'armadio Pixii (Pixii Gateway, Serial COM4)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Panoramica del sistema e cablaggio
3.1 Metodi di comunicazione
Pixii PowerShaper e Pixii Home supportano due metodi di comunicazione indipendenti:
- Modbus TCP/IP su Ethernet
- Modbus RTU su RS485 (Serial COM4)
Si usa un solo metodo di comunicazione alla volta. Dipende dalla progettazione del sito e dall'infrastruttura disponibile.
3.2 Modbus TCP/IP
Modbus TCP/IP è il metodo consigliato e più utilizzato. Funziona su Ethernet. Pixii e Reduxi devono trovarsi nella stessa rete IP. Messa in servizio e risoluzione dei problemi sono più semplici.
- Collegare Pixii PowerShaper o Pixii Home alla rete locale con un cavo Ethernet.
- Collegare il Reduxi Controller alla stessa rete locale.
Esempi di collegamento Ethernet:
Descrizione testuale di questa immagine
Schermata di una pagina di istruzioni di installazione tagliata in alto, con tre punti elenco: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Sotto: una foto sbiadita dell'interno di un armadio per apparecchiature grigio con due unità montate a rack con alette di raffreddamento sulla destra. Una freccia rossa indica una spina del cavo in un'apertura rotonda a sinistra dell'unità superiore. Un cavo nero va dalla spina in basso fino allo zoccolo dell'armadio.
Descrizione testuale di questa immagine
Immagine di istruzioni con tre punti elenco in alto: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Sotto: a sinistra il disegno di un armadio grigio alto e stretto visto da davanti a sinistra con lo sportello aperto; un piccolo quadrato rosso contrassegna un punto in alto a destra all'interno dell'armadio. Linee rosse punteggiate vanno dal quadrato a un grande ingrandimento in riquadro rosso a destra. L'ingrandimento mostra una piastra di montaggio con due morsettiere con le etichette -X9 e -X10 (etichette piccole), una piccola spina o un connettore nero sopra di esse e un componente giallo in alto. Il quadrato rosso indica la posizione del connettore ethernet.
Descrizione testuale di questa immagine
Schema di collegamento di un armadio, di uno switch di rete e di un Reduxi Controller. A sinistra: una foto sbiadita dell'interno di un armadio grigio con un piccolo connettore nero sul bordo superiore. Un cavo di rete grigio va da quel connettore a uno switch di rete industriale nero con otto porte RJ45 al centro (due file da quattro). Un secondo cavo grigio va dallo switch a un Reduxi Controller scuro sulla destra (logo reduxi, connettore a spina nero in basso a destra). Nessuna etichetta di testo oltre al logo reduxi.
3.3 Modbus RTU su RS485
Usare Modbus RTU su RS485 quando Ethernet non è disponibile o serve un bus industriale seriale. È un collegamento seriale, richiede l'accesso all'armadio e usa il Serial COM4 del Pixii Gateway.
Descrizione testuale di questa immagine
Schema tratto da un documento del produttore che mostra un modulo nero Pixii Gateway con morsettiere verdi a innesto, in due viste, con linee di richiamo rosse ed etichette. Prima vista (didascalia Figure 2.2 Left side view): etichette delle morsettiere sul bordo sinistro, dall'alto in basso: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Il logo Pixii è stampato sul modulo. Seconda vista (modulo ruotato, parte superiore tagliata in cima alla seconda sezione): etichette USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In ed Earthing screw (che indica l'angolo in basso a sinistra).
- La RS485 si trova sul Pixii Gateway
- Punto di collegamento: Serial COM4
- Accesso fisico: all'interno dell'armadio Pixii
- Riferimento: Figure 2.3 – Right side view (Serial COM4)
4 Configurazione del dispositivo su Pixii
Configurare solo la sezione del metodo utilizzato: da 4.1 a 4.3 per Modbus TCP/IP, da 4.4 a 4.6 per Modbus RTU su RS485.
4.1 Impostazioni di rete (Modbus TCP/IP)
Accedere all'interfaccia utente di Pixii (app Pixii Home per Pixii Home, interfaccia web per PowerShaper) e andare in Communication → Network settings.
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di Pixii. Menu scuro a sinistra con il titolo Menu: Service Settings (evidenziato), System, Battery, Converters, Meter, Communication (racchiuso in una cornice ciano), Gateway, Setup guides, Phone view, Logout. Area principale, riga superiore: Status (segno di spunta verde), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tre indicatori: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Riquadro Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logo Pixii. Sotto: un grafico lineare History con legenda Battery voltage, SoC, PowerShaper, Meter power e assi per tensione della batteria (da 0 a 64), SoC (da 0 a 120), potenza (da -10k a 10k). Schede in basso: Overview, Voltages.
Configurare:
- Indirizzo IP (si consiglia un IP statico)
- Subnet mask
- Gateway (se necessario)
Annotare l'indirizzo IP di Pixii. Serve per la configurazione in Reduxi.
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di Pixii, pagina Network setting. Menu scuro a sinistra: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Intestazione: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Campi: Type: DHCP (menu a discesa in grigio); Name: Wired connection 1; Host name; Address (ipv4), racchiuso in un rettangolo ciano; Mask; Gateway; Obtain DNS server address automatically: casella non selezionata; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Pulsanti: Edit, Save (in grigio).
4.2 Modbus TCP
Andare in Menu → Communication → Modbus e impostare:
| Parametro | Valore |
|---|---|
| Enabled | Yes |
| Tipo | TCP/IP |
| TCP Port |
502 (predefinito) |
Salvare le impostazioni.
Descrizione testuale di questa immagine
Schermata di un'interfaccia web di Pixii. Menu scuro a sinistra con il titolo Communication e le voci: Back, TCP/IP, MQTT, HTTPS (con un'icona del cloud), E-mail, SMS, Serial ports, Modbus (evidenziato da una cornice ciano), Certificates, Multicabinet. Testo dell'intestazione: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Pannello principale con il titolo Modbus setting: Enabled: selezionata; Type: TCP/IP v4 (menu a discesa verde); Msg. lifetime: 60; Listen to all: selezionata; TCP/IP client port: in grigio, valore; Multicabinet regulation type: Multiple Services. Pulsanti: Save, Set default.
4.3 Multicabinet regulation type (necessario per Modbus TCP)
Andare in Menu → Communication → Modbus. Sono disponibili due opzioni:
Multiple Services
- La logica di controllo interna di Pixii è attiva
- Reduxi agisce come sistema di supervisione
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di Pixii, pagina Service Settings, intestazione Site: Tolvmansgatan – Home, Logged in as: installer. Menu scuro a sinistra Menu (tagliato a sinistra): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Menu a discesa Profile: None, quadrato verde, pulsante Set, riquadro grigio che mostra None. Elenco Unused services con frecce play: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. L'elenco a destra con il titolo Run by priority, Enable services (casella selezionata) è vuoto ed è racchiuso da un rettangolo rosso. Pulsanti: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi assume il controllo completo
- Pixii funziona come dispositivo controllato
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di Pixii. Menu scuro a sinistra con il titolo Communication: Back, TCP/IP, MQTT, HTTPS (con icona del cloud), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Intestazione: Site: PIXII Vassundavägen 178, Logged in as: installer. Pannello Modbus setting: Enabled: selezionata; Type: TCP/IP v4 (menu a discesa verde); Msg. lifetime: 60; Listen to all: selezionata; TCP/IP client port: riquadro grigio; Multicabinet regulation type: Simple. Pulsanti: Save, Set default.
Perché il sistema risponda correttamente, attivare Demand Response. Fare clic sul pulsante play (spostarlo verso destra) e salvare l'impostazione.
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di Pixii, in due parti. Menu scuro a sinistra con il titolo Communication: Back, TCP/IP, MQTT, HTTPS (con icona del cloud), E-mail (evidenziata in chiaro), SMS, Serial ports, Modbus, Certificates, Multicabinet. Intestazione: Site: Lärlingsgatan 16, Logged in as: installer. Pagina Service Settings: menu a discesa Profile: None, un quadrato verde, pulsante Set e un riquadro grigio che mostra None. Elenco a sinistra Unused services con frecce play: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. L'elenco a destra con il titolo Run by priority, Enable services (casella selezionata): una voce Demand response con un quadrato di stop, frecce su e giù e un segno di spunta verde. Entrambi gli elenchi hanno una barra di scorrimento orizzontale. Pulsanti in basso: Save, Refresh (con contorno), Guide, Back.
4.4 Multicabinet role (necessario per RS485)
Andare in System → General settings.
| Sistema | Multicabinet role |
|---|---|
| Sistema a singolo armadio | Cliente |
| Sistema a più armadi | Un armadio: Master. Tutti gli altri: Client. |
4.5 Porta seriale (RS485)
Andare in Menu → Communication → Serial ports. Selezionare la scheda Serial Port 4 (COM4) e configurare:
| Parametro | Valore |
|---|---|
| Enabled | Yes |
| Baud rate | 19200 |
| Bit di dati | 8 |
| Bit di stop | 1 |
| Parità | None |
Salvare le impostazioni.
4.6 Modbus RTU
Andare in Menu → Communication → Modbus e impostare:
| Parametro | Valore |
|---|---|
| Enabled | Yes |
| Tipo | RS485 RTU |
| Durata del messaggio | 60 |
| Identità della porta seriale | 4 |
| Indirizzo Modbus seriale |
1 (singolo armadio) |
| Multicabinet regulation type | simple |
Nei sistemi a più armadi, ogni armadio deve avere un indirizzo Modbus univoco.
Salvare le impostazioni.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere Pixii al Reduxi Controller
Questo passaggio è lo stesso per entrambi i metodi di comunicazione, tranne per il tipo di connessione selezionato.
6.1 Impostazioni di base
Accedere al Reduxi Configurator (vedere Punto 5) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passaggio, definire le impostazioni di base:
- Tipo di dispositivo:
Battery - Type:
Pixii PowerShaperoPixii Home - Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 1 di 3. Barra di avanzamento con tre passaggi: 1 Basic settings (attivo, cerchio nero), 2 Communication channel (grigio), 3 Advanced settings (grigio). Titolo: Basic settings. Campi: Device type * : menu a tendina vuoto; Type * : menu a tendina vuoto; Name * : campo di testo vuoto. Pulsanti: Back (in basso a sinistra), Next (in basso a destra, scuro).
6.2 Impostazioni di comunicazione
Selezionare il tipo di comunicazione e impostare di conseguenza i parametri. Usare i valori impostati su Pixii (vedere punto 4).
| Tipo di comunicazione | Da usare per |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Descrizione testuale di questa immagine
Schermata della procedura guidata di Reduxi Configurator con tre passi: 1 Basic settings (completato, nero), 2 Communication channel (corrente, nero), 3 Advanced settings (grigio). Titolo: Communication channel and device configuration. Connection *: TCP/IP. IP *: vuoto. Port *: 502. Modbus unit ID *: 2, racchiuso in un rettangolo blu. Pulsanti: Back, Test communication, Next (scuro).
6.3 Testare la comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge Pixii una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Il test restituisce uno di due risultati:
Descrizione testuale di questa immagine
Schermata di una finestra di dialogo intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra. Testo verde nel riquadro del contenuto: "Successful readout from device". Valori elencati: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Pulsante in basso a destra: Close.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata Test communication (X di chiusura in alto a destra). Primo riquadro: Unable to communicate with device. Secondo riquadro con testo rosso: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Pulsante: Close (scuro).
6.4 Impostazioni avanzate
Le impostazioni avanzate sono facoltative. Dipendono dalle esigenze del luogo in cui è installato il Reduxi Controller. Dopo aver completato tutte le impostazioni avanzate, premere Done in basso a destra.
Descrizione testuale di questa immagine
Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 3 di 3 (Advanced settings). Barra di avanzamento con tre cerchi neri 1 Basic settings, 2 Communication channel, 3 Advanced settings (attivo). Titolo: Advanced settings. Otto domande sì/no, ciascuna con un interruttore disattivato e un piccolo suggerimento sul valore predefinito a destra: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (ultima domanda, testo piccolo; Default: No). Riga inferiore con tre menu a tendina: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Pulsanti: Back (a sinistra) e un pulsante scuro a destra (etichetta piccola, riporta Done).
7 Controllare le letture e impostare il controllo
7.1 Impostazioni di controllo per i dispositivi Pixii
Il sistema Pixii si controlla in due modi (vedere punto 4, punto 4.3). A seconda dell'opzione, impostare nel Reduxi Configurator il control type corrispondente per ogni dispositivo Pixii aggiunto.
Per Multiple Services, configurare il dispositivo in Devices – Pixii – Details – All settings come mostrato:
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator con due pannelli. Pannello sinistro Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pannello destro Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruttore su No. Control mode *: EMS by Pixii (Multiple Services), con il testo di suggerimento grigio Select control mode of inverter.
Per Simple Modbus, configurare il dispositivo in Devices – Pixii – Details – All settings come mostrato:
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator con due pannelli. Pannello sinistro Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Pannello destro Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruttore su No. Control mode *: EMS by setpoint (Simple Modbus), con il testo di suggerimento grigio Select control mode of inverter.
7.2 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori in Devices – Pixii PowerShaper nel Reduxi Configurator come ulteriore verifica.
Descrizione testuale di questa immagine
Schermata della pagina del dispositivo Reduxi per una pompa di calore, scheda Last measurements (schede: Last measurements, Analysis, Archive; un menu a tendina e un'icona di aggiornamento in alto a destra). Riquadri in alto: "Control type" con i pulsanti Auto (scuro) e Manual (evidenziato in verde acqua, selezionato); un secondo riquadro con una fila di quattro piccoli pulsanti, uno evidenziato in verde acqua (etichette piccole: Off.). Scheda "Current": tre valori 0.55, 0.57, 0.59 (etichette delle fasi e unità piccole). Scheda "Power": tre valori 0.4, 0.0, 0.4. Scheda "Energy": un valore 78.7. Scheda "Other": righe con i valori OFF, MANUAL, OFF, OFF, ON. Scheda "Settings": valori di tensione 246.00, 244.40, 246.30. Ogni valore ha un piccolo indicatore di data e ora.
7.3 Attivare il controllo da parte di Reduxi
Per il controllo avanzato della batteria, integrare il dispositivo nella strategia del sistema Reduxi. In Devices – Pixii PowerShaper o Pixii Home nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla batteria.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo anche tramite l'applicazione Reduxi.
✓ Riepilogo
Preparazione (punti 1–3): Leggere le pagine del produttore e scegliere un metodo: Modbus TCP/IP su Ethernet (consigliato) o Modbus RTU su RS485 su Serial COM4.
Pixii (punto 4): Impostare la rete e le impostazioni Modbus su Pixii. TCP: indirizzo IP, porta 502, Multicabinet regulation type. RTU: Multicabinet role, porta seriale 4 con 19200 baud e impostazioni Modbus.
Aggiunta a Reduxi (punti 5–6): Aprire il Configurator e aggiungere il dispositivo con tipo Pixii PowerShaper o Pixii Home. Selezionare TCP/IP o Serial RS485. Eseguire Test communication.
Messa in servizio (punto 7): Impostare il control type per la propria opzione Pixii, controllare Last measurements e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che Pixii e il Reduxi Controller si trovino nella stessa rete IP e che indirizzo IP e porta 502 siano corretti (TCP). Per RTU, verificare che le impostazioni della porta seriale su Pixii corrispondano a quelle di Reduxi (vedere punto 4). |
| La comunicazione Modbus non funziona | Riavviare Pixii. |
| Il Multicabinet regulation type deve essere modificato | Solo il supporto Pixii può modificare il Multicabinet regulation type. |
| I comandi di Reduxi non hanno effetto su Pixii | Verificare che Demand Response sia attivato per Simple Modbus (vedere punto 4) e che il control type in Reduxi sia AUTO (vedere punto 7). |
| Collegamento RS485 non trovato | La RS485 si trova sul Pixii Gateway, Serial COM4, all'interno dell'armadio Pixii. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
