Collega Reduxi con Huawei SUN2000B C&I tramite Modbus TCP, consentendo la gestione dinamica delle tariffe, riducendo i costi energetici e sbloccando i guadagni tramite l'arbitraggio del mercato energetico.
1.Huawei SUN2000B C&I elementi per la connessione
Collegamento al manuale utente del sistema inverter SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Link per il manuale utente del sistema di batterie PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Link per l'utente per smartmeter DTSU666-H:
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&I connessione e Attivazione Modbus TCP/IP e ottenimento IP
2.1 Connetti a Smartlogger Huawei SUN2000B
Tutta la configurazione e la messa in servizio vengono eseguite tramite lo smart logger Huawei SUN2000B, pertanto la connessione a esso è fondamentale per i passaggi aggiuntivi descritti di seguito.
Una descrizione esatta di come connettersi allo smart logger Huawei SUN2000B è disponibile al link:

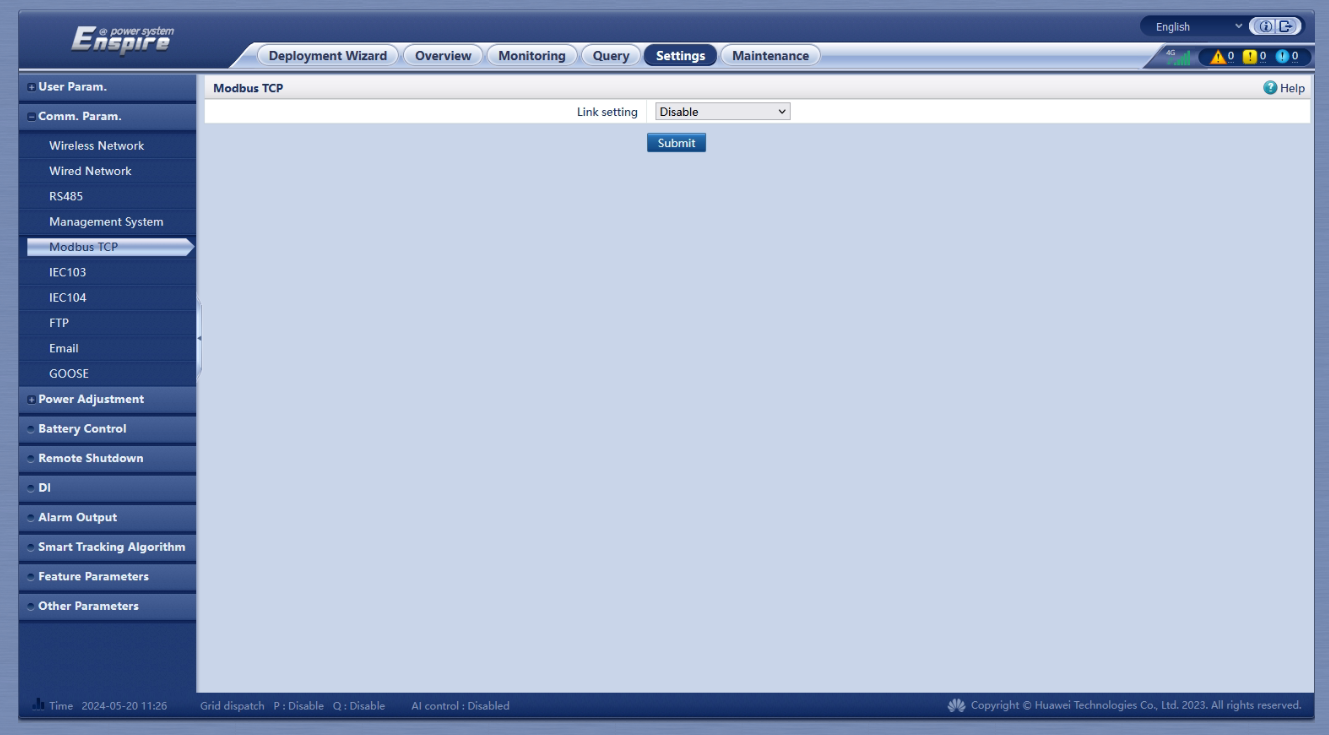

2.2 L'attivazione viene eseguita nel menu Impostazioni/Modbus TCP:
Il protocollo di comunicazione per la trasmissione dei dati nel caso di Reduxi e Huawei SUN2000B C&I è Modbus TCP/IP, che deve essere attivato nell'applicazione Huawei del sistema di alimentazione Enspire.
- Impostazioni Modbus TCP/IP, dove puoi impostare:
- Impostazioni collegamento. Abilitare,
- Modalità indirizzo: indirizzo logico (deve essere impostato su logico!)
- Indirizzo del logger: imposta l'indirizzo logico dello SmartLogger,
- Pianificazione rapida: disattiva.

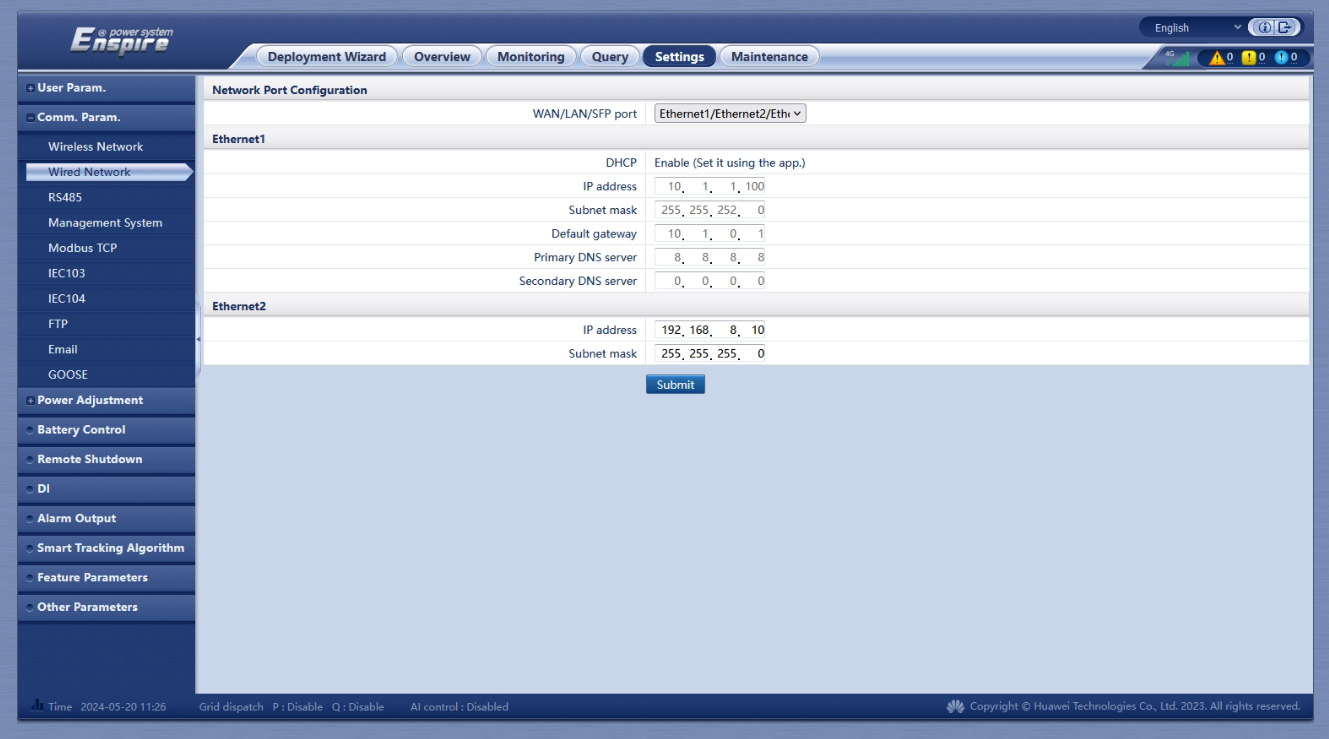

2.3 L'IP del logger Huawei SUN2000B si ottiene nel menu Impostazioni/Rete cablata o wireless:
3. Huawei SUN2000B Smart Logger Modbus ID per tutti gli elementi connessi

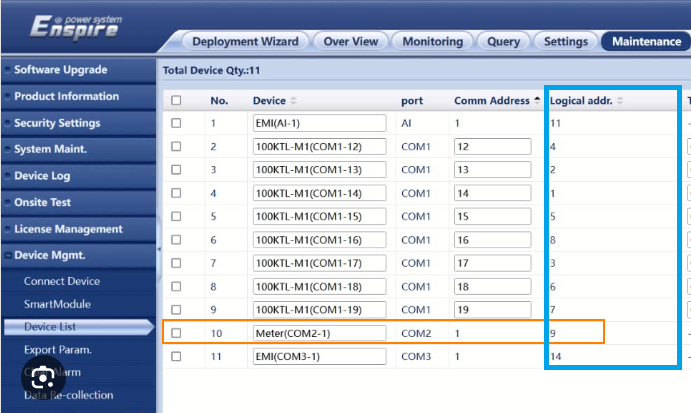

Tutti gli ID Modbus (indirizzi Modus) essenziali per la configurazione nel sistema Reduxi relativamente al punto 4.3 si ottengono nell'applicazione Enspire in Manutenzione/Elenco dispositivi:
3.1 C&I Sistema batteria PCS2000MA ID Modbus PCS ed ESS (spiegazione aggiuntiva per il sistema batteria)

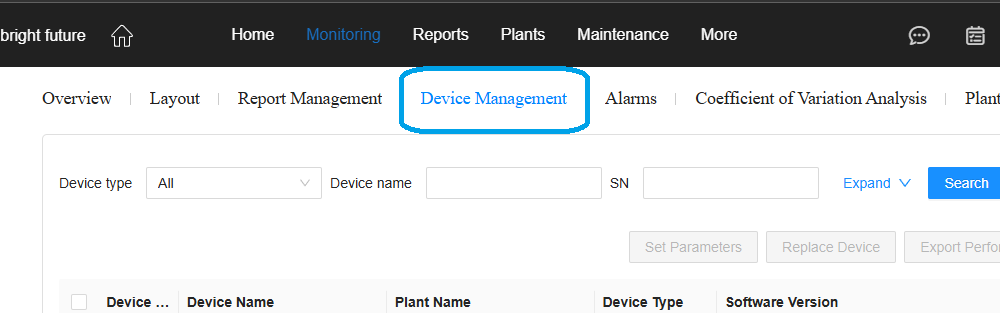

Poiché il sistema della batteria è costituito da due parti, controllo e monitoraggio, esistono due diversi indirizzi ID Modbus, entrambi ottenuti nell'app FusionSolar nella Gestione Home/Dispositivi, immagine sottostante:

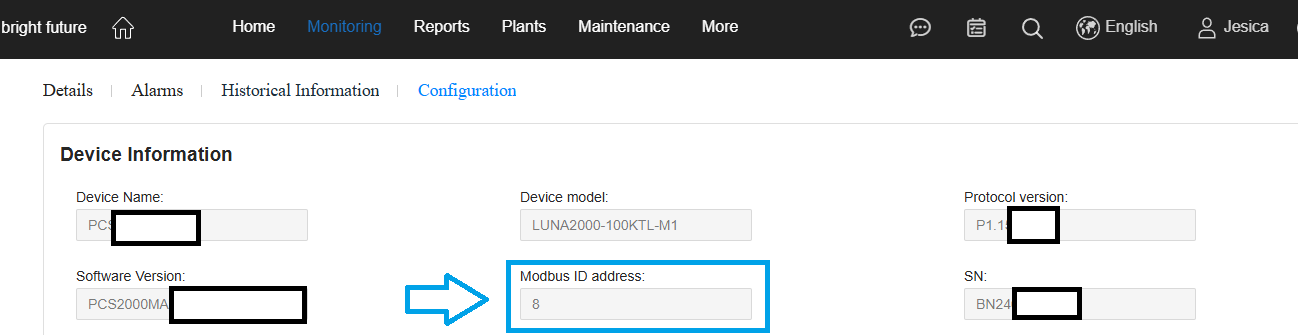

Per l'indirizzo PCS seleziona l'elemento PCS e clicca su Configurazione:

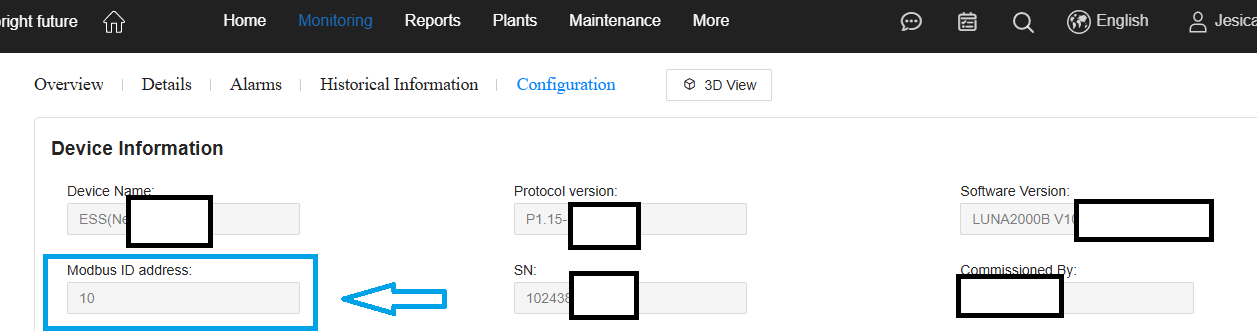

Per l'indirizzo PCS seleziona il tuo elemento ESS e clicca su Configurazione:
4. Appendice speciale per il controllo con il sistema Reduxi (importante!)
Huawei Logger offre la possibilità di controllare e regolare in modo indipendente le operazioni di lavoro per ogni inverter collegato. Poiché il sistema Reduy prende il controllo degli inverter, queste due cose potrebbero essere in conflitto. In questo caso, è necessario disabilitare il controllo del logger. Ciò avviene nelle due fasi seguenti.

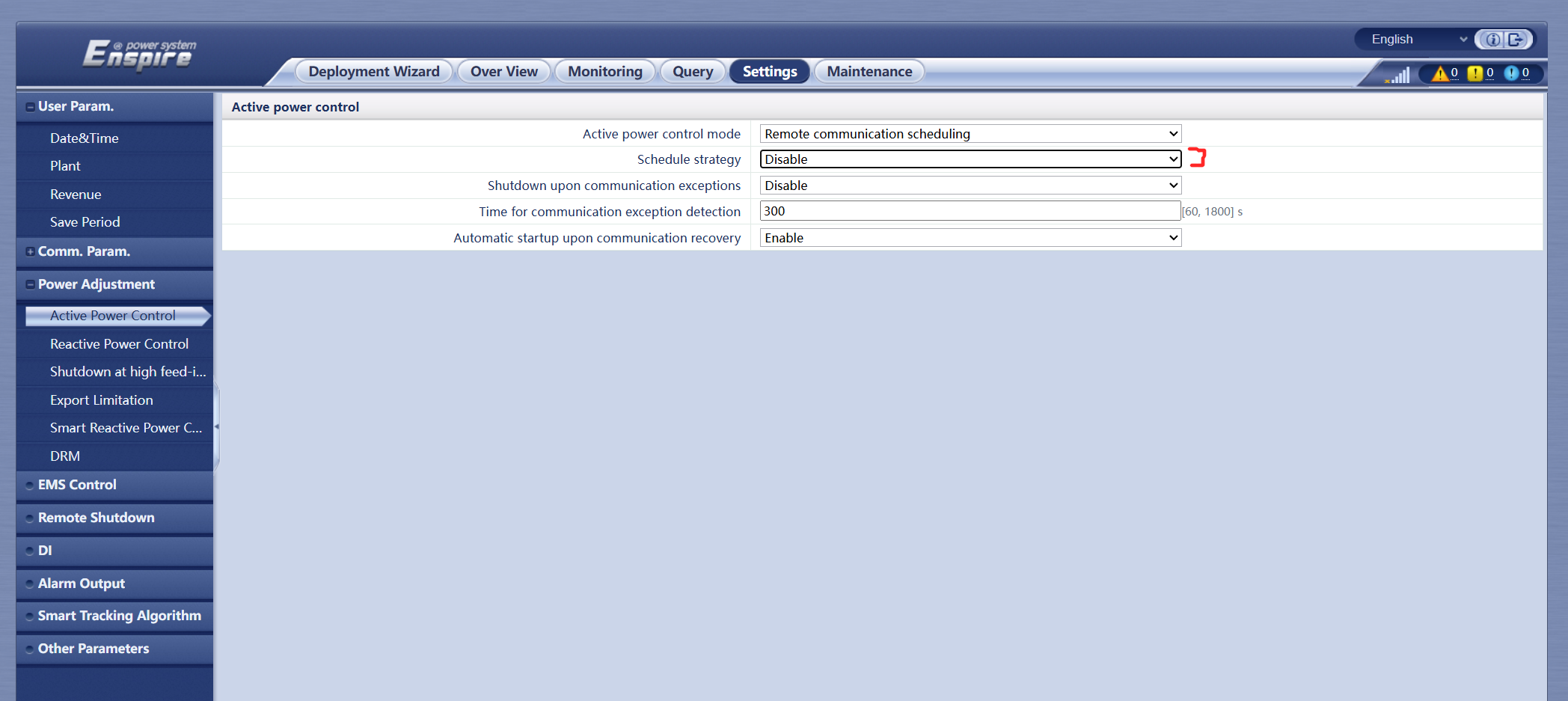

4.1 Sotto Impostazioni del logger/Controllo della potenza attiva
La strategia di pianificazione deve essere impostata su Disattiva:
5. Aggiunta di un nuovo dispositivo (Huawei SUN2000B)
Di seguito vengono presentati i punti per aggiungere un nuovo dispositivo (Huawei SUN2000) o modificarne uno esistente.
Poiché il sistema completo è costituito da diversi componenti, per ogni parte è necessario aggiungere un singolo dispositivo. Ci sono tre componenti distinte:
- Contatore di energia (Huawei SUN2000 3P e non Chint DTSU666 perché tutti i dati vengono ottenuti da Logger2000B)
- Inverter (Huawei SUN2000)
- Batteria (Huawei LUNA2000B)
Nei punti seguenti verrà visualizzato un esempio di come aggiungere un nuovo dispositivo al sistema Reduxi per Huawei LUNA2000B .
5.1 Aggiungi nuovo dispositivo
Accedi all'applicazione Reduxi Configurator e premi il pulsante "Aggiungi dispositivo".

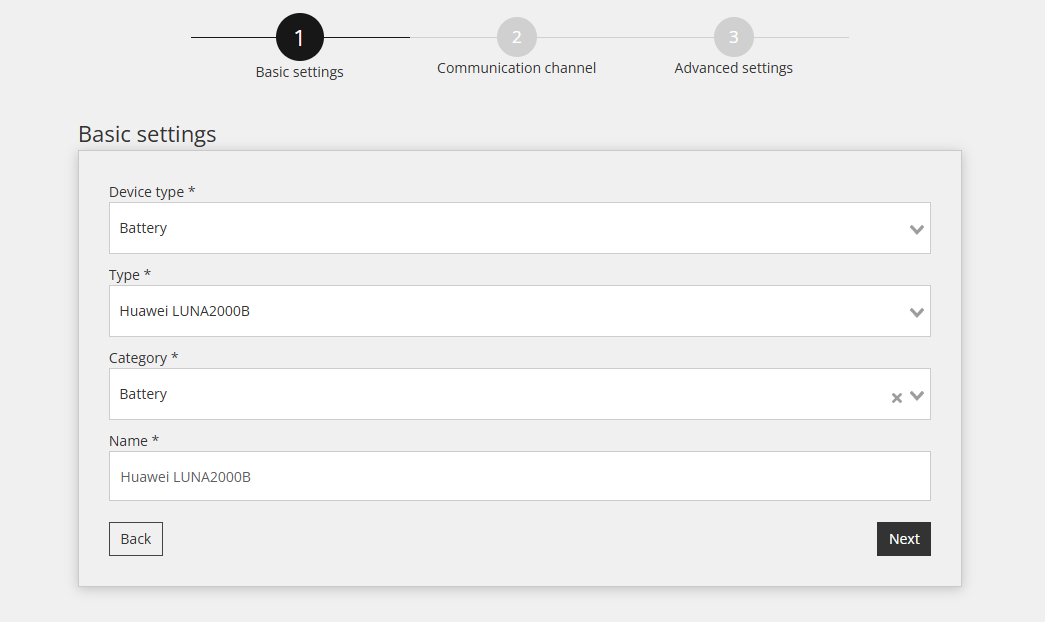

5.2 Seleziona il dispositivo che desideri aggiungere (Impostazioni di base)
Nel primo passaggio, seleziona i parametri di base del dispositivo che desideri aggiungere:
- Tipo di dispositivo: Batteria,
- Tipo: Huawei LUNA2000B
- Nome: specifica il nome del dispositivo.

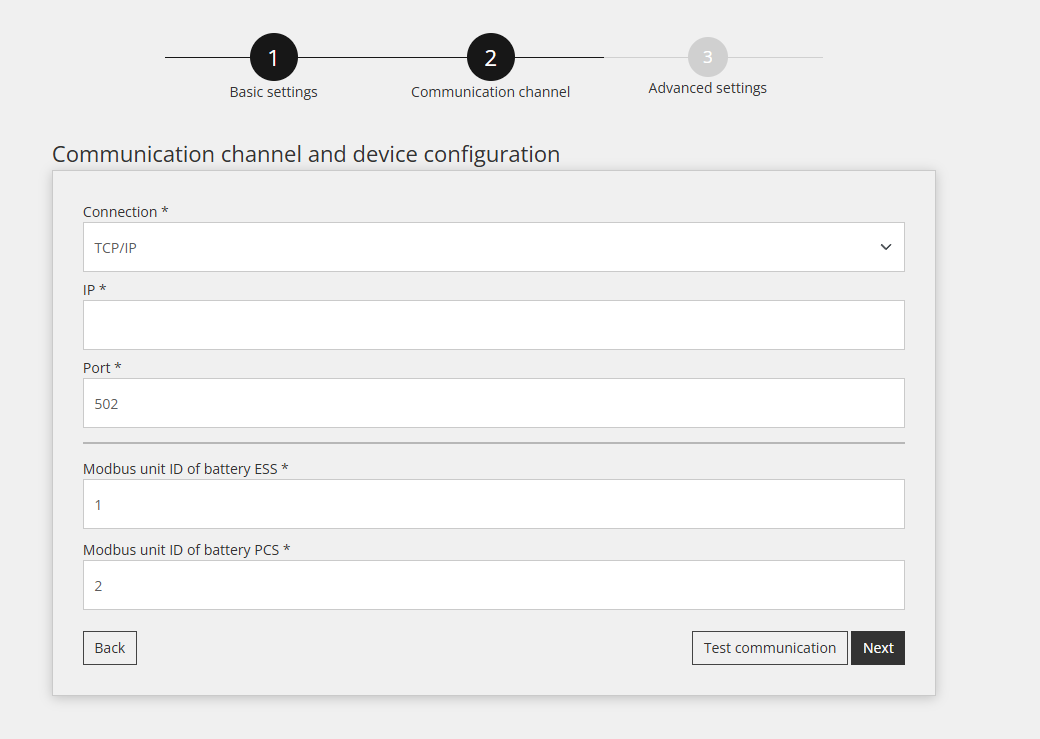

5.3 Canale di comunicazione
Compila i parametri per la comunicazione con Huawei LUNA2000B, che sono:
- Connessione: TCP/IP,
- IP: inserisci l'IP di SmartLogger2000B 2,2 punti.
- Porta: sempre 502,
- ID unità Modbus: compilare l'ID unità Modbus EES e PCS della batteria 3. punto
5.4 Test di comunicazione
Sotto tutti i campi del canale di Comunicazione è posizionato il pulsante "Test comunicazione", che serve per eseguire il test.
Il test di comunicazione può restituire due risposte:

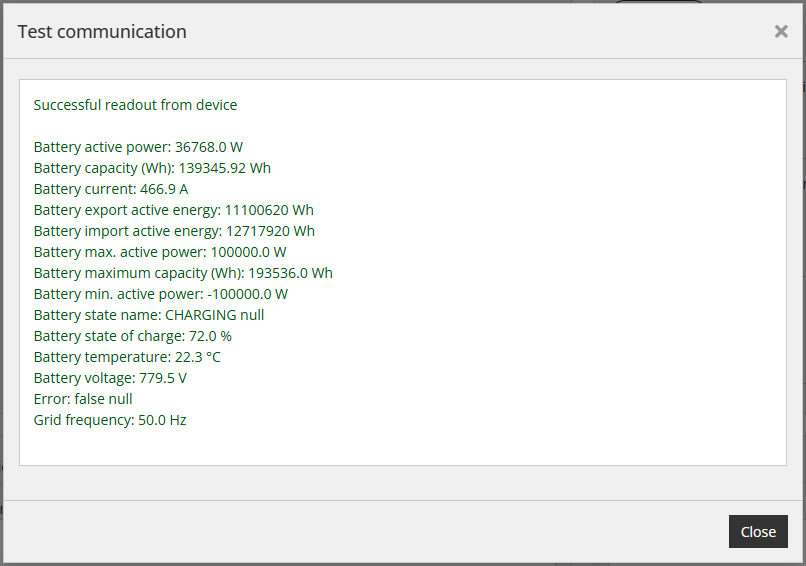

1. La comunicazione funziona correttamente, l'immagine qui sotto:
2. La comunicazione non funziona correttamente, l'immagine qui sotto:
5.5 Impostazioni avanzate
Le impostazioni avanzate sono arbitrarie e dipendono dalle esigenze specifiche della posizione in cui è installato il Reduxi Controller. Dopo aver completato tutte le impostazioni avanzate, premere il pulsante "Fatto"in basso a destra.

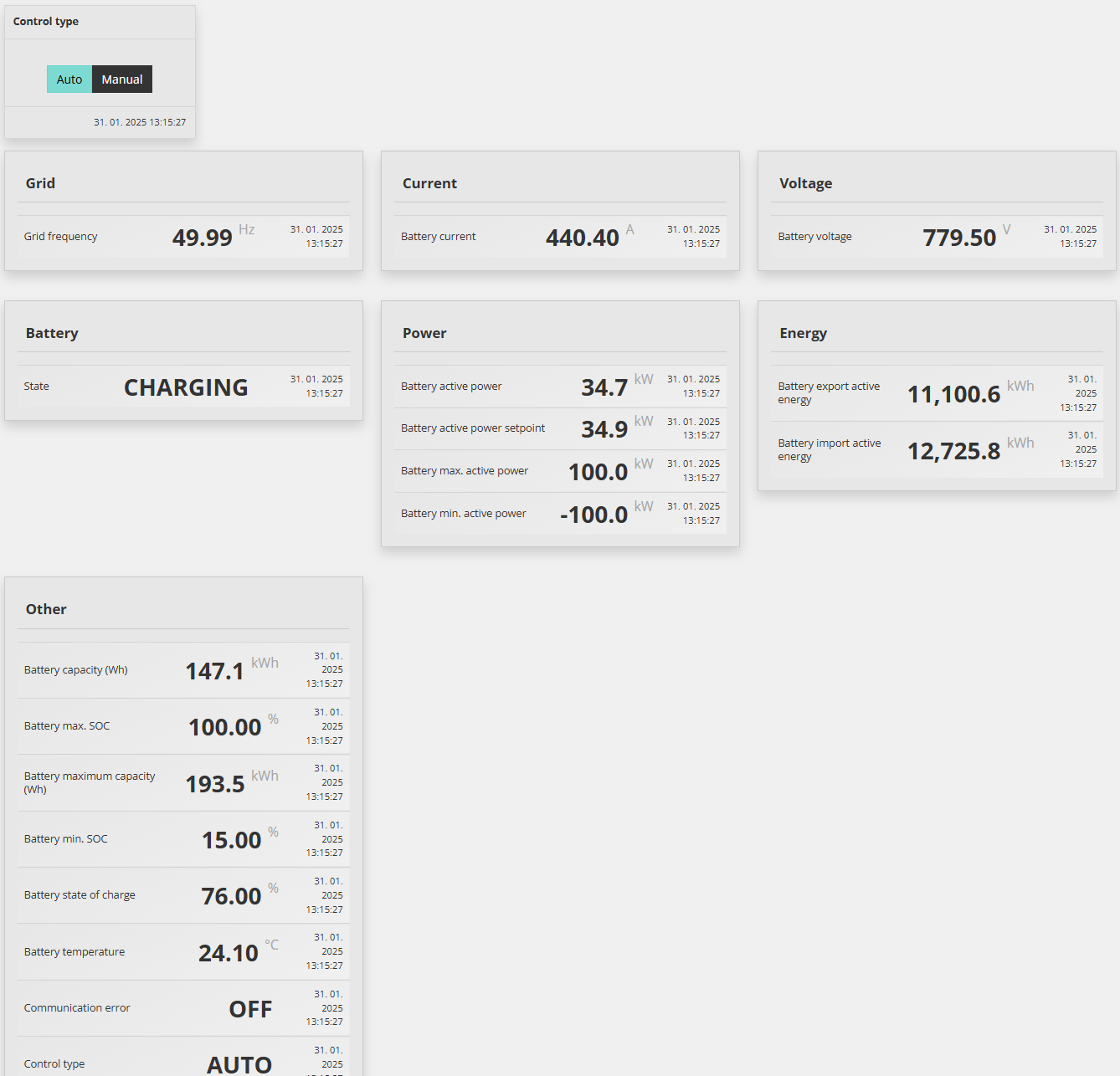

6. Letture dal dispositivo
Lo scopo di questo punto è mostrare come controllare le letture dal dispositivo appena aggiunto. Ciò avviene in "Dispositivo/Ultima misurazione".
Per un controllo avanzato dei singoli elementi collegati a SmartLogger2000B, è necessario aggiungere elementi integrati alla strategia del sistema Reduxi.
Ad esempio, il tipo di controllo del Huawei LUNA2000B deve essere impostato su AUTO. Questa impostazione può essere configurata in Dispositivi > Huawei LUNA2000B nel Reduxi Configurator.
Quando il dispositivo è impostato su AUTO, è possibile eseguire i comandi della strategia. Altrimenti il controllo diventa obsoleto.
Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto correttamente il dispositivo, può essere monitorato e controllato anche tramite l'applicazione Reduxi.
