Come collegare PEGO ECP200 BASE (HVAC) al Reduxi Controller
Collegare PEGO ECP200 BASE al Reduxi Controller tramite Modbus RTU. Si ottiene la massima flessibilità e una riduzione di costi ed energia fino al 30%.
Descrizione testuale di questa immagine

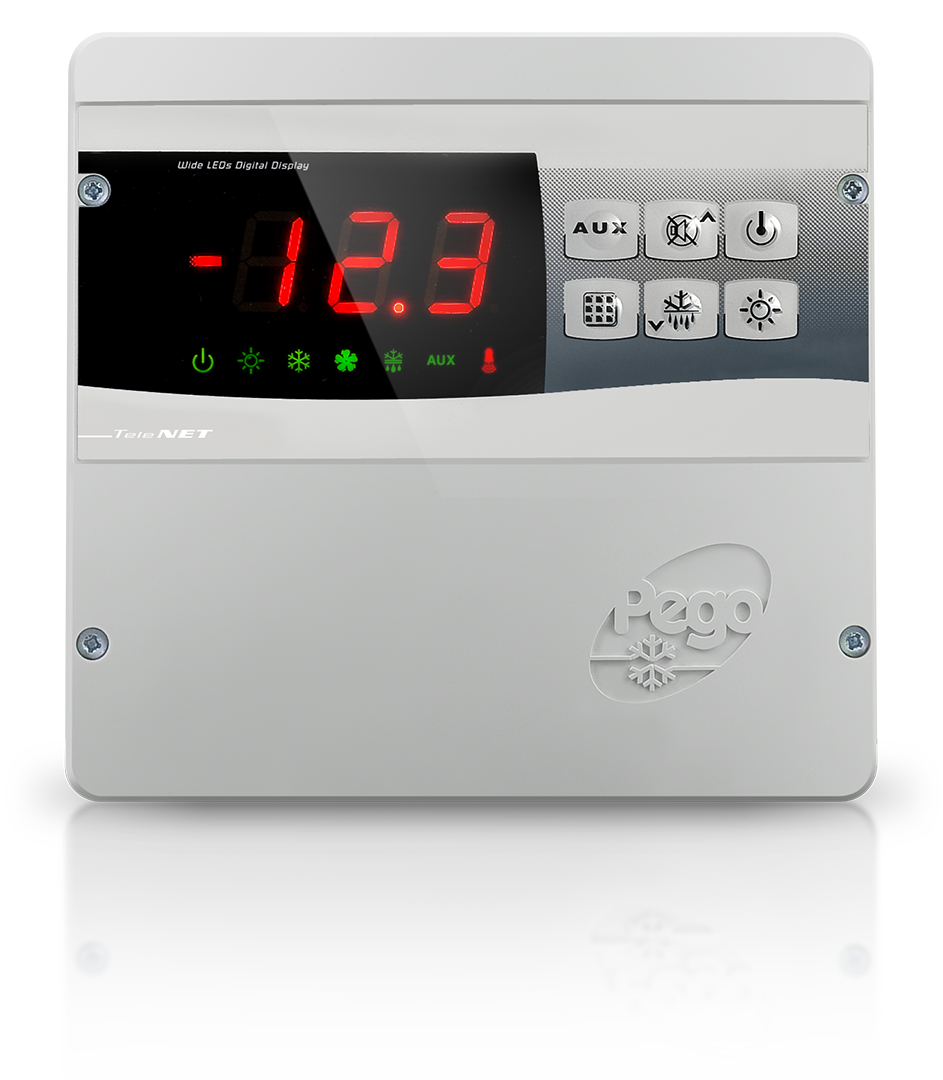

Foto di un pannello di controllo a parete grigio chiaro con custodia rettangolare arrotondata e un riflesso lucido sotto di essa. Parte superiore: un pannello nero con il testo 'Wide LEDs Digital Display' sopra un display rosso a sette segmenti che mostra -12.3. Sotto il display ci sono icone di stato: accensione (verde), sole (verde), fiocco di neve (verde), ventola (verde), sbrinamento (verde), AUX (testo verde) e una lampadina di allarme (rossa). A destra ci sono sei tasti: AUX, silenziamento con una freccia su, accensione, un'icona a griglia, sbrinamento/fiocco di neve con una freccia giù e un'icona del sole. Il testo 'TeleNET' è stampato sotto il display a sinistra. Il logo 'Pego' è in rilievo in basso a destra sulla custodia. Quattro viti sono visibili agli angoli.
1 Documentazione tecnica
Documenti per PEGO ECP200 BASE:
- PEGO ECP200 BASE documentation (PDF) – Documentazione del dispositivo, come indicato nella guida Reduxi originale.
- ECP 200 BASE4 A data sheet (PDF, Italian) – Scheda tecnica del pannello di controllo per celle frigorifere, del distributore Arbo.
- ECP200 BASE 4 user and maintenance manual (French) – Manuale su ManualsLib.
2 Attrezzatura necessaria
Servono i componenti seguenti:
- PEGO ECP200 BASE
- Reduxi Controller
- Cavo per il collegamento Modbus RTU (RS485)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare PEGO ECP200 BASE al Reduxi Controller
PEGO ECP200 BASE ha un'interfaccia RS485 che supporta Modbus RTU. Reduxi legge il dispositivo tramite questa interfaccia Modbus, quindi il collegamento fisico deve essere realizzato per primo.
L'immagine mostra come collegare il Reduxi Controller e PEGO ECP200 BASE.
Descrizione testuale di questa immagine
Schema di cablaggio che combina un disegno e una foto. A sinistra: una linea di bus tratteggiata parte dal bordo sinistro. Due piccoli riquadri con l'etichetta TYPICAL CONNECTION hanno ciascuno i morsetti A e B. Accanto c'è un controller PEGO con un display digitale rosso e pulsanti, con i morsetti numerati 7 e 8 in basso. Un filo rosso e un filo blu vanno dalla linea al Reduxi Controller sulla destra (dispositivo scuro con il logo reduxi, una porta Ethernet e un connettore a spina nero); il filo rosso e il filo blu si collegano al connettore a spina nero. Un piccolo simbolo rotondo nero si trova sotto la linea, vicino alla parte sinistra.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere PEGO ECP200 BASE a Reduxi
Dopo aver collegato il Reduxi Controller e PEGO ECP200 BASE, registrare il dispositivo in Reduxi.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator (vedere punto 4) e fare clic sul pulsante Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passo selezionare le impostazioni di base:
- Tipo di dispositivo:
HVAC - Type:
PEGO ECP200 BASE - Name: un nome a scelta
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 1 di 3 della procedura guidata Add device, titolo della pagina 'Basic settings'. Passi: 1 Basic settings (attivo, cerchio nero), 2 Communication channel, 3 Advanced settings. Campi: Device type *: HVAC; Type *: PEGO ECP200 BASE; Category *: HVAC (con un'icona x per cancellare); Name *: PEGO ECP200 BASE. Pulsanti: Back (con contorno), Next (scuro).
5.2 Impostazioni di comunicazione
Il secondo passo imposta il canale di comunicazione per Modbus RTU. Crea il collegamento tra il Reduxi Controller e PEGO ECP200 BASE. La schermata mostra le impostazioni.
Descrizione testuale di questa immagine
Schermata della procedura guidata di Reduxi Configurator con tre passi: 1 Basic settings (nero), 2 Communication channel (nero, corrente), 3 Advanced settings (grigio). Titolo: Communication channel and device configuration. Connection *: Local serial port. Port *: Port 1. Baud rate *: 9600 bits/s. Data bits *: 8. Stop bits *: 1. Parity *: None. Modbus unit ID *: 1. Pulsanti: Back, Test communication, Next (scuro).
5.3 Test della comunicazione
Il pulsante Test communication si trova sotto i campi di comunicazione. Verifica se il collegamento Modbus RTU tra i dispositivi funziona. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Schermata della parte inferiore di un modulo di Reduxi Configurator. Modbus unit ID *: 1. Pulsanti: Back, Test communication (racchiuso in un rettangolo blu), Next (pulsante scuro).
Il test restituisce uno di due risultati:
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication (X di chiusura in alto a destra). Testo verde: Successful readout from device. Active power: 5810 W; Error number: 0; Error: false; H.C. 1 temp.: 48.3 °C; Import active energy: 12512100 Wh; Outdoor temp.: -3.7 °C; Return temp.: 45.5 °C; Sanitary water temp.: 44.9 °C; Supply temp.: 48.3 °C. Pulsante: Close (scuro).
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata Test communication con una x di chiusura in alto a destra. Messaggio in testo rosso: Unable to communicate with device. Pulsante scuro in basso a destra: Close.
5.4 Impostazioni avanzate
Usare le impostazioni avanzate solo se il sito ha requisiti particolari. Per impostazione predefinita non si modifica nulla qui.
Descrizione testuale di questa immagine
Schermata della procedura guidata di Reduxi Configurator, passo 3 Advanced settings. Indicatore dei passi: 1 Basic settings, 2 Communication channel, 3 Advanced settings (tutti neri). Titolo: Advanced settings. Ogni domanda ha un interruttore, tutti impostati su No: Do you want to set data saving interval? No (Default: 1 min); Do you want to set reading delay? No (Default: 1000 ms); Do you want to set writing delay? No (Default: 1000 ms); Do you want to set power generation limits and capabilities? No; Do you want to set power consumption limits and capabilities? No; Do you want to limit communication with the device to read-only? No (Default: No); Do you want to invert direction for energy import and export? No (Default: No). Menu a discesa: L1 is connected to main feed: L1; L2 is connected to main feed: L2. Pulsante: Back.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Controllare le letture del dispositivo in Device (PEGO ECP200 BASE) – Last measurement nel Reduxi Configurator.
Descrizione testuale di questa immagine
Schermata della vista delle ultime misurazioni di Reduxi Configurator con diverse schede. Scheda State name setpoint: una fila di pulsanti Off, Eco, On (evidenziato in turchese), Boost, Setpoint; data e ora 17. 02. 2025 16:06:17. Scheda Configuration, righe (tutte con data e ora 17. 02. 2025 16:06:17): enumeration.TEMPERATURE_DELTA_CMD 3.0 °C; enumeration.TEMPERATURE_LOWER_LIMIT_CMD 3.0 °C; enumeration.TEMPERATURE_SETPOINT_CMD 4.0 °C; enumeration.TEMPERATURE_UPPER_LIMIT_CMD 10.0 °C. Scheda Measurements: Communication error: ON, 17. 02. 2025 16:06:17. Scheda Other: Control type: MANUAL; State name setpoint: ON_AUTO (bordo destro leggermente tagliato); entrambi con data e ora 17. 02. 2025 16:06:17.
6.2 Monitorare nel cloud Reduxi
Una volta aggiunto il dispositivo nel Configurator, è possibile monitorarlo nell'applicazione cloud Reduxi.
✓ Riepilogo
Preparazione (punti 1–2): Procurarsi la documentazione di PEGO ECP200 BASE. Preparare il Reduxi Controller, il cavo Modbus RTU e un laptop o un tablet.
PEGO ECP200 BASE (punto 3): Collegare il dispositivo al Reduxi Controller tramite Modbus RTU (RS485).
Aggiunta a Reduxi (punti 4–5): Accedere all'interfaccia web di Reduxi. Aggiungere il dispositivo come HVAC di tipo PEGO ECP200 BASE, inserire le impostazioni di comunicazione, eseguire Test communication e fare clic su Done.
Messa in servizio (punto 6): Controllare le letture in Last measurement. Monitorare il dispositivo nel cloud Reduxi.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare il collegamento fisico Modbus RTU (vedere punto 3) e le impostazioni di comunicazione (vedere punto 5, punto 5.2). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
