Integra il dispositivo PEGO ECP200 BASE con il controller Reduxi tramite Modbus RTU, ottenendo la massima flessibilità e possibili riduzioni di costi ed energia fino al 30%.
1. PEGO ECP200 BASE documentazione:
La documentazione scaricabile è reperibile al link:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Connessione fisica tra PEGO ECP200 BASE
e controllore Reduxi
La connessione fisica deve essere stabilita poiché Modbus RTU viene utilizzato per accedere alla BASE PEGO ECP200
Interfaccia Modbus.

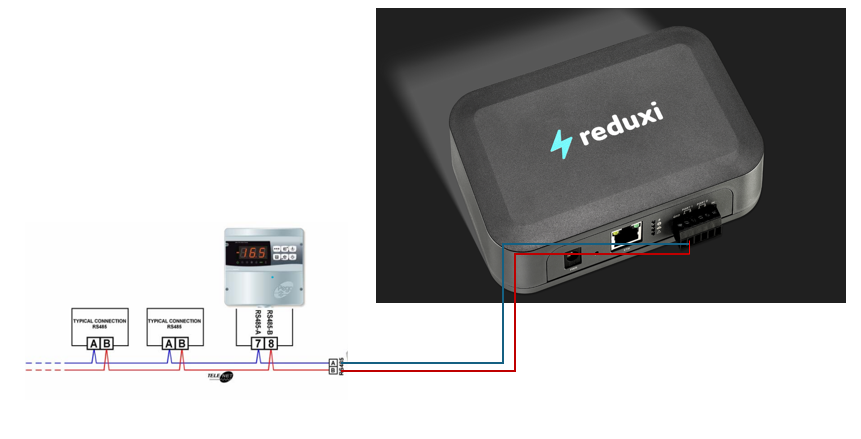

L'immagine sottostante mostra come viene stabilita la connessione fisica tra Reduxi e PEGO ECP200 BASE:
3. Aggiungi PEGO ECP200 BASE al sistema Reduxi.
Dopo aver collegato Reduxi e PEGO ECP200 BASE, è possibile registrarlo come nuovo dispositivo (PEGO ECP200 BASE).
3.1 Aggiungere dispositivo (PEGO ECP200 BASE)
Per prima cosa, accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante "Aggiungi dispositivo".
4.2 Selezionare PEGO ECP200 BASE

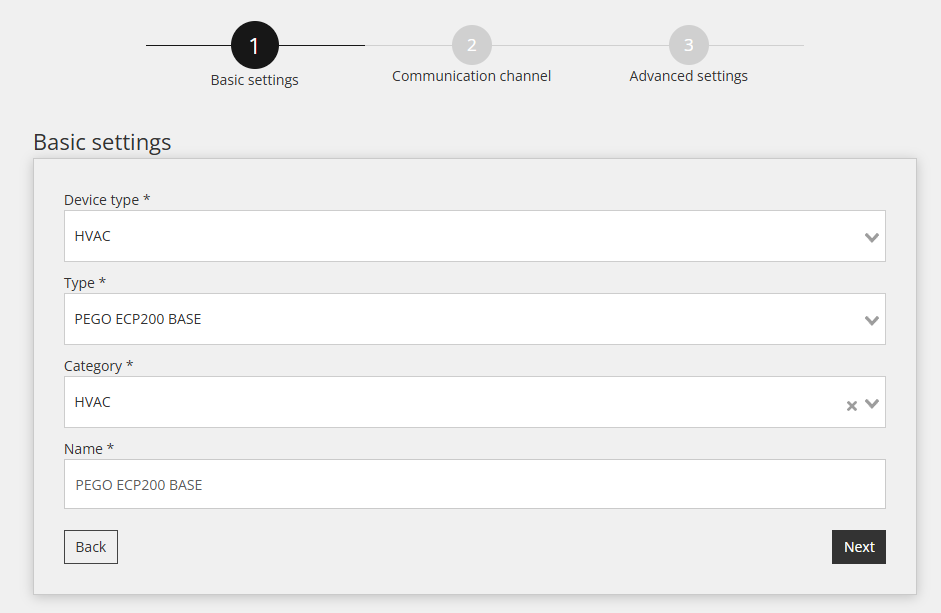

Nel primo passaggio vengono definite le impostazioni di base:
- Seleziona il tipo di dispositivo: HVAC,
- Seleziona Tipo: PEGO ECP200 BASE,
- Assegna un nome al dispositivo.
4.3 Configurazione del dispositivo per il canale di comunicazione
Il secondo passaggio consiste nella configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus RTU. In questa fase viene stabilito il collegamento di comunicazione tra il controllore Reduxi e il PEGO ECP200 BASE.

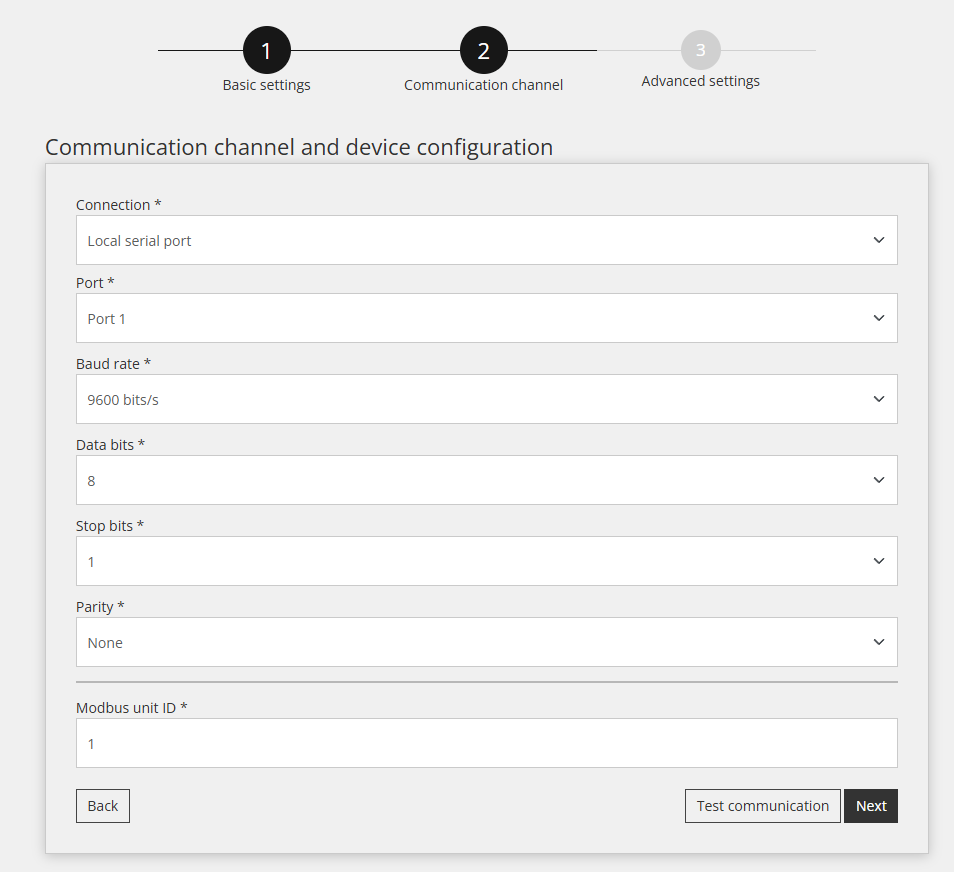

Di seguito vengono visualizzate le impostazioni per il canale di comunicazione:
4.4 Comunicazione di prova
Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, c'è un pulsante "Test comunicazione". Questo pulsante serve per verificare se la connessione Modbus RTU tra i dispositivi funziona correttamente.

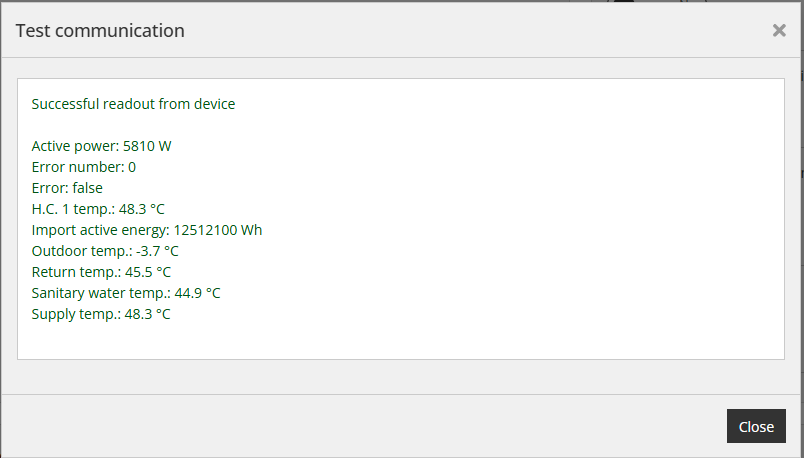

Risposta positiva:
Risposta non riuscita:

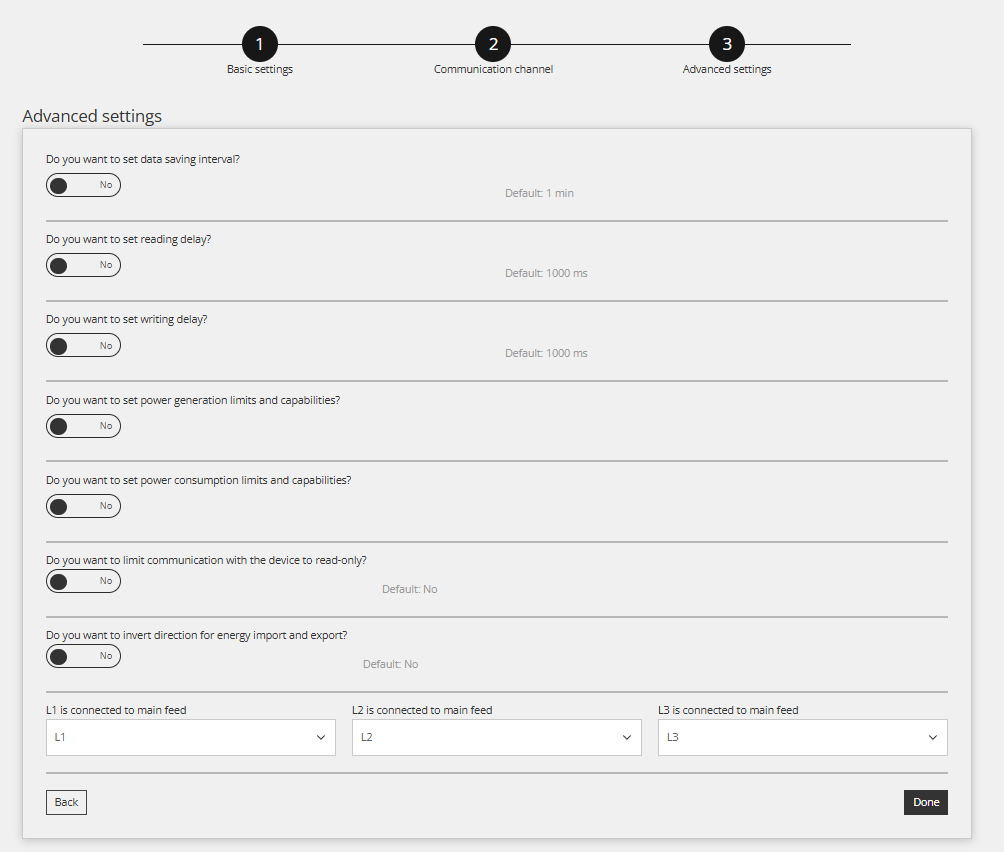

4.5 Impostazioni avanzate
Questa sezione viene utilizzata se è necessario soddisfare le esigenze particolari della sede. Per impostazione predefinita, non è necessario apportare modifiche alle Impostazioni avanzate.
5. Letture dal dispositivo

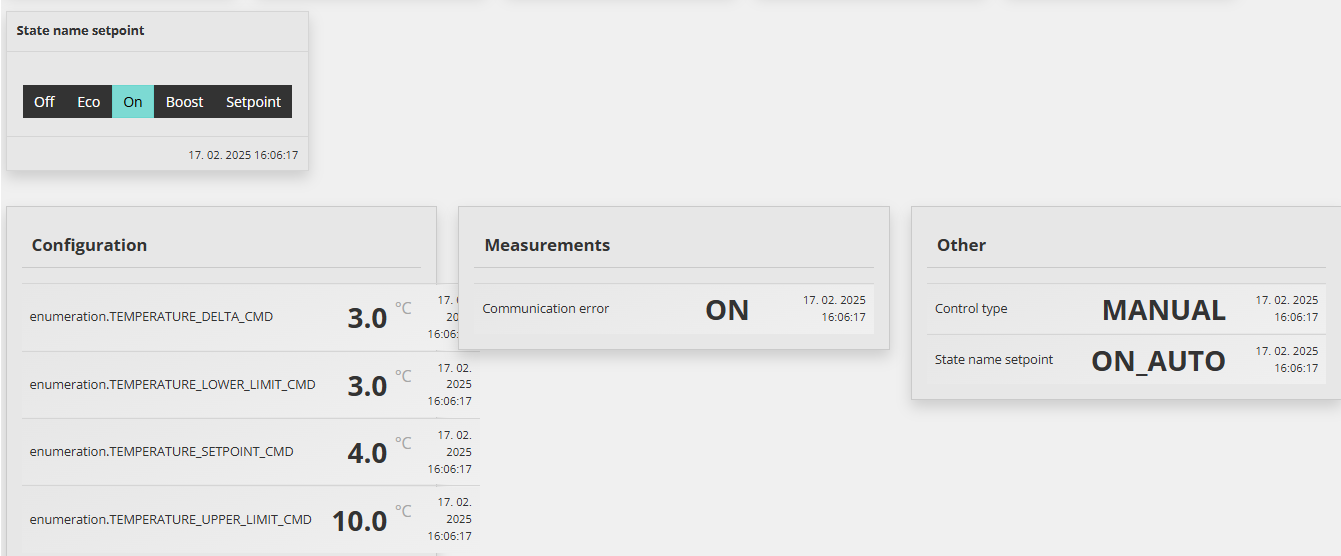

Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Ciò avviene in 'Dispositivo (EGO ECP200 BASE)/Ultima misurazione'.
Una volta aggiunto correttamente il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
