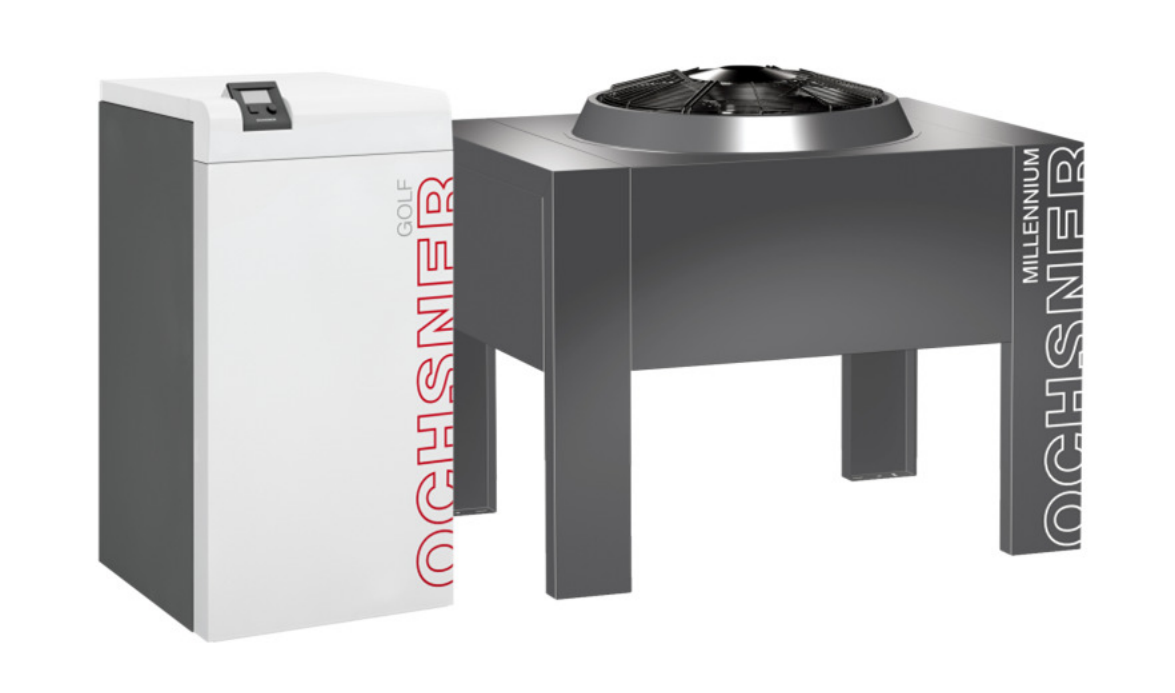

1. Passaggi necessari per stabilire la comunicazione tra il controller Reduxi e la pompa di calore Ochsner GMLW Plus
1.1 Attivazione della funzione SG Ready sulla pompa di calore
L'attivazione e l'aggiornamento del firmware necessario verranno eseguiti da un tecnico dell'assistenza OCHSNER.
Per fissare un appuntamento, contattare il servizio clienti OCHSNER:
https://www.ochsner.com/en/contact/
1.2 Componenti necessari per collegare il controller Reduxi alla pompa di calore Ochsner GMLW Plus.
Per stabilire la connessione tra il controller Reduxi e la pompa di calore Ochsner GMLW Plus, sono necessari due
componenti:
- Controller Reduxi
- Dispositivo gateway Reduxi con sensori di corrente 3x (30:1A) (TC)
Il dispositivo gateway Reduxi deve essere prima aggiunto (collegato) al controller Reduxi per controllare/commissionare le modalità operative della pompa di calore. La connessione può essere stabilita in modalità wireless (WLAN) o tramite cavo UTP (LAN). Puoi trovare maggiori informazioni sulla connessione su the Gateway to Controller connection. Il dispositivo gateway Reduxi include anche sensori di corrente 3x(30:1A) (trasformatore) utilizzati per misurare la corrente elettrica (ovvero la potenza) per ogni fase della pompa di calore. Inoltre, vengono utilizzati due output relè per generare segnali per contatti SG-ready, che influenzano le modalità operative della pompa di calore.
2. Collegamento di un controller Reduxi e di un dispositivo gateway alla rete locale
Di seguito viene visualizzata un'immagine simbolica dell'intera connessione dal controller Reduxi alla pompa di calore:
Per ulteriori informazioni sul collegamento di un dispositivo gateway Reduxi, seguire il collegamento: How to configure Reduxi Gatway.
3. Collegamento del relè del dispositivo gateway Reduxi ai contatti SG-ready di una pompa di calore
Per collegare fisicamente i relè del dispositivo gateway Reduxi ai contatti SG-ready (denominati EVU) sulla pompa di calore, è essenziale determinare le posizioni esatte dei contatti SG-ready sul circuito stampato della pompa di calore.
L'immagine seguente mostra le posizioni dei contatti SG-ready sul circuito stampato della pompa di calore Ochsner GMLW Plus. La seconda immagine mostra i collegamenti dai relè ai contatti SG-ready.
Contatti SG-ready (EVU) sul circuito stampato HP:
È importante rimuovere il ponticello tra i contatti SG-ready (EVU)!
Collegamento dal dispositivo gateway Reduxi ai contatti SG-ready su HP:
Contatto NC del primo relè del dispositivo gateway Reduxi --> a contatto 1 su connettore X2; Filo blu
Contatto COM del primo relè del dispositivo gateway Reduxi --> a contatto 2 su connettore X2; Filo verde
Nota: Il dispositivo gateway Reduxi consente di utilizzare le uscite relè come normalmente chiuse, "Normalmente chiuso - NC" o aperte "Normalmente aperto - NO".
4. Dispositivo gateway Reduxi come misuratore con sensori di corrente
I sensori di corrente (TC) inclusi nel kit gateway Reduxi devono essere collegati a tre ingressi, uno per ogni fase, come illustrato nell'immagine seguente.
Il sensore di corrente copre il filo di fase individuale (L1, L2, L3) della pompa di calore, immagine sotto:
5. Aggiunta della pompa di calore come nuovo dispositivo nel configuratore Reduxi
Per aggiungere una nuova pompa di calore come dispositivo o per modificarne una esistente, seguire questi passaggi, descritti in dettaglio nei singoli punti seguenti.
5.1 Aggiunta di un dispositivo
Accedere localmente all'applicazione configuratore Reduxi sul controller e premere il pulsante Aggiungi dispositivo.
5.2 Selezionare il dispositivo che si desidera aggiungere
Nella prima fase (impostazioni di base), selezionare i parametri di base del dispositivo che si desidera aggiungere:
- Tipo di dispositivo: HVAC,
- Tipo: Reduxi Meter
- Nome: specificare il nome del dispositivo, ad esempio: Ochsner GMLW Plus
5.3 Canale di comunicazione
La prima parte della configurazione del canale di comunicazione è progettata per la connessione tra il dispositivo gateway Reduxi e il controller Reduxi. Completare i campi come visualizzato nell'immagine seguente (compilati automaticamente).
La seconda parte del canale di comunicazione è destinata alle impostazioni del sensore di corrente del dispositivo gateway Reduxi, in cui scegliamo "Rileva automaticamente dal gateway" per tutti i sensori di corrente.
La terza parte del canale di comunicazione è dedicata alla definizione dei segnali dai relè del dispositivo gateway Redux.
Tabella per le modalità operative:
nota NO sta per normalmente aperto :
| ON | OFF |
| Relè 1 = NC | Relè 1 = NO |
Modalità ON (Funzionamento normale), il primo relè è chiuso (NC).
Modalità OFF (Arresto HP), il primo relè è aperto (NO)

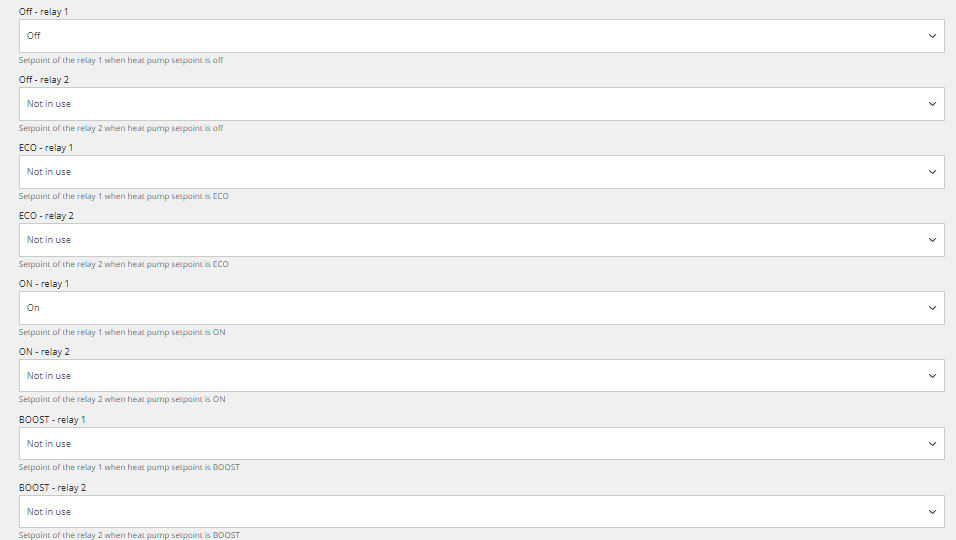

Configurazione completa dei segnali dei relè nella configurazione Reduxi:
5.5 Test di comunicazione
Il test di comunicazione viene eseguito con l'aiuto del pulsante "Test comunicazione", situato sul lato inferiore destro dopo tutti i campi dei parametri del canale di comunicazione.
Il test di comunicazione può restituire due risposte:
1. La comunicazione funziona correttamente, immagine sotto:

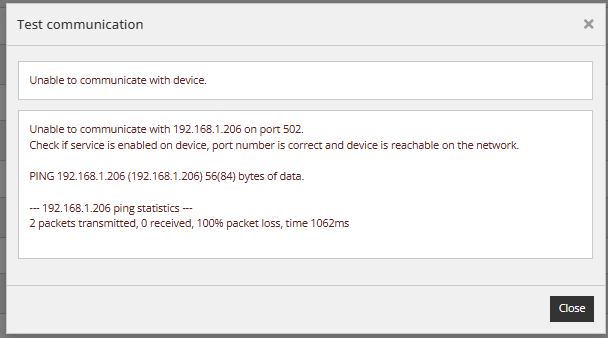

2. La comunicazione non funziona correttamente, l'immagine sotto:
5.6 Impostazioni avanzate
L'impostazione avanzata è arbitraria e dipende dalle esigenze specifiche del luogo in cui è installato il controller Reduxi. Dopo aver terminato tutte le impostazioni avanzate, premere il pulsante "Fine" sul lato inferiore destro.
5.7 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo appena aggiunto, i suoi valori possono essere controllati in Dispositivi - Pompa di calore Ochsner GLMW Plus nel configuratore Reduxi come test aggiuntivo.
Per il controllo avanzato della pompa di calore, integrare il dispositivo nella strategia del sistema Reduxi. In Dispositivi - Ochsner GLMW Plus nel il configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influiscano sulla pompa di calore.
Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto correttamente il dispositivo e controllato i valori, il dispositivo può essere ispezionato e controllato anche tramite l'applicazione Reduxi.
