Come collegare la batteria (BESS) Bluesun BSC-125kW al Reduxi Controller
Collegare un sistema di accumulo Bluesun BSC-125KW-261KWH al Reduxi Controller.
Descrizione testuale di questa immagine

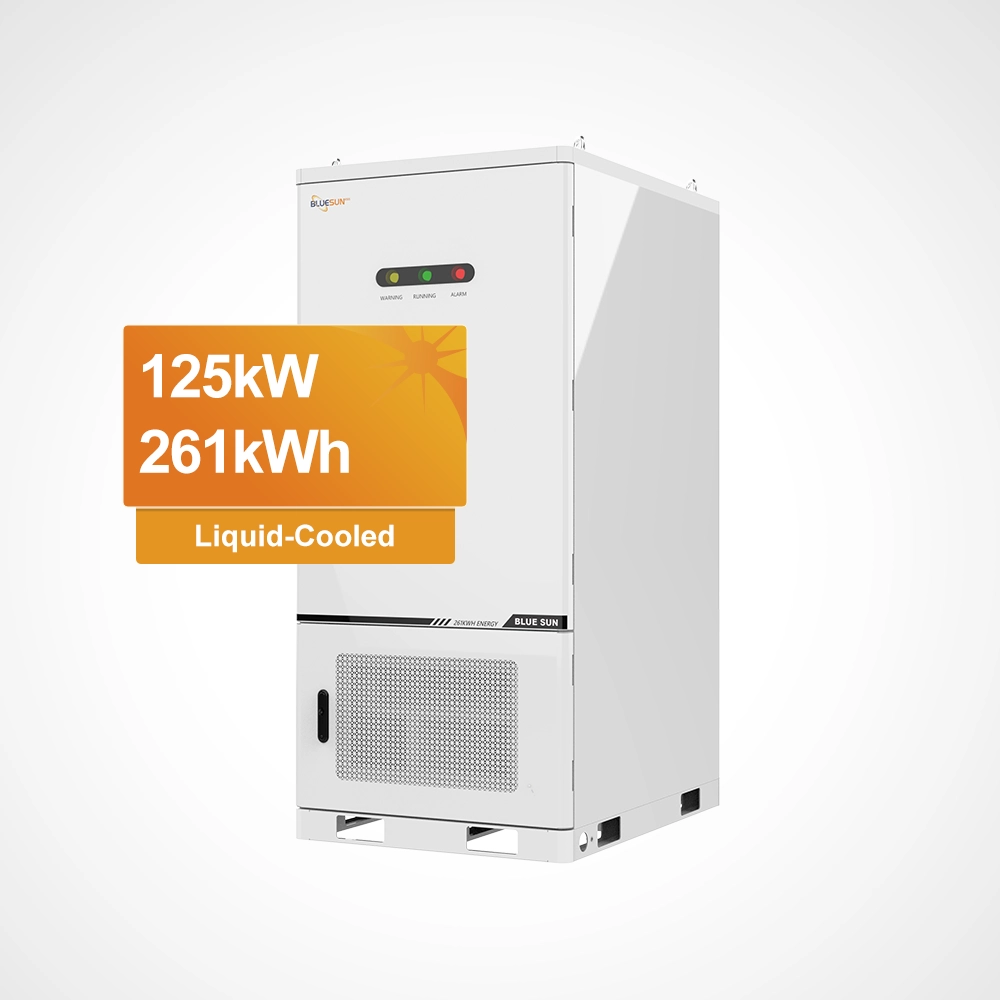

Foto del prodotto di un armadio di accumulo a batteria bianco per esterni su sfondo chiaro. L'armadio è alto, con un pannello laterale bianco arrotondato, tre spie rotonde vicino alla parte superiore (gialla, verde, rossa) con un piccolo testo sotto di esse e un piccolo logo in alto a sinistra. Una griglia di ventilazione grigia e uno sportello con maniglia si trovano nella parte anteriore inferiore e 'BLUE SUN' è stampato in basso a destra sul frontale. Un'etichetta arancione a sinistra riporta '125kW 261kWh' e, in una barra più piccola sotto, 'Liquid-Cooled'.
1 Documentazione tecnica
Bluesun BSC-125KW-261KWH è un sistema di accumulo di energia a batteria (BESS) a raffreddamento a liquido per uso commerciale e industriale. I dati seguenti provengono dalla scheda tecnica Bluesun.
Documenti del produttore:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – scheda tecnica (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – pagina del prodotto (web, EN)
2 Attrezzatura necessaria
- Reduxi Controller (installato e online)
- Bluesun BSC-125KW-261KWH, messo in servizio
- Collegamento tra il sistema e il Reduxi Controller (vedere punto 3)
- Mappa dei registri Modbus del sistema fornita da Bluesun
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Panoramica del sistema e cablaggio
Un sistema di accumulo di energia a batteria deve supportare la comunicazione Modbus con una mappa dei registri completa per monitoraggio e controllo. I requisiti sono descritti in Integration requirements for battery energy storage system (BESS).
Secondo la scheda tecnica, ogni rack contiene i moduli batteria e un inverter da 125 kW. Il sistema usa CAN per la comunicazione della batteria. L'accesso remoto ai dati avviene tramite Wi‑Fi, 4G, 5G o LAN attraverso Bluesun ESS Cloud. L'EMS offre le modalità peak shaving, autoconsumo e UPS.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il dispositivo a Reduxi
Aprire prima il Configurator, vedere punto 4. Il dispositivo si aggiunge con la procedura guidata in due passi.
5.1 Impostazioni di base
Bluesun BSC-125kW. Selezionare le strategie a cui il dispositivo deve partecipare, poi fare clic su Next.5.2 Impostazioni di comunicazione
Il secondo passo imposta la comunicazione Modbus tra il Reduxi Controller e il sistema. Inserire il tipo di connessione, l'indirizzo e il Modbus unit ID come impostati sul sistema.
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge Bluesun BSC-125kW una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Aprire Devices → il proprio dispositivo Bluesun → Last measurements nel Configurator. I valori indicano se il sistema comunica correttamente.
6.2 Comportamento del controllo
Per il controllo tramite le strategie Reduxi, aprire Devices e il proprio dispositivo Bluesun nel Reduxi Configurator e impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla batteria.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire la strategia come descritto in Strategie per il Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–2): Controllare la scheda tecnica. Richiedere a Bluesun la mappa dei registri Modbus e preparare i componenti.
Bluesun BSC-125KW-261KWH (punto 3): Collegare il sistema al Reduxi Controller. Il sistema deve supportare Modbus.
Aggiunta a Reduxi (punti 4–5): Aprire il Configurator, aggiungere il dispositivo, inserire le impostazioni di comunicazione, eseguire Test communication e fare clic su Done.
Messa in servizio (punto 6): Controllare le ultime misurazioni e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Confrontare tipo di connessione, indirizzo e Modbus unit ID con le impostazioni sul sistema. Controller e sistema devono potersi raggiungere. |
| Il tipo del sistema Bluesun non è selezionabile | Si possono selezionare solo i tipi presenti nell'elenco dei dispositivi supportati. Il sistema deve supportare Modbus (vedere Integration requirements for BESS). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
