Tieni sotto controllo energia e costi: monitora i consumi sempre e ovunque con Nemo Power Analyzer e Reduxi.
1. Collega il controller Reduxi con Nemo 96 HDLe
1.1 Componenti necessari per collegare il controller Reduxi all'analizzatore di potenza Nemo 96 HDLe
Per stabilire la connessione tra il controller Reduxi e l'analizzatore di potenza Nemo 96 HDLE sono necessari i seguenti componenti:
- Analizzatore di potenza Nemo 96 HDLE
- Cavo di connessione Modbus RS485
1.2 Connessione tra il controller Reduxi e l'analizzatore di potenza

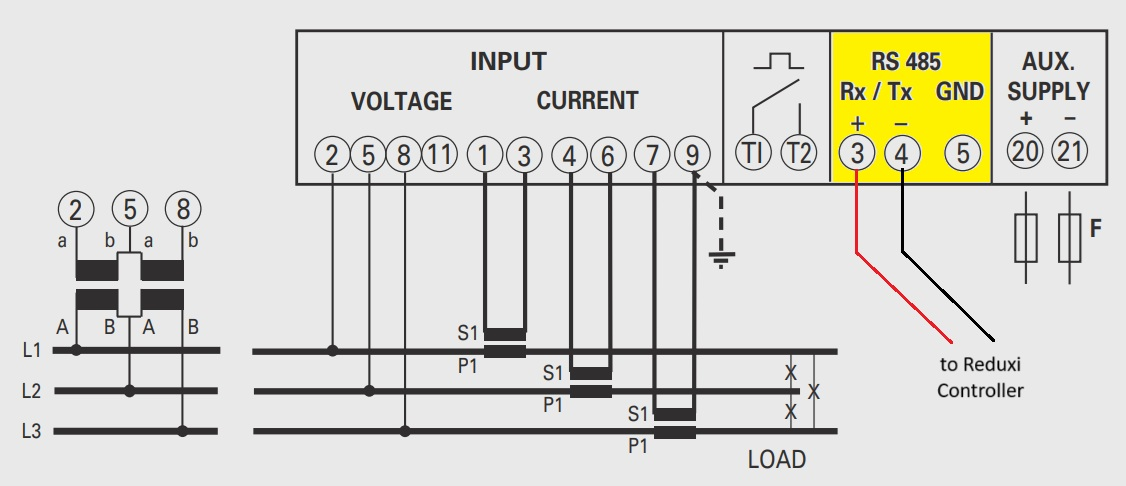

L'immagine seguente mostra uno schema elettrico del collegamento tra il controller Reduxi e l'analizzatore di potenza Nemo. Instradare la connessione Modbus dai terminali del controller Reduxi (Porta 1 - A + B) alla porta del Nemo 96 HDLe (RS 485 + e -). Collegare la porta A a + e la porta B a - :
L'immagine successiva mostra il punto di connessione sul Nemo 96 HDLe:
Per ulteriori informazioni sul dispositivo o sul suo funzionamento, visitare la homepage del produttore https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Aggiungi il dispositivo a Reduxi Configurator
Innanzitutto, puoi accedere a Reduxi Configurator utilizzando Reduxi Configurator tramite il browser.
2.1 Fare clic su Aggiungi dispositivo
2.2 Immettere le impostazioni di base
Puoi scegliere tu stesso il nome del dispositivo.
2.3 Selezionare Canale di comunicazione e inserire la configurazione del dispositivo.
Si consiglia di testare la comunicazione in seguito.
Ci sono due possibili risultati:
2.3.1 Successo: non c'è altro da fare qui
2.3.2 Errore: controlla i tuoi input e riprova.
2.4 Inserisci configurazione avanzata (facoltativa)
Dopo aver terminato tutte le impostazioni, premere il pulsante "Fine" in basso a destra.
