1. Configurazione inverter ibrido GoodWe
Per abilitare la comunicazione con Reduxi tramite Modbus TCP, si hanno diverse opzioni
1.1 Dongle WiFi/LAN 1.0 tramite LAN:
Kit WiFi/LAN 1.0
In questo caso, Modbus TCP è abilitato automaticamente con le seguenti impostazioni:
- ID dispositivo: 1
- Porta: 502
- Baud rate: 9600
Procedere al passaggio 4. Impostare IP statico con l'app Sems+ Classic
1.2 Se l'inverter è connesso a Internet con un dongle WiFi/LAN 1.0 tramite WiFi:
Kit WiFi/LAN 1.0
In questo caso, Modbus TCP deve essere abilitato tramite SolarGo
Si prega di procedere al passo 3. Configurazione del Dongle WiFi/LAN 1.0
1.3 Se l'inverter è connesso a Internet con un dongle WiFi/LAN 2.0 tramite LAN:
Kit WiFi/LAN 2.0
In questo caso, Modbus TCP è abilitato automaticamente con le seguenti impostazioni:
- ID dispositivo: 1
- Porta: 502
- Baud rate: 9600
Si prega di procedere al passo 2. Verifica del numero di serie del Dongle WiFi/LAN 2.0
1.4 Se l'inverter è connesso a Internet con un dongle WiFi/LAN 2.0 tramite WiFi:
Kit WiFi/LAN 2.0
In questo caso, Modbus TCP deve essere attivato dal Supporto Post-Vendita GoodWe.
Per fare ciò, inviare un'e-mail a: service.se@goodwe.com
- Oggetto: Abilita MODBUS TCP per dongle WLAN/LAN 2.0
-
Includi le seguenti informazioni nell'e-mail:
- Numero di serie dell'inverter:
- Numero di serie del dongle:
Dopo che Modbus TCP è stato attivato, continuare con il passo successivo
2. Numero di serie del Dongle WiFi/LAN 2.0
2.1 Quando si utilizza questo dongle, è necessario verificare se si tratta del dongle normale o del dongle con la versione di sicurezza informatica.
Se il numero di serie inizia con 72000, è la versione normale, come puoi vedere nell'immagine qui sotto:
Se il numero di serie inizia con 72100, è la versione con sicurezza informatica e dovrai apportare ulteriori impostazioni all'inverter. Per farlo, segui i passaggi successivi.
3. Configurazione del Dongle WiFi/LAN 1.0 con l'App SolarGo
3.1 Scaricare e installare l'app solarGo (se necessario)
3.2 Connettiti all'inverter con Bluetooth
Assicurarsi che l'inverter sia acceso, sia l'inverter che il modulo di comunicazione
stiano funzionando correttamente.

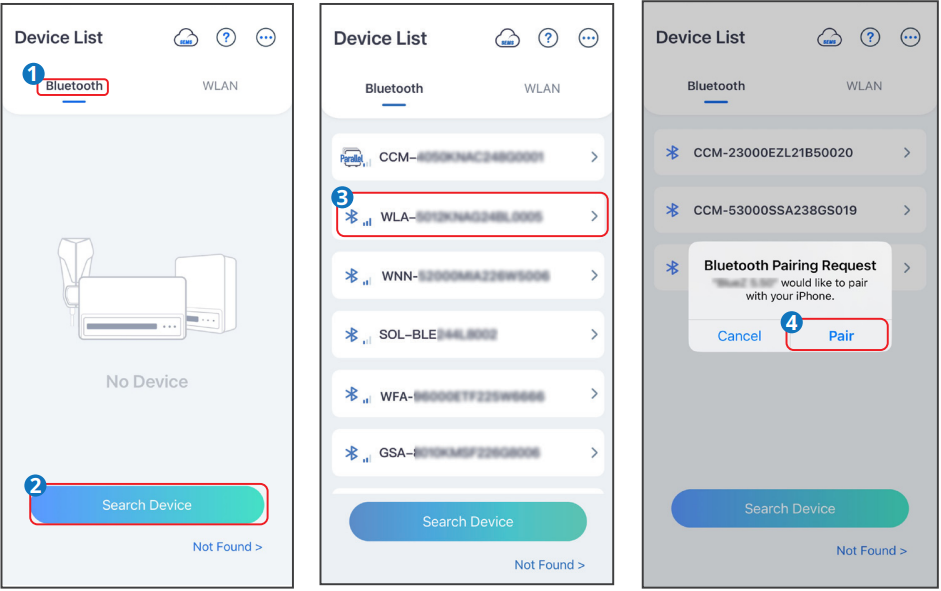

- Scheda Bluetooth nella homepage di SolarGo.
- Scheda Elenco dispositivi per aggiornare il sito.
- Trova il dispositivo tramite il numero di serie dell'inverter. Tocca il nome del dispositivo per accedere.
-
Quando ti connetti all'inverter tramite Bluetooth per la prima volta, viene visualizzato un prompt di accoppiamento. Scheda Associa per continuare.
- Accedi come Proprietario o Installatore. Password iniziale: 1234. Se la password è già stata modificata, utilizza invece la password scelta.
(facoltativo) Promemoria per modificare la password viene visualizzato solo quando necessario.
(opzionale) Modifica la password se non l'hai già fatto. - attivare la funzione "Ricorda password" e abilitare Bluetooth rimane attivo nella pagina seguente.

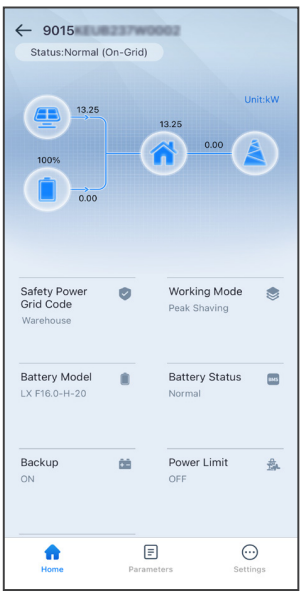

- Se tutto è stato inserito correttamente, ora sarai nella pagina principale dell'app Solargo, dove potrai vedere i dati del tuo inverter.
3.3 Attiva e configura Modbus TCP
Ora devi modificare le impostazioni di Modbus TCP. Questi dipendono dal dongle che stai utilizzando.
3.3.1 Dongle normale - il numero di serie inizia con 72000:

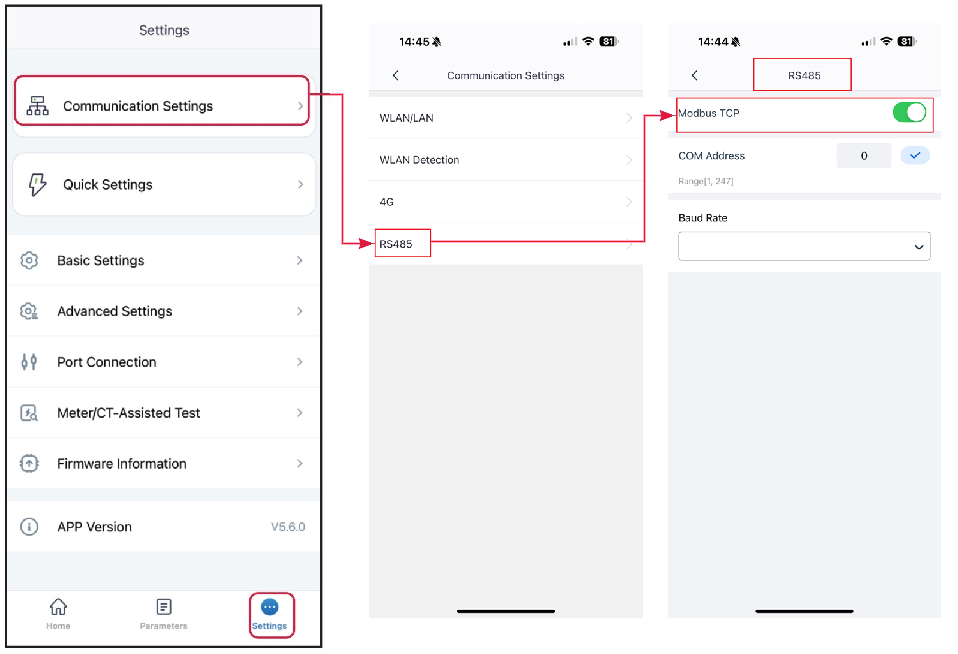

- Tocca Impostazioni sul fondo della pagina principale
- Scheda Impostazioni di comunicazione
- Scheda RS485
- Abilita Modbus TCP
-
Una volta abilitato Modbus TCP, è necessario impostare l'indirizzo, l'ID dispositivo e la velocità in baud. Inserire i seguenti valori:
ID dispositivo: 1
Porta: 502
Velocità in baud: 9600
3.3.2 Dongle per la sicurezza informatica - il numero di serie inizia con 72100:
- Tocca Impostazioni sul fondo della pagina principale
- Scheda Privacy e sicurezza
-
Abilitare il Modbus TCP
-
Una volta abilitato Modbus TCP, è necessario impostare l'indirizzo, l'ID dispositivo e la velocità in baud. Inserire i seguenti valori:
ID dispositivo: 1
Porta: 502
Velocità in baud: 9600
3.4 Imposta l'indirizzo IP statico
Successivamente, è necessario impostare l'indirizzo IP. Si consiglia di utilizzare un indirizzo IP fisso (statico).
- Tocca Impostazioni sul fondo della pagina principale
- Scheda WLAN/LAN
-
Se l'interruttore DHCP è abilitato, si prega di disabilitarlo e inserire manualmente i dati appropriati per la propria rete.
Nota: annotare l'indirizzo IP per un uso successivo.
Ciò completa la configurazione dell'inverter ed è ora possibile procedere all'aggiunta del dispositivo al Controller Reduxi al passo 6. Aggiungi l'inverter GoodWe al controller Reduxi
4. Impostare IP statico con l'App Sems+ Classic
4.1 Scaricare e installare l'App Sems+ Classic (se necessario)
4.2 Connettersi all'inverter con Bluetooth
Assicurarsi che l'inverter sia acceso, sia l'inverter che il modulo di comunicazione
stiano funzionando correttamente.

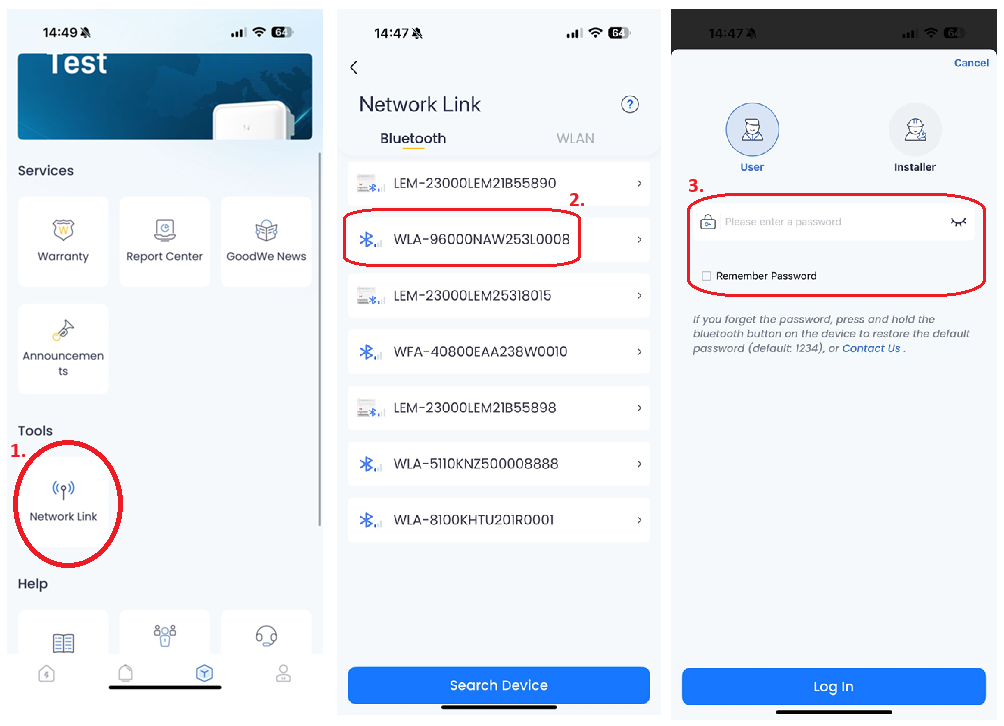

- Scheda Collegamento di rete sulla homepage di Sems+.
- Trova il dispositivo tramite il numero di serie dell'inverter. Toccare il nome del dispositivo per accedere.
Quando ci si connette all'inverter tramite Bluetooth per la prima volta, appare un prompt di accoppiamento. Tocca Associa per continuare.

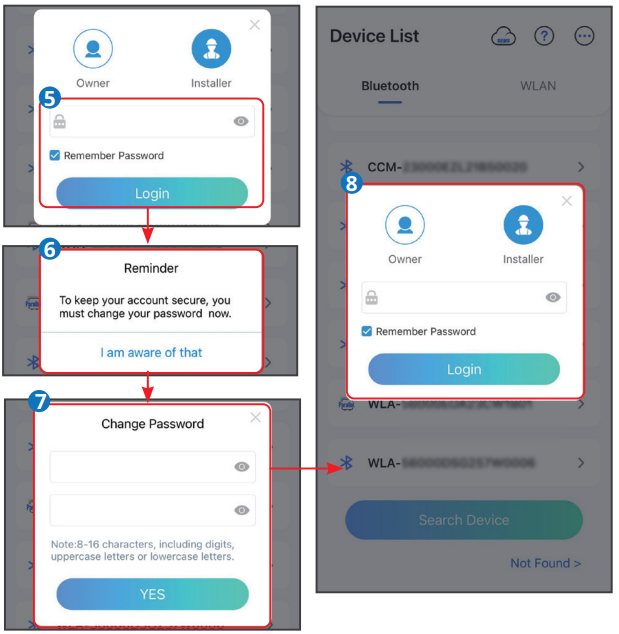

- Accedi come Proprietario o Installatore. Password iniziale: 1234. Se la password è già stata modificata, utilizza invece la password scelta.
(facoltativo) Promemoria viene visualizzato solo quando necessario.
(facoltativo) Cambia la password se non l'hai ancora fatto.

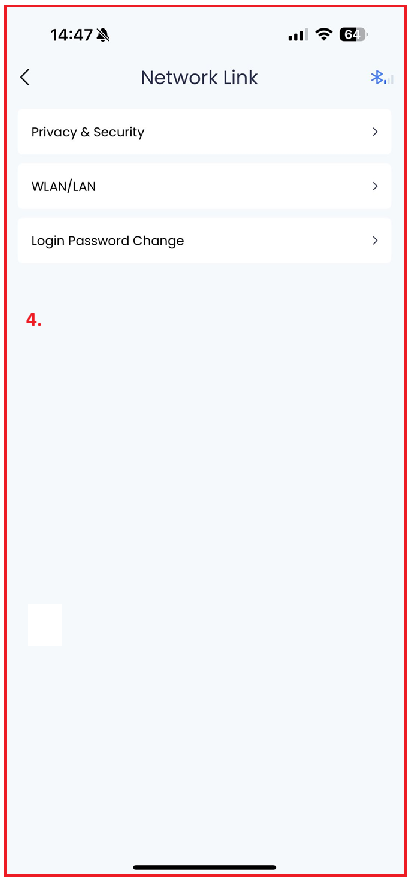

attiva la funzione "Ricorda password" e vai avanti. - Se tutto è stato inserito correttamente, ora sarai nella pagina Collegamento di rete, come puoi vedere nell'immagine qui sotto:

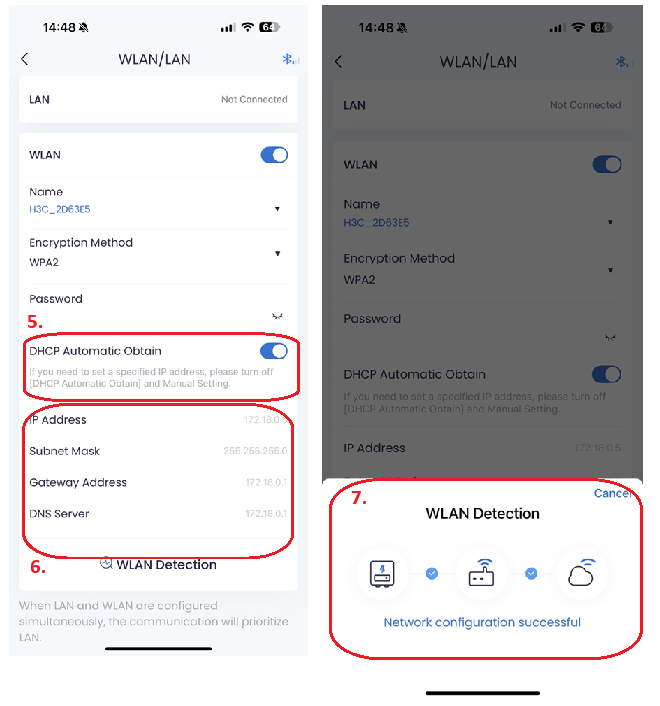

- Ora devi impostare l'IP da "DHCP" a "Statico" per disattivare il pulsante DHCP Ottieni automaticamente.
- Ora puoi regolare le impostazioni IP dell'inverter in modo che corrispondano alla tua rete. Annota le impostazioni per dopo!
Dopo di che, premere WLAN Detection.
-
Se tutto è stato configurato correttamente, riceverai un messaggio di successo. Se ricevi un messaggio di errore, controlla le tue voci.
Ciò completa la configurazione dell'inverter ed è ora possibile procedere all'aggiunta del dispositivo al Controller Reduxi al passo 6. Aggiungere l'inverter GoodWe al Controller Reduxi
5. Eseguire l'aggiornamento del firmware (se necessario)
In caso di problemi, aggiorna il firmware dell'inverter all'ultima versione.
- Tocca Impostazioni nella parte inferiore della pagina principale
- Scheda Informazioni sul firmware
-
Selezionare Verifica aggiornamenti
- Se è disponibile una nuova versione, eseguire l'aggiornamento secondo le istruzioni.
5.1 Configurare la rete
Assicurarsi che l'inverter sia connesso a Internet tramite un cavo Ethernet. Solo allora l'inverter può comunicare con il controller Reduxi tramite Modbus TCP.
5.1.1 Attivare e configurare Modbus TCP
- Tocca Impostazioni nella parte inferiore della pagina principale
- Scheda Privacy e sicurezza
- Abilitare il Modbus TCP
-
Una volta abilitato Modbus TCP, è necessario impostare l'indirizzo, l'ID dispositivo e la velocità in baud. Inserire i seguenti valori:
ID dispositivo: 1
Porta: 502
Velocità in baud: 9600
5.1.2 Impostazione dell'indirizzo IP statico
Successivamente, è necessario impostare l'indirizzo IP. Si consiglia di utilizzare un indirizzo IP fisso (statico).
- Tocca Impostazioni nella parte inferiore della pagina principale
- Scheda WLAN/LAN
-
Se l'interruttore DHCP è abilitato, si prega di disabilitarlo e inserire manualmente i dati appropriati per la propria rete.
Nota: annotare l'indirizzo IP per un uso successivo.
Questo completa la configurazione dell'inverter ed è ora possibile procedere con l'aggiunta del dispositivo al controller Reduxi.
6. Aggiungi l'inverter GoodWe al controller Reduxi
Dopo aver collegato Reduxi e l'inverter ibrido tramite Ethernet, è possibile registrarlo come nuovo dispositivo (inverter ibrido GoodWe).
6.1 Aggiungere dispositivo
Innanzitutto, accedere al configuratore Reduxi locale e aggiungere un nuovo dispositivo facendo clic sul pulsante 'Aggiungi dispositivo'.
6.2 Selezionare Inverter Ibrido GoodWe
All'interno del primo passaggio, vengono definite le impostazioni di base:
- Seleziona Tipo di dispositivo: Inverter ibrido,
- Seleziona Tipo: Inverter di accumulo di energia GoodWe HV,
- Assegna un nome al dispositivo
6.3 Configurazione del dispositivo per il canale di comunicazione
Il secondo passaggio prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus TCP. In questo passaggio, viene stabilito il collegamento di comunicazione tra il controller Reduxi e l'inverter ibrido GoodWe.
Le impostazioni per il canale di comunicazione sono visualizzate di seguito:
Nota: Impostare l'indirizzo IP dell'inverter configurato in precedenza.
6.4 Testare la comunicazione
Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, c'è un pulsante "Test Communication". Questo pulsante viene utilizzato per verificare se la connessione Modbus TCP tra i dispositivi funziona correttamente.
Risposta corretta (esempio):
6.5. Letture dal dispositivo
Lo scopo di questo punto è mostrare come controllare le letture dal dispositivo. Questo viene fatto in 'Dispositivo (Inverter ibrido GoodWe)/Ultima misurazione'.
Una volta che il dispositivo è stato aggiunto con successo tramite il configuratore, può essere monitorato tramite l'applicazione cloud Reduxi.
