Collegare l'inverter ibrido GoodWe al Reduxi Controller tramite Modbus TCP. Funziona con WiFi/LAN Kit 1.0 e 2.0 via LAN o WiFi.
Descrizione testuale di questa immagine

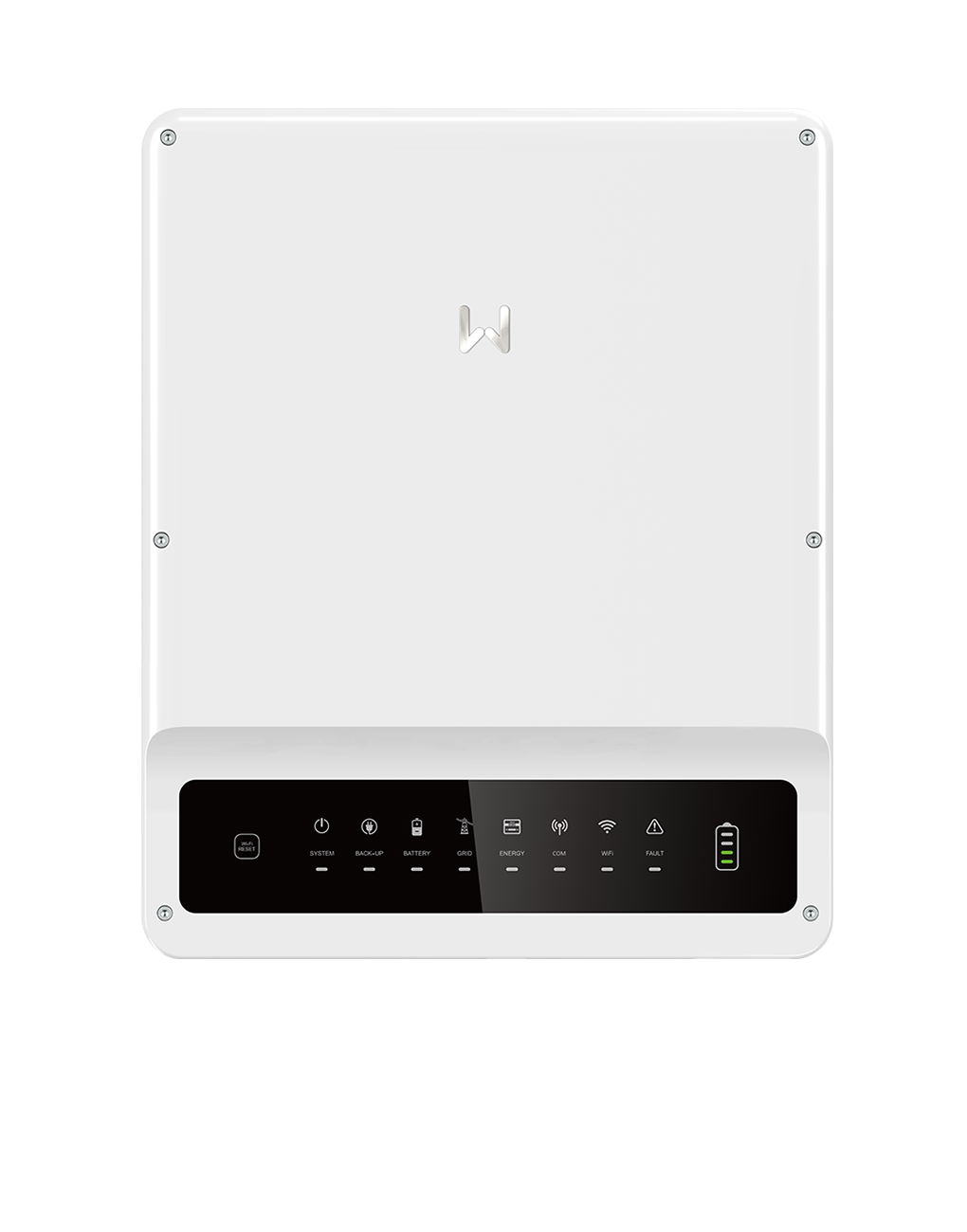

Foto del prodotto di un inverter ibrido bianco a parete su sfondo bianco, vista frontale. Custodia bianca rettangolare con angoli arrotondati, con un logo "W" grigio chiaro al centro della parte superiore e viti agli angoli. La parte inferiore ha un pannello display in vetro nero con una fila di icone di stato con minuscole etichette sotto e un'icona del livello della batteria con barre verdi a destra. Un piccolo pulsante rotondo si trova a sinistra del pannello.
- Documentazione tecnica
- Attrezzatura necessaria
- Scegliere il collegamento e attivare Modbus TCP
- Configurare il WiFi/LAN Kit con l'app SolarGo
- Impostare l'IP statico con l'app SEMS+ Classic
- Aggiornare il firmware e controllare la rete (se necessario)
- Accedere all'interfaccia web di Reduxi
- Aggiungere l'inverter GoodWe al Reduxi Controller
- Controllare le letture
- Riepilogo
- Problemi comuni
- Articoli correlati
1 Documentazione tecnica
Documenti GoodWe sul modulo di comunicazione e sui dispositivi supportati:
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Pagina del prodotto del modulo di comunicazione con scheda tecnica e manuale d'uso.
- Compatibility list of GoodWe inverters and IoT products – Indica quale inverter funziona con quale modulo di comunicazione e firmware.
2 Attrezzatura necessaria
Servono i componenti seguenti:
- Inverter ibrido GoodWe
- GoodWe WiFi/LAN Kit 1.0 o WiFi/LAN Kit 2.0 (dongle di comunicazione)
- Reduxi Controller
- Cavo Ethernet tra l'inverter e il router o lo switch
- Smartphone con Bluetooth e l'app SolarGo o l'app SEMS+ Classic (vedere punto 4 e punto 5)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Scegliere il collegamento e attivare Modbus TCP
La comunicazione Modbus TCP con Reduxi dipende dal dongle e dal modo in cui l'inverter è collegato a Internet. Individuare il proprio caso:
| Dongle e collegamento | Modbus TCP | Passo successivo |
|---|---|---|
| WiFi/LAN Kit 1.0 via LAN | Attivato automaticamente | Impostare un IP statico con l'app SEMS+ Classic (punto 5) |
| WiFi/LAN Kit 1.0 via WiFi | Attivarlo con l'app SolarGo | Configurare il dongle con SolarGo (punto 4) |
| WiFi/LAN Kit 2.0 via LAN | Attivato automaticamente | Controllare il numero di serie (punto 3.5) |
| WiFi/LAN Kit 2.0 via WiFi | Attivazione da parte di GoodWe After-Sale Support | Inviare l'e-mail (punto 3.4), poi controllare il numero di serie (punto 3.5) |
3.1 WiFi/LAN Kit 1.0 via LAN
Descrizione testuale di questa immagine
Foto di un dongle nero GoodWe WiFi/LAN Kit 1.0 su sfondo bianco. È un modulo nero alto e arrotondato con una spina di connessione in alto, una piccola finestra display scura al centro e un logo e un simbolo di rete (LAN) stampati sotto. In basso ci sono due spie luminose: una blu a sinistra e una verde a destra, ciascuna con un piccolo simbolo stampato.
L'inverter è collegato a Internet con il WiFi/LAN Kit 1.0 via LAN. Modbus TCP viene attivato automaticamente con queste impostazioni:
- Device ID:
1 - Porta:
502 - Baud rate:
9600
Proseguire con il punto 5, Impostare l'IP statico con l'app SEMS+ Classic.
3.2 WiFi/LAN Kit 1.0 via WiFi
Descrizione testuale di questa immagine
Foto di un dongle nero GoodWe WiFi/LAN Kit 1.0 su sfondo bianco. È un modulo nero alto e arrotondato con una spina di connessione in alto, una piccola finestra display scura al centro e un logo e un simbolo di rete (LAN) stampati sotto. In basso ci sono due spie luminose: una blu a sinistra e una verde a destra, ciascuna con un piccolo simbolo stampato.
L'inverter è collegato a Internet con il WiFi/LAN Kit 1.0 via WiFi. Modbus TCP va attivato con l'app SolarGo.
Proseguire con il punto 4, Configurare il WiFi/LAN Kit con l'app SolarGo.
3.3 WiFi/LAN Kit 2.0 via LAN
Descrizione testuale di questa immagine
Foto di un dongle nero GoodWe WiFi/LAN Kit 2.0 su sfondo bianco. Un nastro rosso diagonale in alto riporta la scritta NEW. Il dongle ha una spina di connessione in basso, una piccola finestra display scura nella parte superiore e un logo e un simbolo di rete sotto. Due piccole spie luminose sono visibili nella parte inferiore, una blu e una verde/gialla.
L'inverter è collegato a Internet con il WiFi/LAN Kit 2.0 via LAN. Modbus TCP viene attivato automaticamente con queste impostazioni:
- Device ID:
1 - Porta:
502 - Baud rate:
9600
Proseguire con il punto 3.5, Numero di serie del WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 via WiFi
Descrizione testuale di questa immagine
Foto di un dongle nero GoodWe WiFi/LAN Kit 2.0 su sfondo bianco. Un nastro rosso diagonale in alto riporta la scritta NEW. Il dongle ha una spina di connessione in basso, una piccola finestra display scura nella parte superiore e un logo e un simbolo di rete sotto. Due piccole spie luminose sono visibili nella parte inferiore, una blu e una verde/gialla.
L'inverter è collegato a Internet con il WiFi/LAN Kit 2.0 via WiFi. Modbus TCP deve essere attivato da GoodWe After-Sale Support. Inviare un'e-mail a service.se@goodwe.com:
- Oggetto: Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Numero di serie dell'inverter
- Numero di serie del dongle
Dopo che GoodWe ha attivato Modbus TCP, proseguire con il punto 3.5.
3.5 Numero di serie del WiFi/LAN Kit 2.0
Il WiFi/LAN Kit 2.0 esiste in versione standard e in versione con cyber security. Controllare il numero di serie sul dongle:
- Il numero di serie inizia con
72000: versione standard. - Il numero di serie inizia con
72100: versione con cyber security. Sull'inverter occorrono impostazioni aggiuntive. Seguire i passaggi al punto 4.
72000…
Descrizione testuale di questa immagine
Foto di un dongle nero GoodWe WiFi/LAN Kit appoggiato su una superficie grigio chiaro. Un'etichetta bianca riporta il testo WiFi Kit-20, un codice a barre e il numero di serie 72000WFA23500051. All'estremità sinistra del dongle c'è una spina di connessione.
4 Configurare il WiFi/LAN Kit con l'app SolarGo
4.1 Scaricare e installare l'app SolarGo (se necessario)
Descrizione testuale di questa immagine
Immagine in due parti su sfondo bianco. In alto: badge nero con la scritta Download on the App Store e il logo Apple. Sotto: un codice QR in bianco e nero. Secondo la didascalia, il codice QR rimanda all'app SolarGo nell'App Store.
Descrizione testuale di questa immagine
Badge nero 'GET IT ON Google Play' con il logo a triangolo di Google Play e, sotto, un codice QR in bianco e nero per scaricare l'app SolarGo.
4.2 Collegarsi all'inverter via Bluetooth
Verificare che l'inverter sia acceso e che l'inverter e il modulo di comunicazione funzionino correttamente.
Descrizione testuale di questa immagine
Tre schermate di telefono affiancate della schermata Device List dell'app SolarGo, con badge blu numerati e contorni rossi. Intestazione di ciascuna: 'Device List' con un'icona del cloud, un'icona di aiuto e un'icona del menu; schede Bluetooth (selezionata) e WLAN. Schermata 1: la scheda Bluetooth è cerchiata in rosso (badge 1); stato vuoto con un'illustrazione di dispositivi e il testo 'No Device'; il pulsante 'Search Device' è cerchiato in rosso (badge 2); link 'Not Found >'. Schermata 2: elenco dei dispositivi trovati, ciascuno con una freccia, nomi: CCM-4050KNAC248G0001 (con un'icona 'Parallel'), WLA-5012KNAG24BL0005 (cerchiato in rosso, badge 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006; pulsante 'Search Device'; link 'Not Found >'. Schermata 3 (sfondo in grigio): elenco con CCM-23000EZL21B50020 e CCM-53000SSA238GS019 e una finestra iPhone 'Bluetooth Pairing Request' con il testo che un dispositivo vorrebbe associarsi all'iPhone, e i pulsanti Cancel e Pair (Pair cerchiato in rosso, badge 4).
1234. Se la password è già stata cambiata, usare quella scelta. Un promemoria per cambiare la password compare solo quando necessario. Se non è ancora stata cambiata, cambiare la password.Descrizione testuale di questa immagine
Composizione di schermate dell'app SolarGo con contorni rossi, badge blu numerati da 5 a 8 e frecce rosse che mostrano l'ordine. Badge 5 (in alto a sinistra): finestra di accesso sopra un elenco di dispositivi in grigio con due icone di ruolo, Owner e Installer (Installer selezionato), un campo password vuoto con un'icona a occhio (nessun valore mostrato), una casella selezionata 'Remember Password' e un pulsante 'Login'. Freccia rossa verso il basso fino al badge 6: finestra 'Reminder' con il testo 'To keep your account secure, you must change your password now.' e il link 'I am aware of that'. Freccia rossa verso il basso fino al badge 7: finestra 'Change Password' con due campi password vuoti con icone a occhio, la nota 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' e un pulsante 'YES'. Freccia rossa verso destra fino al badge 8 (a destra): schermata 'Device List' con le schede Bluetooth (selezionata) e WLAN, un elenco di dispositivi (CCM-, WLA-.) e la stessa finestra di accesso del badge 5 (Owner/Installer, campo password vuoto, 'Remember Password' selezionata, 'Login'); in basso il pulsante 'Search Device' e il link 'Not Found >'.
Descrizione testuale di questa immagine
Schermata della pagina principale dell'app SolarGo su un telefono. Intestazione: freccia indietro e un numero di dispositivo che inizia con 9015. Etichetta di stato: 'Status:Normal (On-Grid)'. Diagramma del flusso di energia, 'Unit:kW': icona del pannello solare con valore di flusso 13.25 verso un'icona di casa con 13.25; icona della batteria 100% con valore 0.00; icona del traliccio di rete con valore 0.00. Riquadri informativi: Safety Power Grid Code: Warehouse; Working Mode: Peak Shaving; Battery Model: LX F16.0-H-20; Battery Status: Normal; Backup: ON; Power Limit: OFF. Navigazione in basso: Home (selezionata, blu), Parameters, Settings.
4.3 Attivare e configurare Modbus TCP
Le impostazioni Modbus TCP dipendono dal dongle. Controllare prima il numero di serie (vedere punto 3, punto 3.5).
Dongle standard: il numero di serie inizia con 72000
Descrizione testuale di questa immagine
Tre schermate di telefono affiancate dell'app SolarGo, collegate da linee e frecce rosse. Schermata 1, Settings: Communication Settings (riquadro rosso), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version; schede in basso Home, Parameters, Settings (Settings contrassegnato da un riquadro rosso). Schermata 2, Communication Settings: WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 in un riquadro rosso, freccia da Communication Settings verso di esso). Schermata 3, RS485 (titolo in un riquadro rosso): Modbus TCP con un interruttore verde attivato (riquadro rosso); COM Address: 0 con un pulsante di conferma blu e un suggerimento sull'intervallo sbiadito; Baud Rate: menu a discesa, vuoto.
- Device ID:
1 - Porta:
502 - Baud rate:
9600
Dongle con cyber security: il numero di serie inizia con 72100
Descrizione testuale di questa immagine
Tre schermate di telefono dell'app SolarGo affiancate, unite da frecce rosse. A sinistra, elenco 'Settings': Communication Settings (cerchiato in rosso), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0'; navigazione in basso Home, Parameters, Settings (cerchiato in rosso). Al centro, elenco 'Communication Settings': Privacy & Security (cerchiato in rosso), WLAN/LAN, 4G, RS485. A destra, pagina 'Privacy & Security' con tre sezioni. Sezione Bluetooth: interruttore 'Bluetooth Stays On' (disattivato) con il testo: ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Sezione WLAN: interruttore 'WLAN Control' (disattivato) con il testo: ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Sezione Modbus TCP: interruttore 'Modbus TCP' (disattivato), cerchiato da un rettangolo rosso, con il testo 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- Device ID:
1 - Porta:
502 - Baud rate:
9600
4.4 Impostare un indirizzo IP statico
Impostare l'indirizzo IP dell'inverter. Si consiglia un indirizzo IP fisso (statico).
Descrizione testuale di questa immagine
Tre schermate di telefono dell'app SolarGo affiancate, collegate da frecce rosse. Schermata 1, Settings: voci Communication Settings (riquadro rosso, evidenziata), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0; schede in basso Home, Parameters, Settings (Settings contrassegnato da un riquadro rosso). Schermata 2, Communication Settings: Privacy & Security, WLAN/LAN (riquadro rosso, evidenziata), 4G, RS485. Schermata 3, WLAN/LAN con un link Save in alto a destra: Encryption Type: WPA2/WPA; Password: campo, valore non mostrato; un riquadro rosso attorno a DHCP con un interruttore verde che sembra attivato e il suggerimento: If you need to set a specific IP address, you can manually enter it after turning off DHCP; poi IP Address, Subnet Mask, Gateway Address, DNS Server. Sotto il riquadro: LAN: Not Connected e un link blu: Restore factory communication settings.
5 Impostare l'IP statico con l'app SEMS+ Classic
5.1 Scaricare e installare l'app SEMS+ Classic (se necessario)
Descrizione testuale di questa immagine
Immagine in due parti su sfondo bianco. In alto: badge nero con la scritta Download on the App Store e il logo Apple. Sotto: un codice QR in bianco e nero con un sottile bordo grigio chiaro. Secondo la didascalia, il codice QR rimanda all'app SEMS+ Classic nell'App Store.
Descrizione testuale di questa immagine
Immagine in due parti su sfondo bianco. In alto: badge nero con la scritta GET IT ON Google Play e il logo a triangolo colorato di Google Play. Sotto: un codice QR in bianco e nero. Secondo la didascalia, il codice QR rimanda all'app SEMS+ Classic su Google Play.
5.2 Collegarsi all'inverter via Bluetooth e impostare l'IP
Verificare che l'inverter sia acceso e che l'inverter e il modulo di comunicazione funzionino correttamente.
Descrizione testuale di questa immagine
Tre schermate di telefono affiancate dell'app SEMS+ (GoodWe), con ovali rossi e i numeri 1, 2 e 3. Schermata 1 (ora 14:49): schermata iniziale con un banner 'Test' che mostra un inverter bianco; sezione 'Services' con i riquadri Warranty, Report Center, GoodWe News, Announcements; sezione 'Tools' con il riquadro 'Network Link' cerchiato in rosso e contrassegnato con 1; sezione 'Help'. Schermata 2 (ora 14:47): titolo 'Network Link' con le schede Bluetooth (selezionata) e WLAN e un elenco di dispositivi: LEM-23000LEM21B55890, WLA-96000NAW253L0008 (cerchiato in rosso e contrassegnato con 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Schermata 3 (ora 14:47): una richiesta di associazione con 'Cancel' in alto a destra, due icone User (selezionata) e Installer, un campo di inserimento della password con il segnaposto 'Please enter a password' e un'icona a occhio, e una casella 'Remember Password' (non selezionata); l'area del campo è cerchiata in rosso e contrassegnata con 3. Sotto, un testo di aiuto indica che, se la password è stata dimenticata, si deve tenere premuto il pulsante Bluetooth sul dispositivo per ripristinare la password predefinita (il valore predefinito è mostrato nell'immagine e qui è omesso), oppure Contact Us.
1234. Se la password è già stata cambiata, usare quella scelta. Un promemoria compare solo quando necessario. Se non è ancora stata cambiata, cambiare la password. Attivare Remember Password e proseguire.Descrizione testuale di questa immagine
Schermata della pagina 'Network Link' dell'app SEMS+ su un telefono, racchiusa in un rettangolo rosso con il numero rosso 4. Barra di stato: ora 14:47, icona muto, segnale, Wi-Fi, batteria 64. Intestazione: freccia indietro, titolo 'Network Link' e un'icona Bluetooth (blu) a destra. Tre righe di elenco, ciascuna con una freccia: Privacy & Security, WLAN/LAN, Login Password Change. Il resto della pagina è azzurro chiaro e vuoto, con una barra nera dell'indicatore home in fondo.
Descrizione testuale di questa immagine
Due schermate di telefono affiancate dell'app SEMS+, schermata WLAN/LAN, con contorni rossi ed etichette numeriche rosse 5, 6 e 7. Schermata a sinistra: LAN: Not Connected; WLAN: attivo (interruttore); Name: il nome di una rete Wi-Fi (H3C_2D63E5); Encryption Method: WPA2; Password: campo con una freccia a discesa, valore non mostrato. Il riquadro rosso 5 contrassegna DHCP Automatic Obtain, interruttore attivo, con il testo di suggerimento che, per impostare un indirizzo IP specifico, si disattiva DHCP Automatic Obtain e si usa Manual Setting. Il riquadro rosso 6 contrassegna i campi IP Address, Subnet Mask, Gateway Address e DNS Server, con valori in grigio. Sotto c'è un pulsante WLAN Detection e la nota: When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Schermata a destra: la stessa schermata oscurata, con una finestra WLAN Detection (riquadro rosso 7) e un link Cancel. La finestra mostra tre icone (inverter, router, cloud) unite da segni di spunta blu e il testo: Network configuration successful.
6 Aggiornare il firmware e controllare la rete (se necessario)
6.1 Aggiornare il firmware dell'inverter
In caso di problemi, aggiornare il firmware dell'inverter all'ultima versione.
Descrizione testuale di questa immagine
Due schermate di telefono affiancate dell'app SolarGo/SEMS+, unite da una freccia rossa. A sinistra, elenco 'Settings': Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (cerchiato in rosso; la freccia rossa parte da qui), Change Login Password; ciascuna con una freccia. Navigazione in basso: Home, Parameters, Settings (cerchiato in rosso, selezionato). A destra, pagina 'Firmware Information' con una freccia indietro: DSP FW Version; ARM FW Version; Communication Module FW Version. Testo 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Link blu 'Check For Update' con un contorno rosso tratteggiato.
6.2 Configurare la rete
Collegare l'inverter a Internet con un cavo Ethernet. Solo così l'inverter può comunicare con il Reduxi Controller tramite Modbus TCP.
Modbus TCP: toccare Settings, poi Privacy & Security e attivare Modbus TCP. Poi impostare:
- Device ID:
1 - Porta:
502 - Baud rate:
9600
Indirizzo IP statico: toccare Settings, poi WLAN/LAN. Se l'interruttore DHCP è attivo, disattivarlo e inserire manualmente i dati adatti alla propria rete. Si consiglia un indirizzo IP fisso (statico). Annotare l'indirizzo IP per dopo. Le schermate sono le stesse del punto 4, punti 4.3 e 4.4.
7 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
8 Aggiungere l'inverter GoodWe al Reduxi Controller
Collegare il Reduxi Controller e l'inverter ibrido tramite Ethernet. Poi registrare l'inverter come nuovo dispositivo (inverter ibrido GoodWe).
8.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere punto 7) e fare clic su + Add device.
Descrizione testuale di questa immagine
Schermata della barra laterale di Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: BYD 24kWh; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge Master; SolarEdge Slave. In fondo c'è un pulsante Add device con un segno più, contrassegnato da un rettangolo rosso.
Nel primo passaggio (impostazioni di base), selezionare i parametri di base del dispositivo:
- Device type:
Hybrid inverter - Type:
GoodWe Energy Storage Inverters HV - Name: un nome a scelta
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 1 di 2 Basic settings. Indicatore dei passi: 1 Basic settings (attivo, nero), 2 Communication channel (grigio). Modulo con il titolo Basic settings: Device type (obbligatorio): Hybrid inverter; Type (obbligatorio): GoodWe Energy Storage Inverters HV; Name (obbligatorio): GoodWe Energy Storage Inverters HV. Pulsanti: Back (a sinistra), Next (a destra, scuro).
Premere Next.
8.2 Impostazioni di comunicazione
Il secondo passo imposta il canale di comunicazione Modbus TCP. Collega il Reduxi Controller all'inverter ibrido GoodWe. Inserire l'indirizzo IP dell'inverter impostato in precedenza (vedere punto 4, punto 4.4, oppure punto 5).
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | L'indirizzo IP statico impostato sull'inverter |
| Porta | 502 |
| Modbus unit ID | Valore predefinito 247 (come mostrato nel Configurator) |
| Control mode | Valore predefinito EMS (come mostrato nel Configurator) |
Descrizione testuale di questa immagine
Schermata del modulo delle impostazioni di comunicazione di Reduxi Configurator per l'inverter ibrido GoodWe. Campi: Connection (obbligatorio): TCP/IP; IP (obbligatorio): vuoto; Port (obbligatorio): 502; Modbus unit ID (obbligatorio): 247; Control mode (obbligatorio): EMS, con il testo di suggerimento sotto: Select control mode of inverter. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra, scuro).
8.3 Test communication
Fare clic su Test communication in fondo alla procedura guidata. Il test legge l'inverter ibrido GoodWe una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Esempio di lettura riuscita:
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication (x di chiusura in alto a destra) con testo verde. Contenuto: Successful readout from device. Valori: Battery active power: -450.0 W; Battery current: -1.8 A; Battery export active energy: 2493400 Wh; Battery import active energy: 2784800 Wh; Battery max. active power: 10000.0 W; Battery min. active power: -10000.0 W; Battery state of charge: 25.63 %; Battery state of health: 99.37 %; Battery voltage: 269.5 V; Error: false; Grid export active energy: 0 Wh; Grid import active energy: 0 Wh; Inverter active power: -1444 W; Load active power: 76 W; Load import active energy: 953900 Wh; Off-grid: false; PV active power: -839 W; PV current: -1.9 A; PV export active energy: 10434800 Wh; PV min. active power: -10000 W; PV voltage: 433.7 V; State name: ON_GRID. Parametri aggiuntivi: GRID_POWER_ACTIVE_L1: 20; GRID_POWER_ACTIVE_L2: 12; GRID_POWER_ACTIVE_L3: 24; PV_POWER_ACTIVE_MAX: 0. Pulsante scuro in basso a destra: Close.
9 Controllare le letture
9.1 Ultime misurazioni
Controllare le letture in Devices – GoodWe Hybrid Inverter – Last measurements nel Reduxi Configurator.
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, pagina 'Last measurements' del dispositivo 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Barra laterale a sinistra: logo 'reduxi Configurator'; sezione Devices con le voci 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (attiva), MasterTherm, Reduxi Meter; poi 'Optimization modes' (segno più) e 'Utility Rate Plan'. In alto: percorso 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', un'icona verde di collegamento e un banner 'New patch available. Click here to apply.' con una x di chiusura. Schede: Last measurements (attiva), Analyze, Archive; menu a discesa di aggiornamento 'Each second'. Riquadro 'Control type': pulsanti Auto (verde chiaro, selezionato) e Manual (scuro); data e ora 07. 05. 2025 12:17:41. Scheda Battery (data e ora 07. 05. 2025 12:19:22): Battery active power 0.0 kW; Battery current 0.30 A; Battery voltage 53.20 V; Battery capacity (Wh) 16.3 kWh; Battery maximum capacity (Wh) 22.3 kWh; Battery state of charge 73.00 %; Battery state of health 100.00 %; Battery min. state of charge 10.00 % (tagliato in fondo all'immagine). Scheda PV (12:19:23): PV active power -1.3 kW; PV current -3.40 A; PV voltage 374.60 V; PV export active energy 3,306.8 kWh; PV min. active power -6.1 kW. Scheda Load (12:19:22): Load active power 1.3 kW; Load import active energy 26,830.9 kWh.
Dopo aver aggiunto il dispositivo nel Configurator, è possibile monitorarlo anche nell'applicazione cloud Reduxi.
9.2 Attivare il controllo da parte di Reduxi
Per il controllo da parte di Reduxi, impostare il control type su AUTO in Devices – GoodWe Hybrid Inverter nel Reduxi Configurator. Solo così i comandi della strategia agiscono sull'inverter.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparazione (punti 1–3): Controllare i documenti e i componenti. Scegliere il dongle e il collegamento e attivare Modbus TCP (punto 3).
Inverter GoodWe (punti 4–6): Configurare il dongle con SolarGo oppure impostare l'IP statico con SEMS+ Classic. Annotare l'indirizzo IP. Se necessario, aggiornare il firmware.
Aggiunta a Reduxi (punti 7–8): Accedere all'interfaccia web di Reduxi. Aggiungere il dispositivo come Hybrid inverter, tipo GoodWe Energy Storage Inverters HV. Inserire l'IP e la porta 502. Eseguire Test communication, poi fare clic su Done.
Messa in servizio (punto 9): Controllare le ultime misurazioni. Impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare l'indirizzo IP dell'inverter, la porta 502 e che Modbus TCP sia attivo. Verificare che l'inverter sia collegato via Ethernet e si trovi nella stessa rete del controller. |
| Modbus TCP non è disponibile con WiFi/LAN Kit 2.0 via WiFi | Deve essere attivato da GoodWe After-Sale Support. Inviare l'e-mail descritta al punto 3.4. |
| Il numero di serie del dongle inizia con 72100 | Attivare Modbus TCP in Settings – Privacy & Security (punto 4.3). |
| L'indirizzo IP dell'inverter cambia | Disattivare il DHCP e impostare un indirizzo IP statico (punto 4.4 o punto 5.2). |
| I problemi di comunicazione persistono | Aggiornare il firmware dell'inverter (punto 6.1). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
