Risparmia il 30% sui costi con Reduxi: connessione intelligente della tua pompa di calore Acond tramite Modbus TCP/IP
1. Passaggi necessari per stabilire la comunicazione tra il controller Reduxi e la pompa di calore Acond
1.1 Attivazione della funzione Modbus TCP sulla pompa di calore
L'attivazione e l'aggiornamento del firmware necessario verranno eseguiti da un tecnico dell'assistenza Acond.
Per fissare un appuntamento, contattare il servizio clienti Acond: https://www.acond.com/en#contact-us
Importante: Dopo che le impostazioni sono state attivate, l'installatore deve fornirti l'indirizzo IP della pompa di calore. Si consiglia di utilizzare un indirizzo statico. Sarà necessario in seguito.
1.2 Componenti necessari per collegare il controller Reduxi alla pompa di calore Acond.
Per stabilire la connessione tra il controller Reduxi e la pompa di calore Acond, sono necessari due componenti:
- Controller Reduxi
- Cavo Ethernet
2. Collegamento del controller Reduxi con la pompa di calore Acond

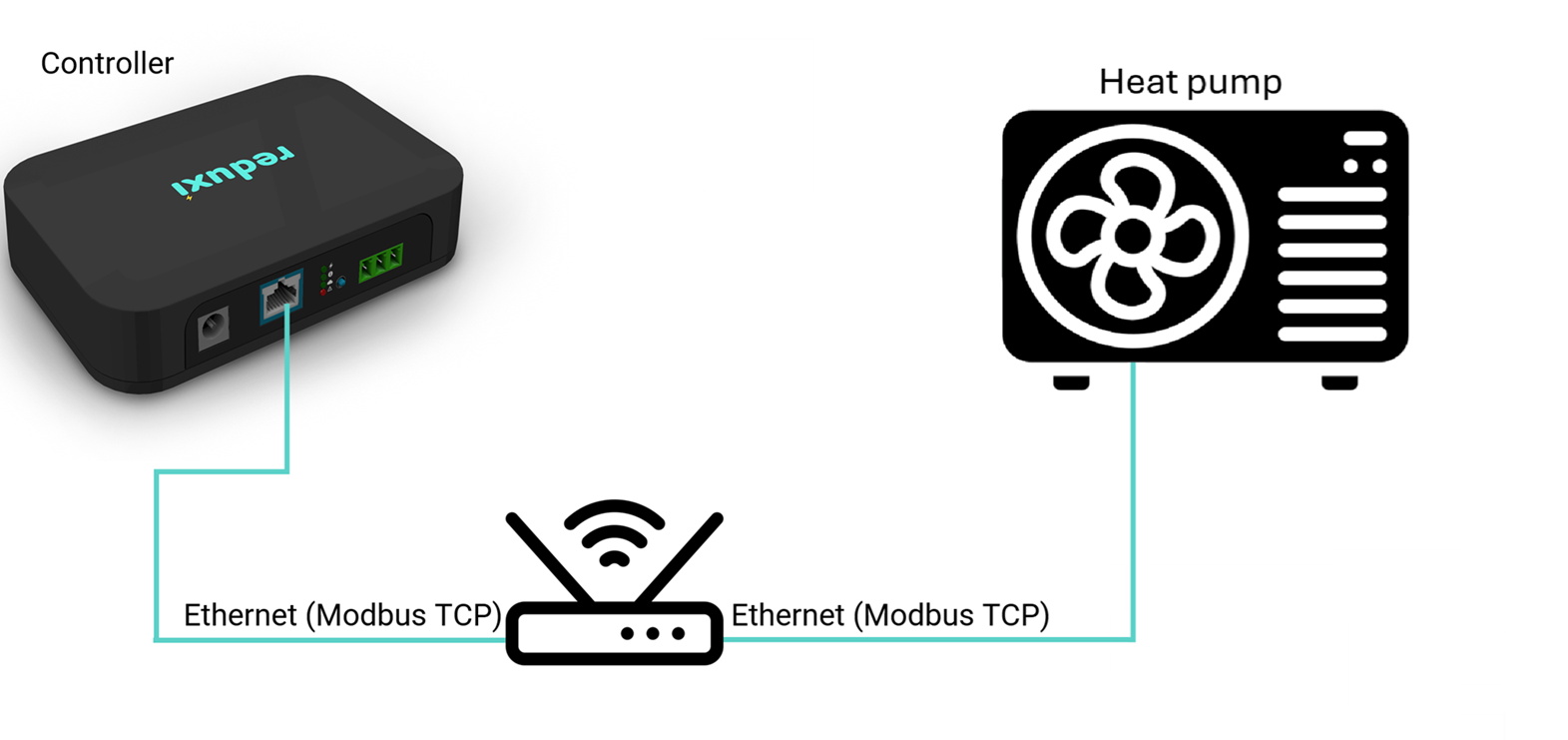

2.1 Di seguito viene visualizzata un'immagine simbolica dell'intera connessione dal controller Reduxi alla pompa di calore:
2.2 Collegare il cavo Ethernet alla pompa di calore Acond e al controller Reduxi:
La posizione di connessione del cavo Ethernet varia a seconda del modello. Fare riferimento al manuale della pompa di calore per informazioni dettagliate.
Dopo aver collegato il cavo Ethernet alla pompa di calore, collegare l'altra estremità del cavo al router o a uno switch locale. Quindi, seguire la stessa procedura con il controller Reduxi.
3. Aggiunta della pompa di calore come nuovo dispositivo nel configuratore Reduxi
Per aggiungere una nuova pompa di calore come dispositivo o per modificarne una esistente, seguire questi passaggi, descritti in dettaglio nei singoli punti seguenti.
3.1 Aggiunta di un dispositivo
Accedi localmente all'applicazione del configuratore Reduxi sul controller e premi il pulsante Aggiungi dispositivo:

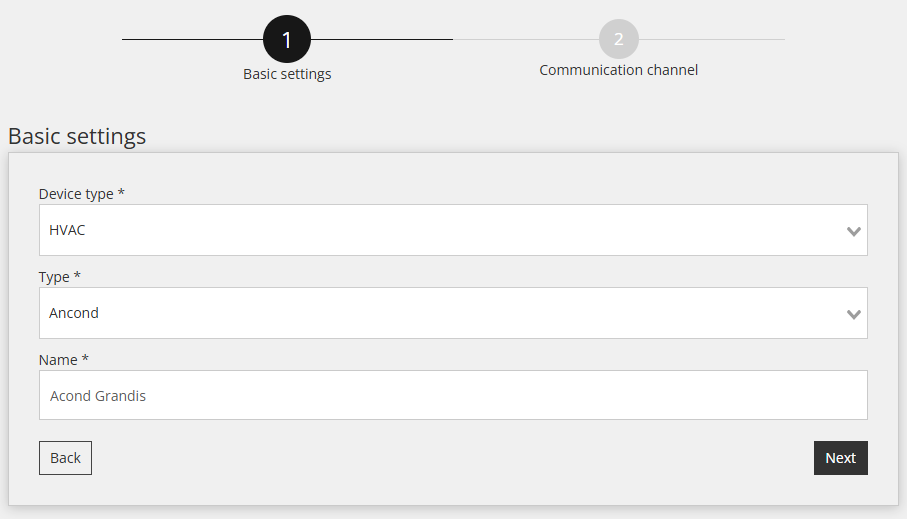

3.2 Seleziona il dispositivo che desideri aggiungere
Nella prima fase (impostazioni di base), seleziona i parametri di base del dispositivo che desideri aggiungere:
- Tipo di dispositivo: HVAC,
- Tipo: Acond
- Nome: specificare il nome del dispositivo, ad esempio: Acond Grandis
Dopo aver inserito tutto, premere "Avanti".

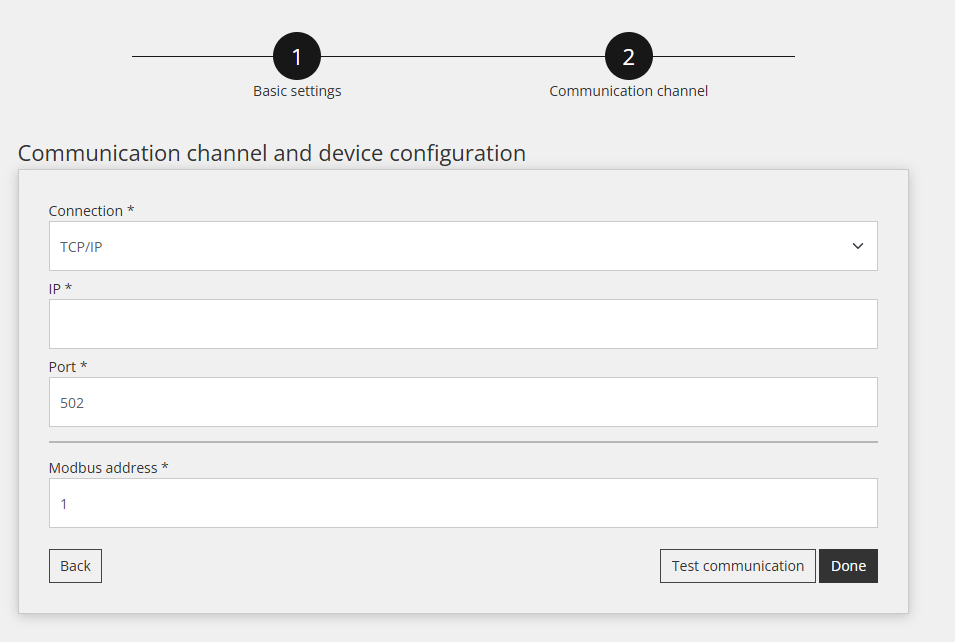

3.3 Canale di comunicazione
Qui devi inserire le informazioni sulla connessione al dispositivo:
- Connessione: TCP/IP
- IP: inserisci l'indirizzo IP che hai ricevuto dal tecnico Acond
- Porta: 502
- Indirizzo Modbus: predefinito 1, ma queste informazioni provengono anche dal tecnico
3.4 Test di comunicazione
Il test di comunicazione viene eseguito con l'aiuto del pulsante "Test comunicazione", situato sul lato inferiore destro dopo tutti i campi dei parametri del canale di comunicazione.
Il test di comunicazione può restituire due risposte:

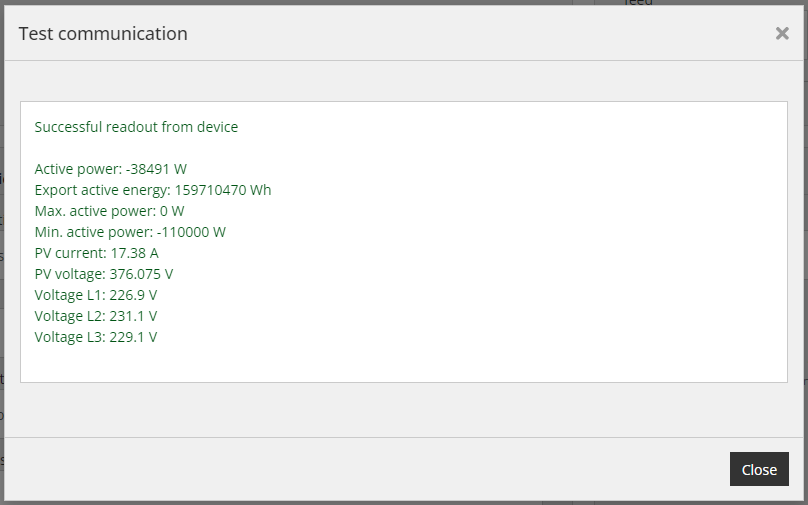

1. La comunicazione funziona correttamente, immagine sotto:

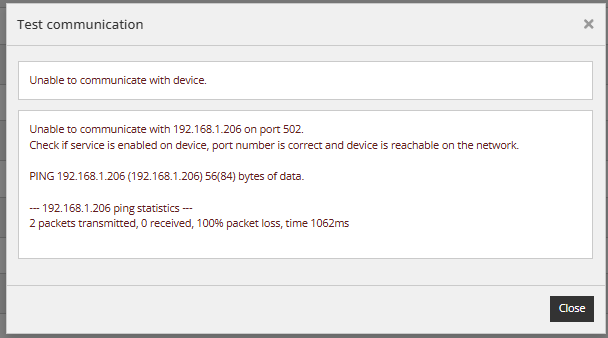

2. La comunicazione non funziona correttamente, l'immagine sotto:

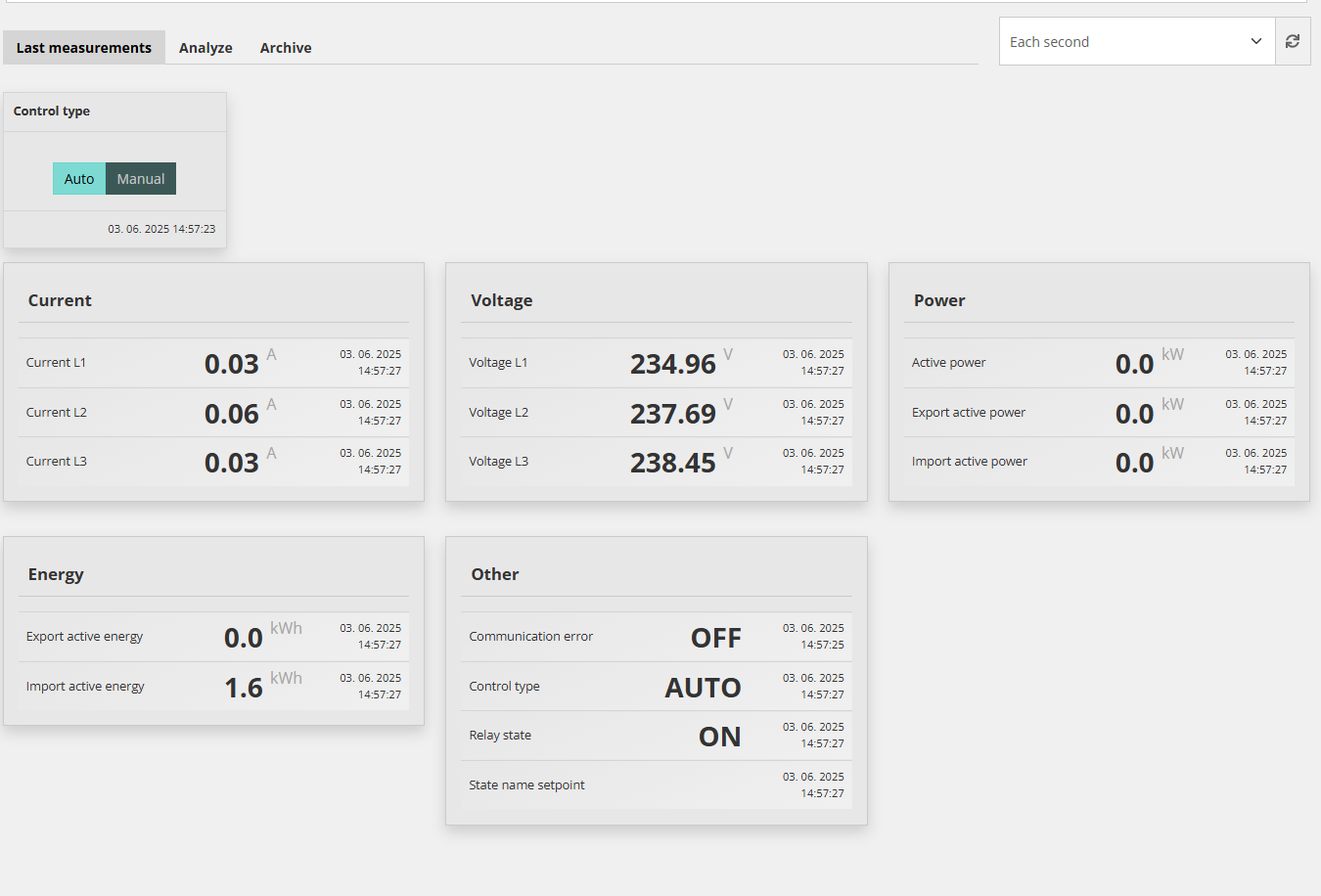

3.5 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo appena aggiunto, i suoi valori possono essere controllati in Dispositivi - Pompa di calore Acond nel configuratore Reduxi come test aggiuntivo.
Per il controllo avanzato della pompa di calore, integrare il dispositivo nella strategia del sistema Reduxi. In Dispositivi - Pompa di calore Acond nel configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influiscano sulla pompa di calore.
Per ottenere la massima flessibilità e la riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto e controllato con successo i valori, il dispositivo può essere ispezionato e controllato anche tramite l'applicazione Reduxi.
