Come collegare la colonnina di ricarica Starcharge Aurora AC EVSE al Reduxi Controller
Collegare il Reduxi Controller a StarCharge Aurora tramite il protocollo OCPP. Reduxi può ridurre la bolletta elettrica del 70%.
Descrizione testuale di questa immagine

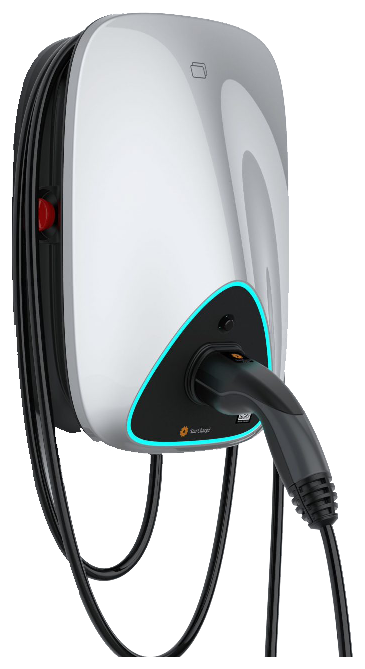

Foto di una colonnina di ricarica a parete (wallbox) su sfondo bianco. La custodia è bianca lucida e argento con un pannello frontale inferiore nero bordato da una striscia luminosa ciana. Una spina di ricarica nera è inserita nella presa sul frontale e un grosso cavo nero pende sotto in anse. Sul lato sinistro della custodia si vede un pulsante o una luce rossa. Un piccolo logo è sul pannello frontale. Nessun testo leggibile.
- Documentazione tecnica
- Attrezzatura necessaria
- Installare la colonnina
- Accedere all'interfaccia web di Aurora
- Inserire il ChargePoint ID e configurare OCPP
- Configurare le impostazioni di rete di Aurora
- Accedere all'interfaccia web di Reduxi
- Aggiungere Aurora a Reduxi
- Controllare le letture
- Riepilogo
- Problemi comuni
- Articoli correlati
1 Documentazione tecnica
Documento del produttore per StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Installazione, messa in servizio, ricarica e manutenzione della wallbox Aurora.
2 Attrezzatura necessaria
Occorrono:
- Reduxi Controller
- Wallbox StarCharge Aurora AC, installata
- PC o laptop per aprire l'interfaccia web della colonnina
- Cavo Ethernet (per il collegamento LAN o per il primo accesso)
- Scheda SIM (solo per il collegamento 4G)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Installare la colonnina
Installare la wallbox secondo le istruzioni del produttore e metterla in servizio. I dettagli sono nel manuale: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Per collegare la stazione di ricarica a Internet ci sono tre opzioni: scheda SIM, Wi‑Fi o Ethernet.
La foto mostra la zona dei collegamenti della stazione di ricarica. Inserire la scheda SIM o collegare il cavo Ethernet accanto al collegamento AC.
Descrizione testuale di questa immagine
Disegno di installazione della zona dei collegamenti all'interno della custodia della colonnina StarCharge Aurora, vista in diagonale: un corpo scuro della colonnina con un riquadro a contorno giallo che contiene la morsettiera con fili colorati (giallo-verde, blu, marrone, nero) e un cavo Ethernet viola che esce a destra attraverso un'apertura per i cavi. Didascalie di testo: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Linee rosse collegano ogni didascalia alla relativa parte.
4 Accedere all'interfaccia web di Aurora
Dopo l'installazione, collegarsi alla stazione di ricarica con un PC o un laptop.
4.1 Collegamento tramite cavo Ethernet
192.168.88.1 e 192.168.88.200. Si consiglia un programma come NetSetMan. In alternativa, impostarlo nel sistema operativo per la connessione di rete.Descrizione testuale di questa immagine
Schermata del programma NetSetMan (menu in tedesco: Programm, Windows Tools, Optionen, Hilfe). A sinistra: un albero dei profili con il gruppo Gruppe che contiene i profili Auto e StarCharge Aurora. A destra: scheda Ethernet con l'adattatore Intel(R) Ethernet Connection (18) I219-V. Sezione IP & Gateway selezionata: IP-Adresse automatisch beziehen [ottenere l'IP automaticamente] non selezionato; Folgende IP-Adresse verwenden [usare il seguente indirizzo IP] selezionato. In un riquadro rosso: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Sezione DNS-Server selezionata: DNS-Serveradresse automatisch beziehen non selezionato; Folgende DNS-Serveradressen verwenden selezionato; Bevorzugt [preferito]: vuoto; Alternativ [alternativo]: vuoto (entrambi nel riquadro rosso). Sotto: Erweiterte TCP/IP-Einstellungen con WINS, Routentabelle e IPv6, tutti non selezionati.
Descrizione testuale di questa immagine
Collage di sei schermate di Windows 11 con riquadri rossi e numeri rossi da 1 a 7 che mostrano come impostare un indirizzo IP fisso sull'adattatore Ethernet. Passo 1: casella di ricerca del menu Start nella barra delle applicazioni con il testo network digitato. Passo 2: risultato della ricerca Best match: View network connections, Control panel (riquadro rosso); sotto ci sono suggerimenti web e voci delle impostazioni (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Passo 3: finestra Control Panel, Network and Internet, Network Connections con l'elenco degli adattatori (Bluetooth-Netzwerkverbindung non connesso, OpenVPN Wintun cavo di rete scollegato, Ethernet Network 2 Intel(R) Ethernet Connection (riquadro rosso), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Passo 4: finestra Ethernet Status con un riquadro rosso attorno al pulsante Properties. Passo 5: finestra Ethernet Properties (elenco di voci in tedesco), con Internet Protocol, Version 4 (TCP/IPv4) selezionato (riquadro rosso). Passo 6: riquadro rosso attorno al pulsante Properties di quella finestra. Passo 7: finestra Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically non selezionato; Use the following IP address selezionato, con i campi IP address, Subnet mask e Default gateway compilati con numeri del tipo 192.168.x.x (cifre esatte; la subnet mask sembra 255.255.255.0); Use the following DNS server addresses selezionato, Preferred DNS server e Alternate DNS server vuoti; riquadro rosso attorno a questi campi.
192.168.88.206. Accedere con l'utente e la password predefiniti indicati sotto.| Parametro | Valore |
|---|---|
| Utente | wbdh |
| Password | 26835941 |
Descrizione testuale di questa immagine
Schermata della pagina di accesso web della colonnina Aurora. Sfondo: foto di un moderno edificio per uffici o industriale con una facciata scura e sezioni di vetro verde sotto un cielo blu; sulla facciata si intravedono un logo aziendale e caratteri cinesi. Al centro: titolo Login (sbiadito), due campi di input scuri con le etichette Username e Password (un piccolo segno rosso è all'estremità destra del campo Username) e un pulsante arancione Sign me in. Il contenuto dei campi non è visibile.
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di StarCharge, pagina Quick Setup (percorso Home / Quick Setup). Menu scuro a sinistra: Quick Setup (evidenziato), Hardware Setting, Software Setting, Charging Status, Upload and download. Barra superiore: Language, User Set. Campi: ChargePoint Id: vuoto, con i pulsanti Submit e Refresh. Sezione OCPP Setting: IP or Domain Name: vuoto; SSL Enable: disable (menu a discesa); Port: vuoto; Path: vuoto; Authorization key: vuoto; pulsanti Submit e Refresh. Sezione Certificate Import: campo file con un pulsante Browse e un pulsante Submit.
5 Inserire il ChargePoint ID e configurare OCPP
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di StarCharge, pagina Quick Setup, con riquadri rossi e numeri rossi da 1 a 8. Riquadro rosso 1: Quick Setup nel menu scuro a sinistra (altre voci: Hardware Setting, Software Setting, Charging Status, Upload and download). Riquadro rosso 2: ChargePoint Id: 1234. Riquadro rosso attorno al modulo OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (tagliato, la fine non è visibile); 7. Authorization key: vuoto. Riquadro rosso 8: pulsante Submit accanto a un pulsante Refresh. Sotto: Certificate Import con un campo file, il pulsante Brows e il pulsante Submit; titolo 4G configuration.
1 se il backend usa TLS per l'accesso, altrimenti 0.9000./ocpp/1.6/json
6 Configurare le impostazioni di rete di Aurora
Nell'interfaccia web, configurare il modo in cui la stazione di ricarica si collega a Internet o alla rete locale. Opzioni: 4G (SIM), Wi‑Fi o LAN (Ethernet).
6.1 4G (SIM)
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di StarCharge, pagina Software Setting, con riquadri rossi e numeri rossi da 1 a 4. Menu scuro a sinistra: Quick Setup, Hardware Setting, Software Setting (evidenziato, riquadro rosso 1), Charging Status, Upload and download. Area principale: titolo 4G configuration (riquadro rosso 2). Riquadro rosso 3 attorno al modulo: Enable modification (casella che sembra selezionata); campi APN, User, Pwd, Pin, tutti vuoti; menu a discesa EncrypType. Riquadro rosso 4 attorno al pulsante Submit, accanto a Refresh. Sotto: titolo Ethernet configuration con la casella Enable modification (non selezionata) e i pulsanti Submit e Refresh; titolo DNS configuration.
6.2 Wi‑Fi
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di StarCharge, pagina Software Setting, con riquadri rossi e numeri rossi da 1 a 4. Menu scuro a sinistra: Quick Setup, Hardware Setting, Software Setting (evidenziato, riquadro rosso 1), Charging Status, Upload and download. Area principale: titolo Wifi configuration (riquadro rosso 2). Riquadro rosso 3 attorno al modulo: Wifi enable (selezionato); Mode selection: STA (menu a discesa); SSID: vuoto; Pwd: vuoto; Channel: 1 (menu a discesa in grigio); Encryption: WPA2 (menu a discesa); una seconda casella selezionata con l'etichetta Encryption enable. Riquadro rosso 4 attorno al pulsante Submit, accanto a un pulsante Refresh.
6.3 LAN (Ethernet)
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di StarCharge, pagina Software Setting, con riquadri rossi e numeri rossi da 1 a 4. Menu scuro a sinistra: Quick Setup, Hardware Setting, Software Setting (evidenziato, riquadro rosso 1), Charging Status, Upload and download. Barra superiore: Language, User Set. Area principale: titolo Ethernet configuration (riquadro rosso 2). Riquadro rosso 3 attorno a due caselle selezionate: Enable modification e Dhcp enable. Riquadro rosso 4 attorno al pulsante Submit, accanto a un pulsante Refresh. Sotto: titolo DNS configuration con una casella non selezionata Dns enable e i pulsanti Submit e Refresh.
7 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
8 Aggiungere Aurora a Reduxi
Stabilire la comunicazione OCPP tra StarCharge Aurora e il Reduxi Controller.
8.1 Impostazioni di base
Accedere al Reduxi Configurator locale (vedere punto 7) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale del Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: Iskraemeco AM550 (icona del traliccio elettrico) e due voci con icone del sole e senza nomi visibili. In basso c'è un pulsante Add device con un segno più, evidenziato da un rettangolo ciano.
Nel primo passo selezionare le impostazioni di base:
- Tipo di dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: un nome a scelta, ad esempio StarCharge Aurora
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 1 di 2 Basic settings. Indicatore dei passi: 1 Basic settings (attivo), 2 Communication channel (grigio). Modulo Basic settings: Device type (obbligatorio): EV charger; Type (obbligatorio): OCPP 1.6 - JSON; Name (obbligatorio): StarCharge Aurora. Pulsanti: Back (a sinistra), Next (a destra, scuro).
8.2 Impostazioni di comunicazione
Il secondo passo imposta il canale di comunicazione per OCPP. Definire il Device identifier. Deve essere lo stesso ID del ChargePoint ID sulla stazione di ricarica. Il Reduxi Controller genera automaticamente l'URL per OCPP JSON 1.6. Aggiungere /Device ID alla fine di questo URL.
| Parametro | Valore |
|---|---|
| Identificativo del dispositivo | Uguale al ChargePoint ID sulla stazione di ricarica |
| Controller OCPP JSON 1.6 URL | Generato dal controller. Aggiungere /Device ID alla fine. Esempio: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 2 di 2 Communication channel (passo 1 Basic settings, passo 2 Communication channel). Modulo Communication channel and device configuration, nota: There are no available connections. Campi: Device identifier (obbligatorio): my_staion_ID1 [come mostrato], contrassegnato da un rettangolo ciano; Connector (obbligatorio): 1; Charger type (obbligatorio): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obbligatorio): Manual override; Per phase max. current manual override: 32, suggerimento: In effect when manual override is selected; Forward communication to backend OCPP server: vuoto; Override authentication username for backend OCPP server: vuoto; Override authentication password for backend OCPP server: vuoto; Forward measurements to backend OCPP server once every: menu a discesa vuoto; Allow new charging session: Always. Ultimo campo, contrassegnato da un rettangolo ciano: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, con un'icona di copia a destra. Pulsanti: Back (a sinistra), Done (a destra, scuro).
8.3 Test communication
Fare clic su Test communication in basso a destra, sotto i campi del canale di comunicazione. Il test verifica la comunicazione OCPP e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Il test restituisce uno di tre risultati:
Caso 1: la comunicazione funziona correttamente.
Descrizione testuale di questa immagine
Schermata di una finestra Testkommunikation in tedesco in Reduxi Configurator, con una X di chiusura. Testo verde in un riquadro bianco: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Pulsante scuro in basso a destra: Schließen [Chiudi].
Caso 2: Unable to communicate with device 1, ID of device is not set or is different.
Descrizione testuale di questa immagine
Schermata di una finestra Testkommunikation in tedesco in Reduxi Configurator, con una X di chiusura. Primo riquadro, testo rosso: Keine Kommunikation mit dem Gerät möglich. [Nessuna comunicazione con il dispositivo possibile.] Secondo riquadro, testo rosso: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Pulsante scuro in basso a destra: Schließen [Chiudi].
L'ID assegnato nel Reduxi Controller non corrisponde esattamente all'ID della stazione di ricarica. Controllare entrambi e riprovare.
Caso 3: non viene trovato alcun dispositivo con comunicazione OCPP 1.6.
Descrizione testuale di questa immagine
Schermata di una finestra Test communication in tedesco in Reduxi Configurator, titolo: Testkommunikation, con una X di chiusura. Messaggio in testo rosso in un riquadro bianco: Keine Kommunikation mit dem Gerät möglich. [Nessuna comunicazione con il dispositivo possibile.] Pulsante scuro in basso a destra: Schließen [Chiudi].
Le impostazioni sulla stazione di ricarica non sono state salvate, Aurora non ha una connessione a Internet oppure il percorso verso il Reduxi Controller non è corretto. Controllare la connessione a Internet della colonnina, il cablaggio (se presente) e le impostazioni.
9 Controllare le letture
9.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare le letture del nuovo dispositivo in Devices – Last measurements nel Reduxi Configurator.
9.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato della colonnina, integrare il dispositivo nella strategia Reduxi. In Devices nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla colonnina.
Per usare prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il controller Reduxi.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo anche nell'applicazione cloud Reduxi.
✓ Riepilogo
Preparazione (punti 1–3): Leggere il manuale, procurarsi i componenti e installare la wallbox.
StarCharge Aurora (punti 4–6): Accedere all'interfaccia web, inserire il ChargePoint ID e i dati OCPP del controller, poi configurare 4G, Wi‑Fi o LAN.
Aggiunta a Reduxi (punti 7–8): Accedere, aggiungere un dispositivo OCPP 1.6 - JSON con il ChargePoint ID come Device identifier, eseguire Test communication e fare clic su Done.
Messa in servizio (punto 9): Controllare le ultime misurazioni e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Test communication: ID del dispositivo non impostato o diverso | Il Device identifier in Reduxi deve corrispondere esattamente al ChargePoint ID della colonnina (punto 5, punto 8.2). |
| Test communication: non viene trovato alcun dispositivo con comunicazione OCPP 1.6 | Verificare che le impostazioni siano salvate sulla colonnina, che Aurora abbia una connessione a Internet e che il percorso verso il controller sia corretto (punti 5 e 6). |
| L'interfaccia web della colonnina non si apre | Impostare l'indirizzo IP del PC su 192.168.88.1–200 e aprire 192.168.88.206 (punto 4.1). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
