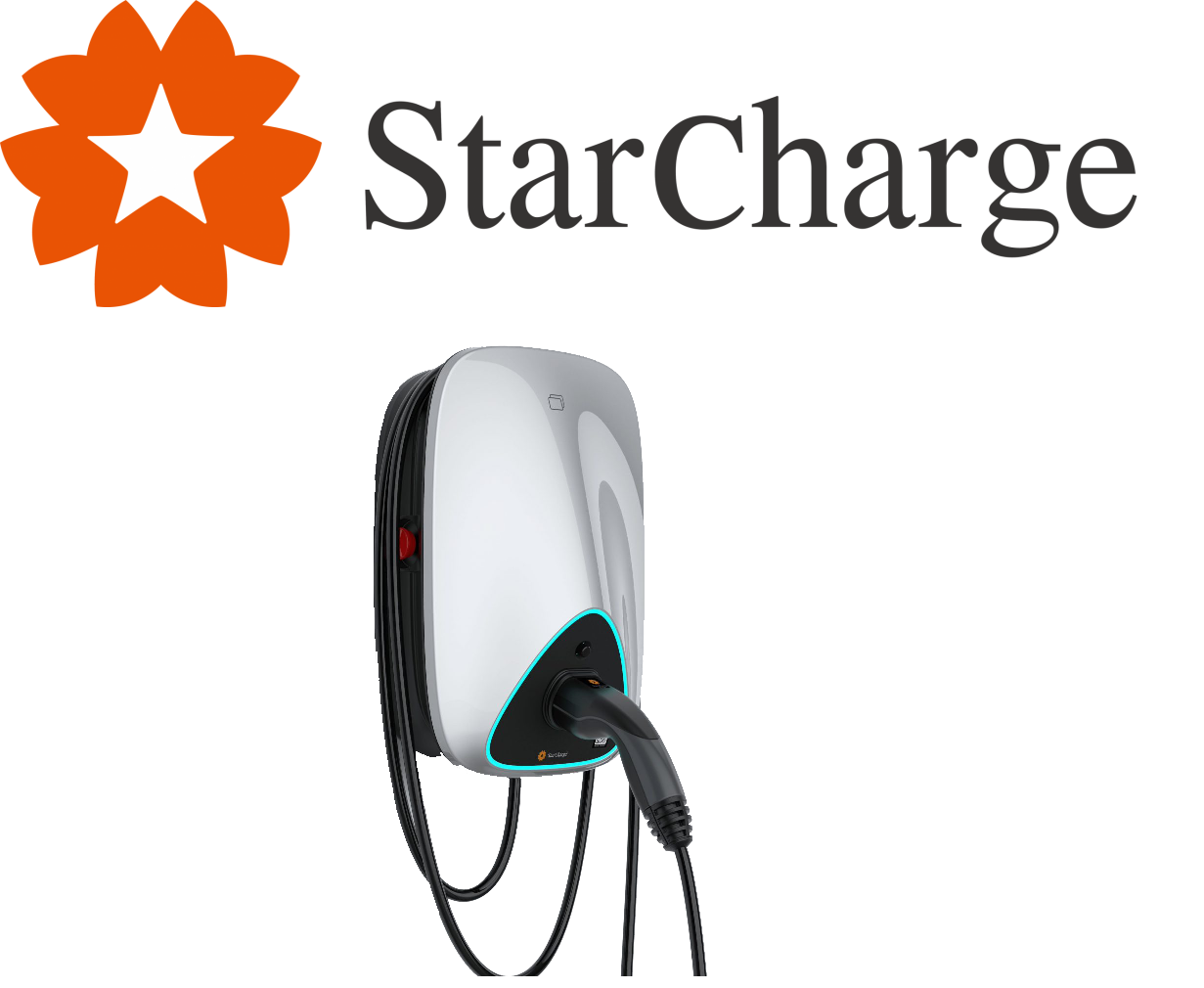

Collega il controller Reduxi a StarCharge Aurora e sfrutta il protocollo OCPP. Reduxi può ridurre la tua bolletta elettrica del 70%.

1. Installa

Installare la wallbox secondo le istruzioni del produttore e metterla in funzione.

Per maggiori dettagli, seguire il link al manuale:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Hai tre opzioni per collegare la stazione di ricarica a Internet: tramite scheda SIM, WiFi o Ethernet.

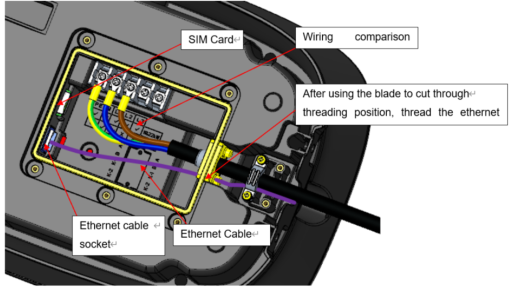

La seguente foto mostra l'area di connessione della stazione di ricarica. Lì puoi installare la scheda SIM o collegare il cavo Ethernet accanto alla connessione AC:

2. Login alla pagina web di Aurora

Una volta installata la stazione di ricarica, è necessario connettersi ad essa utilizzando il PC o il laptop.

2.1 Connessione tramite cavo Ethernet:

1. Collega il PC o il laptop direttamente alla stazione di ricarica o, in alternativa, a uno switch locale a cui è collegata anche la stazione di ricarica.

2. Impostare temporaneamente l'indirizzo IP del PC o del laptop. Utilizzare un indirizzo IP compreso tra 192.168.88.1-200
   Si consigliano programmi come NetSetMan o simili. In alternativa, le impostazioni possono essere effettuate anche direttamente nel sistema operativo per la corrispondente connessione di rete.

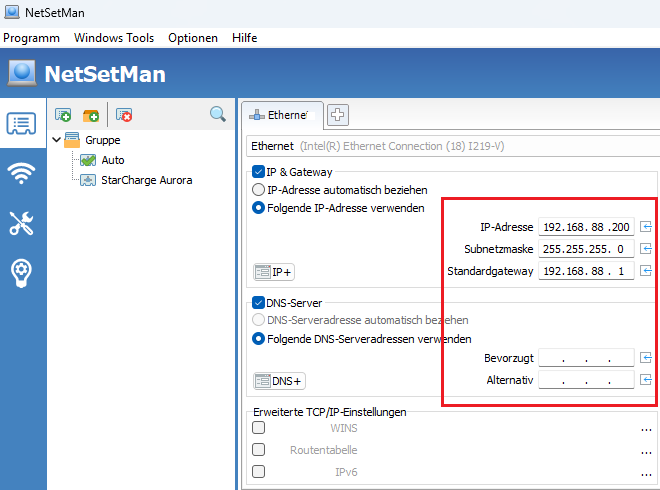

   NetSetMan:

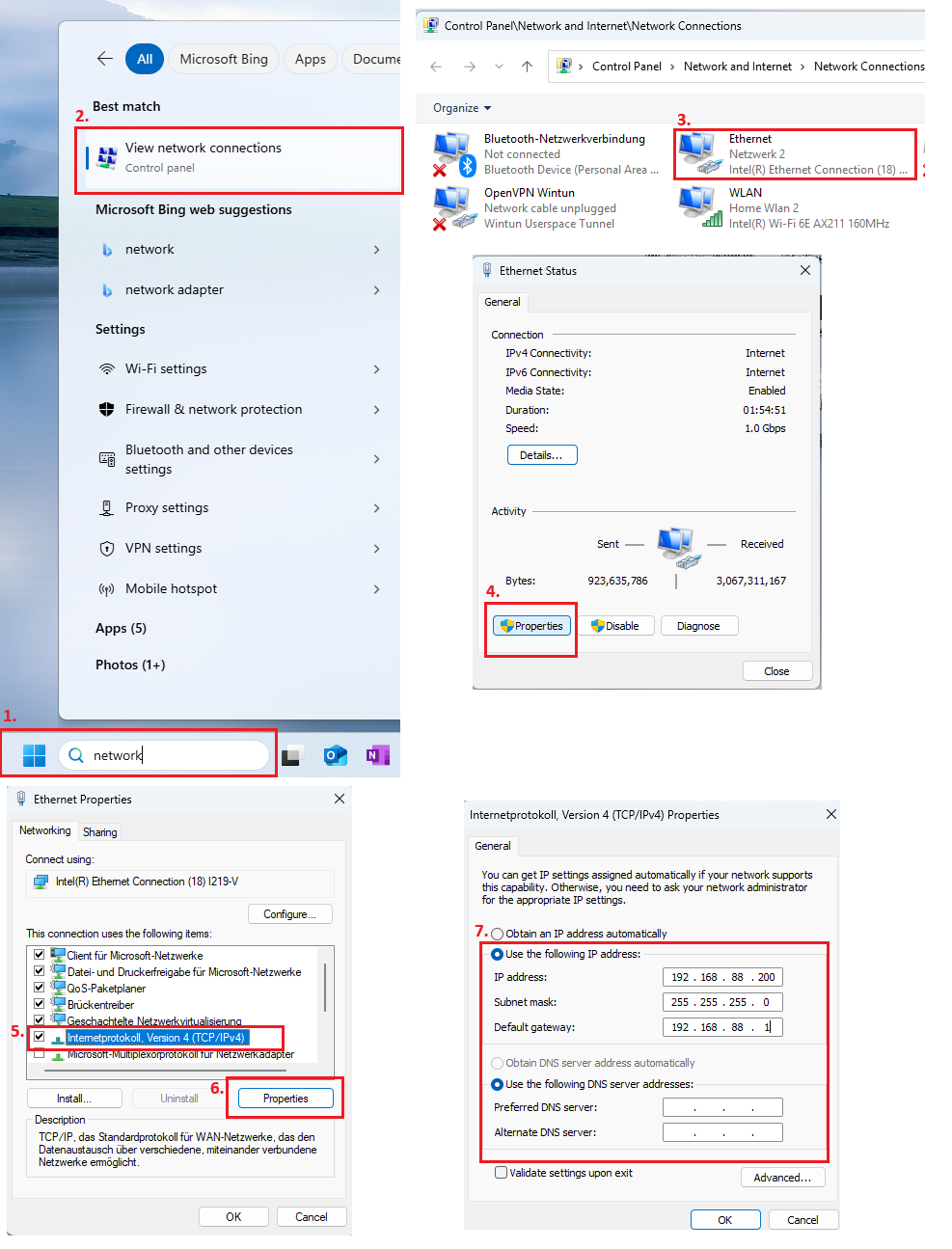

   Impostazioni di Windows:

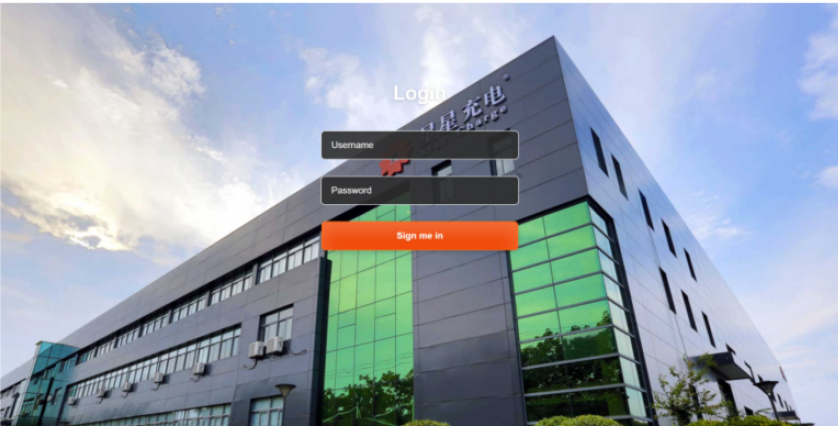

3. Apri il browser e inserisci l'indirizzo IP predefinito della stazione di ricarica: 192.168.88.206

   per accedere usa:
   utente: wbdh
   password: 26835941


4. Ora dovresti trovarti nell'interfaccia web della stazione di ricarica:

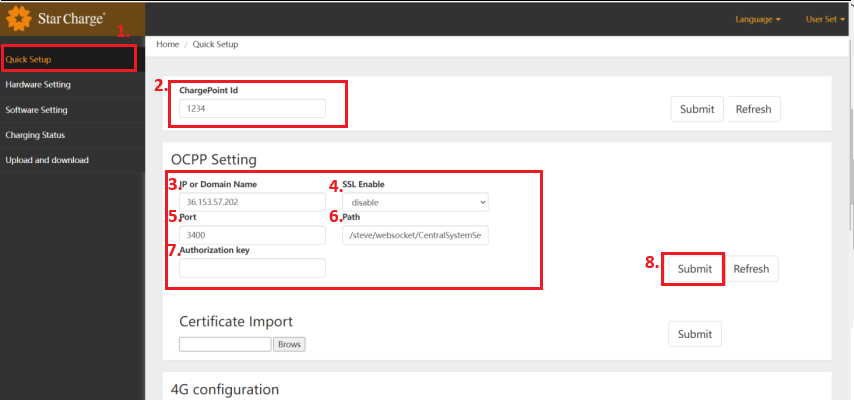

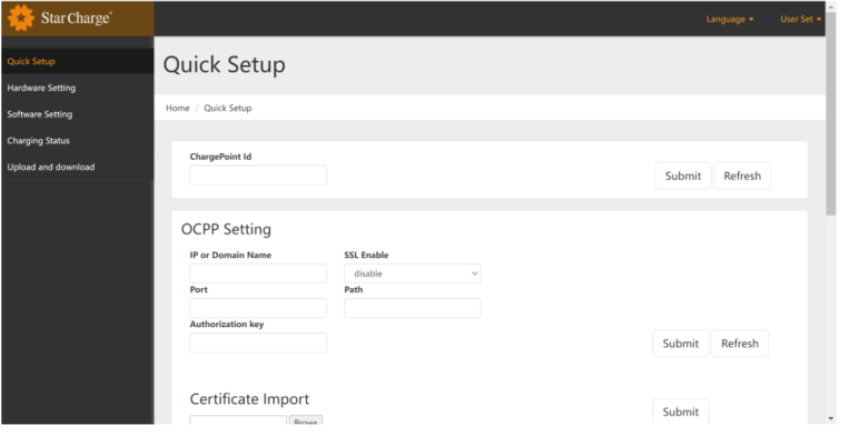

3. Inserisci l'ID del punto di ricarica e configura OCPP

1. Seleziona Configurazione rapida sul lato sinistro della pagina principale
2. Inserisci l'ID del punto di ricarica e conferma cliccando su Invia
   Importante: prendine nota per dopo
3. Inserisci l'indirizzo IP del controller Reduxi installato sul posto.
4. SSL_Enable: il valore è 1 quando il backend utilizza TLS per l'accesso, altrimenti il valore è 0.
5. Inserisci il numero di porta 9000
6. Inserisci il percorso dal controller Reduxi: /ocpp/1.6/json
7. Chiave di autorizzazione: lasciala vuota
8. Clicca su Invia nella parte OCPP per confermare l'invio delle informazioni di impostazione al backend.

4. Configura le impostazioni di rete di Aurora

Una volta che sei sull'interfaccia web della stazione di ricarica, dovrai configurare le impostazioni di rete.

Hai le seguenti opzioni per collegare la stazione di ricarica a Internet o alla rete locale:

• 4G (SIM)
• WiFi
• LAN (Ethernet)

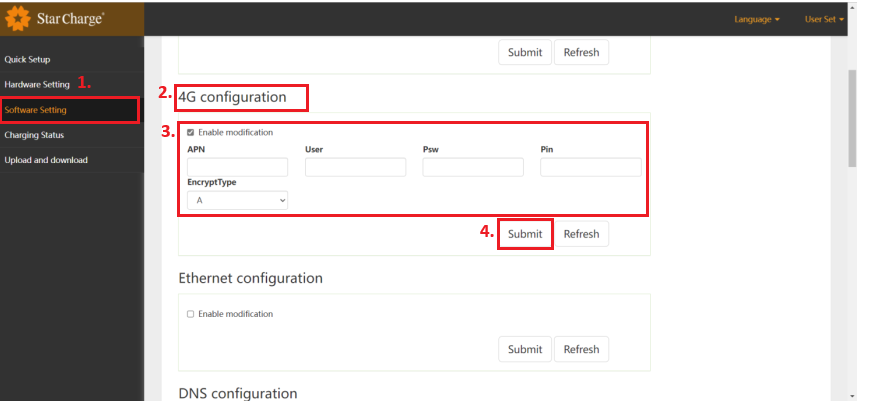

4.1 4G (SIM)

1. Seleziona Impostazioni software sul lato sinistro della pagina principale.
2. Trova Configurazione 4G
3. Clicca su Abilita modifica e inserisci le informazioni che hai ricevuto dal tuo provider di telefonia mobile.

4. Conferma con invia

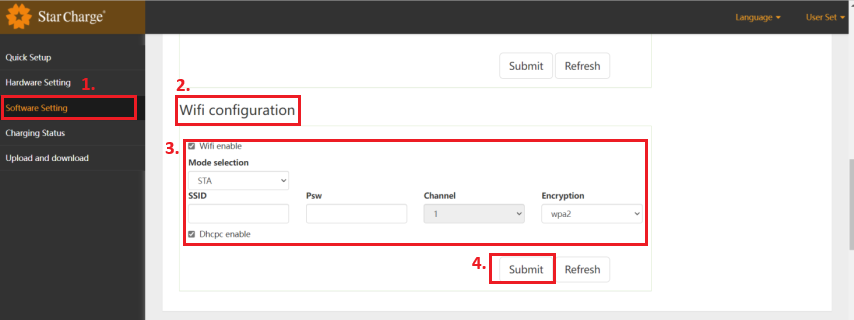

4.2 WiFi

1. Seleziona Impostazioni software sul lato sinistro della pagina principale

2. Trova Configurazione WiFi e abilitala

3. Sotto Selezione modalità scegli STA e compila “SSID” (ID Wi-Fi) “Psw” (password Wi-Fi) e “Crittografia” (generalmente scegli wpa2)
   Ti consigliamo di assegnare un indirizzo IP statico in base alla rete disponibile nella tua posizione.
   Importante: prendi nota di questo indirizzo perché ti servirà in seguito.

4. Conferma cliccando su invia.

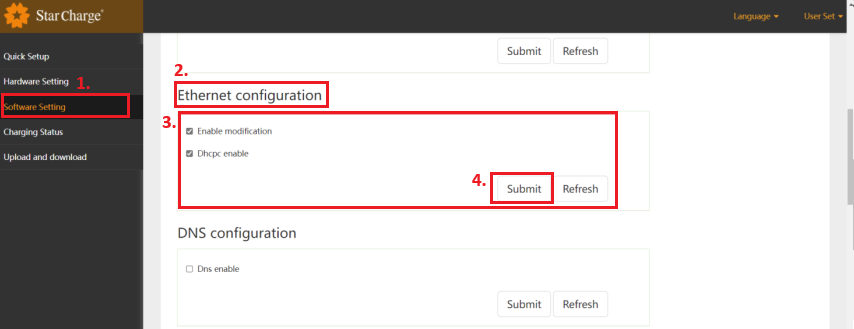

4.3 LAN (Ethernet)

1. Seleziona Impostazioni software sul lato sinistro della pagina principale

2. Trova Configurazione Ethernet e abilitala

3. Ti consigliamo di assegnare un indirizzo IP statico in base alla rete disponibile nella tua posizione.
   Importante: prendi nota di questo indirizzo perché ti servirà in seguito.

4. Conferma cliccando su invia.

Una volta completate queste impostazioni, scollega il dispositivo dalla stazione di ricarica e, se utilizzi una connessione LAN, collega il cavo Ethernet al controller Reduxi o a uno switch. Quindi, continua con la configurazione sul controller Reduxi.

5. Crea una configurazione per la comunicazione OCPP tra Starcharge Aurora e il controller Reduxi

4.1 Aggiungi dispositivo

Per prima cosa, accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante Aggiungi dispositivo.

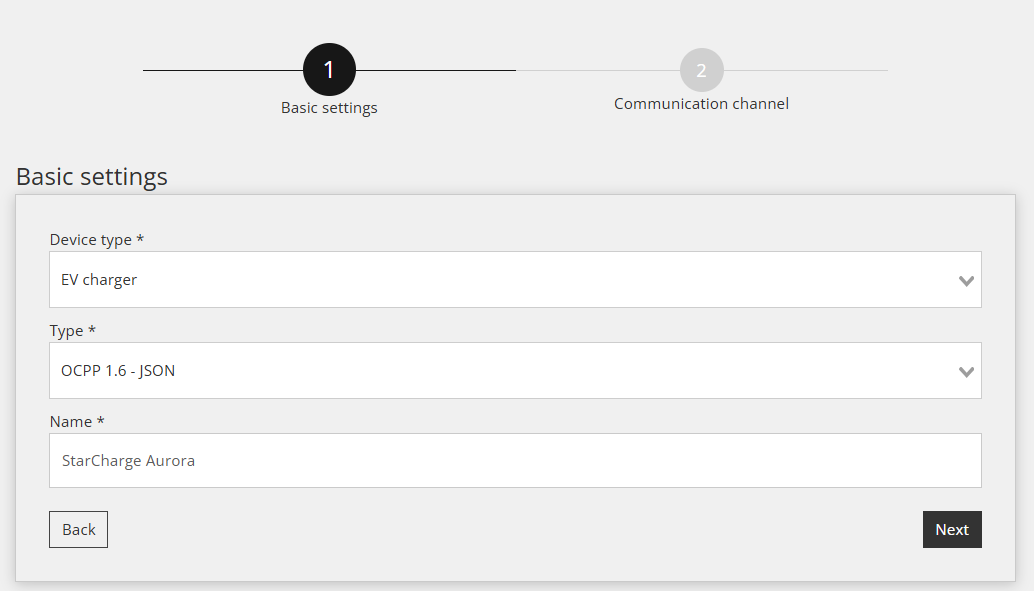

4.2 Seleziona il dispositivo che desideri aggiungere

Nella prima fase vengono definite le impostazioni di base:

• Seleziona Tipo di dispositivo: Caricabatterie EV,
• Seleziona Tipo: OCPP 1.6 - JSON,
• Nomina il dispositivo come desideri, ad esempio: StarCharge Aurora

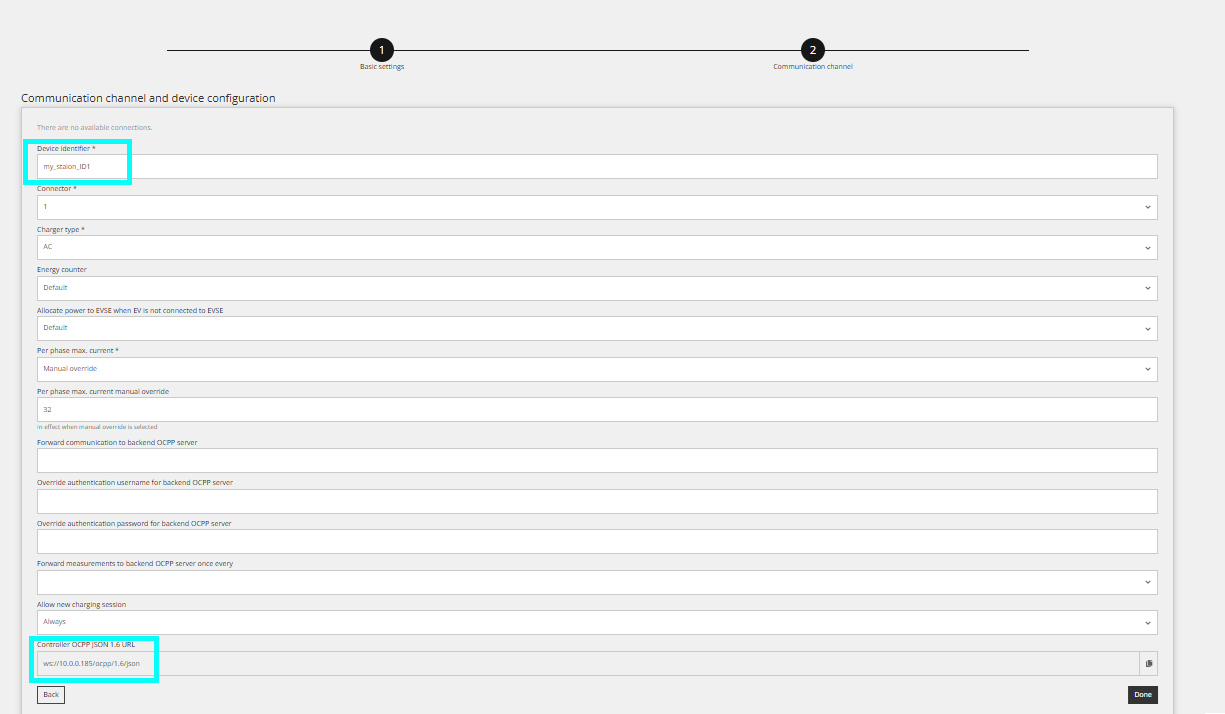

4.3 Configurazione del dispositivo per OCPP

Il secondo passaggio viene utilizzato per il canale di comunicazione, affinché la comunicazione OCPP funzioni correttamente.

Per prima cosa definisci l'identificatore del dispositivo (deve essere lo stesso ID della stazione di ricarica).
Nel caso del protocollo OCPP json 1.6, è necessario l'URL, che viene generato automaticamente dal controller Reduxi. Una volta generato l'URL, è necessario aggiungere /Device ID alla fine dell'URL.  URL di esempio: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.

4.5 Test di comunicazione

Il test di comunicazione viene eseguito tramite il pulsante Test di comunicazione situato in basso a destra dopo tutti i campi del canale di comunicazione.

Esistono tre diversi casi di risposta di comunicazione.

Caso 1: La comunicazione funziona correttamente:

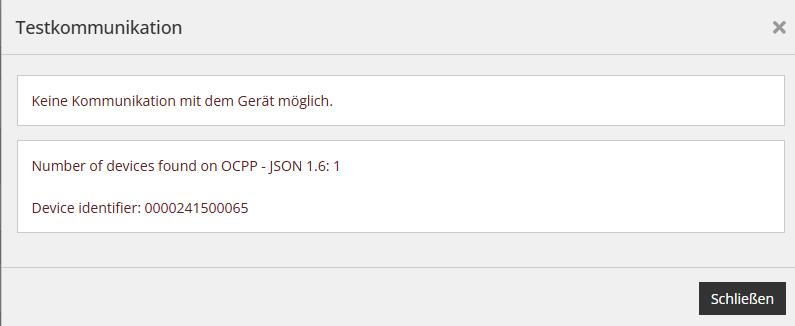

Caso 2: Impossibile comunicare con il dispositivo 1, l'ID del dispositivo non è impostato o è diverso:

In questo caso, l'ID assegnato al controller Reduxi non corrisponde esattamente all'ID della stazione di ricarica. Si prega di controllare le informazioni e riprovare.

Caso 3: Nessun dispositivo con comunicazione OCPP 1.6 trovato:

In questo caso, le impostazioni sulla stazione di ricarica non sono state salvate, oppure Aurora non ha una connessione internet oppure il percorso al controller Reduxi non è corretto. Controlla la connessione internet del caricabatterie, il cablaggio (se presente) e le impostazioni.

Una volta che il dispositivo è stato aggiunto correttamente tramite il configuratore, può essere monitorato e controllato tramite l'applicazione cloud Reduxi.
