Come collegare i dispositivi SMA Solar Technology al Reduxi Controller
L'integrazione Reduxi-SMA consente una messa in servizio flessibile degli inverter per il bilanciamento della rete, aumenta l'efficienza e crea opportunità di arbitraggio che riducono i costi e aumentano i profitti.
Descrizione testuale di questa immagine

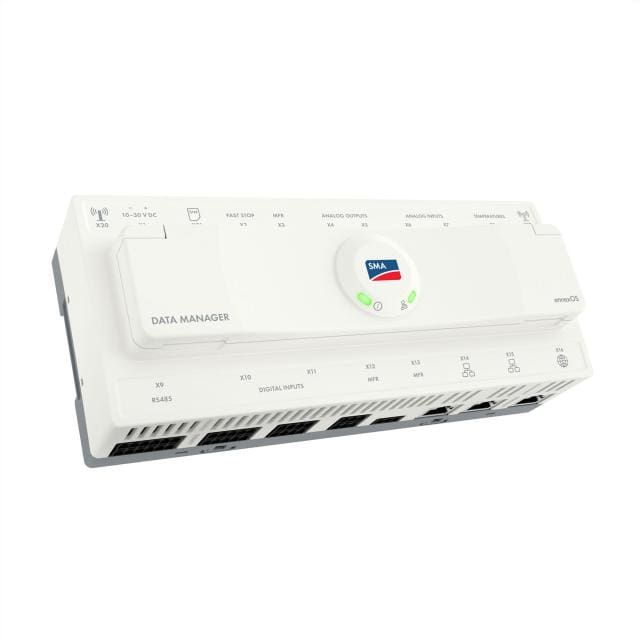

Foto del prodotto SMA Data Manager M su sfondo bianco: una custodia bianca larga, in stile guida DIN, vista dall'alto in diagonale. Il coperchio superiore mostra il logo SMA in un campo rotondo con LED di stato verdi e la scritta DATA MANAGER in basso a sinistra. File di piccole etichette stampate dei morsetti e delle porte corrono lungo il bordo superiore e il bordo anteriore, con morsettiere e porte di rete lungo la parte anteriore inferiore.
1 Documentazione tecnica
Pagine e manuali del produttore:
- SMA Solar Technology website – Sito ufficiale del produttore
- Enable Modbus TCP/IP on the SMA Data Manager – Manuale online SMA (vedere la nota al punto 3.1)
- SMA Speedwire/Webconnect Data Module – Manuale di installazione, Modbus TCP/IP sul modulo
2 Componenti necessari e opzioni di collegamento
2.1 Componenti necessari
- Reduxi Controller
- SMA Data Manager, modulo dati SMA Speedwire/Webconnect o inverter SMA con porta LAN (vedere punto 2.2)
- Indirizzo IP del dispositivo SMA
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2.2 Opzioni di collegamento
Il sistema Reduxi supporta diverse opzioni di collegamento. Tutte utilizzano il protocollo Modbus TCP/IP per comunicare con gli inverter. Questo approccio standard consente di acquisire dati affidabili in tempo reale dagli inverter fotovoltaici e da altri dispositivi.
| Opzione | Hardware | Funzione |
|---|---|---|
| 1 | SMA Data Manager | Ponte tra inverter, contatori di energia e batterie. Reduxi mostra tutti i dispositivi per categoria come somma. |
| 2 | Modulo dati SMA Speedwire/Webconnect | Dota l'inverter di comunicazione LAN e abilita Modbus TCP/IP. |
| 3 | Collegamento LAN diretto all'inverter SMA | Nessun hardware aggiuntivo. Gli inverter con porta LAN comunicano tramite Modbus TCP/IP. |
3 Attivare Modbus TCP/IP sul dispositivo SMA
3.1 Opzione 1: SMA Data Manager
I dispositivi sono collegati allo SMA Data Manager tramite RS485. Lo SMA Data Manager si collega al sistema Reduxi tramite Modbus TCP/IP. Reduxi somma e mostra tutti i dispositivi per categoria:
- PV
- Batterie
- Contatori di energia
- EVSE
Attivare Modbus TCP/IP sullo SMA Data Manager come descritto nel manuale online SMA.
Passaggi per le misurazioni di rete
Descrizione testuale di questa immagine

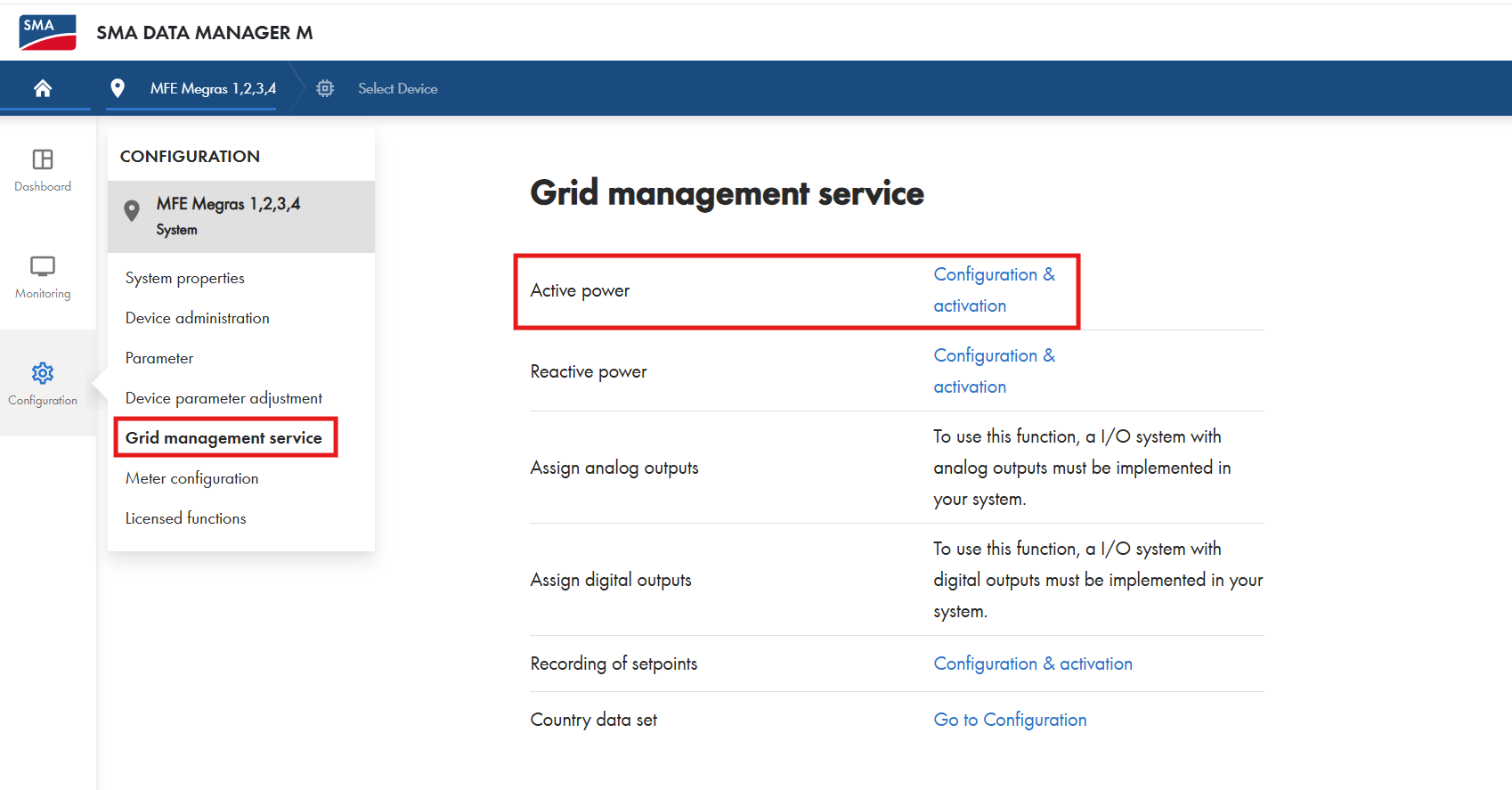

Schermata dell'interfaccia web di SMA Data Manager M. Intestazione: logo SMA, testo SMA DATA MANAGER M, barra di navigazione con MFE Megras 1,2,3,4 e Select Device. Barra delle icone a sinistra: Dashboard, Monitoring, Configuration (selezionata). Menu Configuration sotto MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (evidenziato con un riquadro rosso), Meter configuration, Licensed functions. La pagina principale ha il titolo Grid management service, una tabella con le righe: Active power (riquadro rosso) con il link Configuration & activation; Reactive power con il link Configuration & activation; Assign analog outputs con il testo: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs con lo stesso tipo di testo per le uscite digitali; Recording of setpoints con il link Configuration & activation; Country data set con il link Go to Configuration.
Descrizione testuale di questa immagine

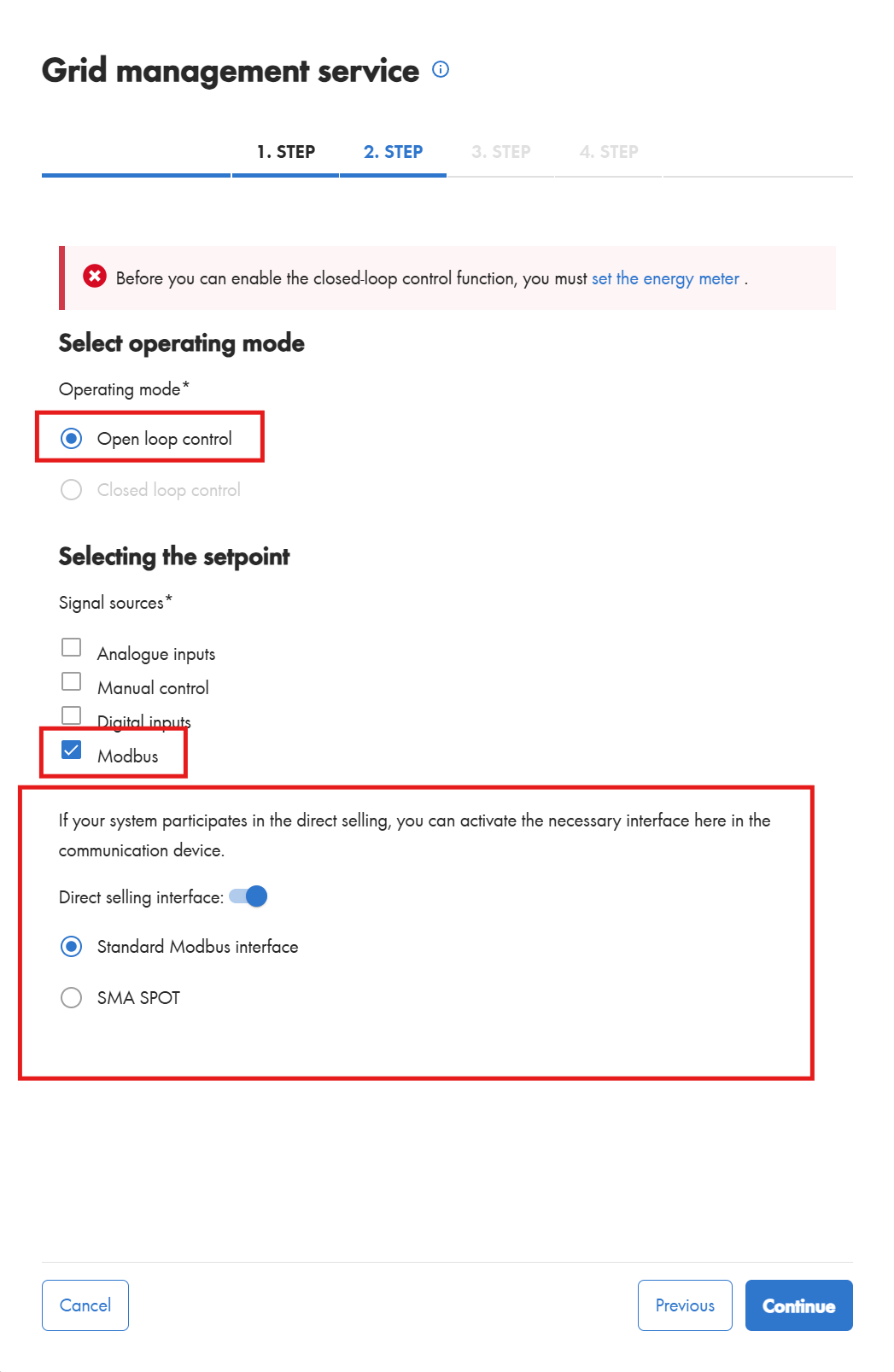

Schermata dell'interfaccia web di SMA Data Manager, pagina Grid management service (con icona info), immagine alta. Schede dei passi: 1. STEP, 2. STEP (attiva, blu), 3. STEP e 4. STEP (in grigio). Banner di errore rosso: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter è un link blu). Sezione Select operating mode, Operating mode*: opzione Open loop control selezionata (riquadro rosso); Closed loop control in grigio, non selezionata. Sezione Selecting the setpoint, Signal sources*: caselle Analogue inputs (non selezionata), Manual control (non selezionata), Digital inputs (non selezionata), Modbus (selezionata, riquadro rosso). Grande riquadro rosso attorno al testo: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. All'interno: Direct selling interface: interruttore attivo; opzione Standard Modbus interface selezionata; opzione SMA SPOT non selezionata. In basso: pulsanti Cancel, Previous, Continue (blu, pieno).
Descrizione testuale di questa immagine

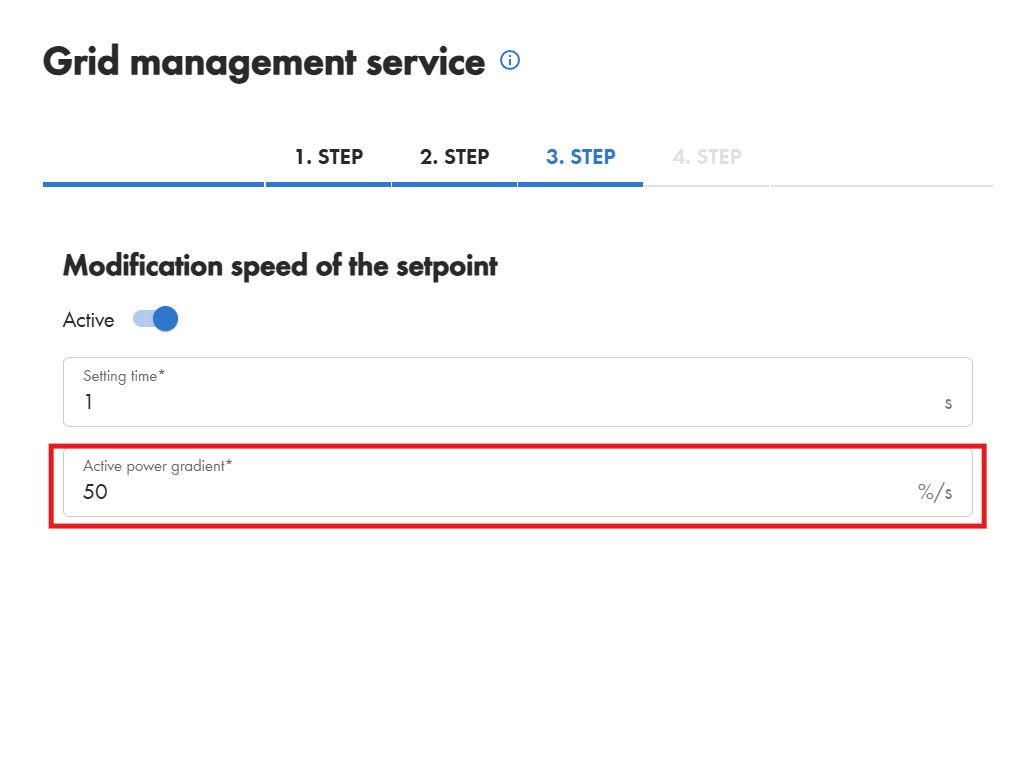

Schermata dell'interfaccia web di SMA Data Manager, pagina Grid management service (con icona info). Schede dei passi: 1. STEP, 2. STEP, 3. STEP (attiva, blu), 4. STEP (in grigio). Titolo della sezione: Modification speed of the setpoint. Interruttore Active: attivo. Campi: Setting time*: 1, unità s; Active power gradient*: 50, unità %/s (questo campo è evidenziato con un riquadro rosso).
3.2 Opzione 2: modulo dati SMA Speedwire/Webconnect
Il modulo dota l'inverter di comunicazione LAN (vedere il punto 2.4 del documento SMA collegato al punto 1) e abilita Modbus TCP/IP.
Attivare Modbus TCP/IP sul modulo come descritto nel manuale SMA. Poi testare il collegamento (vedere punto 3).
3.3 Opzione 3: collegamento LAN diretto all'inverter SMA
Non serve hardware aggiuntivo. L'inverter ha una porta LAN che consente la comunicazione tramite Modbus TCP/IP.
Collegarsi all'interfaccia software dell'inverter e attivare Modbus TCP/IP. Poi testare il collegamento (vedere punto 3).
3.4 Testare la porta 502
Dopo aver attivato Modbus TCP/IP, testare il collegamento nel Reduxi Configurator. Per aprirlo, usare l'indirizzo IP del controller oppure reduxi.local (vedere punto 4).
- Aprire il Reduxi Configurator.
- Andare in Settings – System – Tools.
- Eseguire il TCP port test con l'IP del dispositivo SMA e la porta
502.
Descrizione testuale di questa immagine
Schermata del menu di navigazione a sinistra di Reduxi Configurator (logo: reduxi Configurator). Voci del menu dall'alto: Devices (+, chiuso; le prime lettere sono tagliate sul bordo sinistro); Strategies (+, chiuso); Utility Rate Plan; Settings (aperto, segno meno) con le voci secondarie Grid, Network, System (aperto, segno meno) con le voci secondarie Identifier, License, Update, Reboot, Factory reset, Tools (aperto, segno meno) con le voci secondarie Ping test, TCP port test (evidenziato con un riquadro rosso), Address scanner; poi Profile (+) e Users. La parte destra dell'immagine è bianca e vuota.
Descrizione testuale di questa immagine
Schermata dell'interfaccia web di SMA Data Manager, pagina Grid management service (con icona info), immagine alta. Schede dei passi: 1. STEP, 2. STEP (attiva, blu), 3. STEP e 4. STEP (in grigio). Banner di errore rosso: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter è un link blu). Sezione Select operating mode, Operating mode*: opzione Open loop control selezionata (riquadro rosso); Closed loop control in grigio, non selezionata. Sezione Selecting the setpoint, Signal sources*: caselle Analogue inputs (non selezionata), Manual control (non selezionata), Digital inputs (non selezionata), Modbus (selezionata, riquadro rosso). Grande riquadro rosso attorno al testo: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. All'interno: Direct selling interface: interruttore attivo; opzione Standard Modbus interface selezionata; opzione SMA SPOT non selezionata. In basso: pulsanti Cancel, Previous, Continue (blu, pieno).
Se Modbus TCP/IP è attivo, il test indica che la porta 502 è aperta. In caso contrario la porta è chiusa.
Descrizione testuale di questa immagine
Schermata dello strumento TCP port test di Reduxi Configurator. Titolo: TCP port test. Campi: Host: 10.100.55.128; Port: 502; pulsante Test. Sotto, l'etichetta Result e un riquadro del risultato con testo verde: Port 502 is opened.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il dispositivo SMA a Reduxi
La procedura è la stessa per tutti i dispositivi, perché si usa il protocollo Modbus TCP/IP. L'unico dato necessario è l'indirizzo IP del dispositivo.
5.1 Impostazioni di base
Accedere al Reduxi Configurator (vedere punto 4) e fare clic su + Add device.
Descrizione testuale di questa immagine
Schermata della parte superiore del menu a sinistra di Reduxi Configurator. Logo: reduxi Configurator. Devices (aperto, segno meno) elenca due voci con i nomi oscurati (la prima con un'icona di batteria e sole, la seconda con un'icona di tipo inverter). Sotto di esse il pulsante + Add device, con una freccia blu dal contorno nero che lo indica. Poi Strategies (+), Utility Rate Plan, Settings (+).
Opzione 1: SMA Data Manager
Lo SMA Data Manager funziona come logger. Nel sistema Reduxi opera come Hybrid Inverter, perché supporta il collegamento di diversi tipi di dispositivi. La comunicazione avviene tramite IP e Reduxi mostra i valori aggregati di ogni gruppo. È possibile accedere ai singoli dispositivi anche tramite lo SMA Data Manager. In questo caso, definire l'indirizzo slave del dispositivo specifico.
- Device type:
Hybrid Inverter - Type:
SMA Data Manager - Name: SMA Data Manager, rinominare se necessario
Descrizione testuale di questa immagine
Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 1 Basic settings. Indicatore dei passi: 1 Basic settings (attivo), 2 Communication channel (in grigio). Titolo: Basic settings. Campi: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (testo selezionato/evidenziato). Pulsanti: Back, Next.
Opzioni 2 e 3: inverter SMA
Il modulo dati SMA Speedwire/Webconnect in sé non va aggiunto. Il modulo fornisce solo la connettività LAN a un inverter specifico. Selezionare il tipo di inverter da collegare. L'esempio aggiunge un SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) come singolo inverter.
- Device type:
Solar power plant - Type:
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), rinominare se necessario
Descrizione testuale di questa immagine
Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 1 Basic settings. Indicatore dei passi: 1 Basic settings (attivo), 2 Communication channel (in grigio). Titolo: Basic settings. Campi: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Pulsanti: Back, Next.
Fare clic su Next.
5.2 Impostazioni di comunicazione
| Opzione | Indirizzo IP da inserire |
|---|---|
| 1: SMA Data Manager | IP dello SMA Data Manager |
| 2: modulo dati Speedwire/Webconnect | IP del modulo dati SMA Speedwire/Webconnect |
| 3: collegamento LAN diretto | IP della porta LAN dell'inverter (versioni più recenti degli inverter) |
Per le opzioni 2 e 3, tutte le altre impostazioni sono uguali a quelle dell'inverter al punto 5.1.
Opzione 1: SMA Data Manager. Inserire l'IP dello SMA Data Manager.
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 2 di 2 Communication channel (passo 1 Basic settings, passo 2 Communication channel). Modulo Communication channel and device configuration: Connection (obbligatorio): TCP/IP; IP (obbligatorio): vuoto, con una freccia nera che indica il campo; Port (obbligatorio): 502; Modbus unit ID (obbligatorio): 2; Is electricity meter installed (obbligatorio): interruttore impostato su No; Is battery installed (obbligatorio): interruttore impostato su No. Pulsanti: Back (a sinistra), Test communication e Done (a destra, scuro).
Poi definire quali tipi di dispositivo sono collegati allo SMA Data Manager:
- Contatore di energia:
YES/NO - Batteria:
YES/NO
Descrizione testuale di questa immagine
Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 2 Communication channel. Indicatore dei passi: 1 Basic settings, 2 Communication channel (attivo). Titolo: Communication channel and device configuration. Campi: Connection *: TCP/IP; IP *: vuoto; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: interruttore su No (disattivato), con una freccia nera che lo indica; Is battery installed? *: interruttore su No (disattivato), con una freccia nera che lo indica. Pulsanti: Back, Test communication, Done.
Opzioni 2 e 3: inverter SMA. Inserire l'IP del modulo dati SMA Speedwire/Webconnect oppure l'IP della porta LAN dell'inverter.
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, passo 2 di 2 della procedura guidata dei dispositivi. Indicatore dei passi: 1 Basic settings, 2 Communication channel (passo 2 attivo). Titolo: Communication channel and device configuration. Campi: Connection *: TCP/IP (menu a discesa); IP *: vuoto, con una grande freccia nera che indica il campo; Port *: 502. Pulsanti: Back, Test communication, Done.
5.3 Test della comunicazione
Fare clic su Test communication per verificare se vengono ricevuti dati. Il test legge il dispositivo una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 2 Communication channel. Indicatore dei passi: 1 Basic settings, 2 Communication channel (attivo). Titolo: Communication channel and device configuration. Campi: Connection *: TCP/IP; IP *: vuoto; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: interruttore su No (disattivato); Is battery installed? *: interruttore su No (disattivato). Pulsanti: Back, Test communication, Done. Una grande freccia nera indica il pulsante Test communication.
SMA Data Manager
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication in Reduxi Configurator. Testo: Successful readout from device. Valori: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Ultima riga: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Pulsante: Close. Croce di chiusura in alto a destra.
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication in Reduxi Configurator, che mostra un test non riuscito. Primo riquadro: Unable to communicate with device. Secondo riquadro (testo rosso-marrone): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Pulsante: Close. Croce di chiusura in alto a destra. Una parte del modulo dietro la finestra è appena visibile sul bordo destro.
Inverter SMA (opzioni 2 e 3)
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication in Reduxi Configurator. Testo: Successful readout from device. Valori: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Pulsante: Close. Croce di chiusura in alto a destra.
Descrizione testuale di questa immagine
Schermata di una finestra con il titolo Test communication in Reduxi Configurator, che mostra un test non riuscito. Primo riquadro: Unable to communicate with device. Secondo riquadro (testo rosso-marrone): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Pulsante: Close. Croce di chiusura in alto a destra. Una parte del modulo dietro la finestra è appena visibile sul bordo destro.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Questo passaggio mostra come controllare le letture dei dispositivi.
SMA Data Manager: aprire Devices – SMA Data Manager nel Reduxi Configurator.
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, pagina Devices / SMA Data Manager, scheda Last measurements (altre schede: Analyze, Archive, Details). In alto a destra: stato verde Connected. Menu a sinistra: Devices (aperto) con tre voci oscurate (icone del sole) e SMA Data Manager (selezionato), pulsante Add device, poi Strategies (+), Utility Rate Plan, Settings (+). Scheda Control type: interruttore con Auto (evidenziato in verde) e Manual; data e ora 20. 06. 2025 13:02:08. Scheda Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: vuoto, unità kW. Scheda PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (unità tagliata); PV min. active power: -300.0 kW. Scheda Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Scheda Grid: Grid import active power limit: vuoto, kW; Grid export active power limit: vuoto, kW. Scheda Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: vuoto. Le date e ore delle misurazioni sono 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Inverter SMA tramite modulo dati Speedwire/Webconnect: aprire Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), come aggiunto al punto 5.
Descrizione testuale di questa immagine
Schermata di Reduxi Configurator, pagina Devices / SMA Sunny Tripower CORE1 Inverter, scheda Last measurements (altre schede: Analyze, Archive, Details). In alto a destra: stato verde Connected. Banner: New patch available. Click here to apply. (con croce di chiusura). Menu a sinistra: Devices (aperto) con tre voci parzialmente oscurate (icone di rete, sole e batteria), pulsante Add device, Strategies (+), Utility Rate Plan, Settings (+). Scheda Control type: Auto (evidenziato in verde), Manual, Off, Boost; data e ora 20. 06. 2025 13:10:41. Scheda Current: PV current: 0.01 A. Scheda Voltage: PV voltage: 542.79 V. Scheda Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: vuoto, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Scheda Energy: Export active energy: 36,991.1 kWh. Scheda Other: Communication error: ON; Control type: AUTO. La maggior parte dei valori ha data e ora 14. 06. 2025 08:17:57 o 08:17:58; Communication error 20. 06. 2025 13:10:45 e Control type 13:10:49.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato di tutti i dispositivi, integrare i dispositivi nelle modalità di ottimizzazione del sistema Reduxi. In Devices – all devices nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi delle modalità di ottimizzazione agiscono sui dispositivi.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo anche tramite l'applicazione Reduxi.
✓ Riepilogo
Preparazione (punti 1–2): Scegliere l'opzione di collegamento: SMA Data Manager, modulo dati SMA Speedwire/Webconnect o collegamento LAN diretto all'inverter.
SMA (punto 3): Attivare Modbus TCP/IP sul dispositivo SMA e verificare che la porta 502 sia aperta.
Aggiunta a Reduxi (punti 4–5): Accedere al Configurator e aggiungere il dispositivo: SMA Data Manager come Hybrid Inverter, oppure il tipo di inverter per le opzioni 2 e 3. Inserire l'IP, eseguire Test communication e fare clic su Done.
Messa in servizio (punto 6): Controllare le ultime misurazioni e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test della porta indica la porta 502 come chiusa | Modbus TCP/IP non è attivo sul dispositivo SMA. Attivarlo (vedere punto 3) ed eseguire di nuovo il test. |
| Test communication non riesce: impossibile comunicare sulla porta 502 | Verificare che il servizio sia attivo sul dispositivo, che il numero di porta sia corretto e che il dispositivo sia raggiungibile in rete. |
| Un dispositivo collegato allo SMA Data Manager non mostra valori | Per accedere a un singolo dispositivo tramite lo SMA Data Manager, definire l'indirizzo slave di quel dispositivo (vedere punto 5). |
| I comandi della strategia non hanno effetto | Impostare il control type dei dispositivi su AUTO (vedere punto 6). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
