Risparmia fino al 30% sui costi energetici utilizzando i contatti SG-ready delle pompe di calore Daikin ETV/ETB, ELV/ELB, EHV/EHB tramite il Reduxi Gateway, abilitando il controllo dinamico per allinearsi ai prezzi fluttuanti dell'energia.
1. Componenti necessari per collegare il controller Reduxi alla pompa di calore Daikin.
La documentazione relativa a Daikin ETV/ETB, ELV/ELB, EHV/EHB è disponibile qui:
https://daikintechnicaldatahub.eu/en-GB/
Per stabilire la connessione tra il controller Reduxi e la pompa di calore Daikin, sono necessari due componenti:
- Controller Reduxi
- Dispositivo Reduxi Gateway con 3 sensori di corrente (CT) (30:1A)
Il dispositivo Reduxi Gateway deve prima essere aggiunto (collegato) al controller Reduxi per controllare/configurare le modalità operative della pompa di calore. La connessione può essere stabilita in modalità wireless (WLAN) o cablata tramite un cavo UTP (LAN). Puoi trovare maggiori informazioni sulla connessione qui: Connessione Gateway-Controller. Il dispositivo Reduxi Gateway include anche 3 sensori di corrente (trasformatore) (30:1A) utilizzati per misurare la corrente elettrica (cioè la potenza) per ciascuna fase della pompa di calore. Inoltre, due uscite a relè vengono utilizzate per generare segnali ai contatti SG-ready, influenzando le modalità operative della pompa di calore.
2. Collegamento di un controller e di un dispositivo Gateway Reduxi alla rete locale
Di seguito è riportata un'immagine simbolica dell'intera connessione dal controller Reduxi alla pompa di calore:
Per ulteriori informazioni su come collegare un dispositivo Reduxi Gateway, segui questo link: Come configurare Reduxi Gateway.
3. Collegamento dei relè del dispositivo Reduxi GW ai contatti SG-ready di una pompa di calore
Per collegare fisicamente i relè del dispositivo Reduxi Gateway ai contatti SG-ready sulla pompa di calore, è essenziale determinare le esatte posizioni dei contatti SG-ready sulla scheda del circuito della pompa di calore. L'immagine seguente mostra le posizioni dei contatti SG-ready sulla scheda del circuito della pompa di calore Daikin. La seconda immagine mostra le connessioni dai relè ai contatti SG-ready.
Contatti SG-ready sulla scheda del circuito della HP X5M, contatti 5,6 e 9,10:
Collegamento dal dispositivo Reduxi GW ai contatti SG-ready sulla HP:
Contatto NO del primo relè del dispositivo Reduxi GW --> 6° contatto sul connettore X5M; Filo blu
Contatto COM del primo relè del dispositivo Reduxi GW --> 5° contatto sul connettore X5M; Filo marrone
Contatto NO del secondo relè del dispositivo Reduxi GW --> 10° contatto sul connettore X5M; Filo nero
Contatto COM del secondo relè del dispositivo Reduxi GW --> 9° contatto sul connettore X5M; Filo verde
Connessione:

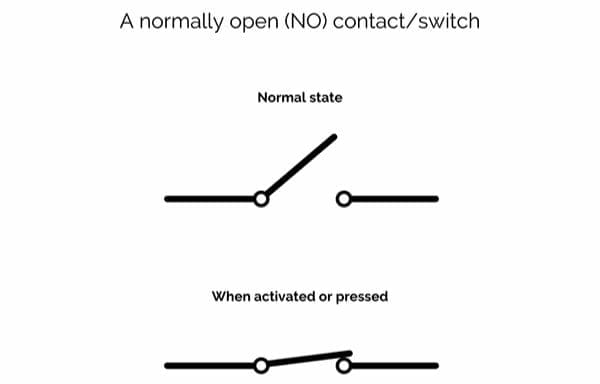

Nota: Il dispositivo Reduxi Gateway consente di utilizzare le uscite relè come contatti normalmente chiusi "Normally Closed - NC" o normalmente aperti "Normally Opened - NO", mentre nel caso della pompa di calore Daikin, vengono utilizzati i contatti NO.
4. Dispositivo Reduxi Gateway come misuratore con sensori di corrente
I sensori di corrente (CT) inclusi nel kit Reduxi Gateway devono essere collegati a tre ingressi, uno per ciascuna fase, come illustrato nell'immagine sottostante.
Il sensore di corrente copre il singolo filo di fase (L1, L2, L3) della pompa di calore, immagine sottostante:
5. Aggiunta della pompa di calore come nuovo dispositivo nel configuratore Reduxi
Per aggiungere una nuova pompa di calore come dispositivo o per modificare una esistente, seguire questi passaggi, dettagliati nei singoli punti sottostanti.
5.1 Aggiunta di un dispositivo
Accedi localmente all'applicazione configuratore Reduxi sul controller e premi il pulsante Aggiungi dispositivo.
5.2 Selezione del dispositivo da aggiungere
Nel primo passaggio (impostazioni di base), seleziona i parametri di base del dispositivo che desideri aggiungere:
- Tipo di dispositivo: HVAC,
- Tipo: Daikin ETV/ETB o Daikin ELV/ELB o Daikin EHV/EHB
- Nome: Specifica il nome del dispositivo.
5.3 Canale di comunicazione
La prima parte della configurazione del canale di comunicazione è progettata per la connessione tra il dispositivo Reduxi Gateway e il controller Reduxi. Completa i campi come visualizzato nell'immagine sottostante (popolati automaticamente).

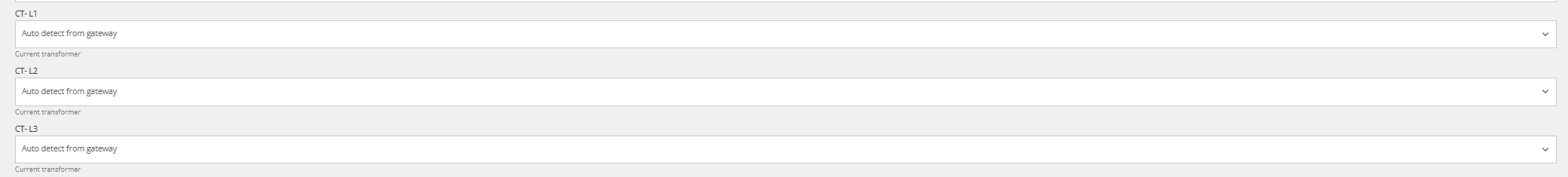

La seconda parte del canale di comunicazione è dedicata alle impostazioni dei sensori di corrente del dispositivo Reduxi Gateway, dove scegliamo "Rilevamento automatico dal gateway" per tutti i sensori di corrente.
La terza parte del canale di comunicazione è dedicata alla definizione dei segnali provenienti dai relè del dispositivo Redux GW.
Con l'ultimo campo scegli tra Predefinito e Invertito per impostare come sono posizionati i contatti. Se colleghi fisicamente il contatto 1 sul gateway al contatto 2 sulla HP, usa questo interruttore per invertire manualmente l'orientamento della connessione.
5.5 Test di comunicazione
Il test di comunicazione viene eseguito con l'aiuto del pulsante "Test comunicazione", situato in basso a destra dopo tutti i campi dei parametri del canale di comunicazione.
Il test di comunicazione può restituire due risposte:
1. La comunicazione funziona correttamente, immagine sottostante:
2. La comunicazione non funziona correttamente, immagine sottostante:
5.6 Impostazioni avanzate
Le impostazioni avanzate sono arbitrarie e dipendono dalle esigenze specifiche della località in cui è installato il controller Reduxi. Dopo aver completato tutte le impostazioni avanzate, premi il pulsante "Fatto" in basso a destra.
5.7 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo appena aggiunto, i suoi valori possono essere controllati sotto Dispositivi/Daikin nel configuratore Reduxi come ulteriore test.
Per un controllo avanzato della pompa di calore, integra il dispositivo nella strategia del sistema Reduxi. Sotto Dispositivi/Daiken nel configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO affinché i comandi per la strategia influenzino la pompa di calore.
Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto ai prezzi dinamici e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto con successo il dispositivo e verificato i valori, il dispositivo può essere ispezionato e controllato anche tramite l'applicazione Reduxi.
