Integrare l'inverter di stringa Sofar 1-70KTL G1-G2 con il controllore Reduxi tramite Modbus RTU, ottenendo la massima flessibilità e possibili riduzioni di costi ed energia fino al 30%.
1. Documentazione Sofar:
La documentazione da scaricare è disponibile al link:
https://downloads.sofarsolar.eu/
Un esempio di manuale d'uso per l'inverter di stringa da 10-15kW è disponibile al link:
2. Collegamento fisico tra l'inverter String e il controllore Reduxi
La connessione fisica deve essere stabilita poiché per accedere all'interfaccia dell'inverter di stringa si utilizza Modbus RTU.

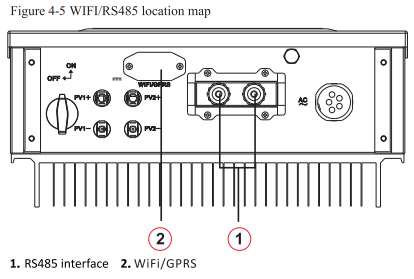

La posizione dei connettori di comunicazione Modbus è indicata nell'immagine come interfaccia RS485.

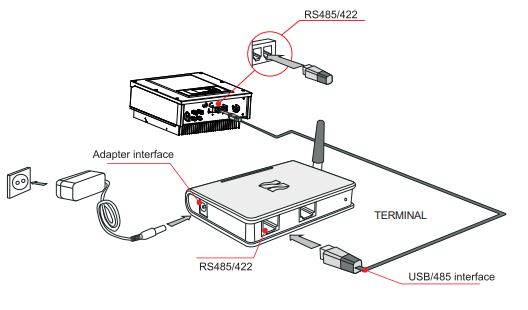

L'immagine seguente mostra come viene stabilita la connessione fisica, dove Reduxi svolge il ruolo di terminale. Al posto dell'interfaccia USB/485, sul controllore Reduxi viene utilizzata l'interfaccia Port 1 o Port 2.
3. Aggiungere Sofar String al sistema Reduxi.
Dopo aver collegato Reduxi e l'inverter di stringa, è possibile registrarlo come nuovo dispositivo (Sofar String Inverter).
3.1 Aggiungere un dispositivo (Sunways Hybrid Inverter)
Per prima cosa, accedere al configuratore Reduxi locale e aggiungere un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".
4.2 Selezionare Sofar 70KTL G1-G2

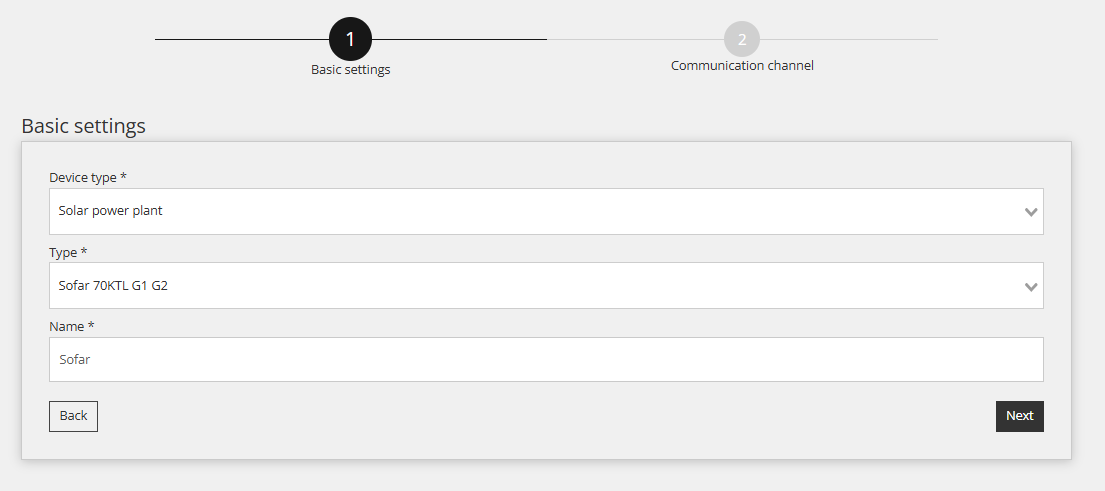

Nella prima fase vengono definite le impostazioni di base:
- Selezionare il tipo di dispositivo: Impianto solare
- Selezionare il tipo: Sofar 70KTL G1-G2,
- Assegnare un nome al dispositivo.
4.3 Configurazione del dispositivo per il canale di comunicazione
La seconda fase prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus RTU. In questa fase viene stabilito il collegamento di comunicazione tra il controllore Reduxi e l'inverter di stringa Sofar.

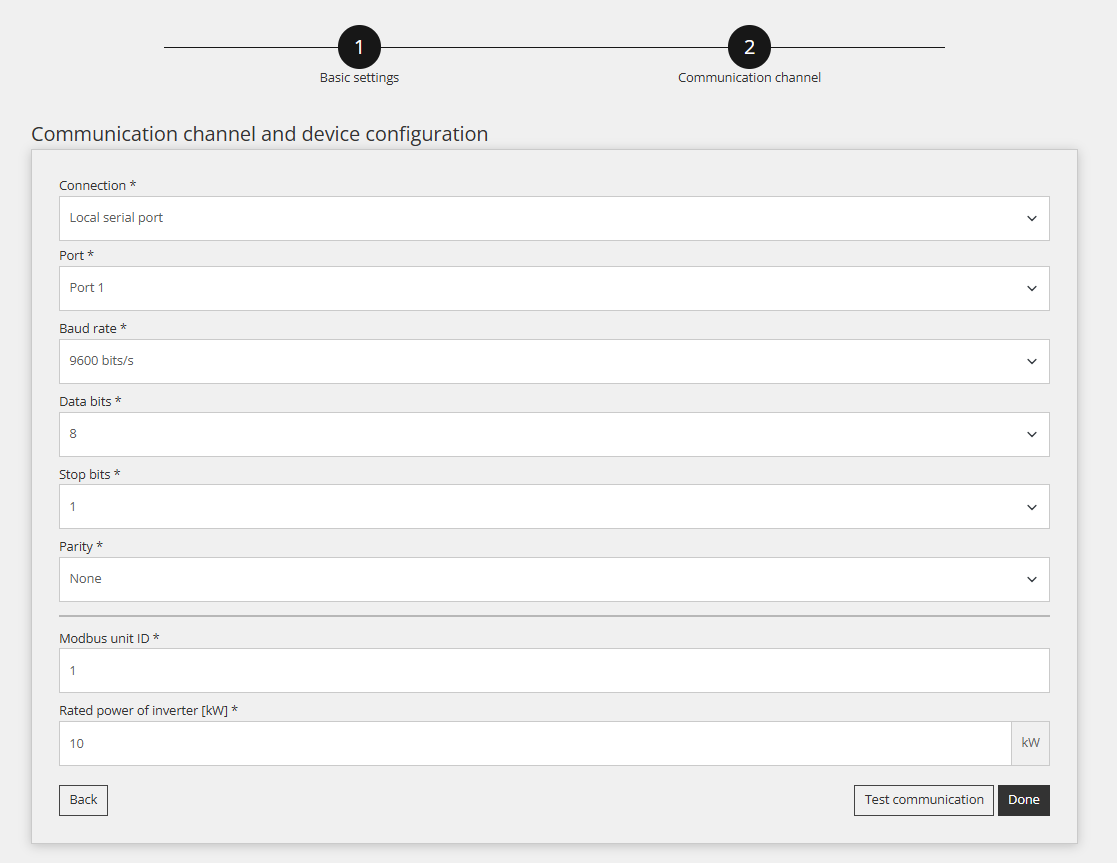

Le impostazioni per il canale di comunicazione sono visualizzate di seguito:
È necessario che i campi ID unità Modbus e Potenza nominale siano impostati.
4.4 Comunicazione di prova
Sotto tutti i campi del canale di comunicazione menzionato nel passo precedente, è presente il pulsante "Prova comunicazione". Questo pulsante serve a verificare se la connessione Modbus RTU tra i dispositivi funziona correttamente.
Risposta positiva:
Risposta non riuscita:
5. Letture dal dispositivo
Lo scopo di questo punto è mostrare come controllare le letture del dispositivo. Questa operazione viene eseguita in "Dispositivo (inverter di stringa Sofar)/ultima misura".
Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo tramite l'applicazione cloud Reduxi.
