Come collegare la colonnina di ricarica Voltie al Reduxi Controller
Integrare le colonnine Voltie con Reduxi tramite Wi‑Fi e la piattaforma Voltie con il protocollo OCPP. Massima flessibilità e possibili riduzioni dei costi fino al 30%.
Descrizione testuale di questa immagine

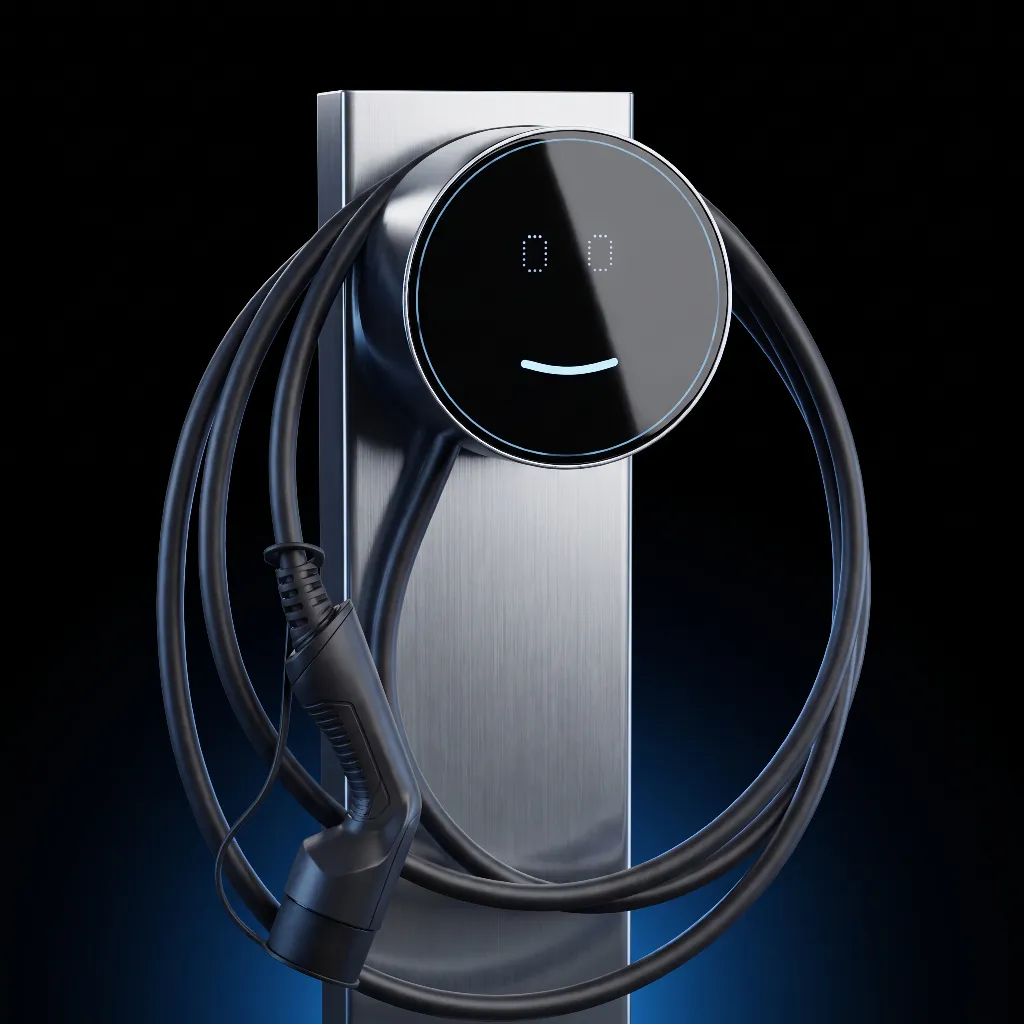

Foto di prodotto di una colonnina di ricarica su sfondo scuro: una colonnina a parete con un fronte in vetro nero rotondo che mostra una piccola linea blu illuminata a forma di sorriso e due deboli cifre rettangolari, montata su una piastra verticale in metallo spazzolato. Un cavo di ricarica nero con connettore è avvolto intorno all'unità in grandi spire. In basso nell'immagine brilla una luce blu. Non c'è alcun testo leggibile. La didascalia la indica come colonnina di ricarica Voltie.
1 Documentazione tecnica
Documenti del produttore e ulteriori informazioni:
- Voltie Quick start – File di installazione, video per l'installazione della colonnina, registrazione nell'app, connessione Wi‑Fi e modalità installatore.
- Voltie technical data sheet – Dati tecnici della colonnina.
- Open Charge Alliance – Specifica OCPP.
2 Attrezzatura necessaria
- Colonnina di ricarica Voltie, installata e messa in servizio
- App Voltie su uno smartphone: registrazione e connessione Wi‑Fi della colonnina
- Rete Wi‑Fi con una connessione internet stabile
- Reduxi Controller nella stessa rete, con un indirizzo IP statico
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Configurare la colonnina Voltie
3.1 App Voltie e connessione Wi‑Fi
Registrare la colonnina nell'app Voltie e collegarla alla propria rete Wi‑Fi. Per la configurazione si usa la piattaforma Voltie (l'app). I passaggi sono mostrati nei video Voltie nella pagina Quick start.
3.2 Installazione
Installare la colonnina come descritto nella pagina Voltie Quick start. Voltie indica il protocollo OCPP come una delle opzioni di integrazione della colonnina.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere la colonnina Voltie a Reduxi
Seguire questi passaggi per aggiungere una nuova colonnina Voltie o per modificarne una esistente.
5.1 Impostazioni di base
Accedere in locale a Reduxi Configurator (vedere Point 4) e aggiungere un nuovo dispositivo facendo clic sul pulsante Add device.
Descrizione testuale di questa immagine

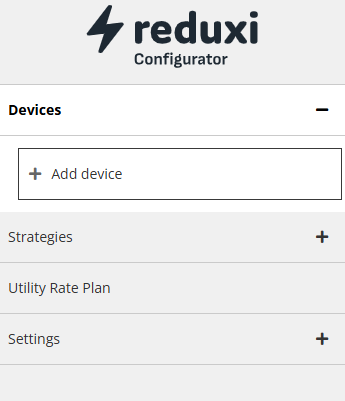

Schermata della parte superiore del menu a sinistra del Reduxi Configurator. Logo: reduxi Configurator. Devices (espanso, segno meno) contiene solo il pulsante + Add device (incorniciato). Sotto: Strategies (+), Utility Rate Plan, Settings (+).
Nel primo passaggio, definire le impostazioni di base:
- Tipo di dispositivo:
EV charger - Type:
Voltie - Name: un nome a scelta
Descrizione testuale di questa immagine

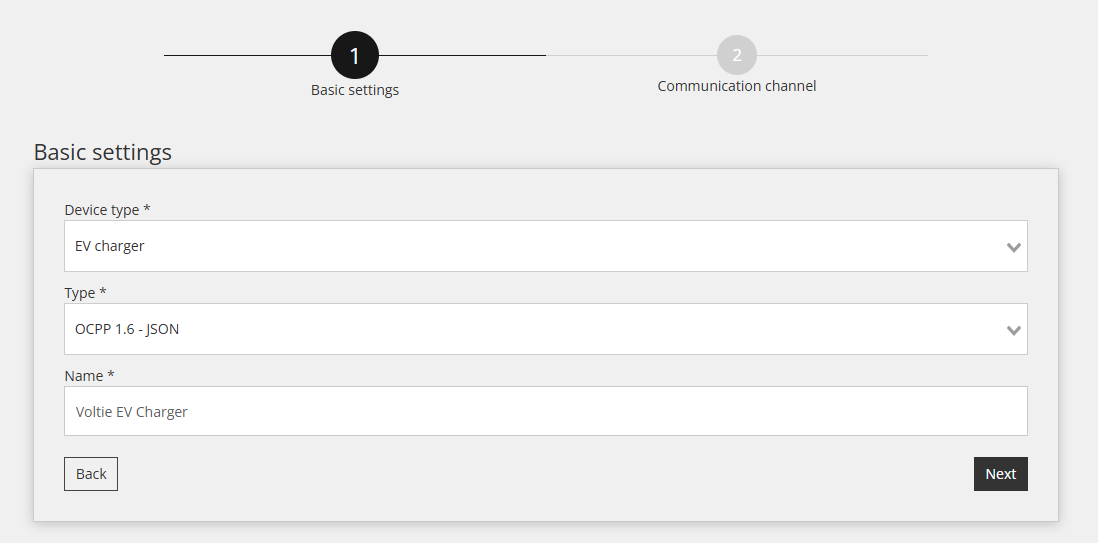

Screenshot della procedura guidata dei dispositivi di Reduxi Configurator, passaggio 1 Basic settings. Indicatore dei passaggi: 1 Basic settings (attivo), 2 Communication channel (in grigio). Titolo: Basic settings. Campi: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Pulsanti: Back, Next.
Premere Next.
5.2 Impostazioni di comunicazione
Il secondo passaggio imposta il canale di comunicazione per OCPP. Definire prima il Device identifier. Si può scegliere liberamente.
Per il protocollo OCPP JSON 1.6 serve un URL. Il Reduxi Controller lo genera automaticamente. Aggiungere /Device ID alla fine di questo URL.
| Parametro | Valore |
|---|---|
| Identificativo del dispositivo | Un nome a scelta, ad esempio my_station_ID1
|
| URL | L'URL generato dal Reduxi Controller + /Device ID
|
| Esempio | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Descrizione testuale di questa immagine

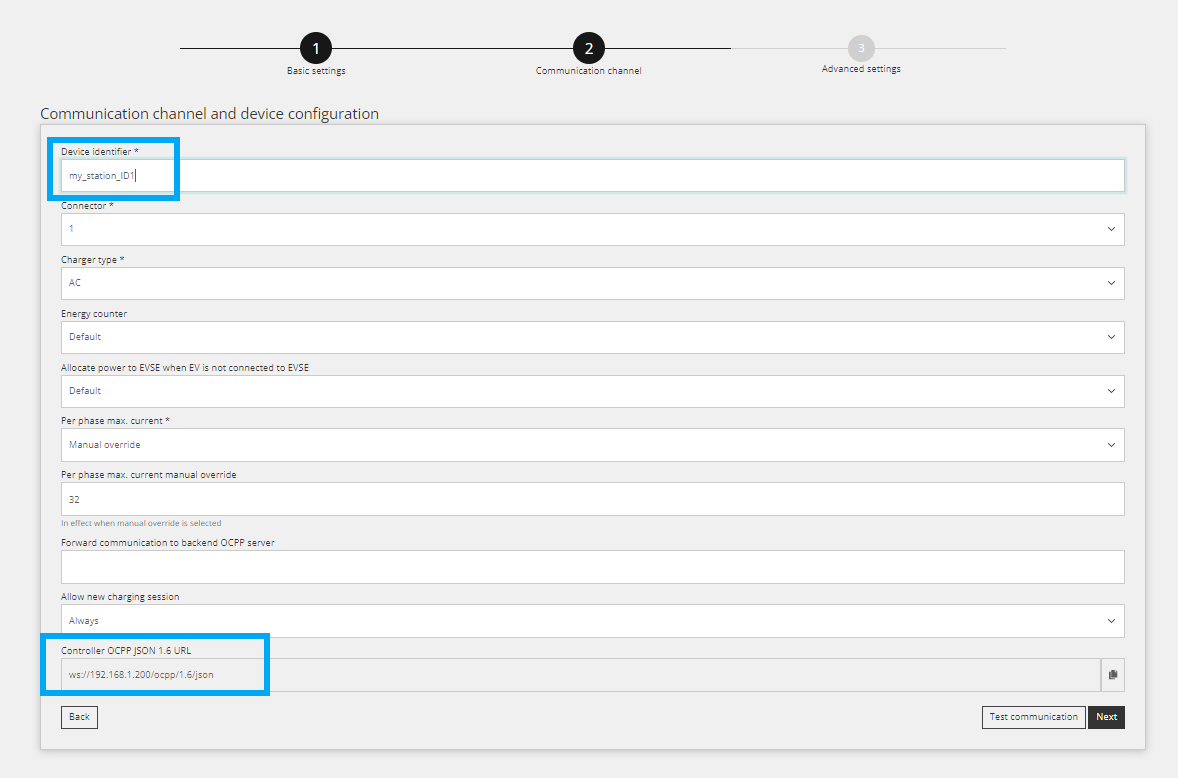

Screenshot della procedura guidata di Reduxi Configurator, passaggio 2 Communication channel. Barra di avanzamento: 1 Basic settings (completato), 2 Communication channel (attivo), 3 Advanced settings (grigio). Titolo della sezione: Communication channel and device configuration. Campi: Device identifier *: my_station_ID1 (riquadro di evidenziazione blu); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (suggerimento: In effect when manual override is selected); Forward communication to backend OCPP server: vuoto; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (sola lettura, riquadro di evidenziazione blu, icona di copia a destra). Pulsanti: Back (a sinistra), Test communication (con contorno) e Next (scuro) a destra.
5.3 Inserire l'URL sulla colonnina
Inserire l'URL completo, compreso il Device ID, come indirizzo del server OCPP della colonnina Voltie. Il Device ID deve essere identico al Device identifier in Reduxi.
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Legge una volta la colonnina Voltie e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori in Devices in Reduxi Configurator.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo da parte di Reduxi, impostare il control type del dispositivo su AUTO in Devices in Reduxi Configurator. Solo così i comandi della strategia influiscono sulla colonnina.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparation (Points 1–2): leggere i documenti Voltie e preparare l'attrezzatura, compreso un indirizzo IP statico per il Controller.
Voltie charger (Point 3): registrare la colonnina nell'app Voltie e collegarla al Wi‑Fi.
Add to Reduxi (Points 4–5): accedere a Reduxi Configurator, aggiungere la colonnina con OCPP JSON 1.6, inserire l'URL sulla colonnina e testare la comunicazione.
Go live (Point 6): controllare le letture e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| La colonnina non si collega al Controller | Verificare che l'URL sulla colonnina termini con il Device ID e che il Device ID sia uguale al Device identifier in Reduxi. Verificare che il Controller abbia un indirizzo IP statico. |
| La colonnina ha perso la connessione Wi‑Fi dopo la sostituzione del router | Ripetere la configurazione Wi‑Fi nell'app Voltie. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
