L'integrazione intelligente di Reduxi con l'inverter ibrido FOX ESS G-Max C&I riduce i costi fino al 70% tramite Modbus TCP/IP
1. Connessione fisica
Di seguito è riportata un'immagine simbolica dell'intera connessione dal controller Reduxi all'inverter:
2. Impostazioni di comunicazione per FOX ESS G-Max
Con Fox ESS G-Max, l'IP deve essere configurato staticamente e anche il controllo remoto deve essere attivato.
Le impostazioni possono essere effettuate direttamente sull'interfaccia.
2.1 Impostazione dell'indirizzo IP
Si prega di notare che l'indirizzo IP deve essere impostato su statico.
- Nella pagina principale, premere il pulsante Menu nell'angolo in alto a destra e quindi selezionare impostazioni di rete.
- Nel menu seguente, inserire le impostazioni secondo la rete locale e confermarle.
- Ritorna a Home.
2.2 Attivazione del controllo remoto
- Nella pagina principale, è possibile impostare il tipo di controllo nel campo in alto a sinistra.
- Attivare il pulsante “remoto” nella scheda del terminale centrale.
Ora è possibile procedere al passaggio successivo.
3. Aggiungere FOX ESS G-MAX C&I al sistema Reduxi
Dopo aver collegato Reduxi e FOX ESS G-Max, è possibile registrarlo come nuovo dispositivo (Fox ESS G-Max).
3.1 Aggiungi dispositivo (Fox ESS G-Max)
Innanzitutto, accedere al configuratore locale Reduxi e aggiungere un nuovo dispositivo facendo clic sul pulsante 'Aggiungi dispositivo'.
3.2 Selezionare FOX ESS G-Max

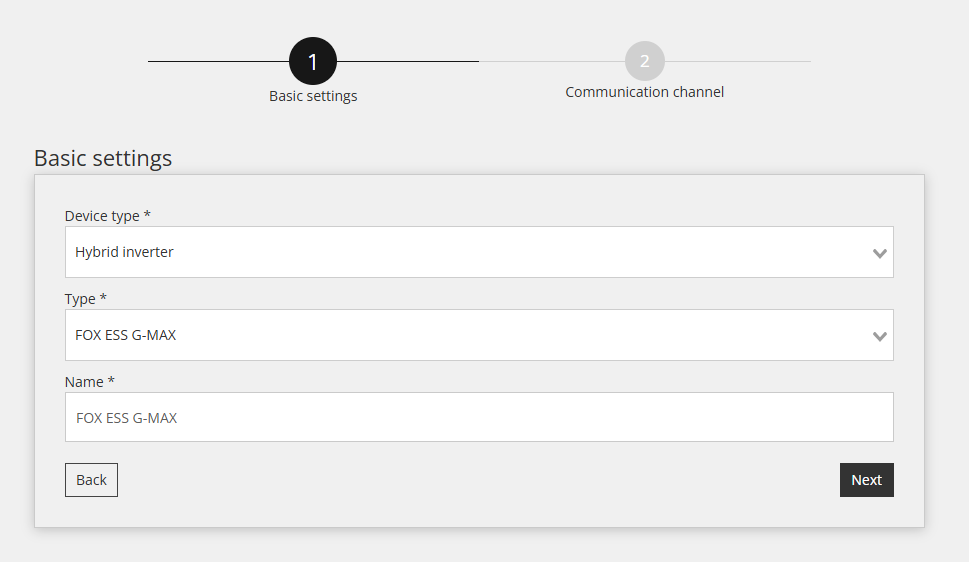

Nel primo passaggio vengono definite le impostazioni di base:
- Selezionare Tipo di dispositivo: Inverter Ibrido,
- Selezionare Tipo: FOX ESS G-Max,
- Denominare il dispositivo come si desidera, ad esempio: FOX ESS G-Max
3.3 Configurazione dispositivo per canale di comunicazione
Il secondo passaggio prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus TCP/IP. In questo passaggio viene stabilito il collegamento di comunicazione tra il controller Reduxi e l'inverter Fox ESS G-Max.
Le impostazioni per il canale di comunicazione sono visualizzate di seguito:
- Connessione: TCP/IP
- IP: Inserire l'indirizzo IP del Fox ESS G-Max
- Porta: 502
- ID unità Modbus: Questo è lo stesso ID impostato sull'inverter (come predefinito 1)
- Potenza nominale dell'inverter: Da inserire in base all'inverter (ad esempio 100 kW)
3.4 Test di comunicazione
Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, è presente un pulsante "Test Communication".
Questo pulsante viene utilizzato per verificare se la connessione Modbus TCP/IP tra i dispositivi funziona correttamente.
Risposta positiva (esempio):
Risposta negativa (esempio):
3.5 Letture dal dispositivo
Questa sezione mostra come verificare i valori misurati dal dispositivo e se sta comunicando correttamente. È possibile farlo tramite "Dispositivi / FOX ESS G-Max / Ultima Misurazione."
Per un controllo avanzato, integrare il dispositivo nelle modalità di ottimizzazione del sistema Reduxi. Sotto Dispositivi / FOX ESS G-Max in il configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO affinché i comandi della strategia influenzino la batteria.
Per ottenere la massima flessibilità e riduzione dei costi energetici rispetto ai prezzi dinamici e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto correttamente il dispositivo, è possibile monitorarlo e controllarlo tramite l'applicazione Reduxi.
