Come collegare l'inverter ibrido SolaX X1/X3 G4/Pro/Ultra al controller Reduxi
Ridurre i costi energetici fino al 70%: collegare gli inverter ibridi SolaX Power X1/X3 G4, Pro e Ultra al Reduxi Controller tramite Modbus TCP/IP o RTU.
Descrizione testuale di questa immagine

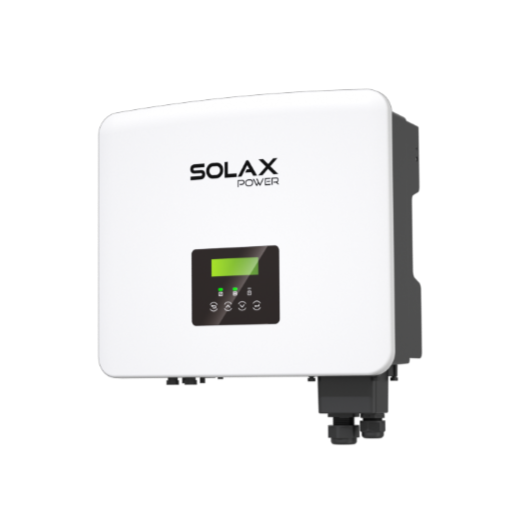

Foto (render del prodotto) di un inverter bianco a parete visto da una leggera angolazione su sfondo bianco. Sul fronte è stampato SOLAX POWER. Sotto il logo un piccolo display nero con uno schermo verde, tre piccole spie luminose e quattro pulsanti rotondi. Sul lato destro una parte laterale grigio scuro; sotto, un blocco di collegamento grigio scuro con due pressacavi e piccoli connettori sul bordo inferiore.
1 Preparare l'inverter SolaX
1.1 Documentazione tecnica
- SolaX X1-Hybrid G4 – Pagina del prodotto
- Download SolaX – Manuali e schede tecniche
1.2 Attrezzatura necessaria
- Inverter ibrido SolaX Power X1 o X3 (G4, Pro o Ultra)
- Per Modbus TCP: dongle WiFi 3.0 o dongle WiFi & LAN 3.0
- Per Modbus RTU: collegamento RS485 al Reduxi Controller (vedere gli schemi di cablaggio al Punto 2)
- Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
1.3 Installare il firmware più recente
L'inverter deve avere il firmware più recente. Per aggiornarlo, contattare l'assistenza SolaX Power: service.global@solaxpower.com
La tabella mostra le versioni del firmware per dispositivo:
Descrizione testuale di questa immagine
Tabella dei dispositivi con versioni di hardware e firmware. Colonne: Device, Hardware, Firmware. Energy Storage Inverters, monofase: X1-IES, ARM V1.23. Trifase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, monofase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Trifase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Collegamento fisico
2.1 Modbus TCP/IP
L'immagine mostra l'intero collegamento da Reduxi Controller all'inverter.
Descrizione testuale di questa immagine
Schema di un collegamento Modbus TCP/IP su sfondo bianco. In alto a sinistra: scatola nera con angoli arrotondati con etichetta Controller e il logo reduxi. In alto al centro: scatola bianca con etichetta Hybrid Inverter con SOLAX POWER stampato sopra e un piccolo display verde. Al centro a sinistra: un router bianco con antenne e un simbolo Wi-Fi, con etichetta Router. In basso a sinistra: un globo con le lettere WWW. Linee: una linea azzurra continua con etichetta Ethernet dal Controller al Router; una linea azzurra continua con etichetta Ethernet dal Router al lato inferiore dell'inverter; una linea azzurra tratteggiata dal Router al globo WWW. Una linea azzurra dal lato inferiore dell'inverter porta a un riquadro con bordo azzurro con due dongle neri, un punto esclamativo rosso accanto e il testo rosso: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
L'immagine mostra l'intero collegamento da Reduxi Controller all'inverter.
Descrizione testuale di questa immagine
Schema di un collegamento Modbus RTU su sfondo bianco. Al centro: scatola nera con angoli arrotondati con etichetta Controller e il logo reduxi. A destra: scatola bianca con etichetta Hybrid Inverter con SOLAX POWER stampato sopra. A sinistra: un router bianco con antenne con etichetta Router e, sotto, un globo con le lettere WWW. Linee: una linea azzurra continua con etichetta Ethernet dal Router al Controller; una linea azzurra continua con etichetta RS 485 A/B dal Controller al lato inferiore dell'inverter; una linea azzurra tratteggiata dal Router al globo WWW.
2.2.1 Schemi di cablaggio
Collegare i morsetti A e B della porta RS485 del Reduxi Controller alla porta COM dell'inverter, come mostrato per la propria serie.
Descrizione testuale di questa immagine
Schema di cablaggio con titolo X1/X3 G4 Series. A sinistra: disegno al tratto del lato inferiore di un inverter SolaX con connettori rotondi e ventole; un connettore è segnato da un riquadro rosso. Una linea azzurra porta a un'area con contorno azzurro sulla destra. In alto una striscia di connettori a spina con etichetta SolaX Inverter COM con una posizione segnata da un riquadro rosso, collegata da una linea nera ai morsetti sottostanti. Sotto: un blocco con etichetta Reduxi Controller con un morsetto a 4 poli con etichetta RS485; accanto, una striscia di quattro morsetti con etichette GND, A, B, 5VDC. I morsetti A e B sono dentro un riquadro rosso e sono collegati da una linea nera al collegamento COM dell'inverter.
Descrizione testuale di questa immagine
Schema di cablaggio con titolo X1/X3 Ultra Series. A sinistra: disegno al tratto del lato inferiore di un inverter SolaX con diversi connettori e ventole; un blocco di connettori è segnato da un riquadro rosso. Una linea azzurra porta al disegno di un coperchio con quattro prese, una delle quali segnata da un riquadro rosso. A destra: una grande area con contorno azzurro. In alto una tabella con etichetta SolaX Inverter COM 1, collegata dal coperchio con una linea nera. Sotto: un blocco con etichetta Reduxi Controller con un morsetto a 4 poli con etichetta RS485; accanto, una striscia di quattro morsetti con etichette GND, A, B, 5VDC. I morsetti A e B sono dentro un riquadro rosso e sono collegati da una linea nera al collegamento proveniente dall'inverter.
Descrizione testuale di questa immagine
Schema di cablaggio con titolo X1/X3 PRO Series. A sinistra: disegno al tratto del lato inferiore di un inverter SolaX; sulla sua estremità destra un'area con contorno azzurro con quattro prese RJ45 etichettate, una delle quali segnata da un riquadro rosso. Una linea azzurra porta a un'area con contorno azzurro sulla destra. In alto una spina RJ45 con fili colorati e una tabella dei pin con etichetta Solax Inverter Com 1 / RS485 (colonne Pin No. e Definition; pin 1 e 2 Not assigned; pin 3 una linea +12V; pin 4 e 5 in un riquadro rosso, con le scritte REMOTE_485A e REMOTE_485B; pin 6 GND2_COM; pin 7 e 8 Not assigned). Sotto: un blocco con etichetta Reduxi Controller con un morsetto a 4 poli con etichetta RS485; accanto, una striscia di quattro morsetti con etichette GND, A, B, 5VDC. I morsetti A e B sono dentro un riquadro rosso e sono collegati da una linea nera alla spina RJ45.
3 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
4 Aggiungere l'inverter SolaX a Reduxi
Dopo aver collegato il Reduxi Controller e l'inverter ibrido SolaX, registrarlo come nuovo dispositivo.
4.1 Impostazioni di base
Accedere al Reduxi Configurator locale (vedere Punto 3) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale del Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: Iskraemeco AM550 (icona del traliccio elettrico) e due voci con icone del sole e senza nomi visibili. In basso c'è un pulsante Add device con un segno più, evidenziato da un rettangolo ciano.
Nel primo passo selezionare le impostazioni di base. Per un inverter monofase selezionare X1. Per un inverter trifase selezionare X3.
- Device type:
Hybrid Inverter - Tipo:
SolaX Power X1 HybridoSolaX Power X3 Hybrid - Nome: un nome a scelta, ad esempio Solax Power X3 Hybrid G4
Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 1 Basic settings (il passo 2 è Communication channel, in grigio). Titolo: Basic settings. Campi: Device type *: Hybrid inverter (menu a tendina); Type *: Solax Power X3 Hybrid G4 (menu a tendina); Name *: Solax Power X3 Hybrid G4 (campo di testo). Pulsanti: Back (a sinistra), Next (a destra, scuro).
Fare clic su Next.
4.2 Impostazioni di comunicazione
Il secondo passo configura il canale di comunicazione Modbus tra il Reduxi Controller e l'inverter SolaX. Scegliere TCP/IP o RTU, in base al collegamento utilizzato.
4.2.1 Modbus TCP
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | L'indirizzo IP dell'inverter SolaX |
| Porta | 502 |
| Modbus unit ID | Lo stesso ID impostato sull'inverter. Predefinito: 1
|
| Password utente | Lo stesso codice PIN del display dell'inverter, ad esempio 2014
|
| PV | È installato un impianto PV: Yes o No
|
| Batteria | È installata una batteria: Yes o No
|
Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 2 Communication channel (il passo 1 è Basic settings). Titolo: Communication channel and device configuration. Campi: Connection *: TCP/IP (menu a tendina); IP *: vuoto; Port *: 502; Modbus unit ID *: 1; User password *: è inserito un valore (il campo mostra una password; valore omesso qui); PV *: Yes (menu a tendina, suggerimento: Is PV installed on the inverter?); Battery *: Yes (menu a tendina, suggerimento: Is battery installed on the inverter?). Pulsanti: Back (a sinistra), Test communication e Done (a destra).
4.2.2 Modbus RTU
| Parametro | Valore |
|---|---|
| Collegamento | Local Port |
| Porta | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parità | None |
| Modbus unit ID |
1 (lo stesso ID dell'inverter) |
| Password utente | Lo stesso codice PIN del display dell'inverter, ad esempio 2014
|
| PV | È installato un impianto PV: Yes o No
|
| Batteria | È installata una batteria: Yes o No
|
Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 2 Communication channel (il passo 1 è Basic settings). Titolo: Communication channel and device configuration. Campi: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: è inserito un valore (il campo mostra una password; valore omesso qui); Phase *: L1 (suggerimento: To what phase is the inverter connected to.); PV *: Yes (suggerimento: Is PV installed on the inverter?); Battery *: Yes (suggerimento: Is battery installed on the inverter?). Pulsanti: Back (a sinistra), Test communication e Done (a destra).
4.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge una volta l'inverter SolaX e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Esempi del risultato per questo dispositivo:
Descrizione testuale di questa immagine
Screenshot di una finestra Test communication nel Reduxi Configurator (X di chiusura in alto a destra, pulsante scuro Close in basso a destra). Testo verde in un riquadro bianco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parzialmente tagliato nell'immagine); PV_POWER_ACTIVE_MAX: 0.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata Test communication con una x di chiusura in alto a destra. Messaggio in testo rosso: Unable to communicate with device. Pulsante scuro in basso a destra: Close.
Se il test non riesce, controllare le impostazioni e il cablaggio e riprovare.
5 Verificare le misurazioni
5.1 Ultime misurazioni
Verificare i valori misurati e la comunicazione in Devices – SolaX Power Inverter – Last Measurement nel Reduxi Configurator.
Descrizione testuale di questa immagine
Screenshot della pagina 'Last measurements' di un dispositivo nel Reduxi Configurator. Schede: Last measurements (attiva), Analyze, Archive. In alto a destra: menu a discesa di aggiornamento 'Without refreshing' e un pulsante di aggiornamento. Scheda 'Control type': pulsanti Auto (verde chiaro) e Manual (scuro, selezionato); data e ora 14. 03. 2025 12:49:13. Tutti i valori sottostanti hanno data e ora 14. 03. 2025 12:49:01, salvo diversa indicazione. Scheda PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vuoto (unità kW); enumeration.PV_STATE_NAME: CONNECTED. Scheda Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Scheda Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Scheda Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Scheda Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vuoto (kW); Grid export active power limit: vuoto (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Scheda Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e ora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato, integrare il dispositivo nelle modalità di ottimizzazione del sistema Reduxi. In Devices – SolaX Power Inverter nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla batteria.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo tramite l'applicazione Reduxi.
✓ Riepilogo
Preparazione (Punto 1): installare il firmware più recente. Per Modbus TCP procurarsi il dongle WiFi 3.0 o WiFi & LAN 3.0.
Collegamento SolaX (Punto 2): collegare l'inverter al Reduxi Controller tramite Modbus TCP/IP oppure cablare l'RS485 per Modbus RTU.
Aggiunta a Reduxi (Punti 3–4): accedere all'interfaccia web di Reduxi, fare clic su + Add device, scegliere X1 o X3 e inserire le impostazioni di comunicazione. Fare clic su Test communication, poi su Done.
Messa in servizio (Punto 5): controllare le ultime misurazioni. Impostare il control type su AUTO e definire una strategia.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Modbus non funziona | Installare il firmware più recente. Per l'aggiornamento contattare service.global@solaxpower.com. |
| Nessuna connessione Modbus TCP | Modbus TCP richiede il dongle WiFi 3.0 o il dongle WiFi & LAN 3.0. |
| Il test di comunicazione non riesce | Controllare le impostazioni e il cablaggio. Verificare il Modbus unit ID (predefinito 1) e la password utente. È il codice PIN del display dell'inverter. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
