Riduci i costi energetici fino al 70%: Reduxi integra gli inverter ibridi SolaX Power X1/X3 G4/Pro/Ultra tramite Modbus TCP/IP o RTU.

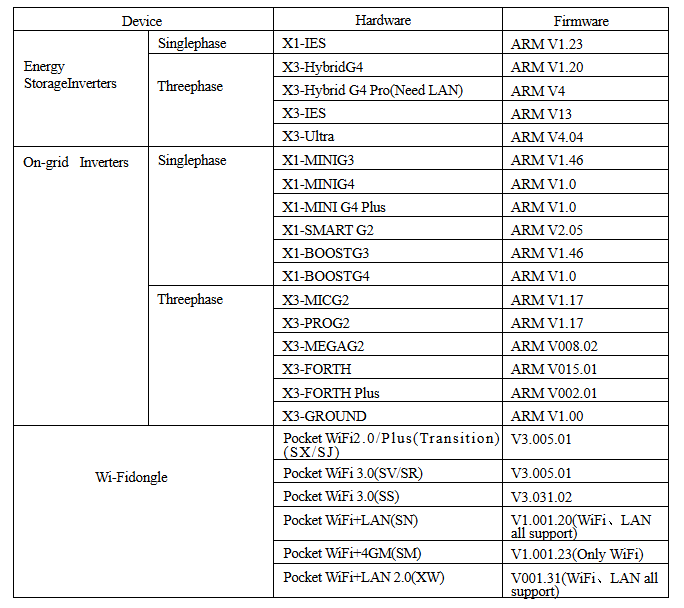

1. Firmware Solax
Nota: l'inverter deve avere l'aggiornamento del firmware pi\'u00f9 recente. Per fare ci\'f2, contatta direttamente l'assistenza di Solax Power all'indirizzo
2. Connessione fisica
2.1 Modbus TCP/IP
Di seguito viene visualizzata un'immagine simbolica dell'intera connessione dal controller Reduxi all'inverter:
Nota: per impostare una connessione tramite Modbus TCP, \'e8 necessario il dongle WiFi 3.0 o WiFi & LAN 3.0
2.2 Modbus RTU
Di seguito viene visualizzata un'immagine simbolica dell'intera connessione dal controller Reduxi all'inverter:
2.2.1 Schemi di cablaggio:
3. Aggiungi SolaX X1/X3 Hybrid Inverter al sistema Reduxi
Dopo aver collegato Reduxi e l'inverter ibrido SolaX, \'e8 possibile registrarlo come nuovo dispositivo.

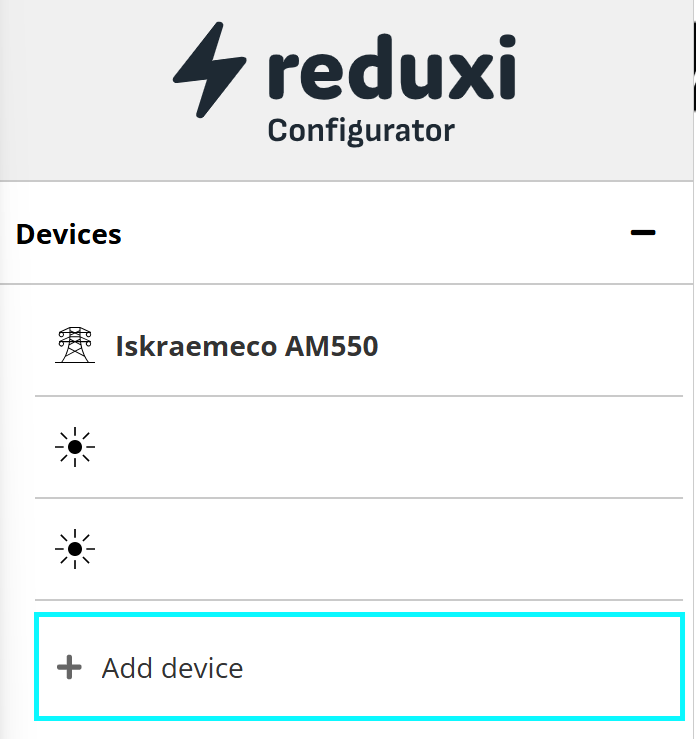

3.1 Seleziona Aggiungi dispositivo
Innanzitutto, accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo facendo clic sul pulsante "Aggiungi dispositivo".
3.2 Seleziona SolaX Power Hybrid Inverter
Ci\'f2 dipende dall'inverter in uso. Se hai un inverter monofase (X1), seleziona... Se hai installato un inverter trifase, seleziona X3.

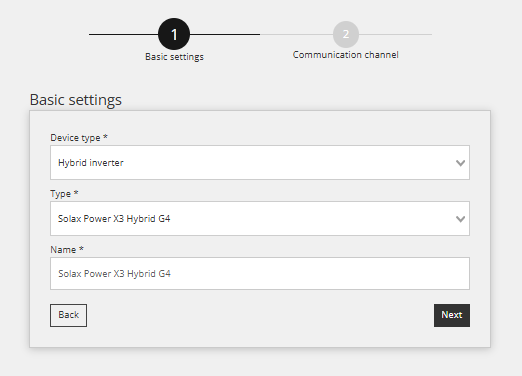

Nella prima fase vengono definite le impostazioni di base:
- Seleziona Tipo di dispositivo: Inverter ibrido,
- Seleziona Tipo: SolaX Power X1 o X3 Hybrid,
- Assegna un nome al dispositivo come desideri, ad esempio: Solax Power X3 Hybrid G4
3.3 Configurazione del dispositivo per il canale di comunicazione
La seconda fase prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus. In questa fase, viene stabilito il collegamento di comunicazione tra il controller Reduxi e l'inverter Solax Power.
\'c8 possibile scegliere tra connessione TCP/IP o RTU (a seconda del dispositivo utilizzato)

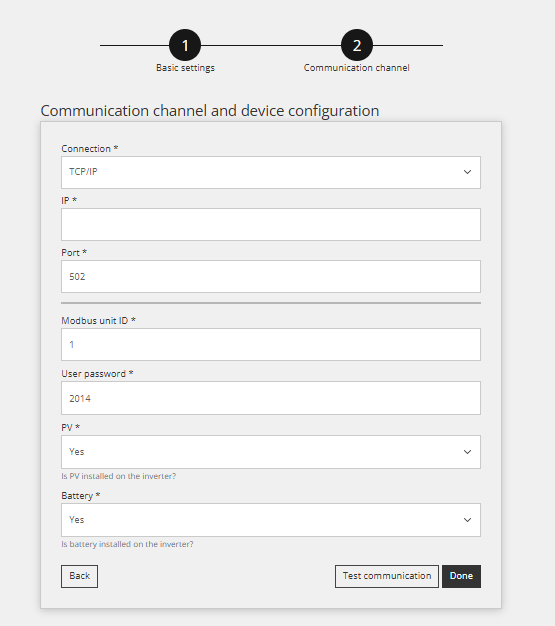

3.3.1 Modbus TCP
- Connessione: TCP/IP
- IP: immetti l'indirizzo IP dell'inverter Solax Power
- Porta: 502
- ID unit\'e0 Modbus: questo \'e8 lo stesso ID impostato sull'inverter (come predefinito 1)
- Password utente: \'c8 lo stesso codice PIN del display sull'inverter (ad esempio 2014)
- FV: \'e8 installato un FV? S\'ec o No
- Batteria: \'e8 installata una batteria? S\'ec o No

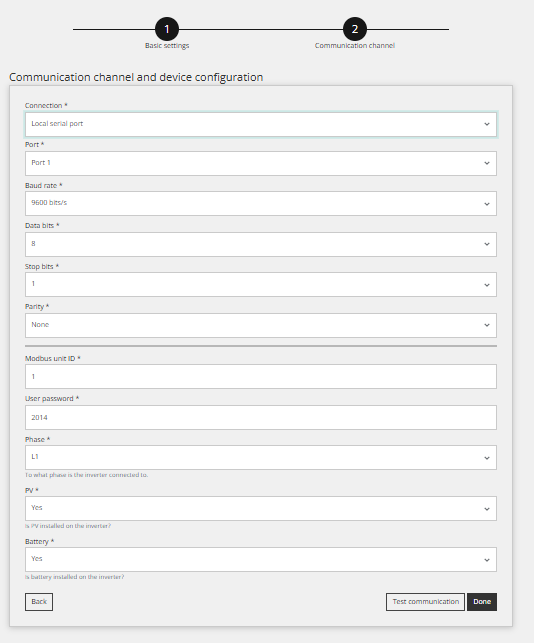

3.3.2 Modbus RTU
- Connessione: Porta locale
- Porta: 1
- Baudrate: 9600
- Bit di dati: 1
- Bit di stop: 1
- Parit\'e0: Nessuno
- ID unit\'e0 Modbus: 1 (stesso ID dell'inverter)
- Password utente: \'c8 lo stesso codice PIN del display sull'inverter (ad esempio 2014)
- FV: \'e8 installato un FV? S\'ec o No
- Batteria: \'e8 installata una batteria? S\'ec o No
3.4 Comunicaizone di test
Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, c'\'e8 un pulsante "Test Communication".
Questo pulsante viene utilizzato per verificare se la connessione Modbus tra i dispositivi funziona correttamente.
Risposta corretta (esempio):
Risposta non corretta (esempio):
In questo caso, controlla le impostazioni, il cablaggio e riprova.
3.5 Letture dal dispositivo
Questa sezione mostra come controllare i valori misurati del dispositivo e se sta comunicando correttamente. Ci\'f2 pu\'f2 essere fatto in "Dispositivi /SolaX Power Inverter /Ultima misurazione."
Per un controllo avanzato, integra il dispositivo nelle modalit\'e0 di ottimizzazione del sistema Reduxi.
In Dispositivi/Inverter di potenza SolaX in Reduxi configurator, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influenzino la batteria.
Per ottenere la massima flessibilit\u00e0 e la riduzione dei costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.
Dopo aver aggiunto correttamente il dispositivo, pu\u00f2 essere monitorato e controllato tramite l'applicazione Reduxi.
