Come collegare la serie ibrida AlphaESS Smile a Reduxi Controller
Riduca i costi energetici fino al 70%: Reduxi integra gli inverter ibridi della serie AlphaESS Smile tramite Modbus TCP/IP o RTU.
Descrizione testuale di questa immagine
Logo di AlphaESS con lo slogan your smart energy. A sinistra una lettera A stilizzata composta da forme grigie, nere, verdi e gialle; a destra la parola AlphaESS in grigio scuro e sotto il testo your smart energy.
1 Documentazione tecnica
Documenti del produttore per la serie AlphaESS Smile:
- AlphaESS SMILE-G3 trifase 4/6/8/10 kW – Pagina del prodotto sul sito del produttore
- Scheda tecnica SMILE-G3-S3.6/S5/B5 – PDF, EN
- Scheda tecnica SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Attrezzatura necessaria
Preparare quanto segue, in base al collegamento utilizzato:
- Reduxi Controller (installato e online)
- Inverter ibrido AlphaESS Smile con il firmware più recente
- Modbus TCP/IP via LAN: cavo Ethernet per l'inverter
- Modbus TCP/IP via Wi-Fi: dongle Wi‑Fi con il firmware più recente
- Modbus RTU: cavo Ethernet con connettore RJ45 per i fili RS 485 (vedere Punto 3)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare il Reduxi Controller all'inverter
Scegliere uno dei tre collegamenti, in base a come è stato installato l'impianto:
- Modbus TCP/IP tramite cavo LAN
- Modbus TCP/IP tramite dongle Wi‑Fi
- Modbus RTU
3.1 Modbus TCP/IP via LAN
L'immagine mostra l'intero collegamento da Reduxi Controller all'inverter.
Descrizione testuale di questa immagine
Schema del collegamento tramite cavo LAN. Componenti: Reduxi Controller (scatola grigia con il logo reduxi, etichetta 'Controller'); Router (router Wi-Fi bianco, etichetta 'Router'); icona del globo WWW (internet); Hybrid Inverter (unità AlphaESS bianca con pila di batterie, etichetta 'Hybrid Inverter'). Collegamenti: da Controller a Router: linea continua azzurra con etichetta 'Ethernet'; da Router a Hybrid Inverter: linea continua azzurra con etichetta 'Ethernet'; da Router a Internet (WWW): linea tratteggiata azzurra.
Per eseguire l'aggiornamento, contattare l'assistenza AlphaESS via e-mail: info@alpha-ess.com
3.2 Modbus TCP/IP via Wi‑Fi
L'immagine mostra l'intero collegamento da Reduxi Controller all'inverter.
Descrizione testuale di questa immagine
Schema del collegamento tramite dongle Wi-Fi. Componenti: Reduxi Controller (scatola grigia con il logo reduxi, etichetta 'Controller'); Router (router Wi-Fi bianco, etichetta 'Router'); icona del globo WWW (internet); AlphaESS Wi-Fi Dongle (dongle nero, etichetta 'AlphaESS WiFi Dongle', con un punto esclamativo rosso accanto); Hybrid Inverter (unità AlphaESS bianca con pila di batterie, etichetta 'Hybrid Inverter'). Collegamenti: da Controller a Router: linea continua azzurra con etichetta 'Ethernet'; da Router a Internet (WWW): linea tratteggiata azzurra; da Router ad AlphaESS Wi-Fi Dongle: linea continua azzurra con etichetta 'WiFi'; dal dongle a Hybrid Inverter: breve linea azzurra.
Per eseguire l'aggiornamento, contattare l'assistenza AlphaESS via e-mail: info@alpha-ess.com
3.3 Modbus RTU
L'immagine mostra l'intero collegamento da Reduxi Controller all'inverter.
Descrizione testuale di questa immagine
Schema del collegamento tramite Modbus RTU. Componenti: Reduxi Controller (scatola grigia con il logo reduxi, etichetta 'Controller'); Router (router Wi-Fi bianco, etichetta 'Router'); icona del globo WWW (internet); Hybrid Inverter (unità AlphaESS bianca con pila di batterie, etichetta 'Hybrid Inverter'). Collegamenti: da Router a Controller: linea continua azzurra con etichetta 'Ethernet'; da Controller a Hybrid Inverter: linea continua azzurra con etichetta 'RS 485 A/B'; da Router a Internet (WWW): linea tratteggiata azzurra.
Cablaggio per serie:
AlphaESS Smile serie B
| Reduxi Controller | Colore del filo (controller) | Colore del filo (inverter) | Inverter AlphaESS |
|---|---|---|---|
| Cavo Ethernet | Connettore Ethernet RJ45 | ||
| RS 485 + | Blu/Bianco | Blu/Bianco | Pin 5 |
| RS 485 - | Blu | Blu | Pin 4 |
Descrizione testuale di questa immagine
Schema di cablaggio per AlphaESS Smile serie B. A sinistra: 'Reduxi Controller' con una morsettiera a 4 poli con etichetta 'RS485'. Sopra, la morsettiera riporta le etichette GND, A, B, 5VDC; i morsetti A e B sono racchiusi in un riquadro rosso. Una linea nera va da A e B all'inverter sulla destra. A destra: un cerchio ingrandito dell'elenco dei connettori dell'inverter con le voci PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS e CAN/RS485; la voce CAN/RS485 è cerchiata in rosso e il filo da A e B termina qui. Una freccia rossa collega il cerchio al disegno dell'involucro dell'inverter, dove l'area dei connettori è cerchiata in rosso.
AlphaESS Smile serie G
| Reduxi Controller | Colore del filo (controller) | Colore del filo (inverter) | Inverter AlphaESS |
|---|---|---|---|
| Cavo Ethernet | Connettore Ethernet RJ45 | ||
| RS 485 + | Blu/Bianco | Blu/Bianco | Pin 5 |
| RS 485 - | Blu | Blu | Pin 4 |
Descrizione testuale di questa immagine
Schema di cablaggio per AlphaESS Smile serie G. A sinistra: 'Reduxi Controller' con una morsettiera a 4 poli con etichetta 'RS485'. Sopra, la morsettiera riporta le etichette GND, A, B, 5VDC; i morsetti A e B sono racchiusi in un riquadro rosso. Una linea nera va da A e B a un connettore dell'inverter. A destra: una vista ovale ingrandita di un blocco di connettori dell'inverter con una piccola porta in alto e diverse porte di tipo RJ45; il filo termina su una delle porte, cerchiata in rosso. Linee rosse collegano l'ovale al disegno dell'inverter sulla destra, dove due gruppi di porte sul lato destro sono cerchiati in rosso; etichette sul disegno dell'inverter.
AlphaESS Smile serie T-10
| Reduxi Controller | Colore del filo (controller) | Colore del filo (inverter) | Inverter AlphaESS |
|---|---|---|---|
| Cavo Ethernet | Connettore Ethernet RJ45 | ||
| RS 485 + | Blu/Bianco | Blu/Bianco | Pin 5 |
| RS 485 - | Blu | Blu | Pin 4 |
Descrizione testuale di questa immagine
Schema di cablaggio per AlphaESS Smile serie T-10. A sinistra: 'Reduxi Controller' con una morsettiera a 4 poli con etichetta 'RS485'. Sopra, la morsettiera riporta le etichette GND, A, B, 5VDC; i morsetti A e B sono racchiusi in un riquadro rosso. Una linea nera va da A e B a un riquadro rosso con etichetta 'Dispatch', che mostra una presa di tipo RJ45. Una linea rossa porta da questo riquadro a un cerchio rosso sul disegno dell'inverter a destra, che indica la porta a cui si collega il cavo.
Per eseguire l'aggiornamento, contattare l'assistenza AlphaESS via e-mail: info@alpha-ess.com
Al termine dell'aggiornamento, proseguire con il Punto 4.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere l'inverter ibrido AlphaESS a Reduxi
Dopo aver collegato l'inverter ibrido AlphaESS, registrarlo come nuovo dispositivo.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e fare clic su + Add device.

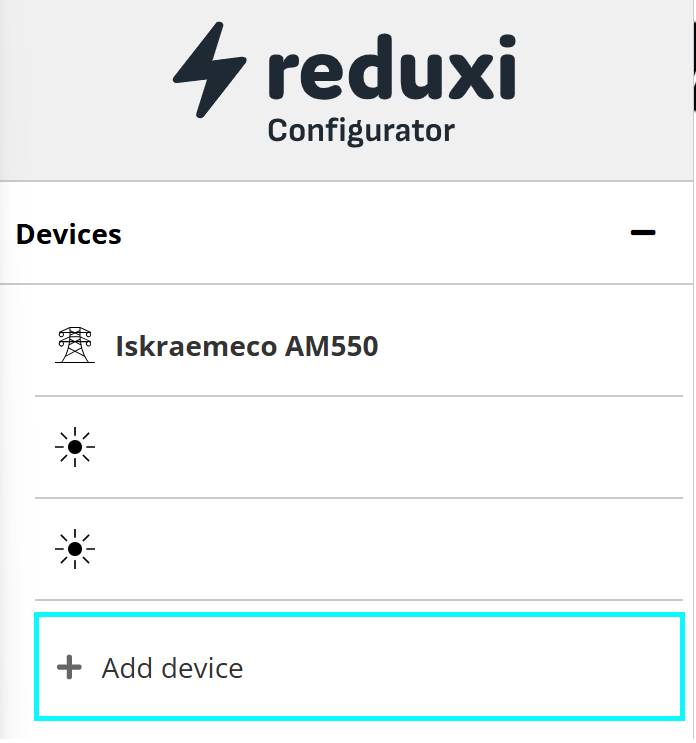

Descrizione testuale di questa immagine
Screenshot della barra laterale del Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: Iskraemeco AM550 (icona del traliccio elettrico) e due voci con icone del sole e senza nomi visibili. In basso c'è un pulsante Add device con un segno più, evidenziato da un rettangolo ciano.

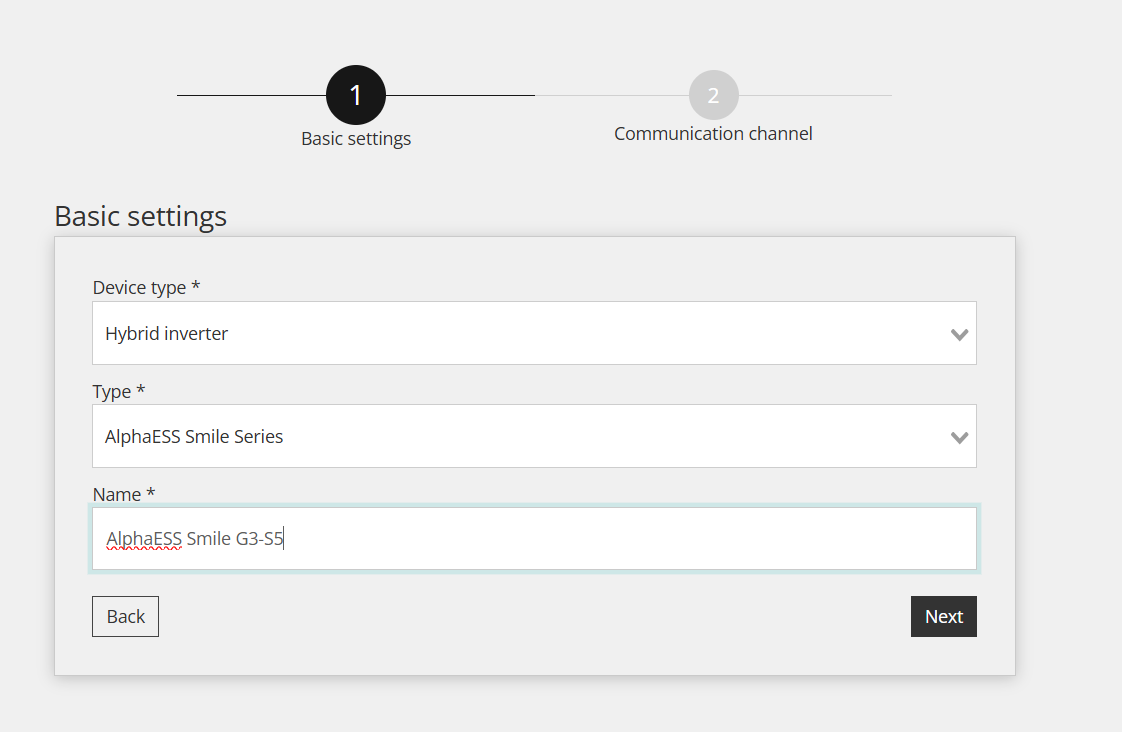

Nel primo passaggio, definire le impostazioni di base:
- Device type:
Hybrid Inverter - Tipo:
AlphaESS Smile Series - Nome: un nome a scelta, ad esempio AlphaESS Smile G3-S5
Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 1 'Basic settings' (il passo 2 è 'Communication channel', in grigio). Modulo: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (campo attivo con cursore, ortografia sottolineata). Pulsanti: Back, Next.
Fare clic su Next per passare alle impostazioni di comunicazione.
5.2 Impostazioni di comunicazione
Questo passo configura il collegamento Modbus tra il Reduxi Controller e l'inverter. Scegliere Modbus TCP/IP o Modbus RTU, in base al collegamento utilizzato.

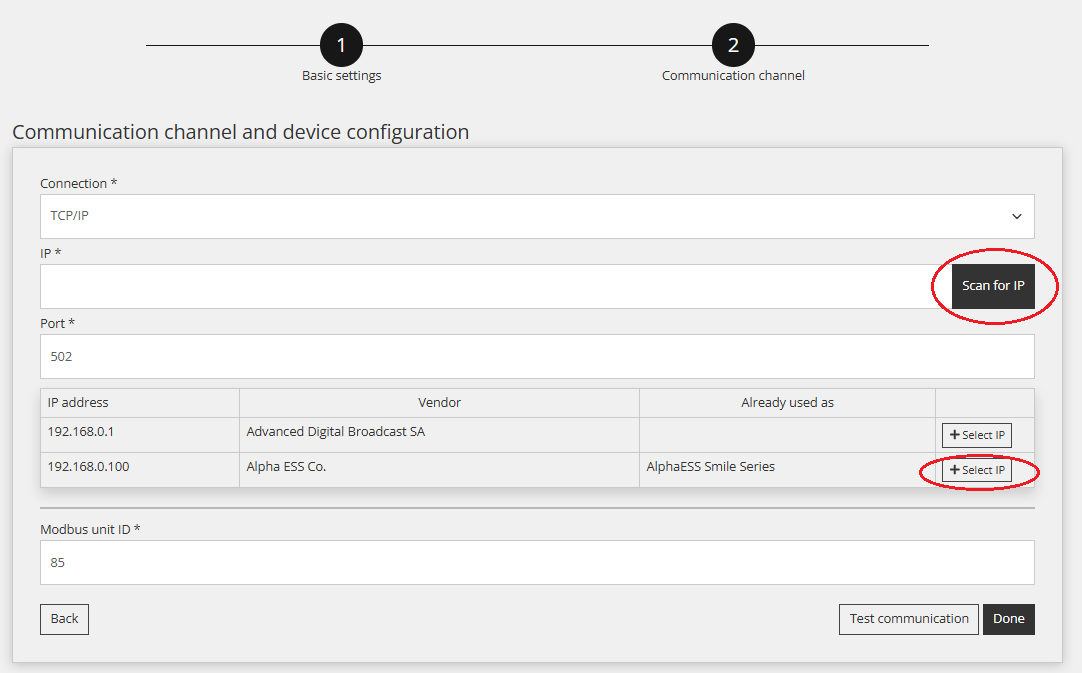

Modbus TCP
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | Indirizzo IP dell'inverter AlphaESS, oppure usare Scan for IP |
| Porta | 502 |
| Modbus unit ID |
85 (predefinito) |
Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 2 'Communication channel' (passo 1 'Basic settings' completato), con titolo 'Communication channel and device configuration'. Campi: Connection *: TCP/IP; IP *: vuoto, con il pulsante 'Scan for IP' cerchiato in rosso; Port *: 502. Tabella dei dispositivi trovati, colonne IP address, Vendor, Already used as, ogni riga con un pulsante '+ Select IP': riga 1: 192.168.0.1, Advanced Digital Broadcast SA, (vuoto); riga 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, con il pulsante '+ Select IP' cerchiato in rosso. Modbus unit ID *: 85. Pulsanti: Back, Test communication, Done.
Modbus RTU
| Parametro | Valore |
|---|---|
| Collegamento | Local Port |
| Porta | 1 |
| Baudrate | 9600 |
| Bit di dati | 8 |
| Bit di stop | 1 |
| Parità | None |
| Modbus unit ID |
85 (predefinito) |

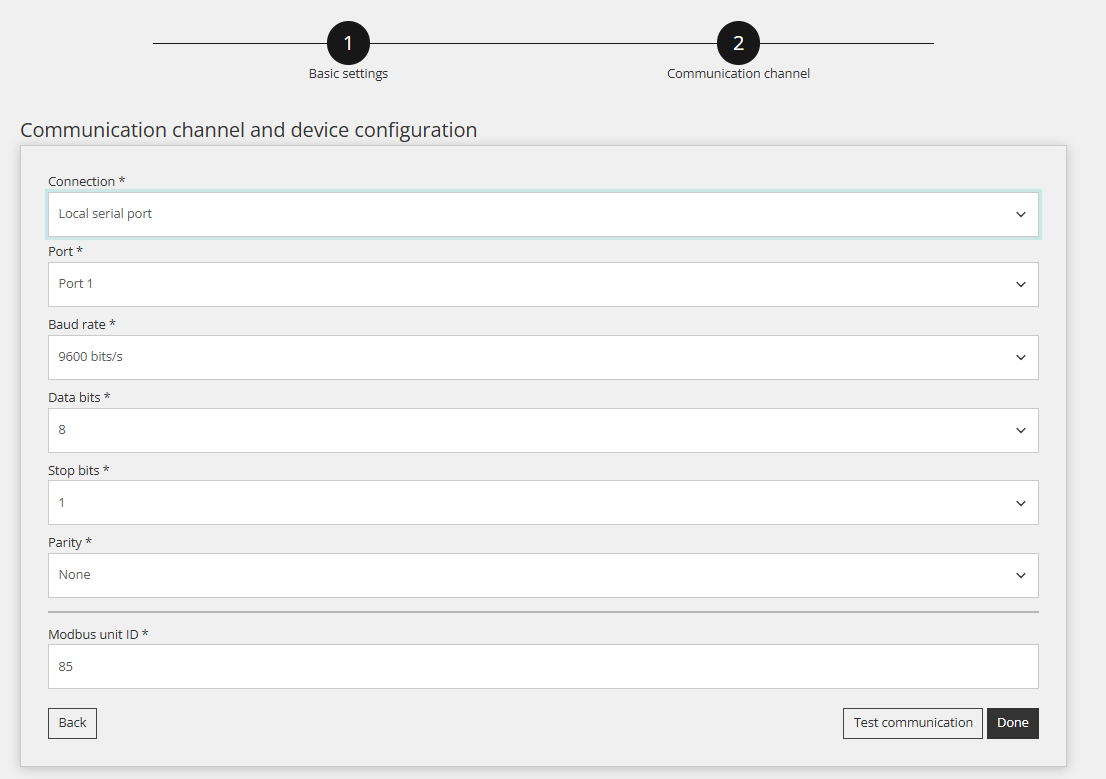

Descrizione testuale di questa immagine
Schermata della procedura guidata del Reduxi Configurator, passo 2 'Communication channel' (passo 1 'Basic settings' completato), con titolo 'Communication channel and device configuration'. Campi: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Pulsanti: Back, Test communication, Done.
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge una volta l'inverter AlphaESS e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Il test restituisce uno di due risultati:
Descrizione testuale di questa immagine
Screenshot di una finestra Test communication nel Reduxi Configurator (X di chiusura in alto a destra, pulsante scuro Close in basso a destra). Testo verde in un riquadro bianco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parzialmente tagliato nell'immagine); PV_POWER_ACTIVE_MAX: 0.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata Test communication con una x di chiusura in alto a destra. Messaggio in testo rosso: Unable to communicate with device. Pulsante scuro in basso a destra: Close.
Se il test non riesce, controllare le impostazioni e il cablaggio e riprovare.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Verificare i valori misurati e la corretta comunicazione del dispositivo in Devices – AlphaESS Smile G3-S5 – Last measurements nel Reduxi Configurator.
Descrizione testuale di questa immagine
Screenshot della pagina 'Last measurements' di un dispositivo nel Reduxi Configurator. Schede: Last measurements (attiva), Analyze, Archive. In alto a destra: menu a discesa di aggiornamento 'Without refreshing' e un pulsante di aggiornamento. Scheda 'Control type': pulsanti Auto (verde chiaro) e Manual (scuro, selezionato); data e ora 14. 03. 2025 12:49:13. Tutti i valori sottostanti hanno data e ora 14. 03. 2025 12:49:01, salvo diversa indicazione. Scheda PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vuoto (unità kW); enumeration.PV_STATE_NAME: CONNECTED. Scheda Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Scheda Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Scheda Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Scheda Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vuoto (kW); Grid export active power limit: vuoto (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Scheda Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e ora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato, integrare il dispositivo nelle modalità di ottimizzazione del sistema Reduxi. In Devices – AlphaESS G3-S5 nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla batteria.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo tramite l'applicazione Reduxi.
✓ Riepilogo
Preparazione (Punti 1–2): leggere i documenti del produttore e preparare il cavo o il dongle Wi‑Fi e un laptop o un tablet.
AlphaESS Smile (Punto 3): collegare l'inverter tramite LAN, dongle Wi‑Fi o Modbus RTU. Richiedere il firmware più recente al supporto AlphaESS. L'aggiornamento attiva la comunicazione TCP o RTU.
Aggiunta a Reduxi (Punti 4–5): aprire il Configurator e aggiungere il dispositivo con il tipo AlphaESS Smile Series. Inserire IP e porta 502, oppure i valori RTU, e il Modbus unit ID 85. Eseguire Test communication.
Messa in servizio (Punto 6): controllare Last measurements e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Controllare le impostazioni e il cablaggio. Verificare indirizzo IP, porta 502 e Modbus unit ID 85 e che sia installato il firmware più recente (vedere Punto 3). |
| Modbus TCP non risponde | L'inverter richiede il firmware più recente e, con un dongle Wi‑Fi, anche il dongle. Contattare il supporto AlphaESS: info@alpha-ess.com. L'aggiornamento attiva la comunicazione TCP. |
| Modbus RTU non risponde | Controllare il cablaggio (RS 485 + sul pin 5, RS 485 - sul pin 4) e le impostazioni RTU: porta 1, 9600 baud, 8 bit di dati, 1 bit di stop, nessuna parità. L'inverter richiede il firmware più recente. |
| Indirizzo IP non trovato con la scansione | Selezionare l'indirizzo IP corrispondente nell'elenco e aggiungerlo con il pulsante select IP. In alternativa, inserire l'indirizzo IP manualmente. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
