Come collegare un inverter solare con accoppiamento AC (inverter ibrido Deye, fotovoltaico aggiuntivo sulla porta GEN) a Reduxi Controller
Impostazioni per un inverter ibrido Deye con un inverter fotovoltaico aggiuntivo con accoppiamento AC sulla porta GEN.

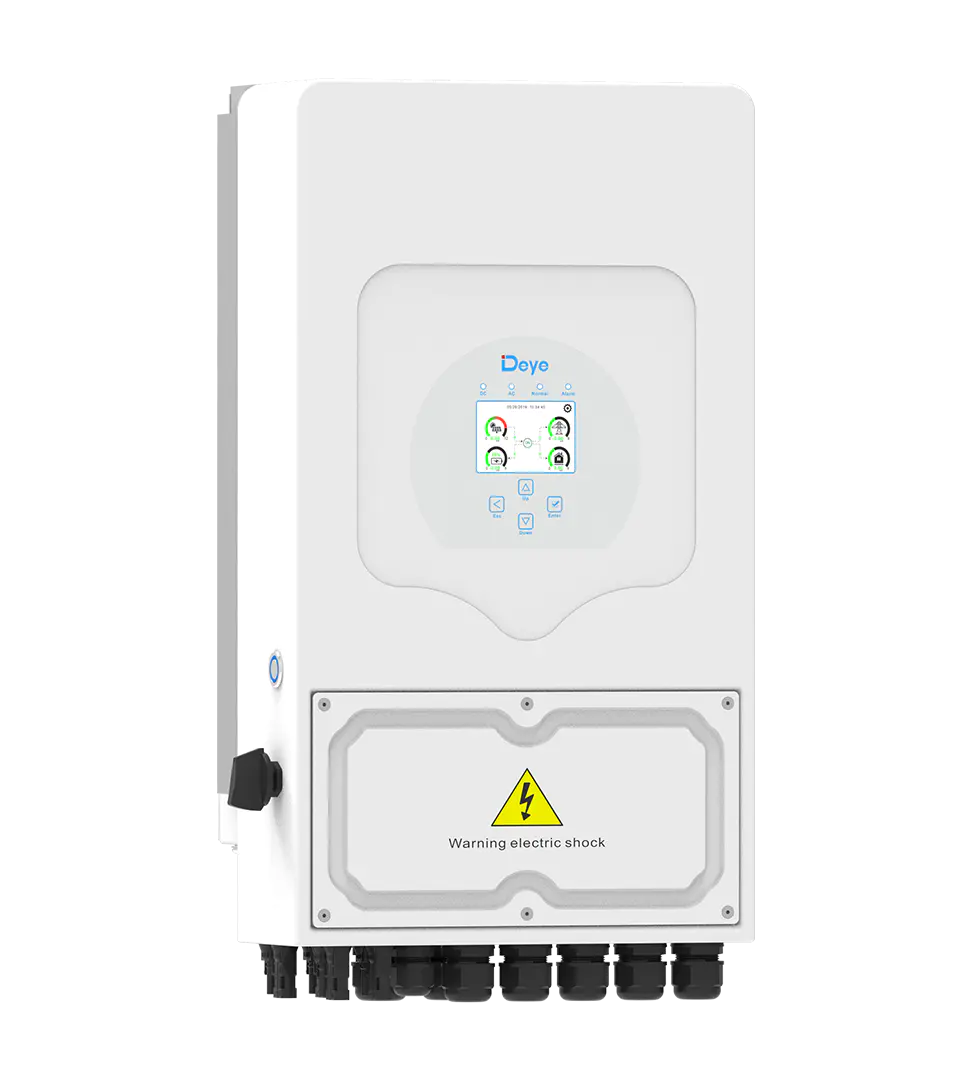

Descrizione testuale di questa immagine
Foto di un inverter ibrido bianco a parete con il logo 'Deye' sulla parte anteriore. Ha un pannello display rotondo con un piccolo schermo a colori e pulsanti a sfioramento sotto il logo e, in basso, un coperchio a rettangolo arrotondato con un triangolo di avvertimento giallo con la scritta 'Warning electric shock'. Sul bordo inferiore ci sono dei passacavi.
1 Apparecchiature necessarie
Servono i componenti seguenti:
- Inverter ibrido Deye con l'inverter fotovoltaico aggiuntivo collegato alla porta GEN
- Grid Tie meter aggiuntivo (Grid_Tie_meter2), oppure l'emulatore RS485 di Reduxi se il contatore non può essere collegato all'inverter ibrido Deye (vedere Punto 4)
- Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2 Panoramica del sistema e cablaggio

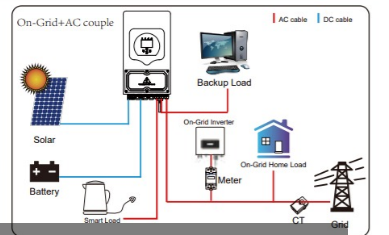

2.1 Schema
Lo schema mostra l'inverter solare con accoppiamento AC e l'inverter ibrido Deye con il fotovoltaico aggiuntivo collegato alla porta GEN.
Descrizione testuale di questa immagine
Schema intitolato 'On-Grid+AC couple' con una legenda: linea rossa 'AC cable', linea blu 'DC cable'. Componenti con etichette: hybrid inverter (in alto al centro); Backup Load (icona di computer); Solar (icona di pannello); Battery; Smart Load (icona di bollitore); On-Grid Inverter (piccola scatola dell'inverter); Meter; On-Grid Home Load (icona di casa); CT; Grid (traliccio). Solar e Battery sono collegati all'inverter ibrido con linee DC blu. Linee AC rosse collegano l'inverter a Backup Load, Smart Load, On-Grid Inverter e Meter e proseguono verso CT e Grid sulla destra; On-Grid Inverter e Meter alimentano On-Grid Home Load.

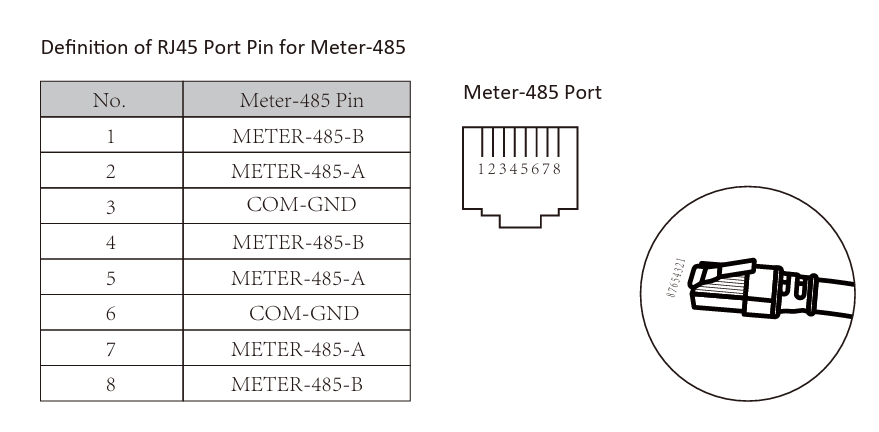

2.2 Definizione dei PIN
- PIN 1 e 2:
EX_meter_for_CT - PIN 4 e 5:
Grid_Tie_meter2
Descrizione testuale di questa immagine
Screenshot da un manuale intitolato 'Definition of RJ45 Port Pin for Meter-485'. Tabella con le colonne No. e Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. A destra: un disegno della 'Meter-485 Port' come presa RJ45 con i pin numerati 1 2 3 4 5 6 7 8 e un ingrandimento cerchiato di una spina RJ45 con un cavo.
3 Configurazione del dispositivo (inverter ibrido Deye)

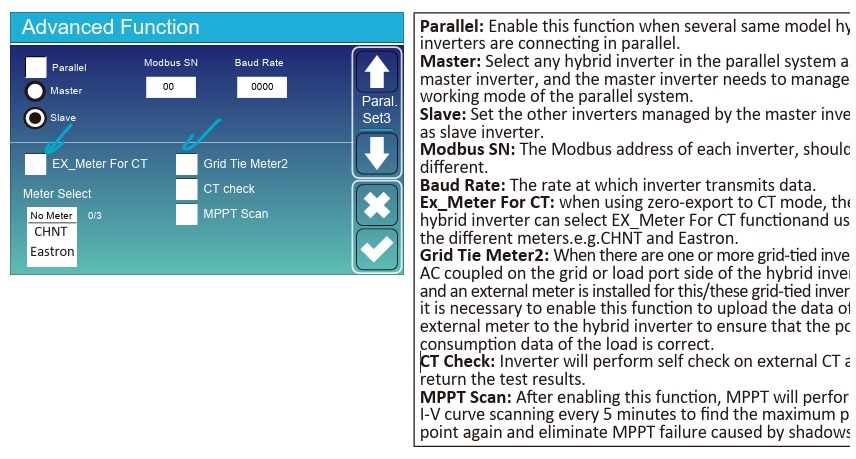

3.1 Impostazioni avanzate
In Advanced Settings impostare entrambe le opzioni su TRUE e scegliere il proprio contatore.
Descrizione testuale di questa immagine
Screenshot della schermata 'Advanced Function' dell'inverter Deye (pannello blu) accanto a un testo di aiuto. Lato sinistro: casella Parallel (non selezionata); pulsanti di opzione Master (non selezionato) e Slave (selezionato); Modbus SN: 00; Baud Rate: 9600; casella EX_Meter For CT con una freccia blu che la indica; casella Grid Tie Meter2 con una freccia blu che la indica; casella CT check; casella MPPT Scan; menu a tendina Meter Select che mostra 'No Meter' con le voci CHNT ed Eastron. In questa immagine le due caselle indicate dalle frecce sembrano vuote (nessuna spunta visibile), il che differisce dalla didascalia 'both options set to TRUE'. Pulsanti laterali: Paral Set3, freccia verso il basso, X, spunta. Lato destro: testo di aiuto (tagliato sul bordo destro) che descrive Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check e MPPT Scan.
3.2 Impostazioni Modbus per Grid_Tie_meter2
| Parametro | Valore |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |

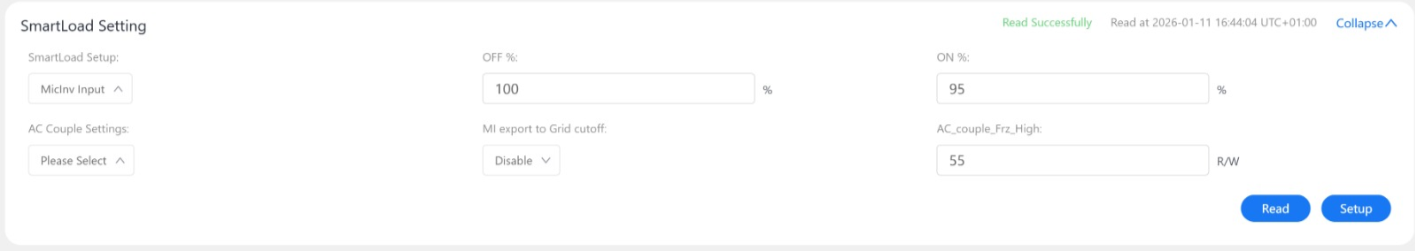

3.3 Fotovoltaico aggiuntivo sulla porta GEN
Il fotovoltaico aggiuntivo è collegato alla porta GEN.
Descrizione testuale di questa immagine
Piccolo screenshot di un pannello delle impostazioni intitolato 'SmartLoad Setting' (interfaccia web dell'inverter Deye). Due righe di campi: prima riga: un menu a tendina SmartLoad setup, OFF % con valore 100 e unità %, ON % con valore 95 e unità %; seconda riga: menu a tendina 'AC Couple Settings' che mostra 'Please select', menu a tendina 'MI export to Grid cut-off' che mostra 'Disable' e un campo con un valore di circa 55 e un'unità. In alto a destra: un messaggio di stato verde 'Read Successfully' con una marca temporale e un link 'Collapse'. Due pulsanti blu in basso a destra: 'Read' e 'Setup'.
4 Emulatore per il Grid Tie meter aggiuntivo
Usare l'emulatore quando il Grid Tie meter aggiuntivo non può essere collegato all'inverter ibrido Deye. In questo caso l'interfaccia RS485 di Reduxi Controller emula i dati del contatore per l'inverter ibrido Deye.

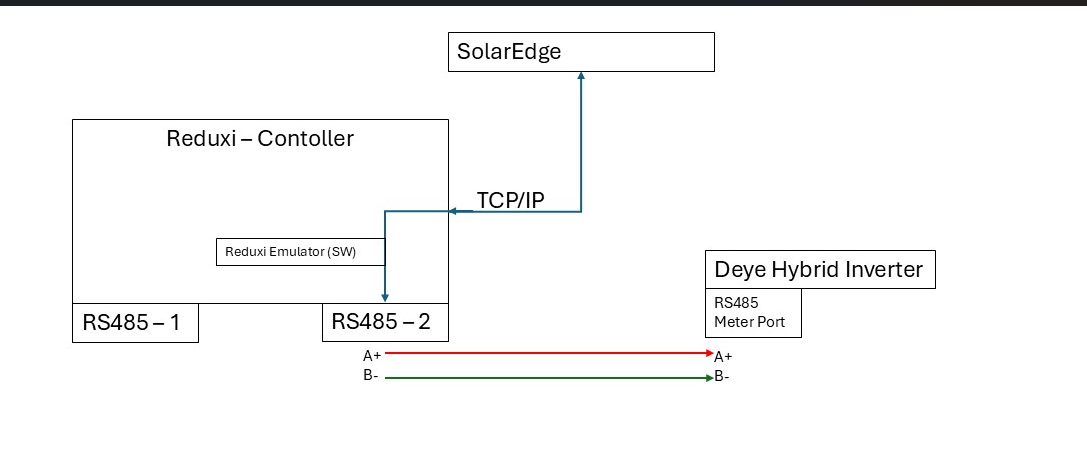

Schema di cablaggio:
Descrizione testuale di questa immagine
Schema di cablaggio dell'emulatore. Riquadri: 'SolarEdge' in alto; un grande riquadro 'Reduxi – Contoller' [scritto così nell'immagine] che contiene un piccolo riquadro 'Reduxi Emulator (SW)' e due riquadri di porta 'RS485 – 1' e 'RS485 – 2'; riquadro 'Deye Hybrid Inverter' con un sottoriquadro 'RS485 Meter Port'. Una linea blu denominata 'TCP/IP' va dal riquadro SolarEdge al riquadro Reduxi Emulator (SW) all'interno del controller, con una freccia che indica RS485 – 2. Da RS485 – 2 due linee vanno alla RS485 Meter Port di Deye: una linea rossa da A+ ad A+ e una linea verde da B- a B-.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere il dispositivo a Reduxi
6.1 Impostazioni di base
Aggiungere l'inverter ibrido Deye nel Reduxi Configurator come descritto in Collegare l'inverter ibrido Deye a Reduxi. Accedere localmente al Reduxi Configurator (vedere Punto 5) e fare clic su + Add device.
6.2 Test communication
Fare clic su Test communication in fondo alla procedura guidata. Il test legge una volta l'inverter ibrido Deye e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
7 Controllare le letture
7.1 Last measurements
Dopo aver stabilito la comunicazione, controllare i valori dei dispositivi nel Reduxi Configurator in Devices.
7.2 Abilitare il controllo da parte di Reduxi
Impostare il tipo di controllo su AUTO. Solo così i comandi della strategia agiscono sul dispositivo. Per definire una strategia, vedere Strategie per Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–2): preparare l'inverter ibrido Deye, il Grid Tie meter aggiuntivo oppure l'emulatore RS485 di Reduxi e il cablaggio.
Inverter ibrido Deye (punti 3–4): impostare entrambe le impostazioni avanzate su TRUE, impostare Grid_Tie_meter2 su 9600 baud e slave 2 e disattivare MI export to Grid.
Aggiunta a Reduxi (punti 5–6): accedere al Reduxi Configurator, aggiungere il dispositivo e testare la comunicazione.
Messa in funzione (punto 7): controllare le letture e impostare il tipo di controllo su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Grid_Tie_meter2 non risponde | Controllare il collegamento dei PIN (PIN 4 e 5), il baudrate 9600 e l'indirizzo slave 2. |
| Il fotovoltaico aggiuntivo immette energia in rete | Verificare che MI export to Grid sia Disabled (punto 3.3). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
