Come collegare il sistema di accumulo di energia CHINT POWER CPS ES-125kW-261kWh-EU a Reduxi Controller
Integrare il sistema di accumulo di energia C&I di CHINT con Reduxi Controller tramite Modbus TCP/IP per la massima flessibilità e costi energetici ridotti.
Descrizione testuale di questa immagine

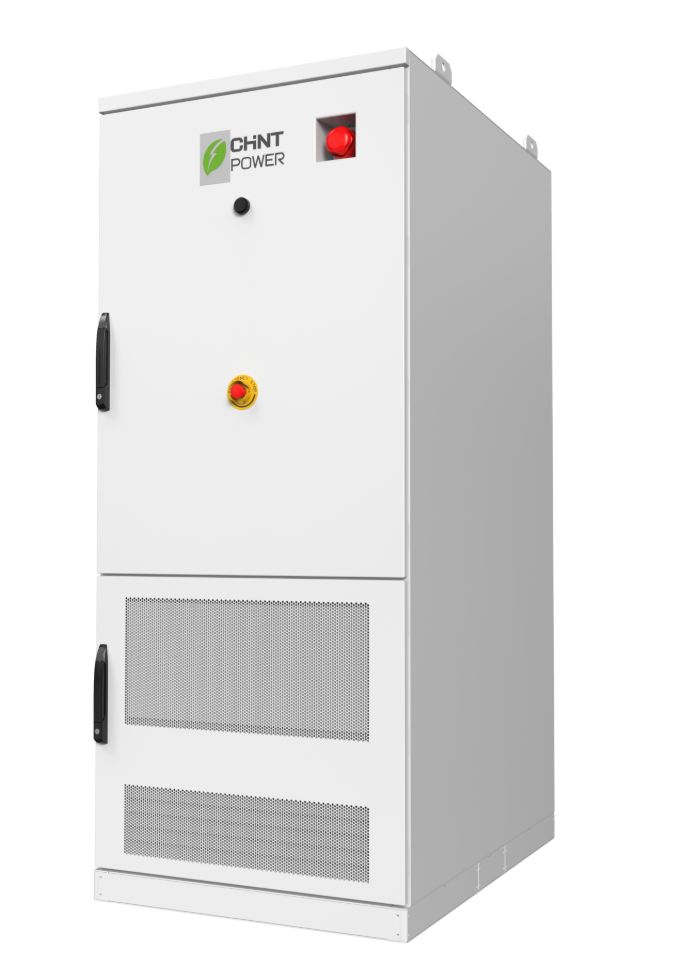

Foto del prodotto (immagine del produttore) di un armadio di accumulo di energia bianco da esterno, a pavimento, con il logo 'CHINT POWER' (simbolo di foglia verde) nella parte superiore anteriore dello sportello. Un pulsante di emergenza rosso è posto in un incavo in alto a destra sulla parte anteriore e un altro pulsante di arresto di emergenza rotondo giallo e rosso al centro dello sportello; sotto il logo c'è un piccolo pulsante nero rotondo. Lo sportello ha una maniglia nera sul bordo sinistro. Nella parte inferiore dello sportello e sopra lo zoccolo ci sono griglie di ventilazione forate. Mostrato su sfondo bianco.
1 Documentazione tecnica
I dati principali riportati di seguito provengono dalla scheda tecnica del produttore per CPS ES-125kW/261kWh-EU.
Documenti del produttore:
- Scheda tecnica – CPS ES-125kW/261kWh-EU (PDF, EN)
- Manuale d'uso – edizione per gli Stati Uniti, Rev. 1.6 (PDF, EN)
- Manuale d'uso, modello UE – CPS ES-125kW/261kWh-EU, v2.1, aprile 2026 (PDF, EN)
- Pagina del prodotto CHINT POWER – CPS ES-125kW/261kWh-EU
2 Attrezzatura necessaria
- Reduxi Controller (installato e online)
- Sistema di accumulo di energia CHINT CPS ES-125kW-261kWh-EU, messo in servizio
- Cavo Ethernet (Cat5 o Cat6) per la porta LAN1 del modulo LEMS
- Rete locale condivisa da ESS e Reduxi Controller, oppure collegamento diretto con cavo al dispositivo Reduxi
- Indirizzo IP dell'ESS (si può trovare con la scansione di rete nel Reduxi Configurator)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Panoramica del sistema e cablaggio
Il sistema di accumulo di energia (ESS) CHINT supporta il protocollo Modbus TCP per la comunicazione con Reduxi Controller. Collegarlo con un cavo Ethernet (Cat5 o Cat6) alla stessa rete locale di Reduxi Controller, oppure direttamente al dispositivo Reduxi. Il collegamento avviene tramite la porta di rete LAN1 sul modulo LEMS dell'ESS.
Descrizione testuale di questa immagine
Schema del collegamento di rete. Componenti: Reduxi Controller (scatola grigia con logo reduxi, etichetta 'Controller'); Router (router Wi-Fi bianco, etichetta 'Router'); icona di globo WWW (Internet); armadio CHINT ESS (armadio bianco con logo CHINT POWER, interruttore rosso ed etichetta 'CHINT ESS CPS'). Collegamenti: da Controller a Router: linea azzurra continua denominata 'Ethernet'; da Router a CHINT ESS: linea azzurra continua denominata 'Ethernet'; da Router a Internet (WWW): linea azzurra tratteggiata.
Descrizione testuale di questa immagine
Disegno del produttore, 'Figure 3-10 LEMS Location'. A sinistra: disegno a linee di un armadio di accumulo di energia aperto con moduli batteria impilati a sinistra e uno sportello a destra; il modulo LEMS sullo sportello è evidenziato da un riquadro azzurro e da una linea di richiamo denominata 'LEMS'. A destra: una vista ingrandita del modulo LEMS in una cornice azzurra, con un'etichetta '4n', una porta LAN in alto e due porte denominate 'COM1' e 'COM2'. Una linea azzurra va dalla porta superiore a una spina di cavo Ethernet verde acqua rivolta verso il basso, con l'etichetta 'Ethernet'.
4 Configurazione del dispositivo sull'ESS
Due impostazioni sull'ESS lo preparano per Reduxi: la connessione Modbus TCP e la modalità di remote dispatch.
4.1 Modbus TCP
L'ESS supporta la comunicazione Modbus TCP per EMS di terze parti come Reduxi. La comunicazione passa attraverso la porta LAN1 del modulo LEMS. Nella maggior parte delle installazioni non è necessaria un'apposita azione per "abilitare Modbus". Dopo la messa in servizio, verificare che:
- il LEMS abbia un indirizzo IP valido sulla rete locale,
- Reduxi possa raggiungere il dispositivo attraverso la rete e
- la porta TCP
502sia aperta sull'ESS.
Se la comunicazione non funziona, controllare le impostazioni di rete di ESMU nell'interfaccia locale e consultare la documentazione o l'assistenza di CHINT.
4.2 Impostazioni EMS (System remote dispatch)
Perché Reduxi possa controllare CHINT ESS, modificare le impostazioni nell'interfaccia web dell'ESS.
Il BMS si trova sul lato interno dello sportello. Se all'attivazione del touch screen viene richiesta una password, inserire i dati predefiniti seguenti:
Username: admin · Password: 12345678
Descrizione testuale di questa immagine
Disegno del produttore, 'Figure 3-8 BMS Location' [come stampato nell'immagine]. Disegno a linee di un armadio di accumulo di energia aperto con moduli batteria impilati a sinistra e uno sportello aperto a destra. Un quadrato azzurro evidenzia un pannello display sul lato interno dello sportello.
Si viene quindi portati alla pagina principale del sistema.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web di CHINT POWER ESS. Menu in alto: Home, Setting (evidenziato da un riquadro azzurro), Monitor, History, Operation, Help; in alto a destra: pulsante Auto, utente admin, lingua English. Menu a sinistra: Basic parameters (selezionato), On-grid, Off-grid, Equipment parameters, User management. Schede: Strategy (selezionata), Economic, Others. Sottoschede: Operation (selezionata), Backup, Fault handling, External ac solar. Campi: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Il selettore di pagina in basso mostra la pagina 1.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web di CHINT POWER ESS. Menu in alto: Home, Setting (selezionato), Monitor, History, Operation, Help; in alto a destra: pulsante Auto, utente admin, lingua. Menu a sinistra: Basic parameters (selezionato), On-grid, Off-grid, Equipment parameters, User management. Schede: Strategy (selezionata), Economic, Others. Sottoschede: Operation (selezionata), Backup, Fault handling, External ac solar. Campi: Dispatch mode: Self-consumption (testo tagliato come 'Self-consumptio') con la freccia del menu a tendina evidenziata da un riquadro azzurro; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Il selettore di pagina in basso mostra la pagina 1.
Descrizione testuale di questa immagine
Screenshot della finestra 'Modify parameter' dell'interfaccia web di CHINT ESS (X di chiusura in alto a destra). Campo: Dispatch mode (obbligatorio) con il valore del menu a tendina chiuso 'Self-consu.' (tagliato). L'elenco aperto mostra: No control; System remote dispatch (evidenziato da un riquadro azzurro); Device remote dispatch; Self-consumption (in verde, valore attuale); TOU; Remote plan dispatch; Peak shaving; un'altra voce tagliata in basso. Un pulsante verde è in parte nascosto dietro l'elenco; la pagina sullo sfondo è in grigio.
5 Accedere all'interfaccia web di Reduxi
Il dispositivo si aggiunge nel Configurator, l'interfaccia web del Reduxi Controller. Non si aggiunge nell'app Reduxi né in Reduxi Cloud. Si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
reduxi.app), aprire la sede, andare su Manage location → OEM devices e fare clic su Activate tunnel connection. Confermare con OK, attendere circa 30 secondi e fare clic su Go to controller. Il Configurator si apre in una nuova scheda senza password.http://reduxi.local. L'indirizzo IP si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica). Se la password è stata cambiata durante l'installazione, usare quella. Non è la password dell'account Reduxi.Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
admin non è l'account Reduxi. reduxi.local funziona solo nella stessa rete del controller.6 Aggiungere CHINT ESS a Reduxi
Dopo aver collegato e configurato l'ESS (vedere Punto 4) e aperto il Configurator (vedere Punto 5), registrarlo come nuovo dispositivo (CHINT CPS ES-125kW-261kWh-EU).
6.1 Impostazioni di base
Hybrid Inverter. Selezionare Type: CHINT CPS ES-125kW-261kWh-EU. Assegnare al dispositivo un nome a piacere, ad esempio Chint Power ESS.Descrizione testuale di questa immagine
Screenshot della barra laterale del Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: Iskraemeco AM550 (icona del traliccio elettrico) e due voci con icone del sole e senza nomi visibili. In basso c'è un pulsante Add device con un segno più, evidenziato da un rettangolo ciano.
Descrizione testuale di questa immagine
Screenshot del passaggio 1 'Basic settings' della procedura guidata del Reduxi Configurator (il passaggio 2 'Communication channel' è in grigio). Modulo: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Pulsanti: Back, Next.
6.2 Impostazioni di comunicazione
Nel passaggio successivo si configura il canale di comunicazione, indispensabile per una corretta comunicazione Modbus TCP/IP. Stabilisce il collegamento tra Reduxi Controller e CHINT ESS.
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | Indirizzo IP di CHINT ESS (si può eseguire una scansione della rete per trovare l'indirizzo IP desiderato) |
| Porta | 502 |
| Modbus unit ID | Lo stesso ID impostato sull'inverter (predefinito: 1) |
| Control mode | Scegliere quali modalità EMS vengono usate per controllare l'EMS |
| Se il contatore elettrico e il fotovoltaico sono collegati | Impostare su Yes se il contatore elettrico e il fotovoltaico sono collegati direttamente al dispositivo ESS |
Descrizione testuale di questa immagine
Screenshot del passaggio 2 'Communication channel' della procedura guidata del Reduxi Configurator (il passaggio 1 'Basic settings' è completato), intitolato 'Communication channel and device configuration'. Campi: Connection *: TCP/IP; IP *: vuoto, con il pulsante 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: interruttore Yes; Is PV installed?: interruttore Yes. Pulsanti: Back, Test communication, Done.
6.3 Testare la comunicazione
Sotto i campi del canale di comunicazione, fare clic su Test communication. Il test legge una volta il dispositivo e non salva nulla, e verifica che la connessione Modbus TCP/IP tra i dispositivi funzioni. Se il test va bene, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Descrizione testuale di questa immagine
Screenshot della finestra 'Test communication' del Reduxi Configurator (X di chiusura in alto a destra). Testo in verde: 'Successful readout from device'. Valori: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Pulsante: Close.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata Test communication con una x di chiusura in alto a destra. Messaggio in testo rosso: Unable to communicate with device. Pulsante scuro in basso a destra: Close.
Se il test non riesce, controllare il cablaggio di rete, le impostazioni IP e le impostazioni su Reduxi Controller, quindi riprovare.
7 Controllare le letture
7.1 Controllare le letture
Controllare i valori misurati del dispositivo e se comunica correttamente in Devices → Chint Power ESS → Last measurements.
Descrizione testuale di questa immagine
Screenshot della pagina del dispositivo nel Reduxi Configurator, scheda 'Last measurements' selezionata (altre schede: Analyze, Archive, Details). Scheda 'Control type': pulsanti Auto (selezionato) e Manual. Righe della scheda 'Battery' (etichetta: valore): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; riga successiva: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; riga successiva: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; riga successiva: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Righe della scheda 'Inverter': Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Scheda 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Ogni valore ha una data e un'ora.
7.2 Abilitare il controllo da parte di Reduxi
Per un controllo avanzato, integrare il dispositivo nelle modalità di ottimizzazione del sistema Reduxi. In Devices → Chint Power ESS nel Reduxi Configurator, impostare il tipo di controllo su AUTO, in modo che i comandi della strategia agiscano sulla batteria.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire la strategia come descritto in Strategie per Reduxi Controller.
Dopo aver aggiunto correttamente il dispositivo, è possibile monitorarlo e controllarlo tramite l'applicazione Reduxi.
✓ Riepilogo
Preparazione (punti 1–3): leggere i documenti del produttore, preparare il cavo Ethernet e un portatile o un tablet e collegare la porta LAN1 del modulo LEMS alla rete locale di Reduxi Controller.
CHINT ESS (punto 4): assicurarsi che il LEMS abbia un indirizzo IP valido e che la porta TCP 502 sia aperta, quindi attivare System remote dispatch nelle impostazioni dell'ESS.
Aggiunta a Reduxi (punti 5–6): aprire il Configurator, aggiungere il dispositivo con tipo CHINT CPS ES-125kW-261kWh-EU, inserire indirizzo IP, porta 502 e Modbus unit ID (predefinito 1) ed eseguire Test communication.
Messa in funzione (punto 7): controllare le letture in Last measurements e impostare il tipo di controllo su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Test communication mostra “Unable to communicate with device”, dispositivo offline | Controllare il cablaggio di rete, le impostazioni IP e le impostazioni su Reduxi Controller. Verificare che l'ESS sia raggiungibile, che indirizzo IP, porta 502 e Modbus unit ID siano corretti e che Modbus TCP sia disponibile sull'ESS (vedere Punto 4). |
| Nessuna comunicazione nonostante il cavo sia collegato | Verificare che il LEMS abbia un indirizzo IP valido sulla rete locale, che Reduxi possa raggiungere il dispositivo e che la porta TCP 502 sia aperta sull'ESS. Controllare le impostazioni di rete di ESMU nell'interfaccia locale e consultare la documentazione o l'assistenza di CHINT. |
| Il touch screen chiede una password | Inserire i dati predefiniti: Username admin · Password 12345678. |
| I comandi di Reduxi non hanno alcun effetto sulla batteria | Verificare che System remote dispatch sia attivato sull'ESS (vedere Punto 4) e che il tipo di controllo in Reduxi sia impostato su AUTO (vedere Punto 7). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata probabilmente cambiata durante l'installazione: chiedere all'installatore. La password dell'account Reduxi non funziona in questo caso. |
reduxi.local non si carica |
Non ci si trova nella stessa rete del controller. Usare l'indirizzo IP o il tunnel. |
