Integra l'ESS CHINT C&I con il controller Reduxi tramite Modbus TCP/IP per la massima flessibilit , riduzione dei costi e dell'energia.

1. Documentazione Chint Power

CPS ES-125kW-261kWh-EU:

Scheda tecnica

Manuale utente

2. Come collegare Chint Power ESS

2.1 Collegamento fisico

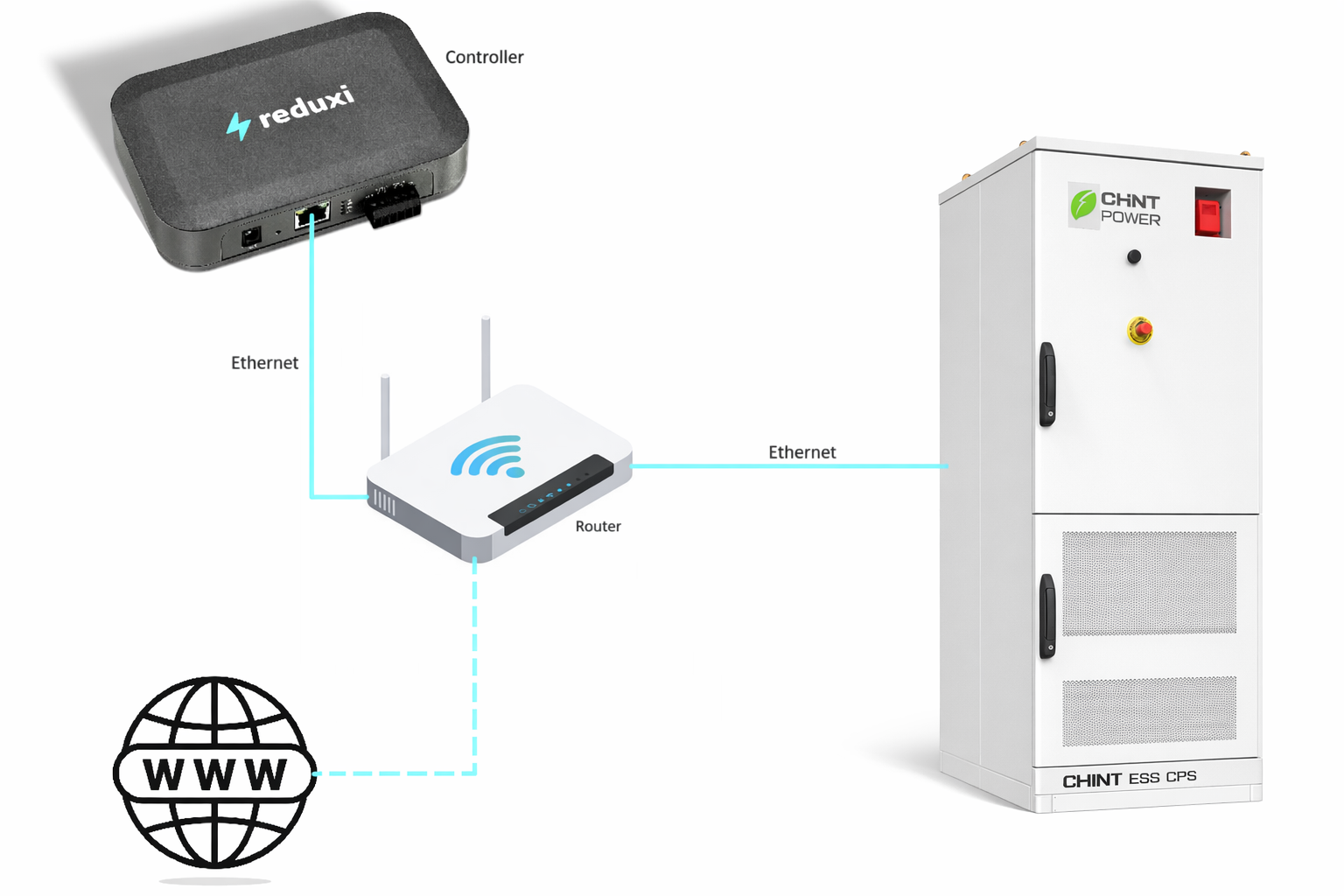

Il sistema di accumulo di energia (ESS) CHINT supporta il protocollo Modbus TCP per la comunicazione con il controller Reduxi. Deve essere collegato tramite un cavo Ethernet (Cat5 o Cat6) alla stessa rete locale del controller Reduxi o direttamente al dispositivo Reduxi. Il collegamento avviene tramite la porta di rete LAN1 sul modulo LEMS dell'ESS.

2.2 Attivare la comunicazione

2.2.1 Modbus TCP

Il sistema ESS supporta la comunicazione Modbus TCP per EMS/Reduxi di terze parti. La comunicazione viene eseguita tramite la porta LAN1 del modulo LEMS. Nella maggior parte delle installazioni, non richiesta alcuna azione dedicata di "abilitazione Modbus". Dopo la messa in servizio, assicurarsi che:

• il LEMS abbia un indirizzo IP valido sulla rete locale,
• Reduxi possa raggiungere il dispositivo tramite la rete e
• La porta TCP 502 sia aperta sull'ESS

Se la comunicazione non funziona, controllare le impostazioni di rete ESMU nell'interfaccia locale e consultare la documentazione/supporto di CHINT.



2.2.2 Impostazioni EMS (modalit di spedizione remota del sistema)

Affinch Reduxi possa controllare l'ESS Chint, necessario modificare le impostazioni nell'interfaccia web.

Il BMS si trova all'interno della porta. Se viene richiesta una password all'attivazione tramite tocco, necessario inserire i seguenti dati per impostazione predefinita:

Nome utente: admin
Password: 12345678

Successivamente, verrai indirizzato alla pagina principale del sistema.

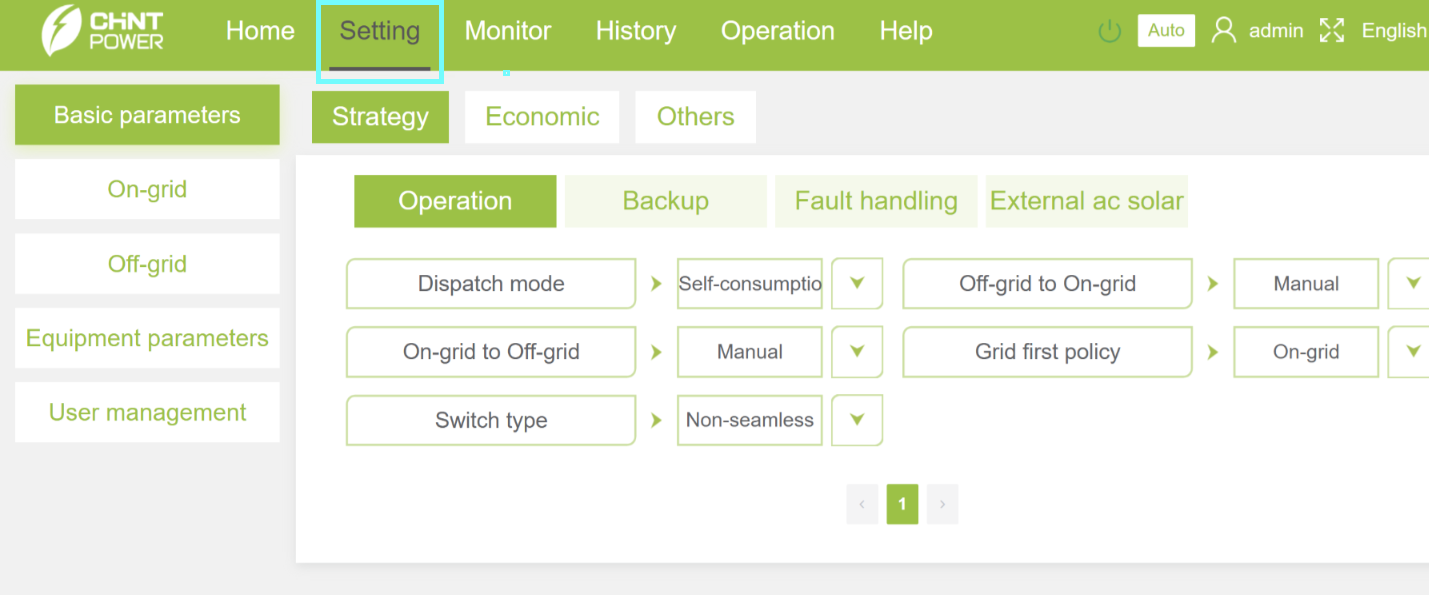

1. Vai al sottomenu "Impostazioni":

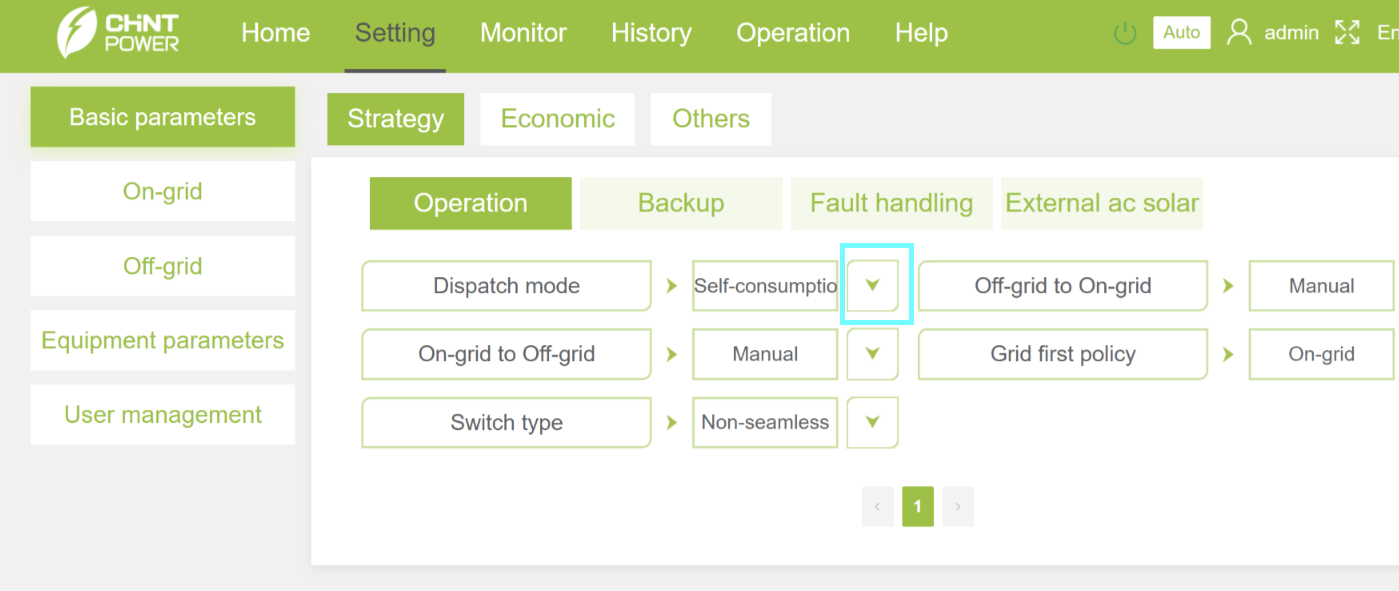

2. Seleziona "Modalit di spedizione":

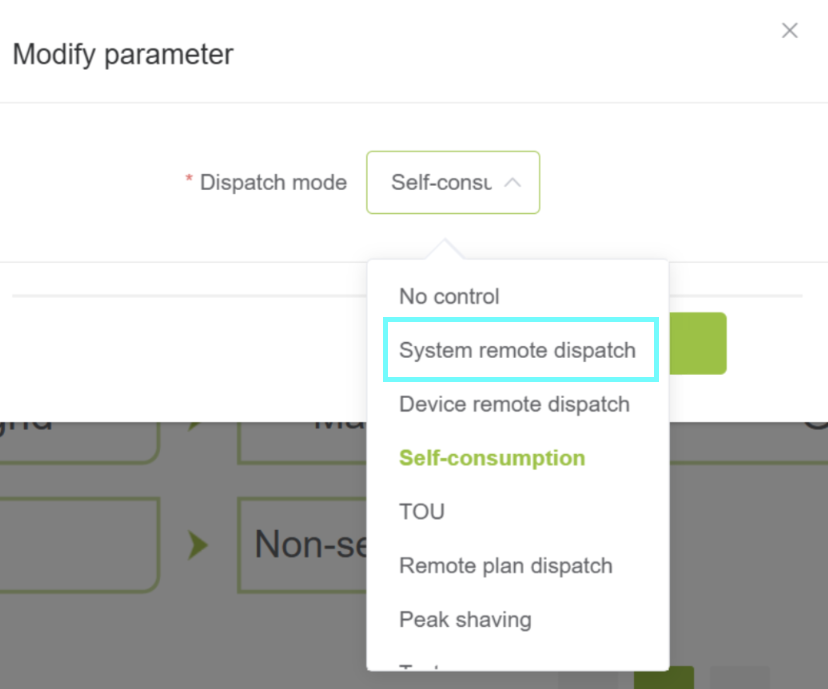

3. attivare "Spedizione remota del sistema"




3. Aggiungi Chint Power ESS nel configuratore Reduxi

Dopo aver collegato il Reduxi e il dispositivo ESS, possibile registrarlo come nuovo dispositivo (CHINT CPS ES-125kW-261kWh-EU).

3.1 Aggiungi dispositivo

Innanzitutto, accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo facendo clic sul pulsante 'Aggiungi dispositivo'.

3.2 Seleziona CHINT CPS ES-125kW-261kWh-EU

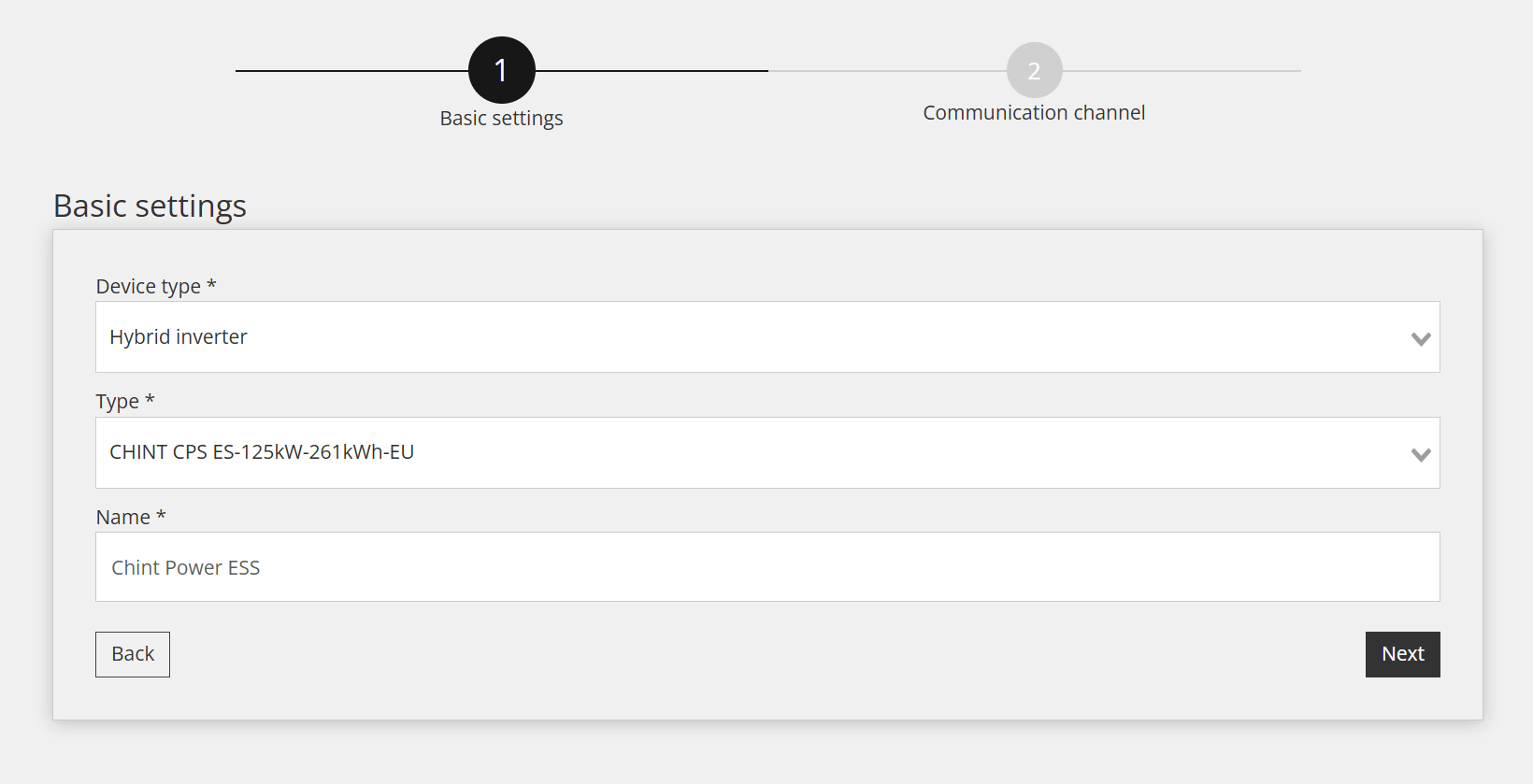

Nella prima fase vengono definite le impostazioni di base:

• Seleziona Tipo di dispositivo: Inverter ibrido,
• Seleziona Tipo: CHINT CPS ES-125kW-261kWh-EU,
• Assegna un nome al dispositivo come desideri, ad esempio: Chint Power ESS

3.3 Configurazione del dispositivo per il canale di comunicazione

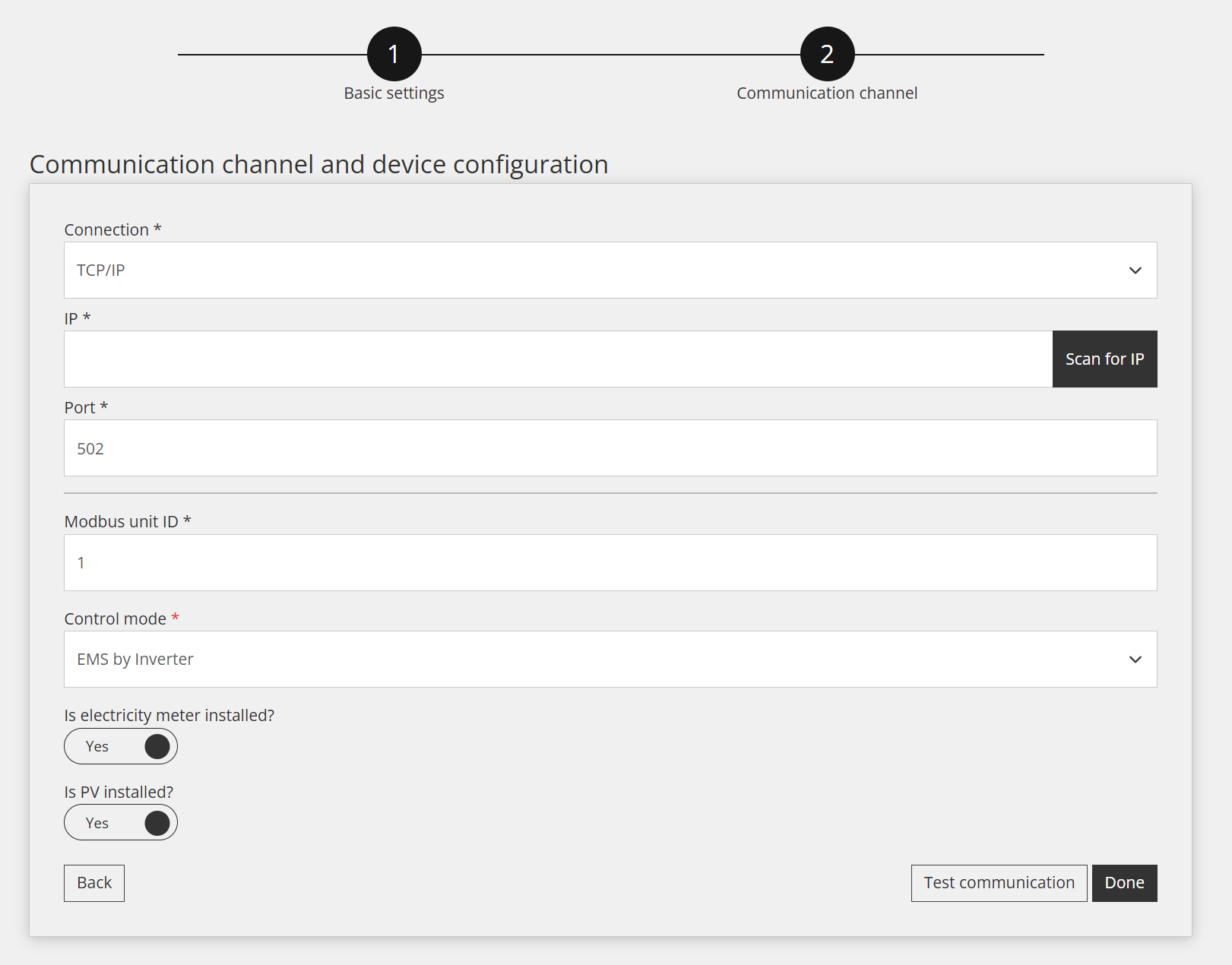

La terza fase prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus TCP/IP. In questa fase viene stabilito il collegamento di comunicazione tra il controller Reduxi e il dispositivo Chint Power ESS.

Le impostazioni per il canale di comunicazione sono visualizzate di seguito:

• Connessione: TCP/IP
• IP: Inserisci l'indirizzo IP di Chint Power ESS (puoi scansionare la rete per trovare l'indirizzo IP desiderato)
• Porta: 502
• ID unit Modbus: Questo lo stesso ID impostato sull'inverter (come predefinito 1)
• Modalit di controllo: Scegliere quali modalit EMS devono essere utilizzate per controllare l'EMS.
• Misuratore di elettricit e FV collegati: Impostare su s se il misuratore di elettricit e il FV sono collegati direttamente al dispositivo ESS.

3.4 Prova di comunicazione

Sotto tutti i campi del canale di comunicazione menzionati nel passaggio precedente, presente un pulsante "Test Communication". Questo pulsante viene utilizzato per verificare se la connessione Modbus TCP/IP tra i dispositivi funziona correttamente.

Risposta positiva (esempio):

Risposta negativa (esempio):

In questo caso, controllare il cablaggio di rete, le impostazioni IP e le impostazioni sul controller Reduxi e riprovare.

3.5 Letture dal dispositivo

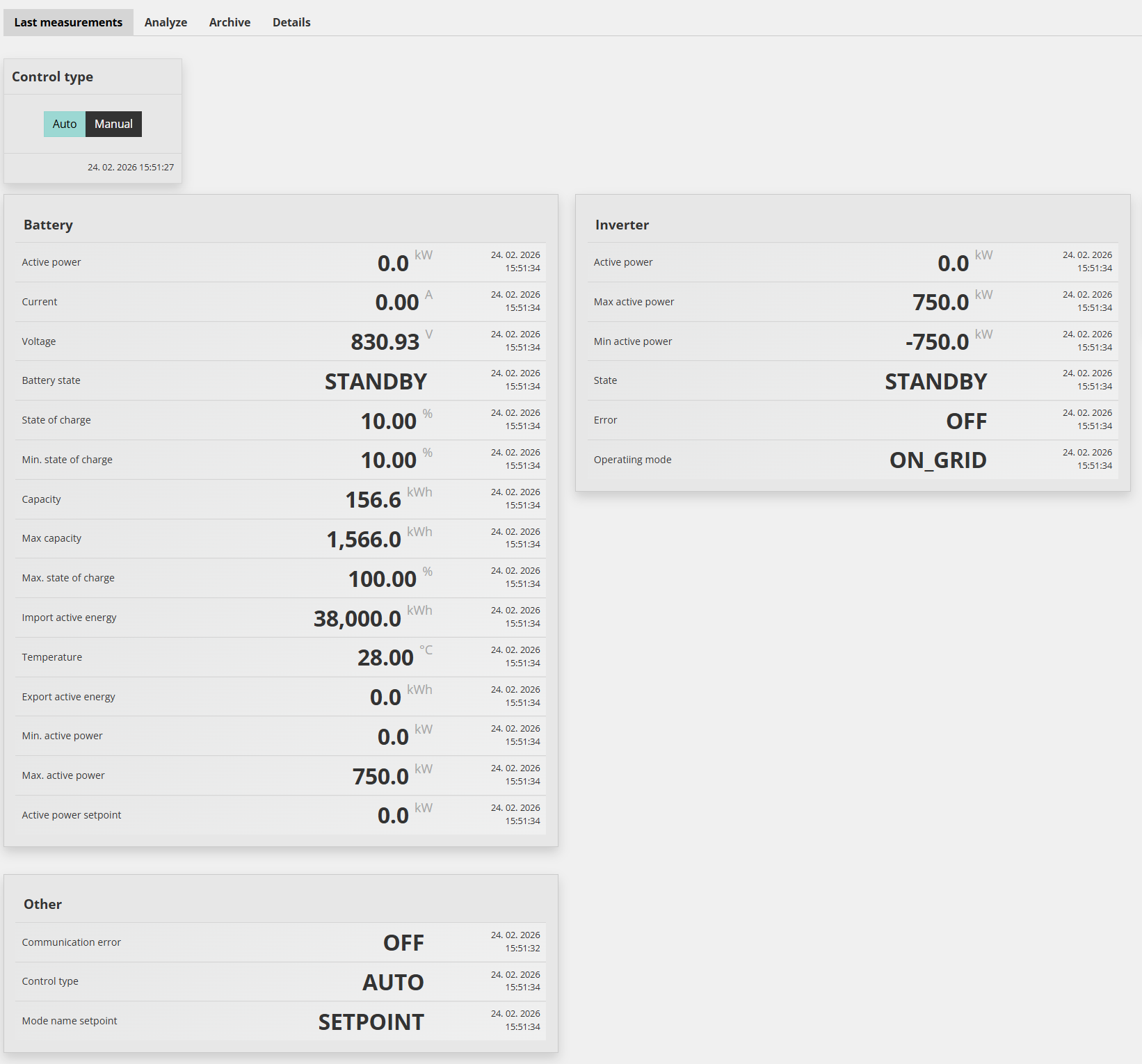

Questa sezione mostra come controllare i valori misurati del dispositivo e se sta comunicando correttamente. Questo pu essere fatto in "Dispositivi /Chint Power ESS /Ultima misurazione."

Per un controllo avanzato, integrare il dispositivo nelle modalit di ottimizzazione del sistema Reduxi. In Dispositivi /Chint Power ESS nel configuratore Reduxi, il tipo di controllo deve essere impostato su AUTO in modo che i comandi per la strategia influiscano sulla batteria.

Per ottenere la massima flessibilit e ridurre i costi energetici rispetto al prezzo dinamico e alle tariffe dinamiche, seguire le istruzioni su come definire la strategia a questo link: Strategie per il controller Reduxi.

Dopo aver aggiunto correttamente il dispositivo, pu essere monitorato e controllato tramite l'applicazione Reduxi.
