FASE 1: Requisiti per il collegamento di Goodwe a Reduxi
Per abilitare la comunicazione con Reduxi tramite Modbus TCP, sono necessari i seguenti elementi:
- Goodwe 2.0 Cybersecurity Dongle
- Abilita Modbus TCP sul dispositivo Goodwe tramite SEMS +
- L'indirizzo IP del dispositivo Goodwe
Consigliamo vivamente di eseguire sempre l'aggiornamento a un Goodwe 2.0 Cybersecurity Dongle durante l'installazione di Reduxi. Se si utilizzano le versioni dongle 1.0 o 2.0, la funzionalità del sistema potrebbe essere limitata.
FASE 2: AGGIORNA DONGLE GOODWE, INVERTER e BMS
Prima di iniziare l'installazione di Reduxi, è fondamentale aggiornare il dongle Goodwe, l'inverter e il BMS all'ultima versione del firmware.
Di seguito è riportata una tabella dei requisiti minimi di firmware per diversi tipi di dongle e inverter Goodwe.
FASE 3: Abilita Modbus TCP sul dispositivo Goodwe
Questo processo è diverso a seconda del tipo di dongle installato sul sito. Consigliamo vivamente di installare un dongle di cybersecurity Goodwe 2.0. Di seguito è riportato un riepilogo per ogni tipo di dongle.
| Dongle WiFi/LAN 1.0 | Dongle WiFi/LAN 2.0 | Dongle Cyber Security 2.0 |
|
In questo caso, Modbus TCP deve essere attivato dal Supporto Post-Vendita GoodWe. Per fare ciò, inviare un'email a: service.se@goodwe.com
|
In questo caso, Modbus TCP deve essere attivato dal Supporto Post-Vendita GoodWe. Per fare ciò, inviare un'email a: service.se@goodwe.com
|
Se il numero di serie inizia con 72100, si tratta della versione con cybersecurity In questo caso, Modbus TCP è Abilitato tramite l'App SEMS+.
|
3.1 Come abilitare Modbus TCP sul dongle Cybersecurity 2.0
NOTA IMPORTANTE: Modbus TCP non può essere abilitato sul dongle Cybersecurity 2.0 dal supporto GoodWe. Ciò può essere fatto solo tramite l'app SEMS+ in loco.
Connettersi all'inverter Goodwe tramite l'app SEMS+. Scarica dal QR-Code qui sotto:
 |
 |
Sull'app SEMS+:
- Tocca Impostazioni in fondo alla pagina principale
- Tocca Privacy e Sicurezza
- Abilita il Modbus TCP
PASSO 4: Trova e Imposta l'Indirizzo IP Statico su Goodwe
Successivamente, è necessario impostare l'indirizzo IP. Si consiglia di utilizzare un indirizzo IP fisso (statico).
Sull'app SEMS+:
- Tocca Impostazioni in fondo alla Pagina Principale
- Tocca WLAN/LAN
-
Se l'interruttore DHCP è abilitato, disabilitalo e inserisci manualmente i dati appropriati per la tua rete.
Nota: annota l'indirizzo IP per dopo.
PASSO 5: Aggiungi Dispositivo Goodwe su Reduxi
5.1 Aggiungi Dispositivo
Per prima cosa, accedi al configuratore locale Reduxi e aggiungi un nuovo dispositivo facendo clic sul pulsante 'Aggiungi dispositivo'.
5.2 Seleziona Inverter Ibrido GoodWe
Entro il primo passaggio, vengono definite le impostazioni di base:
- Seleziona Tipo dispositivo: Inverter Ibrido,
- Seleziona Tipo: Inverter di Accumulo HV GoodWe,
- Assegna un nome al dispositivo a tua scelta
5.3 Configurazione Dispositivo per Canale di Comunicazione
Il secondo passaggio prevede la configurazione del canale di comunicazione, essenziale per una corretta comunicazione Modbus TCP. In questo passaggio viene stabilito il collegamento di comunicazione tra il controller Reduxi e l'inverter ibrido GoodWe.

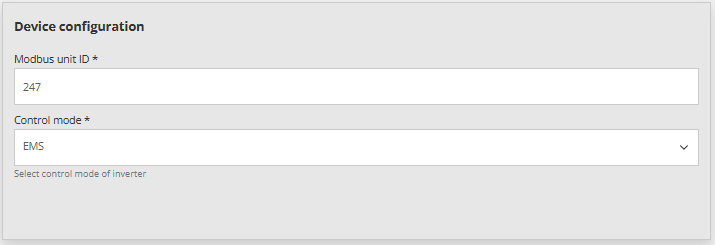

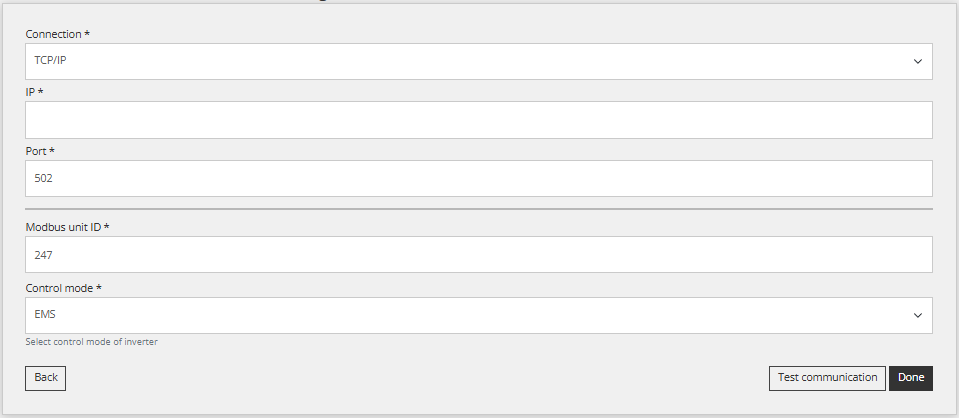

Le impostazioni per il canale di comunicazione sono visualizzate di seguito:
Nota: Imposta l'indirizzo IP dell'inverter configurato in precedenza.
5.4 Testa comunicazione
Sotto tutti i campi del Canale di Comunicazione menzionati nel passaggio precedente, si trova un pulsante "Test Communication". Questo pulsante viene utilizzato per verificare se la connessione Modbus TCP tra i dispositivi funziona correttamente.
Risposta di successo (esempio):
5.5 Letture dal Dispositivo
Lo scopo di questo punto è mostrare come controllare le letture dal dispositivo. Questo viene fatto sotto 'Dispositivo (Inverter Ibrido GoodWe)/Ultima misurazione'.
Una volta che il dispositivo è stato aggiunto con successo tramite il configuratore, può essere monitorato tramite l' applicazione cloud Reduxi.
