Come collegare l'all-in-one Sunwoda Energy SW12KH3UT (RJ45-RS485) a Reduxi Controller
Collegare Sunwoda Energy SW12KH3UT ALL IN ONE a Reduxi Controller tramite RS485 (RJ45) e Modbus RTU.
Descrizione testuale di questa immagine

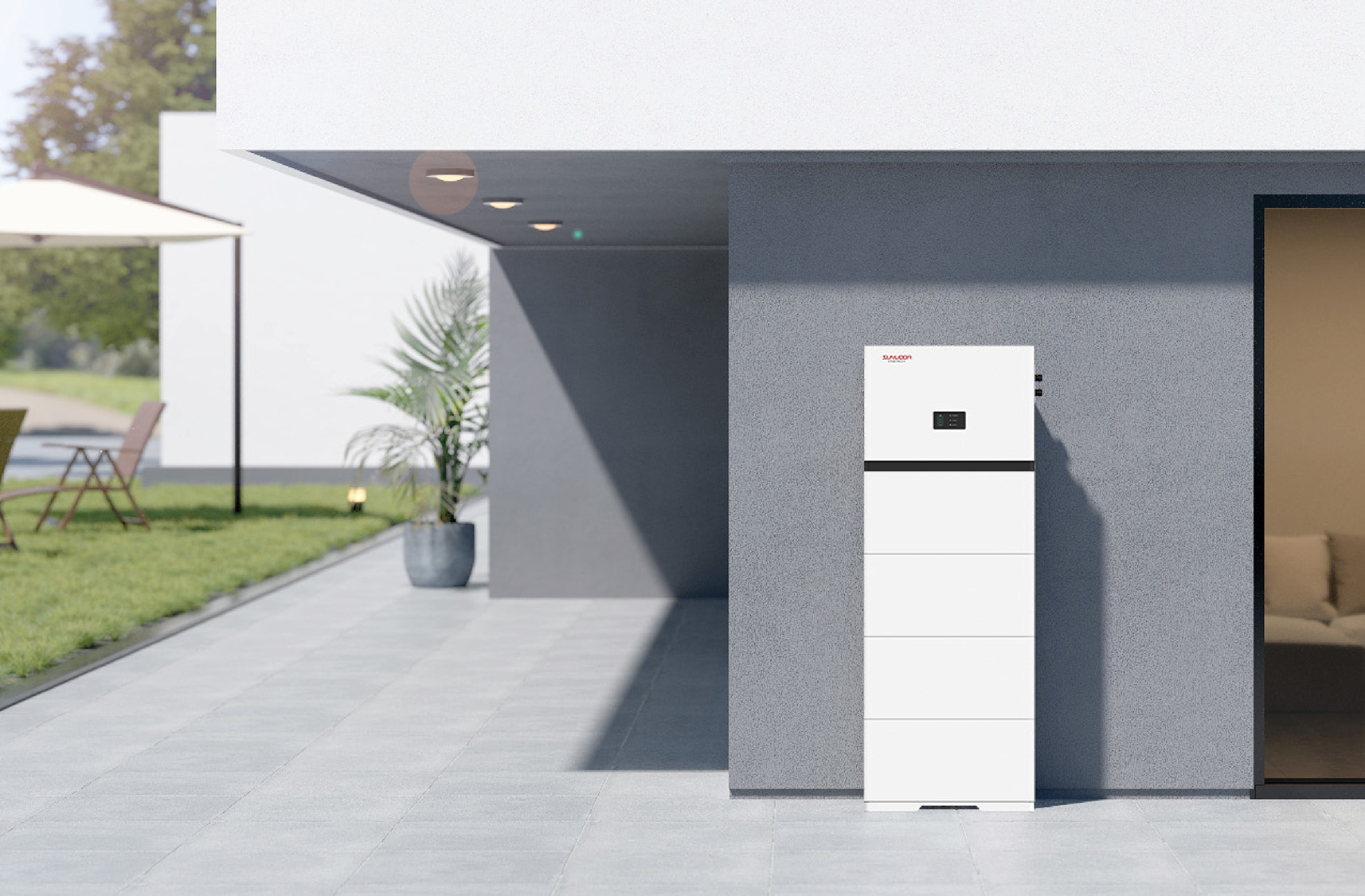

Foto del prodotto (immagine del produttore) di un alto sistema di accumulo di energia domestico bianco, a pavimento, con un piccolo display vicino alla parte superiore, una pila di moduli batteria bianchi e un piccolo logo sul modulo superiore. È all'aperto, su una terrazza pavimentata grigia davanti a una parete grigia della casa, con un prato con una sedia da giardino e una pianta a sinistra e una porta a vetri aperta a destra.
1 Documentazione tecnica
Sunwoda pubblica i documenti di SunESS Power nella pagina del prodotto.
- Pagina del prodotto SunESS Power – Pagina del prodotto di Sunwoda Energy con i download
- Manuale d'uso di SunESS Power (PDF) – Manuale d'uso V1.4
- Guida rapida all'installazione (PDF) – Breve guida all'installazione
- Brochure di SunESS Power (PDF) – Panoramica del prodotto
2 Attrezzatura necessaria
Servono questi componenti:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Cavo di rete standard (RJ45), preparato come descritto al Punto 3
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare Reduxi Controller a Sunwoda ALL IN ONE
3.1 Preparare il cavo di comunicazione
Usare un cavo di rete standard (RJ45). I colori dei fili seguono questa piedinatura:
| Pin | Colore del filo | Funzione |
|---|---|---|
| 1 | bianco-arancione | |
| 2 | arancione | |
| 3 | bianco-verde | |
| 4 | blu | |
| 5 | bianco-blu | |
| 6 | verde | |
| 7 | bianco-marrone | RS485 A |
| 8 | marrone | RS485 B |
Descrizione testuale di questa immagine
Disegno tecnico a linee di un connettore RJ45 in quattro viste da sinistra a destra: vista frontale della presa con i numeri dei pin '1' in alto e '8' in basso, una vista frontale della spina, una vista dall'alto della spina e una spina con cavo con guaina e linguetta di bloccaggio. Nessun colore né altre etichette.
3.2 Accedere al connettore
Sul dispositivo ALL IN ONE aprire il coperchio di protezione (porta di manutenzione).
Descrizione testuale di questa immagine
Foto del lato dei collegamenti di un'unità all-in-one Sunwoda bianca. Un'etichetta bianca con testo rosso 'Open the maintenance port' indica una piccola piastra di copertura rettangolare con due viti, contrassegnata da un rettangolo rosso, posta nella parte inferiore centrale dell'involucro. Altre parti visibili: connettori PV sul lato sinistro, due interruttori rotativi neri in alto, un connettore rotondo blu in alto a destra, due passacavi neri e un cavo sulla destra e una striscia di ventilazione forata lungo il fondo.
3.3 Collegamento RS485
Collegare la porta LAN (RJ45) del dispositivo ALL IN ONE a Reduxi Controller con il cavo di rete preparato.
Descrizione testuale di questa immagine
Foto dell'area dei collegamenti di un'unità all-in-one Sunwoda bianca con etichette di testo rosse su riquadri bianchi. L'etichetta 'Connect the network cable to theLAN port' [come stampato] indica una presa della porta LAN (contorno rosso) in cui è inserito un cavo di rete blu. Una seconda etichetta 'Brown and white Brown' [come stampato] indica un'area con contorno rosso in cui l'altra estremità del cavo blu è collegata con i suoi fili a una morsettiera a vite verde di un adattatore blu da USB a seriale con un LED rosso acceso. Sono visibili anche: un connettore nero rotondo, un connettore rotondo blu in alto a destra, passacavi, un pulsante rotondo argentato a sinistra, un oggetto giallo in basso a destra e una striscia di ventilazione forata lungo il fondo.
Piedinatura RS485:
- Pin 7 (bianco-marrone): RS485 A
- Pin 8 (marrone): RS485 B
4 Configurare Sunwoda ALL IN ONE
4.1 Impostare l'interruttore DEBUG
Accanto alla porta RJ45 sull'inverter, individuare l'interruttore DEBUG. Impostarlo sulla posizione 2 (ON).
Descrizione testuale di questa immagine
Foto ravvicinata di una scheda elettronica verde con una presa USB-A bianca a sinistra (accanto, le scritte stampate 'USB' e 'U4') e un piccolo interruttore a scorrimento accanto. La stampa sulla scheda riporta 'SW3' accanto all'interruttore, la parola 'debug', i numeri '1' e '2' vicino alle posizioni dell'interruttore e 'M3' accanto a una vite in basso a destra. In alto è visibile una parte verde del morsetto. La posizione dell'interruttore è un piccolo cursore nero tra le due posizioni.
4.2 Parametri di comunicazione RS485
| Parametro | Valore |
|---|---|
| Baud rate | 57600 |
| Formato dei dati | 1 bit di start, 8 bit di dati, nessuna parità, 1 bit di stop |
4.3 Impostazioni Modbus RTU
| Parametro | Valore |
|---|---|
| Indirizzo di comunicazione |
da 1 a 247 (predefinito: 1) |
| Funzioni supportate |
03H, 04H, 10H
|
| Intervallo di registri di sola lettura |
0 to 1500
|
| Intervallo di registri di lettura/scrittura |
0 to 1000
|
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere Sunwoda ALL IN ONE a Reduxi
Seguire questi passaggi per aggiungere un nuovo dispositivo o per modificarne uno esistente.
6.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 5) e premere il pulsante Add device. Poi selezionare in Basic settings il dispositivo da aggiungere.
Descrizione testuale di questa immagine
Screenshot del menu a sinistra del Reduxi Configurator sotto il logo reduxi Configurator. Voci di menu: Devices (espansa, con un segno meno) contenente il pulsante '+ Add device' (con contorno); Strategies (segno più); Utility Rate Plan; Settings (segno più). Il lato destro è bianco e vuoto.
Nel primo passaggio, configurare i parametri di base del dispositivo:
- Device type: scegliere il tipo di dispositivo
- Type: scegliere il tipo
- Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot del passaggio 1 'Basic settings' della procedura guidata del Reduxi Configurator (il passaggio 2 'Communication channel' è in grigio). Modulo con tutti i campi vuoti: Device type *: menu a discesa vuoto; Type *: menu a discesa vuoto (in grigio); Name *: vuoto. Pulsanti: Back, Next.
Premere Next.
6.2 Impostazioni di comunicazione
Inserire i parametri di comunicazione del dispositivo. Utilizzare i valori indicati al Punto 4:
| Parametro | Valore |
|---|---|
| Collegamento | Local serial port |
| Porta | La porta di Reduxi Controller a cui è stato collegato il cavo |
| Baud rate | 57600 bits/s |
| Bit di dati | 8 |
| Bit di stop | 1 |
| Parità | None |
| Modbus unit ID | Predefinito 1 (intervallo da 1 a 247) |
6.3 Testare la comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge una volta Sunwoda ALL IN ONE e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
7 Controllare le letture
7.1 Last measurements
Dopo aver stabilito la comunicazione, controllare come ulteriore verifica i valori in Devices – il dispositivo Sunwoda – Last measurement nel Reduxi Configurator.
✓ Riepilogo
Preparazione (punti 1–2): procurarsi i documenti Sunwoda. Preparare Reduxi Controller, Sunwoda ALL IN ONE e un cavo di rete RJ45 standard.
Sunwoda ALL IN ONE (punti 3–4): collegare RS485 A al pin 7 e RS485 B al pin 8 del cavo RJ45. Collegarlo alla porta LAN. Impostare l'interruttore DEBUG sulla posizione 2 (ON).
Aggiunta a Reduxi (punti 5–6): accedere al Reduxi Configurator e aggiungere il dispositivo. Inserire 57600 bit/s, 8 bit di dati, 1 bit di stop, nessuna parità e l'indirizzo Modbus. Testare la comunicazione e premere Done.
Messa in funzione (punto 7): controllare le letture in Last measurement.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Controllare il cablaggio delle linee A/B (pin 7 = RS485 A, pin 8 = RS485 B), la posizione dell'interruttore DEBUG (posizione 2, ON) e i parametri di comunicazione (57600 bit/s, 8N1, indirizzo 1 per impostazione predefinita). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
