1. Prerequisiti
- KEBA KeContact P30 è installato meccanicamente ed elettricamente
- Il caricabatterie è acceso
- Cavo Ethernet disponibile
- Laptop o controller con interfaccia Ethernet disponibile
- L'utente ha il permesso di accedere alla configurazione del caricabatterie
Documentazione aggiuntiva:
Manuale di installazione e configurazione — KEBA KeContact P30 x-series :: FENECON Dokumente
https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen
2. Connessione fisica Ethernet

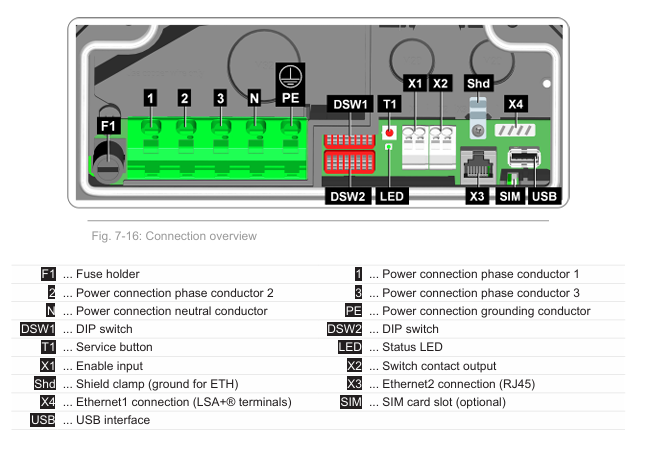

- Individuare la porta Ethernet (RJ‑45) all'interno del caricabatterie.
- Collegare un cavo Ethernet:
- a uno switch di rete, oppure
- direttamente al controller, oppure
- direttamente a un laptop di servizio.
- Assicurarsi che i LED di collegamento siano attivi dopo l'accensione.
3. Accesso alla configurazione del caricabatterie
3.1 Metodo di accesso alla rete
Il KEBA P30 non ha un display. Tutta la configurazione viene eseguita tramite l'interfaccia web integrata (Web UI).
Per accedere alla Web UI, è necessario conoscere l'indirizzo IP del caricabatterie.
3.2 Accesso IP iniziale (DHCP)
- Impostare lo switch DIP per DHCP su ON (impostazione predefinita di fabbrica).
- Accendere il caricabatterie.
- Il caricabatterie richiede un indirizzo IP al server DHCP della rete.
- Identificare l'indirizzo IP assegnato utilizzando uno dei seguenti metodi:
- Elenco lease DHCP del router
- Strumento di scansione di rete
- Strumento di servizio KEBA (se disponibile)
3.3 Accesso alla Web UI
- Aprire un browser web.
-
Inserire l'indirizzo IP del caricabatterie:
http://<indirizzo-ip-caricabatterie>
- Accedere con le credenziali di amministratore.
Nota:
Per i caricabatterie KEBA KeContact P30, la password dell'amministratore (o di servizio) è fornita da KEBA e si trova solitamente in uno dei seguenti posti:
- Sulla etichetta del dispositivo all'interno del caricabatterie
- Sul foglio di messa in servizio consegnato con il caricabatterie
- Sulla documentazione di consegna KEBA
4. Configurazione IP Ethernet
4.1 Aprire le impostazioni di rete
- Nella Web UI, navigare a: Rete → Ethernet
- Viene visualizzata la configurazione IP corrente.

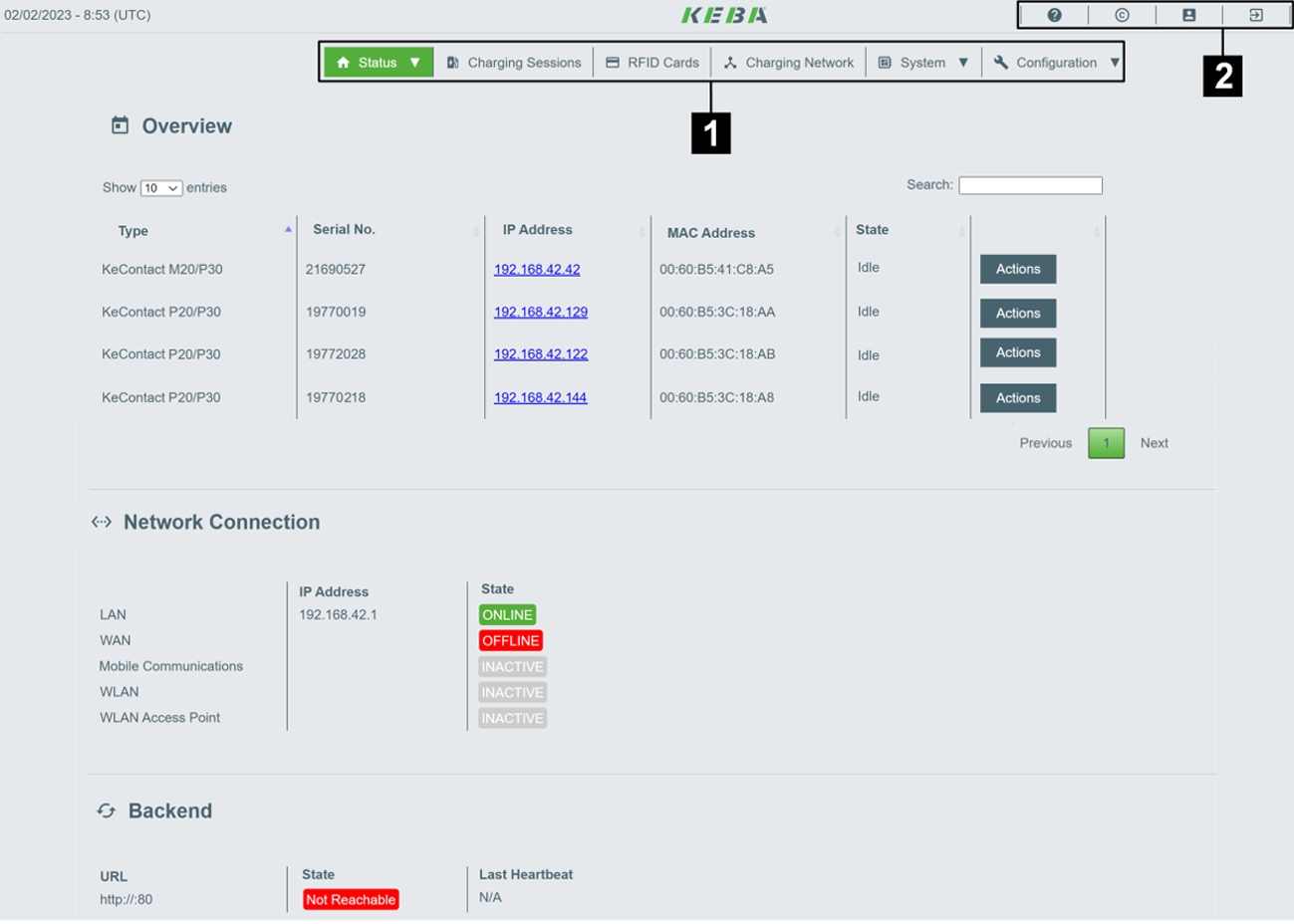

Esempio WebUI:
4.2 Configurazione IP statica
Se è richiesto un indirizzo IP fisso:
- Selezionare Modalità configurazione IP: Statica
- Inserire i seguenti parametri:
- Indirizzo IP
Esempio:192.168.1.50 - Maschera subnet
Esempio:255.255.255.0 - Gateway predefinito (se richiesto)
- Indirizzo IP
- Salvare le impostazioni.
- Riavviare il caricabatterie.
- Accedere alla Web UI utilizzando il nuovo indirizzo IP.
5. Abilitazione della comunicazione TCP/IP
5.1 Impostazioni di comunicazione
- Nella Web UI, navigare a: Impostazioni di comunicazione
- Abilitare l'interfaccia di comunicazione TCP/IP richiesta:
- Modbus TCP (se il controller comunica via Modbus)
- Disabilitare le interfacce di comunicazione non utilizzate.
- Salvare le impostazioni.
- Riavviare il caricabatterie.
6. Aggiunta di un nuovo dispositivo al controller Reduxi
Per aggiungere un nuovo dispositivo o modificare uno esistente, seguire i passaggi seguenti.
6.1 Login/Aggiungi un nuovo dispositivo
- Accedere all'applicazione Reduxi Configurator e premere il pulsante “Aggiungi dispositivo”.
- Selezionare il dispositivo da aggiungere in Impostazioni di base.

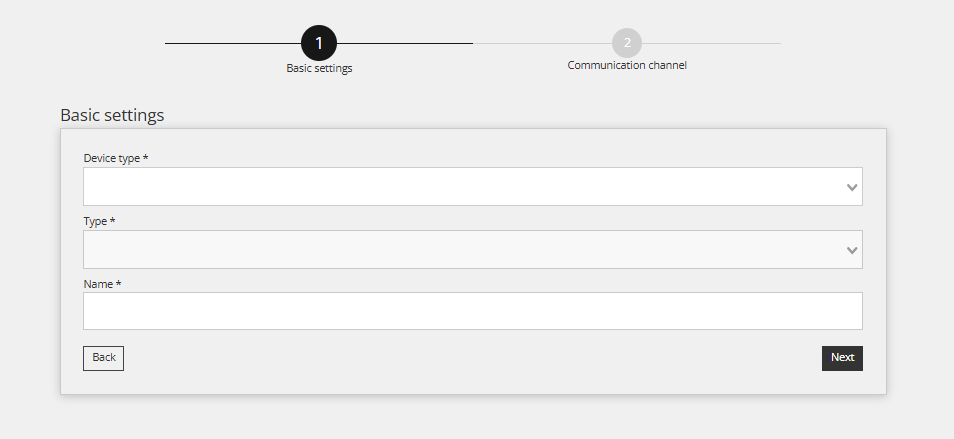

6.2 Parametri di base del dispositivo
Nel primo passaggio, configurare i parametri di base del dispositivo:
- Tipo di dispositivo: Scegliere il tipo di dispositivo
- Tipo: Scegliere il tipo
- Nome: Inserire il nome desiderato del dispositivo
6.3 Impostazioni di comunicazione
Compilare i parametri di comunicazione per il nuovo dispositivo che si sta aggiungendo a Reduxi, quindi premere Test comunicazione. Se si riceve una risposta, premere Salva.
