Come collegare il caricatore per veicoli elettrici KEBA KeContact P30 (Modbus TCP/IP, LAN) a Reduxi Controller
Collegare il caricatore per veicoli elettrici KEBA KeContact P30 a Reduxi Controller tramite Modbus TCP/IP su LAN.
Descrizione testuale di questa immagine

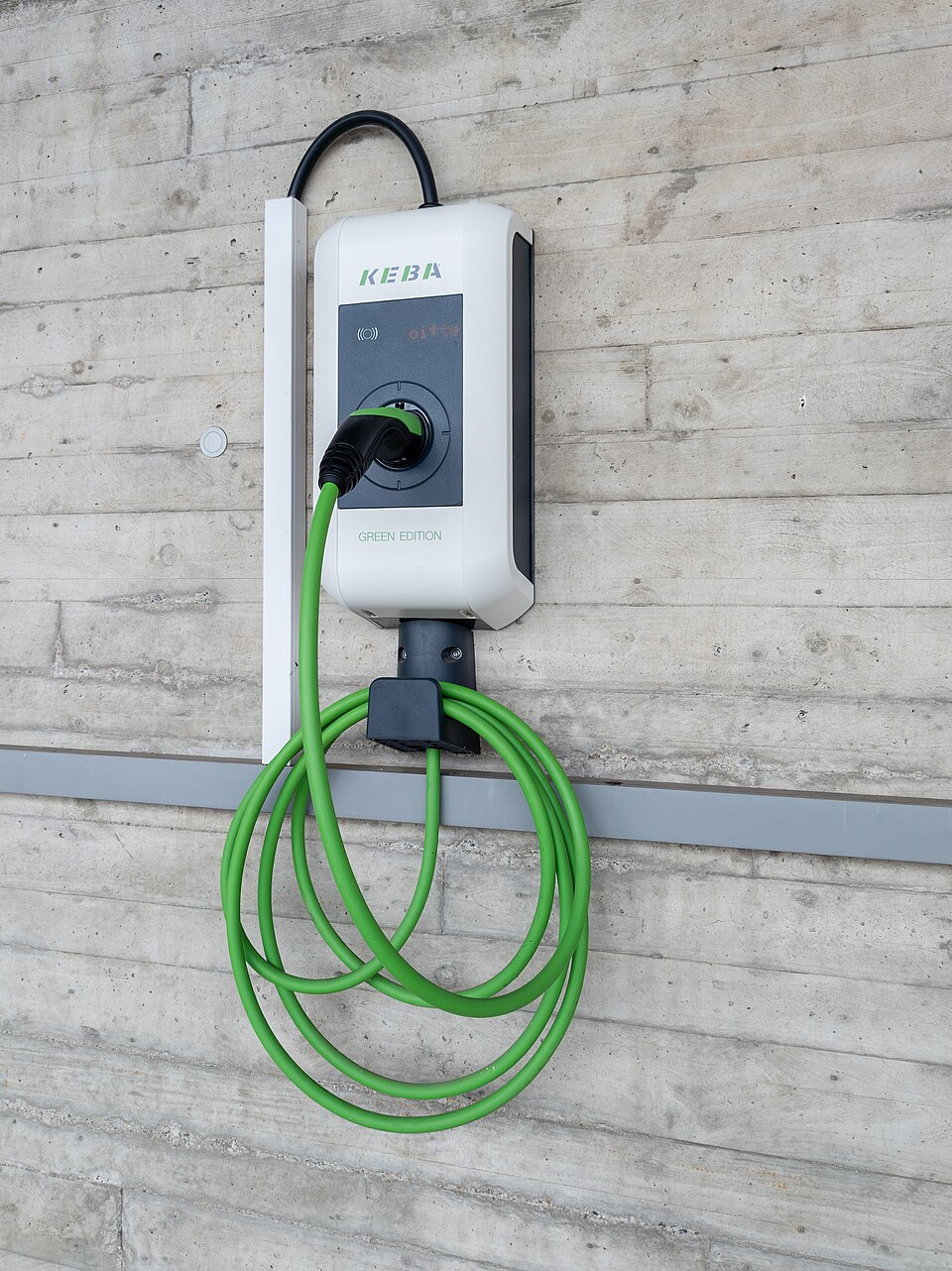

Foto alta di un caricatore per veicoli elettrici bianco, a parete, su una parete di cemento con segni visibili delle tavole di casseratura. Il caricatore ha in alto il logo verde 'KEBA', un pannello frontale grigio scuro con un simbolo RFID e un testo rosso su display a matrice di punti (riporta 'bitte'), una presa di ricarica con una spina nera e verde inserita e, sotto, la scritta 'GREEN EDITION'. Un cavo verde scende dalla spina; un cavo nero entra nella parte superiore del caricatore da una canalina bianca a sinistra. Nella parte inferiore della foto il cavo di ricarica verde pende in anelli da un supporto nero fissato alla parete di cemento sopra una striscia orizzontale grigia.
1 Documentazione tecnica
Documenti di KEBA e FENECON per KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Collegamento Ethernet e passaggi di installazione
- Download KEBA – Manuali, firmware e software di KEBA
- Manuale di configurazione KeContact P30 x-series – Manuale di configurazione (PDF) di KEBA
2 Attrezzatura necessaria
Prima di iniziare, verificare le condizioni preliminari seguenti:
- KEBA KeContact P30 è installato dal punto di vista meccanico ed elettrico
- Il caricatore è acceso
- Cavo Ethernet
- Reduxi Controller
- Portatile o controller con interfaccia Ethernet
- Si dispone dell'autorizzazione per accedere alla configurazione del caricatore
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare il caricatore alla rete
3.1 Collegamento fisico Ethernet
- Individuare la porta Ethernet (RJ-45) all'interno del caricatore.
- Collegare un cavo Ethernet a uno switch di rete, direttamente al controller oppure direttamente a un portatile di assistenza.
- Verificare che i LED di collegamento siano attivi dopo l'accensione.
Descrizione testuale di questa immagine
Figura del produttore 'Fig. 7-16: Connection overview' che mostra l'interno del caricatore come un involucro grigio con una scheda elettronica verde e didascalie con richiami, seguita da una legenda. Richiami sulla scheda: F1; morsetti 1, 2, 3, N, PE; DSW1 e DSW2 (blocchi di interruttori DIP rossi); T1; LED; X1; X2; Shd; X4; X3 (presa RJ45); SIM; USB. Legenda (etichetta ... significato): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Configurare il caricatore
4.1 Accedere all'interfaccia web
KEBA P30 non ha un display. Si configura nell'interfaccia web integrata (Web UI). Serve l'indirizzo IP del caricatore.
Trovare l'indirizzo IP (DHCP):
- Impostare su ON l'interruttore DIP per il DHCP (impostazione di fabbrica).
- Accendere il caricatore.
- Il caricatore richiede un indirizzo IP al server DHCP della rete.
- Trovare l'indirizzo IP assegnato con uno di questi metodi: elenco dei lease DHCP del router, strumento di scansione della rete, strumento di assistenza KEBA (se disponibile).
Accedere alla Web UI:
- Aprire un browser web.
- Inserire l'indirizzo IP del caricatore:
http://<charger-ip-address> - Accedere con le credenziali di amministratore.
Descrizione testuale di questa immagine
Immagine di un'etichetta stampata intitolata 'Configuration Information' in una cornice arrotondata. Righe (etichetta: valore): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Configurazione IP Ethernet
Nella Web UI andare su Network → Ethernet. Viene mostrata la configurazione IP attuale.
Descrizione testuale di questa immagine
Screenshot della Web UI di KEBA, pagina 'Overview', con il logo KEBA in alto e data/ora in alto a sinistra. Barra dei menu con le voci: Status (verde, selezionata, con menu a discesa), Charging Sessions, RFID Cards, Charging Network, System (menu a discesa), Configuration (menu a discesa); la barra dei menu è inquadrata in grigio con un badge nero '1'. Quattro icone in alto a destra sono contrassegnate con un badge nero '2'. Tabella Overview con le colonne Type, Serial No, IP Address (link blu), MAC Address, State e un pulsante 'Actions' per ogni riga; sopra, una casella di ricerca. Righe: KeContact M20/P30 e tre dispositivi KeContact P20/P30, tutti con stato 'Idle'; gli indirizzi IP sono nell'intervallo 192.168.42.x (ultimi numeri: 42, 129, 122, 144); i numeri di serie e gli indirizzi MAC sono piccoli e leggibili solo in parte. La paginazione mostra Previous, 1, Next. Sezione 'Network Connection': tabella con IP Address 192.168.42.1 e State: LAN: ONLINE (verde); WAN: OFFLINE (rosso); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (grigio). Sezione 'Backend': URL, State: Not Reachable (rosso), Last Heartbeat: N/A.
Se serve un indirizzo IP fisso:
- Selezionare IP configuration mode: Static.
- Inserire i parametri: indirizzo IP (ad esempio
192.168.1.50), subnet mask (ad esempio255.255.255.0) e gateway predefinito (se necessario). - Salvare le impostazioni.
- Riavviare il caricatore.
- Aprire la Web UI con il nuovo indirizzo IP.
4.3 Abilitare Modbus TCP
- Nella Web UI andare su Communication settings.
- Abilitare l'interfaccia di comunicazione TCP/IP necessaria: Modbus TCP (se il controller comunica tramite Modbus).
- Disabilitare le interfacce di comunicazione non utilizzate.
- Salvare le impostazioni.
- Riavviare il caricatore.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere il caricatore a Reduxi
Seguire questi passaggi per aggiungere un nuovo caricatore o per modificarne uno esistente.
6.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 5) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot del menu a sinistra del Reduxi Configurator sotto il logo reduxi Configurator. Voci di menu: Devices (espansa, con un segno meno) contenente il pulsante '+ Add device' (con contorno); Strategies (segno più); Utility Rate Plan; Settings (segno più). Il lato destro è bianco e vuoto.
Nel primo passaggio (impostazioni di base), selezionare i parametri di base del dispositivo:
- Device type: scegliere il tipo di dispositivo
- Type: scegliere il tipo
- Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot del passaggio 1 'Basic settings' della procedura guidata del Reduxi Configurator (il passaggio 2 'Communication channel' è in grigio). Modulo con tutti i campi vuoti: Device type *: menu a discesa vuoto; Type *: menu a discesa vuoto (in grigio); Name *: vuoto. Pulsanti: Back, Next.
Fare clic su Next.
6.2 Impostazioni di comunicazione
Compilare i parametri di comunicazione del caricatore:
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | L'indirizzo IP del caricatore (vedere Punto 4) |
| Porta |
502 (porta Modbus TCP predefinita di KEBA KeContact P30) |
| Indirizzo Modbus | L'indirizzo Modbus (unit ID) impostato sul caricatore. Vedere la documentazione KEBA al Punto 1. |
6.3 Testare la comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge una volta KEBA KeContact P30 e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
7 Controllare le letture
7.1 Last measurements
Dopo aver stabilito la comunicazione, aprire il caricatore in Devices nel Reduxi Configurator e controllare i valori come ulteriore verifica.
7.2 Abilitare il controllo da parte di Reduxi
Per controllare il caricatore con le strategie Reduxi, impostare il tipo di controllo del dispositivo su AUTO. Solo così i comandi della strategia agiscono sul caricatore.
Per definire una strategia, seguire Strategie per Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–2): procurarsi i documenti KEBA. Installare e alimentare il caricatore. Preparare il cavo Ethernet, Reduxi Controller e un portatile o un tablet.
Caricatore KEBA (punti 3–4): collegare il caricatore alla rete. Trovare il suo indirizzo IP, impostare un IP statico se necessario e abilitare Modbus TCP nella Web UI. Riavviare il caricatore.
Aggiunta a Reduxi (punti 5–6): accedere all'interfaccia web di Reduxi. Aggiungere il dispositivo e impostare i parametri di comunicazione. Eseguire Test communication, quindi fare clic su Done.
Messa in funzione (punto 7): controllare le ultime misurazioni. Impostare il tipo di controllo su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| La Web UI non è raggiungibile | Verificare che l'interruttore DIP per il DHCP sia su ON e che il cavo Ethernet sia collegato. Verificare che i LED di collegamento siano attivi. Trovare l'indirizzo IP nell'elenco dei lease DHCP del router (vedere Punto 4). |
| Impossibile accedere alla Web UI | Usare la password di amministratore riportata sull'etichetta all'interno del caricatore, sulla scheda di messa in servizio o nella documentazione di consegna KEBA. |
| Il test di comunicazione non riesce | Verificare che Modbus TCP sia abilitato in Communication settings nella Web UI e che il caricatore sia stato riavviato dopo il salvataggio. Controllare l'indirizzo IP e la porta al Punto 6. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
