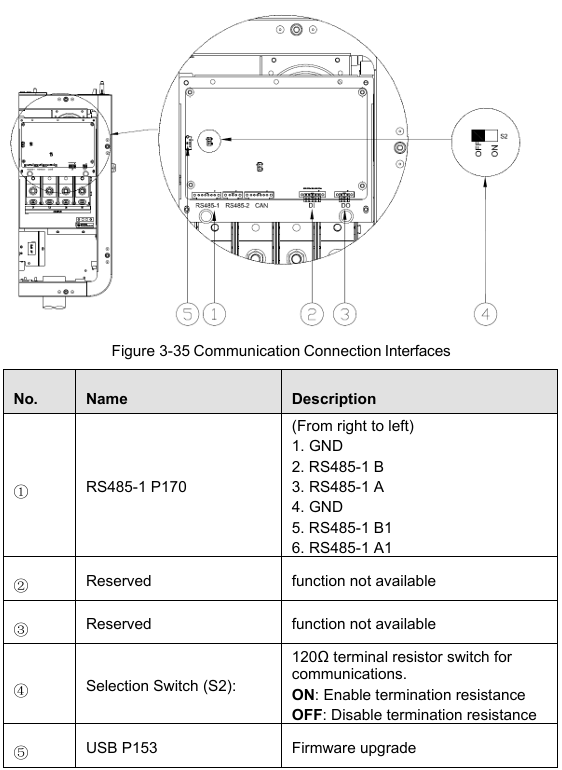

1. Connessione Fisica
- RS485 A (D+)
- RS485 B (D−)
- GND opzionale
Collegare come segue:
- RS485 A sull'inverter → RS485 A sul controller Reduxi
- RS485 B sull'inverter → RS485 B sul controller Reduxi
- Il GND può essere collegato se si utilizza un cavo schermato
2. Connessione di più inverter

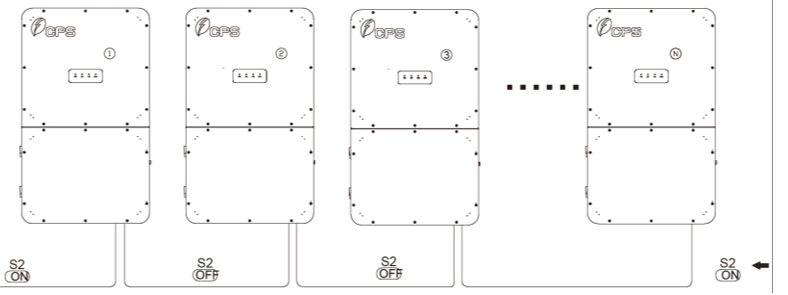

Quando si collegano più inverter, utilizzare una topologia lineare (daisy chain):
Non utilizzare una connessione a stella.
Sul primo e sull'ultimo dispositivo della sequenza, l'interruttore deve essere abilitato come mostrato nell'immagine.
3. Impostazioni inverter (molteplici opzioni)
3.1 Inverter con display (con display LCD)
Per impostare l'indirizzo RS485 direttamente sull'inverter:
Procedura:
- Utilizzare il display dell'inverter e navigare su:
Impostazioni → Comunicazione → RS485 - Individuare il parametro Indirizzo (ID Modbus)
- Impostare il valore richiesto (es. 1, 2, 3, … a seconda del sistema)
- Confermare e salvare le impostazioni sull'inverter
Non sono necessari strumenti o software aggiuntivi. Tutta la configurazione viene eseguita localmente tramite lo schermo dell'inverter.
3.2 Inverter senza display (senza display LCD)
Per gli inverter senza display, l'indirizzo RS485 deve essere impostato utilizzando un PC.
Connessione RS485 a USB
Necessario:
- Computer portatile
- Adattatore da RS485 a USB
- Software di configurazione/servizio CHINT
Procedura:
- Collegare l'adattatore USB RS485 all'inverter:
- Adattatore A → RS485 A dell'inverter
- Adattatore B → RS485 B dell'inverter
- Collegare l'adattatore al PC tramite USB
- Aprire il software di configurazione CHINT sul PC
- Selezionare la porta COM corretta (es. COM3) e impostare i parametri di comunicazione:
- BaudRate: 9600
- DataBits: 8
- Parity: Nessuno
- StopBit: 1
- Stabilire la connessione con l'inverter (Connetti / Leggi)
- Individuare il parametro Indirizzo (ID Modbus)
- Impostare l'indirizzo richiesto e scrivere/salvare le impostazioni sull'inverter
Se la connessione diretta tramite RS485 non è supportata dal firmware dell'inverter, l'indirizzo deve essere impostato utilizzando un gateway compatibile o un'interfaccia di servizio.

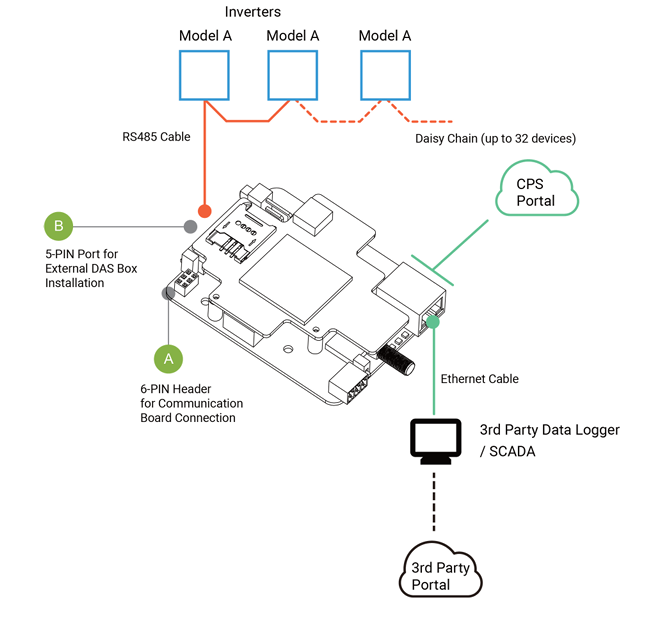

4. Opzionale: Modulo FlexOM Gateway
Come aggiunta opzionale, è possibile installare un modulo chiamato FlexOM Gateway.
Questo modulo abilita:
- Accesso remoto all'inverter
- Comunicazione tramite TCP/IP (Ethernet) (Porta: 502)
- Configurazione e monitoraggio più semplici tramite un'interfaccia web
Con il FlexOM Gateway, l'inverter è accessibile tramite la rete, eliminando nella maggior parte dei casi la necessità di una configurazione RS485 diretta tramite PC.
Il FlexOM Gateway richiede una connessione a Internet tramite Ethernet. Qualsiasi porta firewall LAN deve essere aperta in entrambe le direzioni (per comunicazioni in entrata e in uscita) prima della messa in servizio del gateway, in particolare la porta TCP 1884 con IP di destinazione 47.254.52.209 (mqtt.chintpowersystems.com).
Documentazione ufficiale per il modulo FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Aggiunta di un nuovo dispositivo (Inverter CHINT String)
Per aggiungere un nuovo dispositivo (Huawei SUN2000) o per modificarne uno esistente, vengono presentati i seguenti punti.
5.1 Aggiungi nuovo dispositivo
Accedi all'applicazione configuratore Reduxi e premi il pulsante "Aggiungi dispositivo".
5.2 Seleziona il dispositivo che desideri aggiungere (Impostazioni di base)
Nel primo passaggio, seleziona i parametri di base del dispositivo che desideri aggiungere:
- Tipo di dispositivo: Impianto fotovoltaico,
- Suggerimento: Huawei SUN2000,
- Nome: Specifica il nome del dispositivo.
5.3 Canale di comunicazione
Compila i parametri per la comunicazione con SmartLogger, che sono:
- Connessione: TCP/IP,
- IP: inserisci l'IP dello SmartLogger,
- Porta: sempre 502,
- Modbus unit ID: inserisci l'indirizzo Logico per l'impostazione Modbus dello SmartLogger.
5.4 Test di comunicazione
In tutte le impostazioni del Canale di comunicazione, è presente il pulsante "Test comunicazione", che viene utilizzato per eseguire il test.
Il test di comunicazione può restituire due risposte:
1. La comunicazione funziona correttamente, vedi immagine sottostante:
2. La comunicazione non funziona correttamente, vedi immagine sottostante:
5.5 Impostazioni avanzate
Le impostazioni avanzate sono arbitrarie e dipendono dalle esigenze specifiche della località in cui è installato il controller Reduxi. Dopo aver terminato tutte le impostazioni avanzate, premere il pulsante "Fatto" sul lato inferiore destro.
5.6 Ultime misurazioni
Dopo aver stabilito con successo la comunicazione con il dispositivo, i valori misurati ottenuti dal dispositivo possono essere verificati come test aggiuntivo. Fare clic sulla sezione "Dispositivo" nella home page del configuratore Reduxi e scegliere l'inverter Huawei SUN2000 appena aggiunto nella struttura ad albero.
Se vogliamo che il dispositivo sia gestito da una strategia, la modalità di gestione deve essere impostata su "Automatica", ma se passiamo alla modalità manuale, possiamo testare il funzionamento di diversi stati.
Dopo aver aggiunto con successo il dispositivo e aver verificato i valori, il dispositivo può essere ispezionato e controllato tramite l'applicazione Reduxi.
