Collega e configura P1 WiFi Ultra/ P1 WiFi Ultra PRO con Energy meter e Reduxi Controller

Aggiornato

1. Descrizione del dispositivo

Il dispositivo raccoglie dati dallo smart meter e converte la comunicazione del contatore in comunicazione TCP/IP, che viene poi inoltrata al Reduxi Controller.

Il P1 Ultra Pro supporta inoltre la connettività LTE tramite scheda SIM e antenna LTE esterna. Per la configurazione LTE, vedere la Sezione 4.3.

L'interfaccia e il protocollo di comunicazione supportati dipendono dal modello di smart meter e dal paese specifico.

Interfacce per contatori e protocolli di comunicazione supportati

Interfacce per contatori:

  • P1 / HAN / I1
  • TTL (P1) tramite RJ12
  • M-Bus tramite connessione a 2 fili, RJ12 o RJ45
  • RS485 tramite connessione a 2 fili

Protocolli di comunicazione:

  • DSMR (IEC 62056-21)
  • DSLM/DSMR Push

Controllare la sezione "Energy Meters" per vedere quali modelli di smart meter sono supportati.

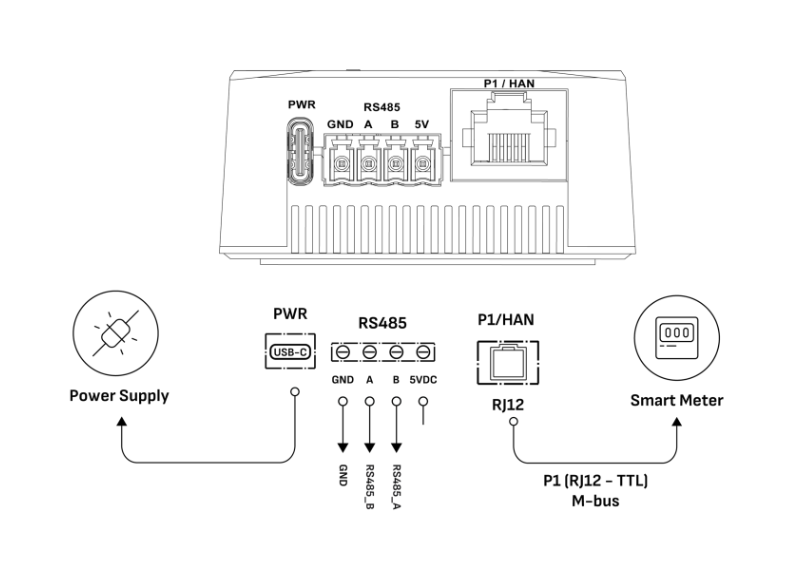

2. Connessioni Dispositivo

RS485 viene utilizzato per collegare dispositivi aggiuntivi e non è necessario per il funzionamento base del P1 Ultra

2.1 P1 / HAN (RJ12)

Connettore di comunicazione utilizzato per collegare il dispositivo allo smart meter.

Collegarlo alla porta HAN/P1 attivata dello smart meter utilizzando il cavo RJ12 fornito.

Controllare la sezione "Energy Meters" per vedere quali dispositivi sono supportati. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



Il P1 Ultra / Ultra Pro supporta la comunicazione con smart meter compatibili tramite M-Bus.

M-Bus può essere collegato tramite:

  • Connessione M-Bus a 2 fili,
    Pin 3 – M-Bus +
    Pin 4 – M-Bus -
  • Connettore RJ12,
  • Connettore RJ45.

Collegare i due fili M-Bus dello smart meter ai pin 3 e 4 del connettore RJ12.

Importante: la connessione M-Bus e l'assegnazione dei pin sullo smart meter possono variare a seconda del modello del contatore. Consultare sempre la documentazione del produttore del contatore prima di effettuare il collegamento.

3. Collegamento allo Smart Meter

  1. La porta HAN/P1 sullo smart meter deve essere attivata.
  2. Collegare il cavo RJ12 tra lo smart meter e il Reduxi P1 Ultra.
  3. Utilizzare il cavo fornito o un cavo con la stessa sequenza di fili su entrambe le estremità (connessione 1:1).
  4. Dopo aver collegato il dispositivo, il LED di alimentazione verde dovrebbe accendersi..

Nota

Per alcuni smart meter, l'attivazione della porta HAN deve essere richiesta all'operatore del sistema di distribuzione elettrica.


4. Connessione a una rete Wi-Fi

Passo 1

Collegare il dispositivo all'alimentazione.

Passo 2

Sul telefono o computer, cercare la seguente rete Wi-Fi:

P1WIFI

Connettersi a questa rete.

Passo 3

Aprire un browser web e navigare su:

http://p1wifi.local

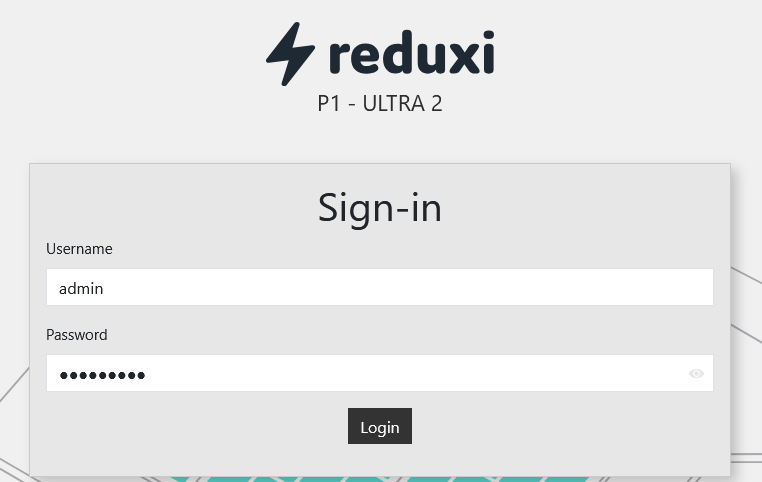

Passo 4

Accesso:

Nome utente: admin

Password: La password si trova sull'etichetta del dispositivo.Passo 5

Inserire le credenziali della propria rete Wi-Fi locale.

Si consiglia di configurare un indirizzo IP statico.

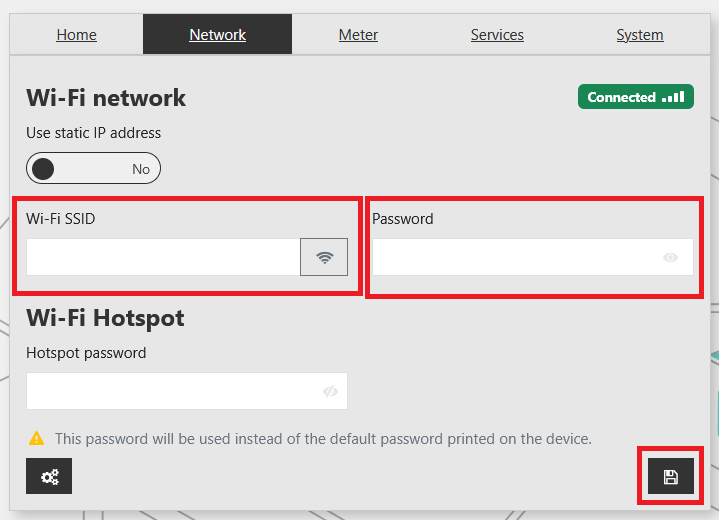

Passo 5

Inserire le credenziali della propria rete Wi-Fi locale.

Si consiglia di assegnare un indirizzo IP statico al dispositivo.


Infine, fare clic su "Salva" nell'angolo in basso a destra.

Il dispositivo si connetterà quindi alla rete Wi-Fi selezionata e utilizzerà l'indirizzo IP configurato.

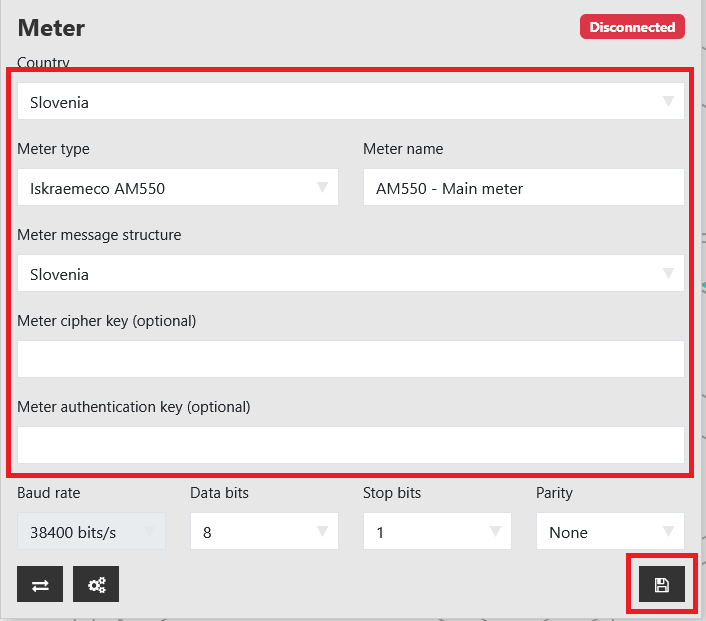

4.1 Impostazioni Contatore

Nella scheda "Meter", configurare le seguenti impostazioni:

  • Paese
  • Tipo di contatore
  • Nome contatore

Se la crittografia è abilitata sullo smart meter, inserire anche i parametri di crittografia richiesti.

Se il contatore utilizza trasformatori di corrente (CT), fare clic sull'icona delle impostazioni aggiuntive in basso per configurare i rapporti CT e VT.

4.2 Impostazioni Servizi

Sotto Modbus, selezionare una delle seguenti opzioni di comunicazione.



Opzione 1: Modbus TCP/IP




Opzione 2: Modbus RTU (RS485)

4.3 Connessione LTE – P1 Ultra Pro

Il P1 Ultra Pro supporta anche la connettività LTE utilizzando una scheda SIM e un'antenna LTE esterna.

  1. Inserire una SIM card attiva nel P1 Ultra Pro.
  2. Collegare l'antenna LTE esterna.
  3. Selezionare LTE come connessione di rete.
  4. Inserire le impostazioni APN richieste dall'operatore mobile.
  5. Se richiesto dall'operatore, inserire Nome utente, Password e PIN SIM.
  6. Salvare la configurazione e verificare che la connessione LTE sia attiva.

Le impostazioni APN richieste dipendono dall'operatore mobile.

5. Login/Aggiungere un Nuovo Dispositivo

  1. Come accedere al Reduxi Configurator tramite browser? – Italiano

    Accedere all'interfaccia web del Reduxi Configurator e fare clic sul pulsante "Add device".

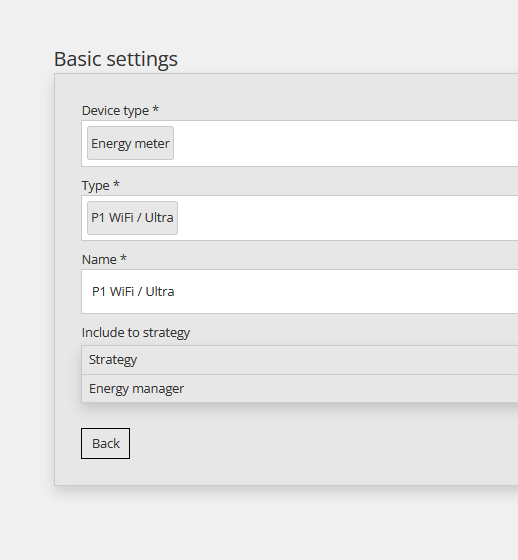

     2 . Selezionare le impostazioni di base.

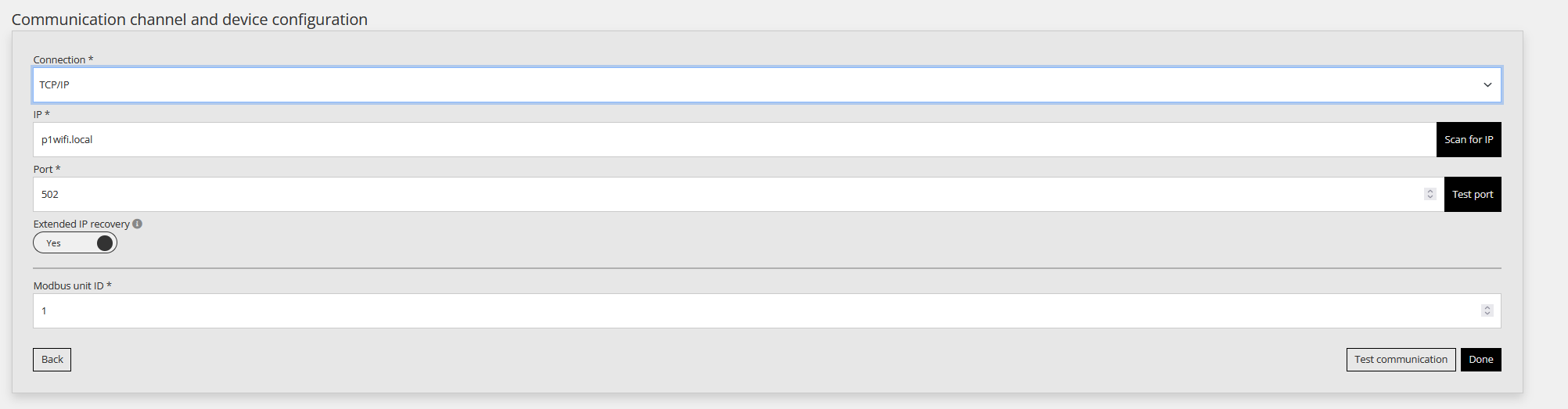

6. Impostazioni di Comunicazione

Nelle impostazioni del canale di comunicazione, inserire i parametri secondo la propria connessione allo smart meter.


Esempio TCP IP:

È possibile inserire p1wifi.local o l'indirizzo IP configurato nell'interfaccia P1 WIFI Ultra.

7. Test di Comunicazione

Dopo aver completato la configurazione, fare clic su:

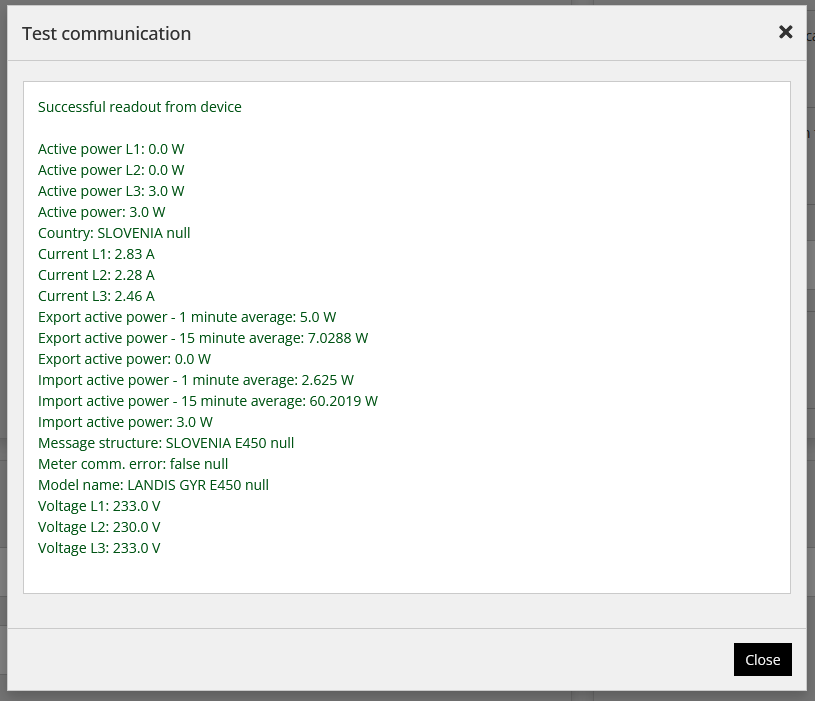

Comunicazione Riuscita

Esempio di comunicazione riuscita:

Comunicazione Non Riuscita

Esempio di comunicazione non riuscita:

In questo caso, verificare quanto segue:

  • Connessione cavo RJ12,
  • Connessione Wi-Fi,
  • Indirizzo IP,
  • Struttura del Messaggio,
  • Attivazione porta HAN sullo smart meter.

8. Indicatori LED

Gli indicatori LED mostrano lo stato attuale del dispositivo:

  • Verde – Acceso: Il dispositivo è alimentato.
  • Blu – Lampeggiante: Il dispositivo è connesso al Wi-Fi ma non sta attualmente ricevendo o trasmettendo dati.
  • Viola – Lampeggiante: Il dispositivo è connesso al Wi-Fi e sta trasmettendo dati con successo.
  • Rosso – Acceso o lampeggiante: Il dispositivo non è connesso al Wi-Fi.

9. Reset di Fabbrica

Si raccomanda un Reset di Fabbrica:

  • alla sostituzione dello smart meter,
  • al cambio di posizione di installazione,
  • in caso di problemi di connessione,
  • prima di riconfigurare il dispositivo.

Procedura

  1. Collegare il dispositivo all'alimentazione.
  2. Tenere premuto il pulsante RESET per circa 10 secondi.
  3. Attendere che il LED rosso si accenda.
  4. Rilasciare il pulsante RESET.
  5. Il dispositivo tornerà alle impostazioni di fabbrica.

10. Risoluzione dei Problemi

Se la comunicazione non funziona:

Verificare la Connessione allo Smart Meter

  • La porta HAN/P1 deve essere attivata.
  • Il cavo RJ12 deve essere collegato correttamente.
  • Il cavo deve utilizzare una configurazione di cablaggio 1:1.

Verificare l'Accesso al Convertitore

Provare ad aprire:

http://p1wifi.local

o l'indirizzo IP del convertitore.

Verificare la Rete Locale

  • Il convertitore deve essere collegato alla stessa rete del Reduxi Controller.
  • Verificare la potenza del segnale Wi-Fi.

Verificare la Configurazione

Verificare quanto segue:

  • indirizzo IP del convertitore,
  • Struttura del Messaggio,
  • modello di smart meter selezionato.

Eseguire un Reset di Fabbrica

Se i passaggi precedenti non risolvono il problema, eseguire un reset di fabbrica e riconfigurare il dispositivo.

11. Nota Importante

Alcuni smart meter supportano più tipi di comunicazione HAN/P1.

Se si verificano problemi di comunicazione, controllare quanto segue:

  • se la porta HAN è attivata,
  • quale protocollo di comunicazione viene utilizzato dallo smart meter,
  • se il modello di smart meter corretto è selezionato nel Reduxi Configurator.
