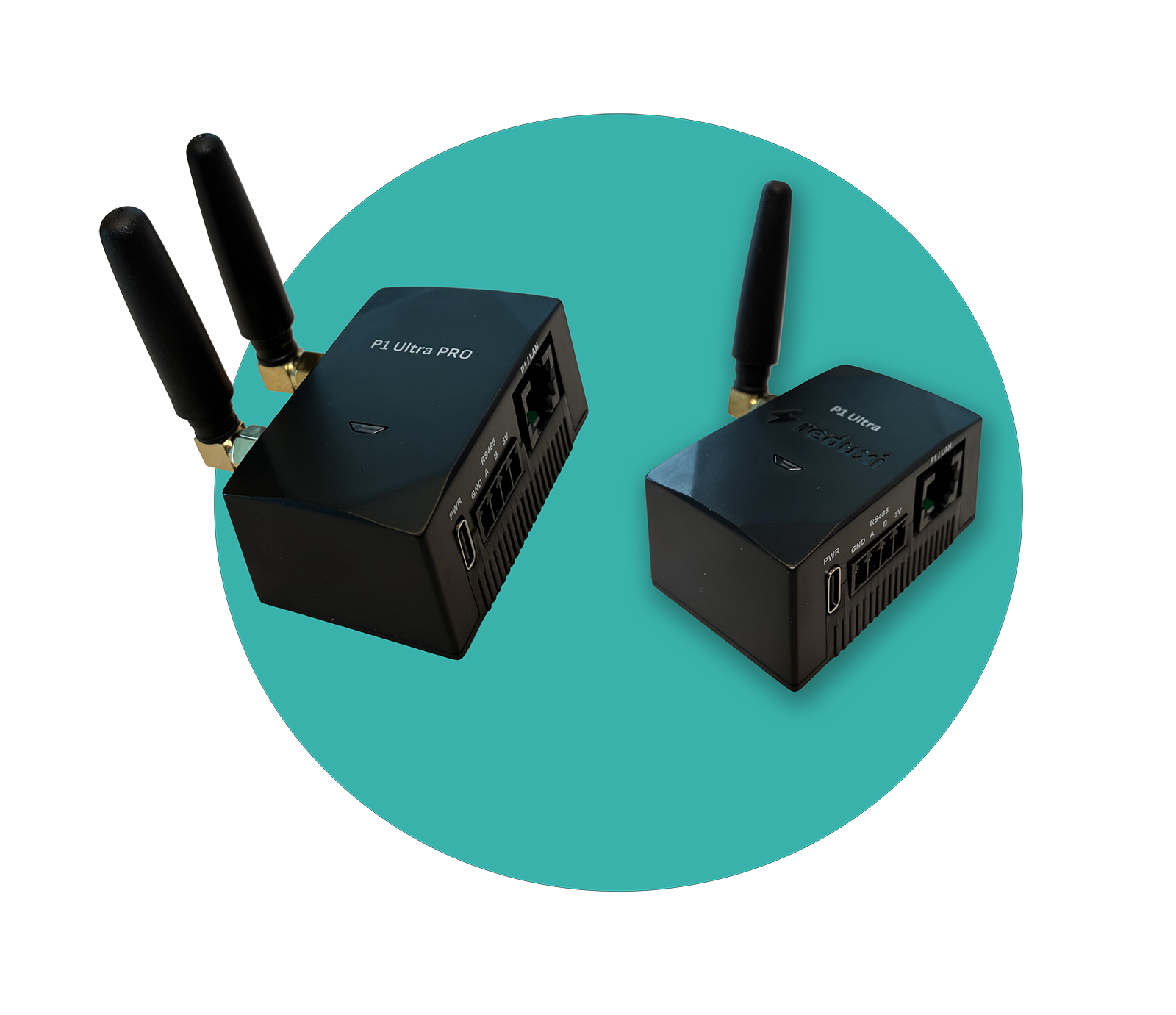

1 Informazioni su P1 Ultra e P1 Ultra Pro

1.1 Descrizione del dispositivo

Il dispositivo raccoglie i dati dallo smart meter e converte la comunicazione del contatore in comunicazione TCP/IP. Inoltra i dati al Reduxi Controller.

Il P1 Ultra Pro supporta anche LTE tramite una scheda SIM e un'antenna LTE esterna. Per la configurazione LTE vedere il Punto 4.

L'interfaccia e il protocollo di comunicazione supportati dipendono dal modello di smart meter e dal paese.

1.2 Interfacce del contatore e protocolli di comunicazione supportati

Interfacce del contatore:

• P1 / HAN / I1
• TTL (P1) tramite RJ12
• M-Bus tramite collegamento a 2 fili, RJ12 o RJ45
• RS485 tramite collegamento a 2 fili

Protocolli di comunicazione:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Controllare l'elenco dei modelli di smart meter supportati: Elenco dei dispositivi supportati.

2 Attrezzatura necessaria

Servono i componenti seguenti:

• Reduxi P1 Ultra o P1 Ultra Pro
• Alimentatore per il dispositivo
• Cavo RJ12 (in dotazione) o un cavo con la stessa sequenza dei fili su entrambe le estremità (collegamento 1:1)
• Smart meter con una porta HAN/P1 attivata
• P1 Ultra Pro con LTE: scheda SIM attiva e antenna LTE esterna
• Reduxi Controller nella stessa rete
• Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi

3 Collegare il dispositivo allo smart meter

3.1 Collegamenti del dispositivo

Collegamenti del P1 Ultra

Descrizione testuale di questa immagine

Diagramma dei collegamenti del P1 Ultra. In alto: disegno del contorno del dispositivo visto dal lato dei connettori con le etichette PWR (porta USB-C), RS485 con i morsetti GND, A, B, 5V e P1 / HAN (presa RJ12). Sotto, uno schema di collegamento. A sinistra: Power Supply (icona di spina) collegato con una linea a freccia a PWR (USB-C). Al centro: morsettiera RS485 con i morsetti GND, A, B, 5VDC; le frecce da GND, A e B scendono alle etichette GND, RS485_B e RS485_A (5VDC ha una breve linea senza freccia). A destra: P1/HAN, RJ12 collegato con una linea etichettata P1 (RJ12 - TTL) M-bus a uno Smart Meter (icona del contatore).

3.2 P1 / HAN (RJ12)

Questo connettore di comunicazione collega il dispositivo allo smart meter. Collegarlo alla porta HAN/P1 attivata dello smart meter con il cavo RJ12 in dotazione.

Controllare quali smart meter sono supportati:

3.3 M-Bus

Il P1 Ultra e il P1 Ultra Pro comunicano con gli smart meter compatibili tramite M-Bus. M-Bus si può collegare con:

• un collegamento M-Bus a 2 fili: pin 3 – M-Bus +, pin 4 – M-Bus –
• un connettore RJ12
• un connettore RJ45

Collegare i due fili M-Bus dello smart meter ai pin 3 e 4 del connettore RJ12.

3.4 Collegarsi allo smart meter

4 Configurare il P1 Ultra

4.1 Collegarsi a una rete Wi‑Fi

1

Alimentare il dispositivo

Collegare il dispositivo all'alimentatore.

2

Collegarsi alla rete del dispositivo

Sul telefono o sul computer cercare la rete Wi‑Fi P1WIFI e collegarsi.

3

Aprire l'interfaccia web

Aprire un browser web e andare su http://p1wifi.local

4

Log in

Nome utente: admin
Password: riportata sull'etichetta del dispositivo.

Pagina di accesso del P1 Ultra

Descrizione testuale di questa immagine

Screenshot della pagina di accesso dell'interfaccia web del P1 Ultra. Logo Reduxi (fulmine e la parola reduxi) con il testo P1 - ULTRA 2 sotto. Riquadro grigio Sign-in con il titolo Sign-in. Username: admin. Password: campo compilato, caratteri nascosti sotto forma di punti, con un'icona a occhio a destra. Pulsante scuro Login.

5

Inserire le credenziali Wi‑Fi

Inserire le credenziali della propria rete Wi‑Fi locale. Si consiglia di assegnare un indirizzo IP statico al dispositivo. Poi fare clic su Save nell'angolo in basso a destra. Il dispositivo si collega alla rete Wi‑Fi selezionata e usa l'indirizzo IP configurato.

Scheda Network: SSID e password Wi‑Fi

Descrizione testuale di questa immagine

Screenshot dell'interfaccia web del P1 Ultra, scheda Network. Schede in alto: Home, Network (selezionata, scura), Meter, Services, System. Sezione Wi-Fi network con un badge di stato verde Connected (barre del segnale). Use static IP address: interruttore con l'etichetta No (disattivo). Wi-Fi SSID: campo di input vuoto, con un pulsante di scansione Wi-Fi a destra, in un riquadro rosso. Password: campo di input vuoto, con un'icona a occhio, in un riquadro rosso. Sezione Wi-Fi Hotspot: Hotspot password: campo di input vuoto, con un'icona a occhio. Testo di avviso: This password will be used instead of the default password printed on the device. Pulsanti in basso: pulsante scuro con ingranaggio a sinistra; pulsante scuro di salvataggio (icona del dischetto) a destra, in un riquadro rosso.

4.2 Impostazioni del contatore

Nella scheda Meter configurare:

• Country
• Meter type
• Meter name

Se sullo smart meter è attivata la crittografia, inserire anche i parametri di crittografia richiesti.

Se il contatore usa trasformatori di corrente (CT), fare clic sull'icona delle impostazioni aggiuntive in basso. Qui si configurano i rapporti CT e VT.

Scheda Meter

Descrizione testuale di questa immagine

Screenshot della scheda Meter dell'interfaccia web del P1 Ultra. Titolo Meter con un badge rosso Disconnected in alto a destra. Un riquadro rosso circonda i campi del modulo: Country: Slovenia (menu a discesa); Meter type: Iskraemeco AM550 (menu a discesa); Meter name: AM550 - Main meter; Meter message structure: Slovenia (menu a discesa); Meter cipher key (optional): vuoto; Meter authentication key (optional): vuoto. Sotto il riquadro: Baud rate: 38400 bits/s (in grigio); Data bits: 8; Stop bits: 1; Parity: None. Pulsanti in basso: un pulsante scuro con due frecce a sinistra, un pulsante scuro con ingranaggio e un pulsante scuro di salvataggio (icona del dischetto) a destra, evidenziato da un riquadro rosso.

4.3 Impostazioni dei servizi

In Modbus selezionare una delle due opzioni di comunicazione.

Opzione 1: Modbus TCP/IP

Modbus TCP/IP

Descrizione testuale di questa immagine

Screenshot della sezione Modbus delle impostazioni del P1 Ultra. Titolo Modbus con un badge blu Active in alto a destra. Enable: interruttore con l'etichetta Yes (attivo). Un riquadro rosso circonda due menu a discesa: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Opzione 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Descrizione testuale di questa immagine

Screenshot delle impostazioni Modbus del P1 Ultra, modalità RTU. Enable: interruttore con l'etichetta Yes (attivo). Modbus mode: RTU (menu a discesa, in un riquadro rosso); Modbus register structure: Reduxi (menu a discesa, nello stesso riquadro rosso). Un riquadro rosso separato evidenzia un pulsante scuro delle impostazioni (icona dell'ingranaggio) a destra. Seconda riga: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Connessione LTE (P1 Ultra Pro)

Il P1 Ultra Pro supporta anche LTE con una scheda SIM e un'antenna LTE esterna.

1

Inserire la scheda SIM

Inserire una scheda SIM attiva nel P1 Ultra Pro.

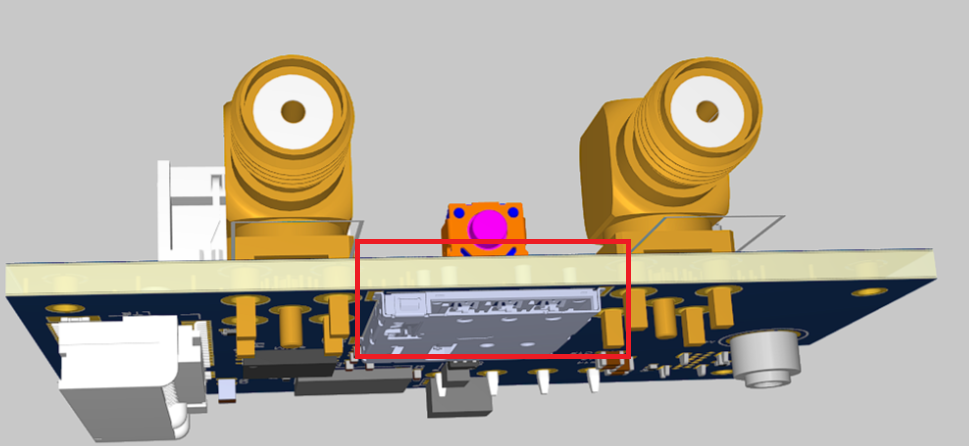

Slot della scheda SIM

Descrizione testuale di questa immagine

Render del circuito stampato del P1 Ultra Pro visto di lato. Scheda con bordo beige e lato inferiore blu, due connettori d'antenna dorati verticali sulla scheda (a sinistra e a destra), un piccolo componente rosso-arancio con il centro rosa tra di essi, un connettore bianco a sinistra e un connettore grigio in basso a sinistra, e pin dorati lungo il lato inferiore. Un rettangolo rosso evidenzia lo slot della scheda SIM, un componente metallico piatto sul lato inferiore della scheda al centro. Nessun testo visibile.

2

Collegare l'antenna

Collegare l'antenna LTE esterna.

3

Abilitare la rete mobile

Abilitare Mobile network.

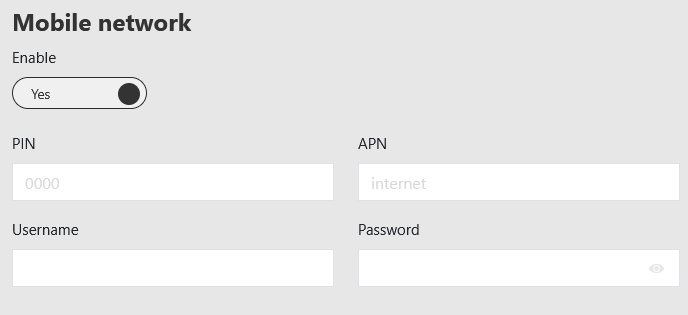

Impostazioni Mobile network

Descrizione testuale di questa immagine

Screenshot delle impostazioni Mobile network del P1 Ultra Pro. Titolo Mobile network. Enable: interruttore con l'etichetta Yes (attivo). Campi: PIN: vuoto, con un testo di esempio grigio nel campo (valore non riportato qui); APN: vuoto, con il testo segnaposto grigio internet; Username: vuoto; Password: vuoto, con un'icona a occhio.

4

Inserire l'APN

Inserire le impostazioni APN richieste dall'operatore di telefonia mobile.

5

Inserire i dati di accesso

Se l'operatore lo richiede, inserire nome utente, password e PIN della SIM.

6

Save

Salvare la configurazione e verificare che la connessione LTE sia attiva.

Le impostazioni APN necessarie dipendono dall'operatore di telefonia mobile.

5 Accedere all'interfaccia web di Reduxi

L'interfaccia web di Reduxi si può aprire in due modi:

Attivare la connessione tunnel (passaggio 3)

Descrizione testuale di questa immagine

Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.

Open configurator (passaggio 4)

Descrizione testuale di questa immagine

Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.

Schermata di accesso del Reduxi Controller

Descrizione testuale di questa immagine

Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.

Interfaccia web del controller dopo l'accesso

Descrizione testuale di questa immagine

Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.

6 Aggiungere il P1 Ultra a Reduxi

Seguire questi passaggi per aggiungere un nuovo P1 Ultra o per modificarne uno esistente.

6.1 Impostazioni di base

Accedere al Reduxi Configurator (vedere Punto 5) e fare clic su + Add device.

Il pulsante Add device

Descrizione testuale di questa immagine

Screenshot del menu a sinistra del Reduxi Configurator sotto il logo reduxi Configurator. Voci di menu: Devices (espansa, con un segno meno) contenente il pulsante '+ Add device' (con contorno); Strategies (segno più); Utility Rate Plan; Settings (segno più). Il lato destro è bianco e vuoto.

Selezionare le impostazioni di base.

Basic settings

Descrizione testuale di questa immagine

Screenshot del modulo Basic settings del Reduxi Configurator, ritagliato sul bordo destro. Campi: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sezione Include to strategy con una tabella le cui righe visibili sono Strategy (riga di intestazione) e Energy manager (le colonne a destra sono tagliate). Pulsante Back in basso a sinistra.

6.2 Impostazioni di comunicazione

Nelle impostazioni del canale di comunicazione inserire i parametri corrispondenti alla propria connessione allo smart meter.

Impostazioni di comunicazione

Descrizione testuale di questa immagine

Piccolo screenshot del modulo Communication channel del Reduxi Configurator. Il campo Connection * è un menu a discesa con il valore attuale TCP/IP e un elenco aperto con tre opzioni: TCP/IP (evidenziata), Local serial port, MQTT. Sotto l'elenco è parzialmente visibile un'etichetta Port * (tagliata).

Esempio per TCP/IP:

Esempio TCP/IP

Descrizione testuale di questa immagine

Screenshot del modulo Communication channel and device configuration del Reduxi Configurator (esempio TCP/IP). Campi: Connection *: TCP/IP (menu a discesa, con focus e contorno blu); IP *: p1wifi.local, con un pulsante nero Scan for IP a destra; Port *: 502, con un pulsante nero Test port a destra; Extended IP recovery (icona info): interruttore con l'etichetta Yes (attivo); Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (nero, a destra).

È possibile inserire p1wifi.local oppure l'indirizzo IP configurato nell'interfaccia web del P1 Ultra.

6.3 Testare la comunicazione

Fare clic su Test communication in fondo alla procedura guidata. Legge il P1 Ultra una sola volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.

Il pulsante Test communication

Descrizione testuale di questa immagine

Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.

Il pulsante Done

Descrizione testuale di questa immagine

Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.

Se il test non riesce, controllare:

• il collegamento del cavo RJ12
• la connessione Wi‑Fi
• l'indirizzo IP
• la struttura dei messaggi
• l'attivazione della porta HAN sullo smart meter

7 Controllare le letture

7.1 Last measurements

Dopo aver stabilito la comunicazione, controllare i valori in Devices nel Reduxi Configurator come ulteriore verifica.

7.2 Abilitare il controllo da parte di Reduxi

Per usare i dati del contatore nella strategia Reduxi, controllare le impostazioni del dispositivo in Devices nel Reduxi Configurator.

Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.

8 Indicatori LED e ripristino di fabbrica

8.1 Indicatori LED

Gli indicatori LED mostrano lo stato attuale del dispositivo:

8.2 Ripristino di fabbrica

Si consiglia un ripristino di fabbrica:

• quando si sostituisce lo smart meter
• quando si cambia il luogo di installazione
• quando si hanno problemi di connessione
• prima di riconfigurare il dispositivo

9 Risoluzione dei problemi

Se la comunicazione non funziona, controllare i punti seguenti.

9.1 Connessione allo smart meter

• La porta HAN/P1 deve essere attivata.
• Il cavo RJ12 deve essere collegato correttamente.
• Il cavo deve avere un cablaggio 1:1.

9.2 Accesso al convertitore

Provare ad aprire http://p1wifi.local oppure l'indirizzo IP del convertitore.

9.3 Rete locale

• Il convertitore deve trovarsi nella stessa rete del Reduxi Controller.
• Controllare l'intensità del segnale Wi‑Fi.

9.4 Configurazione

Controllare:

• l'indirizzo IP del convertitore
• la struttura dei messaggi
• il modello di smart meter selezionato

9.5 Ripristino di fabbrica

Se questi passaggi non risolvono il problema, eseguire un ripristino di fabbrica (vedere Punto 8) e configurare di nuovo il dispositivo.

9.6 Smart meter con più tipi di comunicazione HAN/P1

Alcuni smart meter supportano più tipi di comunicazione HAN/P1. In caso di problemi di comunicazione, controllare:

• se la porta HAN è attivata
• quale protocollo di comunicazione usa lo smart meter
• se nel Reduxi Configurator è stato selezionato il modello di smart meter corretto
