Come collegare my-PV AC•THOR, AC•THOR 9s e AC ELWA 2 al Reduxi controller
Integrare i regolatori di potenza e le resistenze elettriche my-PV nel Reduxi Controller tramite Modbus TCP, così l'eccedenza fotovoltaica va automaticamente nell'acqua calda e nel riscaldamento.
Descrizione testuale di questa immagine

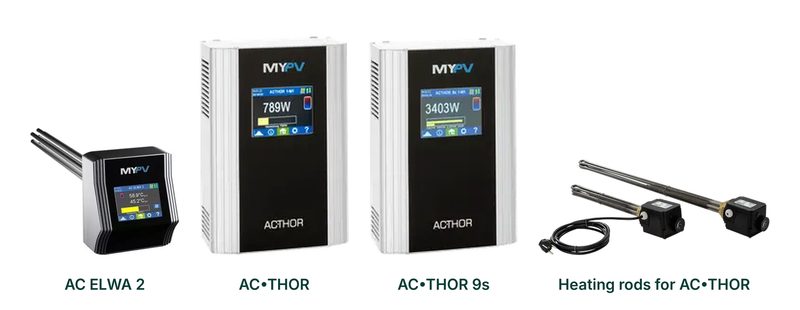

Collage fotografico su sfondo bianco di quattro prodotti my-PV, da sinistra a destra, ciascuno con un'etichetta verde scuro sotto. AC ELWA 2: un piccolo dispositivo nero con frontale argento e display a colori, con una resistenza elettrica che sporge sulla sinistra. AC•THOR: un'unità a parete alta, bianca e argento, con frontale nero, logo MYPV, display a colori che mostra 789W e il nome ACTHOR stampato sotto il display. AC•THOR 9s: lo stesso tipo di unità con il display che mostra 3403W. Resistenze elettriche per AC•THOR: due lunghe barre metalliche con scatole di collegamento nere, una con un cavo nero.
1 Documentazione tecnica
Prima della messa in servizio, leggere le istruzioni di installazione fornite con il dispositivo e il manuale d'uso my-PV aggiornato:
2 Attrezzatura necessaria
- Reduxi Controller – Stand Alone o guida DIN
- Misura della rete nel punto di connessione alla rete: se un inverter fotovoltaico è collegato a Reduxi e il suo contatore intelligente viene letto tramite l'inverter, non serve alcun contatore aggiuntivo. Se il dispositivo my-PV è l'unico dispositivo sul Reduxi Controller, installare un contatore di energia o uno smart meter – vedere l'elenco dei dispositivi supportati
- my-PV AC•THOR, AC•THOR 9s o AC ELWA 2 con il firmware più recente
- Connessione di rete (LAN o Wi‑Fi) – dispositivo my-PV e Reduxi Controller nella stessa rete, collegati tramite un router
- Laptop, tablet o smartphone con accesso a internet
3 Panoramica del sistema

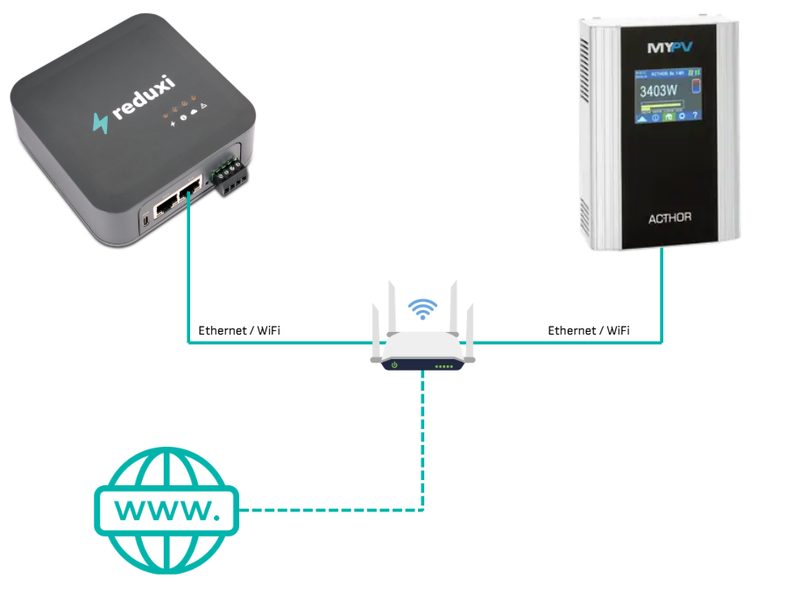

L'AC•THOR o l'AC ELWA 2 e il Reduxi Controller sono collegati alla stessa rete tramite un router. Attraverso questa rete il Reduxi Controller comunica al dispositivo my-PV, tramite Modbus TCP, quanta potenza assorbire, ad esempio l'attuale eccedenza fotovoltaica.
Descrizione testuale di questa immagine

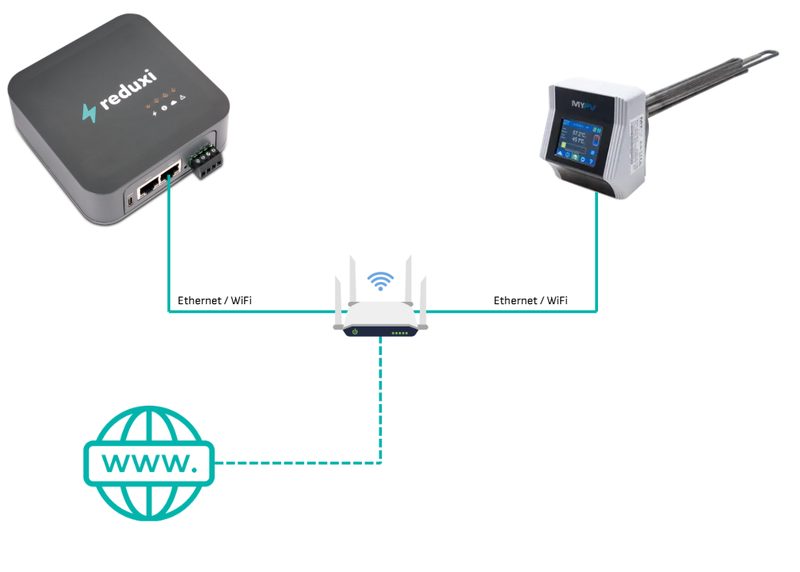

Diagramma su sfondo bianco. In alto a sinistra: un riquadro Reduxi controller grigio scuro con il logo reduxi, due porte Ethernet e una spina verde a morsetti sul lato destro. In alto a destra: un'unità my-PV ACTHOR con il logo MYPV e un display che mostra 3403W. Al centro: un router bianco con antenne e un simbolo Wi-Fi. In basso a sinistra: un'icona di globo verde acqua con il testo www. Collegamenti: una linea continua verde acqua dal Reduxi controller giù al router, con l'etichetta Ethernet / WiFi; una linea continua verde acqua dall'unità ACTHOR giù al router, con l'etichetta Ethernet / WiFi; una linea tratteggiata verde acqua dal router al globo www (internet).
Descrizione testuale di questa immagine
Diagramma su sfondo bianco. In alto a sinistra: un riquadro Reduxi controller grigio scuro con il logo reduxi, due porte Ethernet e una spina verde a morsetti sul lato destro. In alto a destra: un'unità my-PV AC ELWA 2 con il logo MYPV, un display a colori e una resistenza elettrica metallica che si estende verso l'alto a destra. Al centro: un router bianco con antenne e un simbolo Wi-Fi. In basso a sinistra: un'icona di globo verde acqua con il testo www. Collegamenti: una linea continua verde acqua dal Reduxi controller giù al router, con l'etichetta Ethernet / WiFi; una linea continua verde acqua dall'unità AC ELWA 2 giù al router, con l'etichetta Ethernet / WiFi; una linea tratteggiata verde acqua dal router al globo www (internet).

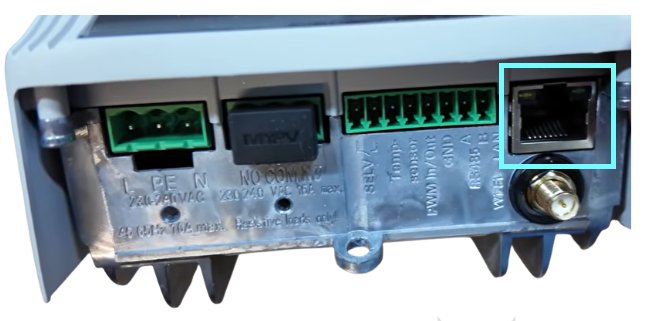

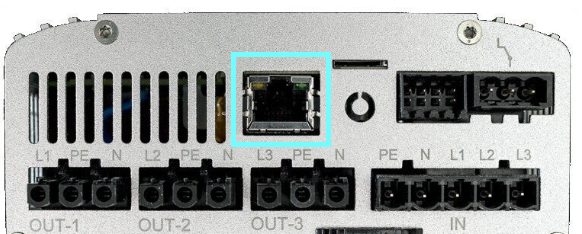

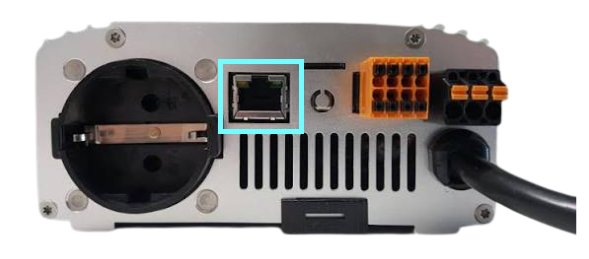

Collegare il dispositivo my-PV al router con un cavo di rete o tramite Wi‑Fi. La porta LAN (evidenziata) si trova sul lato inferiore del dispositivo:
Descrizione testuale di questa immagine
Foto del lato inferiore di un dispositivo in metallo grigio chiaro. Un riquadro ciano (azzurro) evidenzia la porta di rete (LAN) RJ45 nella parte superiore centrale. A sinistra: una presa rotonda con un contatto incassato (morsetto di messa a terra visibile). A destra della porta LAN: una piccola apertura rotonda, una morsettiera arancione a innesto con diverse aperture e un connettore a spina nero con parti arancioni. Un grosso cavo nero esce dal dispositivo sul lato destro. Fessure di ventilazione corrono lungo la parte centrale inferiore. Nell'area visibile non è stampato alcun testo.
Descrizione testuale di questa immagine
Foto del lato inferiore con i connettori di un dispositivo grigio chiaro. Un riquadro ciano (azzurro) evidenzia una porta di rete (LAN) RJ45 nella parte superiore centrale. A sinistra: fessure di ventilazione. A destra della porta LAN: un pulsante o un'apertura rotonda e due connettori a spina neri in alto. Fila inferiore di morsetti neri a vite/spina con etichette stampate: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) e IN (PE, N, L1, L2, L3). Sopra l'area della porta LAN, a destra, è visibile una piccola fessura.
Descrizione testuale di questa immagine
Foto dell'area dei morsetti sul lato inferiore di un dispositivo grigio con un riquadro ciano (azzurro) attorno alla porta di rete (LAN) RJ45 a destra. Sotto la porta c'è un connettore d'antenna dorato di tipo SMA. Da sinistra a destra: una spina verde a 3 poli contrassegnata L, PE, N e 230/240 VAC; una copertura nera con un logo MYPV sopra un connettore contrassegnato NO COMM e 230/240 VAC con l'indicazione della corrente massima; una spina verde a 8 poli con etichette ruotate sulla piastra metallica, tra cui Temp-sensor, PWM In/Out, GND, RS485 A e B, WiFi LAN.
4 Configurare il dispositivo my-PV
Preparare prima il dispositivo my-PV. Poi proseguire con il Punto 5.

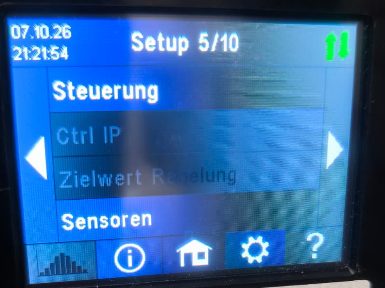

4.1 Impostare il tipo di controllo su "Modbus TCP"
Le foto mostrano un AC•THOR 9s con la lingua del display impostata su tedesco: le voci di menu si trovano nello stesso punto anche nelle altre lingue.

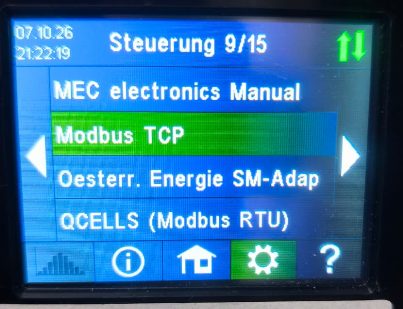

Modbus TCP. La voce selezionata è evidenziata in verde.
Descrizione testuale di questa immagine

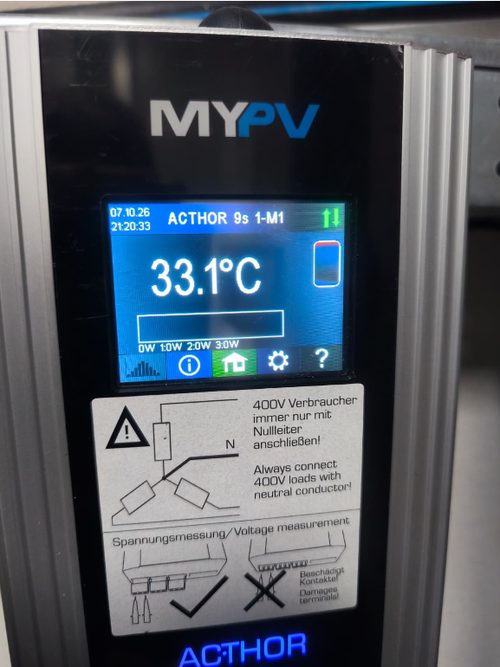

Foto del pannello frontale di un dispositivo my-PV con il logo MYPV in alto e il logo AC THOR in basso. Il display a colori mostra la schermata iniziale: data e ora 07.10.26 21:20:33, nome del dispositivo ACTHOR 9s 1-M1, frecce verdi su/giù, una grande temperatura 33.1°C, un simbolo di serbatoio a destra, una barra della potenza con scala 0W 1.0W 2.0W 3.0W. Barra delle icone in basso: barre del segnale, icona info, icona della casa (evidenziata in verde, schermata iniziale), icona dell'ingranaggio, punto interrogativo. Sotto il display un'etichetta bianca con un triangolo di avvertimento e uno schema di cablaggio riporta: 400V Verbraucher immer nur mit Nullleiter anschließen! [Collegare i carichi a 400V sempre e solo con il conduttore neutro] e Always connect 400V loads with neutral conductor!, e Spannungsmessung/Voltage measurement con uno schema di morsetto corretto con spunta e uno errato barrato (Beschädigt Kontakte / Damaged terminals).
Descrizione testuale di questa immagine
Foto del display a colori di un dispositivo, sfondo blu, testo bianco. Barra superiore: data e ora 07.10.26 21:21:54, titolo Setup 5/10, frecce verdi su/giù. Menu in tedesco: Steuerung [controllo] (evidenziato, bianco brillante), Ctrl IP (attenuato), Zielwert Regelung [regolazione del valore di destinazione] (attenuato, in parte nascosto da un riflesso), Sensoren [sensori] (bianco brillante). Una freccia bianca sul lato sinistro e una sul lato destro. Barra delle icone in basso: barre del segnale (attenuate), icona info, icona della casa, icona dell'ingranaggio (evidenziata, blu più chiaro), punto interrogativo. Il bordo destro dell'immagine è bianco.
Descrizione testuale di questa immagine
Foto del display a colori di un dispositivo, sfondo blu, testo bianco. Barra superiore: data e ora 07.10.26 21:22:19, titolo Steuerung 9/15 [Controllo 9/15], frecce verdi su/giù. Elenco del menu: MEC electronics Manual; Modbus TCP (evidenziato da una barra verde, selezionato); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Una freccia bianca sul lato sinistro e una sul lato destro. Barra delle icone in basso: barre del segnale (attenuate), icona info, icona della casa, icona dell'ingranaggio (evidenziata in verde), punto interrogativo. Il bordo destro dell'immagine è bianco.
4.2 Assegnare un indirizzo IP fisso
L'indirizzo IP dell'AC•THOR o dell'AC ELWA 2 deve essere statico. In caso contrario il Reduxi Controller perde la connessione non appena il router assegna un nuovo indirizzo. Ci sono due modi per farlo:
- Consigliato – prenotazione DHCP nel router: lasciare il dispositivo my-PV su DHCP e riservare nel router il suo indirizzo IP attuale.

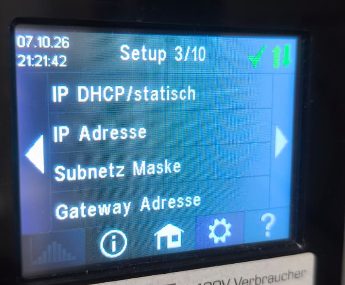

- IP statico sul dispositivo: sul display passare a Setup 3/10, impostare IP DHCP/statisch su statico e inserire IP Adresse (indirizzo IP), Subnetz Maske (subnet mask) e Gateway Adresse (indirizzo del gateway). Scegliere un indirizzo al di fuori dell'intervallo DHCP del router.
Descrizione testuale di questa immagine
Foto del piccolo display a colori di un dispositivo con sfondo blu e testo bianco. Barra superiore: data e ora 07.10.26 21:21:42, titolo Setup 3/10, una spunta verde e frecce verdi su/giù. Righe del menu in tedesco: IP DHCP/statisch [IP DHCP/statico], IP Adresse [indirizzo IP], Subnetz Maske [subnet mask], Gateway Adresse [indirizzo del gateway]. Una freccia bianca punta a sinistra sul lato sinistro e una a destra sul lato destro. Barra delle icone in basso: barre del segnale (attenuate), icona info, icona della casa, icona dell'ingranaggio, punto interrogativo. La parte inferiore dell'etichetta sotto il display è parzialmente visibile e riporta 400V Verbraucher. La parte destra dell'immagine è bianca.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
reduxi.local
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local.L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.
admin · Password: admin (impostazione di fabbrica)
Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere il dispositivo my-PV a Reduxi
6.1 Impostazioni di base

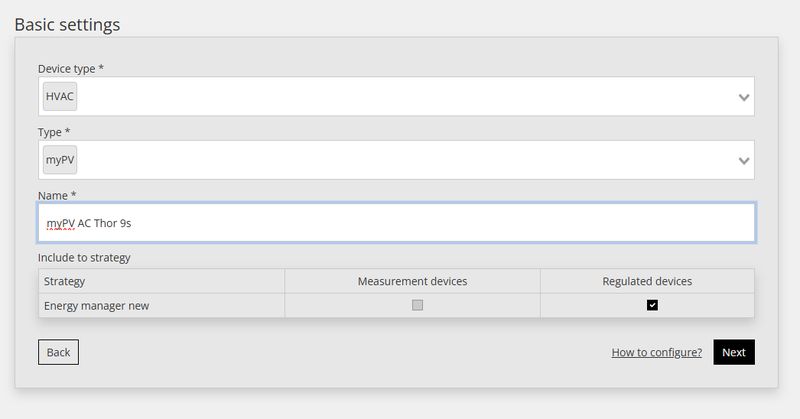

HVACType:
myPVName: un nome a scelta, ad es.
myPV AC Thor 9sInclude to strategy: spuntare Regulated devices per la strategia che deve controllare il dispositivo my-PV.
Confermare con Next.
Descrizione testuale di questa immagine
Screenshot del menu di navigazione a sinistra del Reduxi Configurator (logo reduxi Configurator in alto). La sezione Devices (espansa, segno meno) elenca due icone di dispositivo: un'icona di auto e un'icona di traliccio elettrico. Sotto di esse la voce + Add device è evidenziata da un riquadro ciano. Altre voci di menu: Strategies (segno più), Utility Rate Plan, Settings (segno più).
Descrizione testuale di questa immagine
Screenshot del passaggio della procedura guidata del Reduxi Configurator intitolato Basic settings. Device type *: HVAC (menu a discesa). Type *: myPV (menu a discesa). Name *: myPV AC Thor 9s (campo attivo, contorno blu). Sezione Include to strategy: tabella con le colonne Strategy, Measurement devices, Regulated devices. Una riga: Strategy: Energy manager new; Measurement devices: casella non spuntata (in grigio); Regulated devices: casella spuntata. Pulsanti: Back (con contorno, a sinistra), link How to configure? e Next (nero, a destra).
6.2 Impostazioni di comunicazione

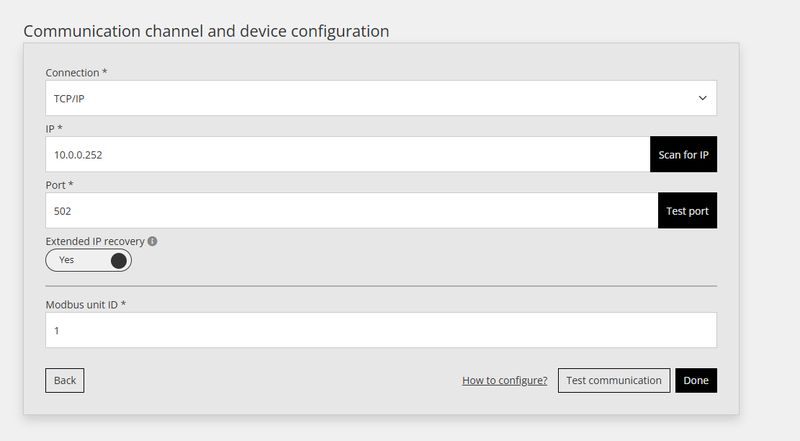

Nella finestra successiva inserire le impostazioni IP. Porta e Modbus unit ID vengono compilati automaticamente.
| Parametro | Valore |
|---|---|
| Collegamento |
TCP/IP
|
| IP | Indirizzo IP del dispositivo my-PV (fisso, vedere Punto 4.2) |
| Porta |
502 (compilato automaticamente)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (compilato automaticamente)
|
Descrizione testuale di questa immagine
Screenshot del modulo del Reduxi Configurator intitolato Communication channel and device configuration. Connection *: TCP/IP (menu a discesa). IP *: 10.0.0.252, con il pulsante nero Scan for IP. Port *: 502, con il pulsante nero Test port. Extended IP recovery (icona info): interruttore su Yes. Modbus unit ID *: 1. Pulsanti in basso: Back (con contorno, a sinistra), link How to configure?, Test communication (con contorno) e Done (nero).
502 è raggiungibile.
6.3 Testare la comunicazione
Fare clic su Test communication per verificare se il Reduxi Controller riesce a leggere i dati dal dispositivo my-PV.
Descrizione testuale di questa immagine

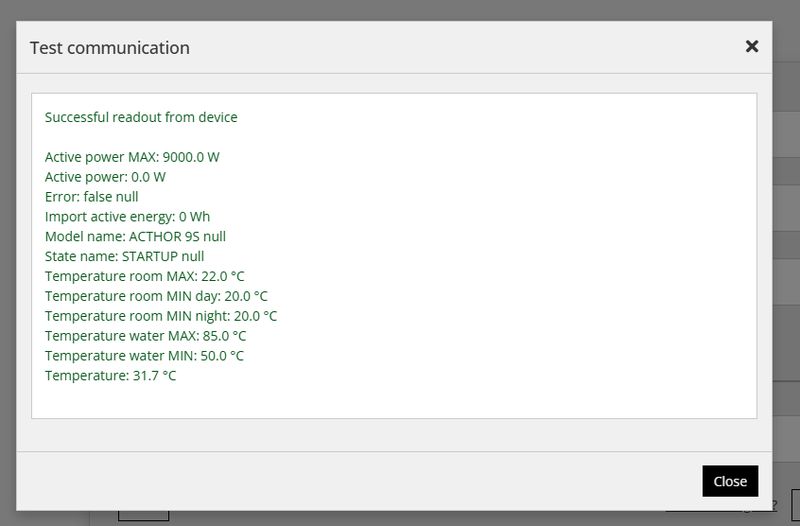

Screenshot della finestra Test communication del Reduxi Configurator (X di chiusura in alto a destra) mostrata sopra una pagina oscurata. Messaggio in testo verde: Successful readout from device. Valori elencati: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Pulsante: Close (nero, in basso a destra).
502), l'indirizzo IP e il tipo di controllo Modbus TCP sul dispositivo my-PV. Poi ripetere il test. Se il ping nel risultato ha esito positivo, la connessione di rete funziona e la causa è la porta o l'impostazione Modbus sul dispositivo my-PV. Vedere anche Problemi comuni.
Descrizione testuale di questa immagine

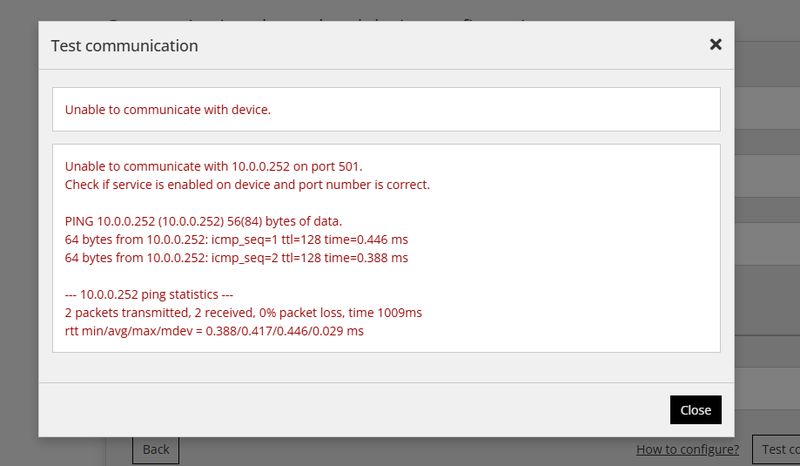

Screenshot della finestra Test communication del Reduxi Configurator (X di chiusura in alto a destra) sopra una pagina oscurata. Primo riquadro con testo rosso: Unable to communicate with device. Secondo riquadro con testo rosso: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Pulsante: Close (nero). Dietro la finestra sono parzialmente visibili i pulsanti Back, How to configure e Test communication.
7 Controllare le letture e abilitare il controllo
7.1 Controllare le letture
Nell'interfaccia web di Reduxi aprire Devices → [nome del dispositivo my-PV] → Last measurement.
Descrizione testuale di questa immagine

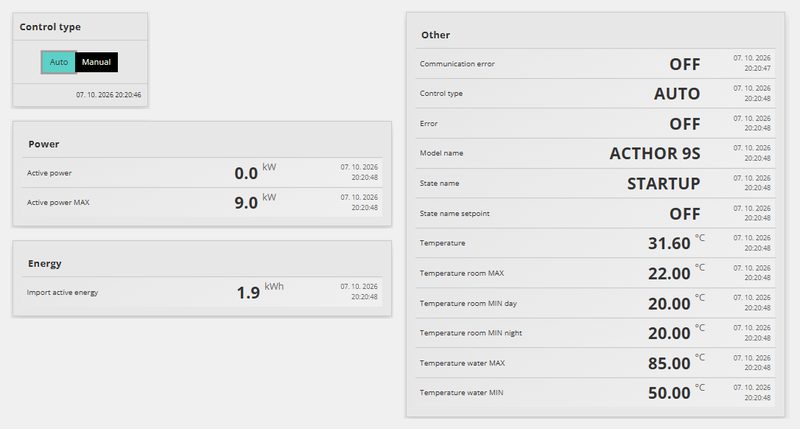

Screenshot della pagina delle letture del dispositivo my-PV. Colonna a sinistra: scheda Control type con interruttore Auto (selezionato, turchese) e Manual (nero), data e ora 07. 10. 2026 20:20:46. Scheda Power: Active power 0.0 kW; Active power MAX 9.0 kW. Scheda Energy: Import active energy 1.9 kWh. Scheda a destra Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Ogni valore ha una data e ora del 07. 10. 2026 intorno alle 20:20:48.
| Cosa si vede | Significato |
|---|---|
| Communication error OFF, i valori vengono letti | La comunicazione funziona. |
| Communication error ON, tutti i valori sono 0 | Nessuna comunicazione: le impostazioni non corrispondono. Controllare il Punto 4 e il Punto 6.2, oppure vedere Problemi comuni. |
7.2 Abilitare il controllo da parte di Reduxi
Nel riquadro Control type della vista del dispositivo selezionare Auto. Solo così i comandi della strategia Reduxi raggiungono il dispositivo my-PV. Con Manual il dispositivo non è controllato dalla strategia.
Passo successivo: scegliere e configurare la strategia – vedere Strategie per il Reduxi Controller in Articoli correlati.
✓ Riepilogo
Preparazione (Punti 1–3): Tenere a portata di mano il manuale my-PV, un Reduxi Controller, la misura della rete (smart meter dell'inverter fotovoltaico o un contatore separato) e un my-PV AC•THOR, AC•THOR 9s o AC ELWA 2. Il dispositivo my-PV e il controller si trovano nella stessa rete tramite un router.
Dispositivo my-PV (Punto 4): Impostare il tipo di controllo su Modbus TCP sul display (o nell'interfaccia web my-PV) e riservare un indirizzo IP fisso nel router.
Aggiunta a Reduxi (Punti 5–6): Aprire l'interfaccia web di Reduxi tramite l'app (tunnel) o un browser, aggiungere device type HVAC / type myPV, inserire l'IP (porta 502, Modbus unit ID 1) ed eseguire il test di comunicazione.
Messa in servizio (Punto 7): Controllare l'ultima misura (communication error OFF), impostare il tipo di controllo su Auto e configurare la strategia. La misura della rete (smart meter dell'inverter fotovoltaico o un contatore separato) deve essere già configurata.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test non riesce con "Unable to communicate … on port 501", il ping ha esito positivo |
La rete funziona, ma la porta è sbagliata oppure Modbus TCP non è attivo. Impostare la porta su 502 e verificare che il tipo di controllo sul dispositivo my-PV sia Modbus TCP.
|
| Il test non riesce, il ping non ha esito positivo | Il dispositivo my-PV non è raggiungibile: controllare l'indirizzo IP e che dispositivo e controller si trovino nella stessa rete. |
| La connessione funzionava, poi si è interrotta | Probabilmente il dispositivo my-PV ha ricevuto un nuovo indirizzo IP dal router. Riservare un IP fisso nel router e inserirlo nell'interfaccia web di Reduxi. |
| Le letture vengono mostrate, ma il dispositivo non segue la strategia |
Impostare il tipo di controllo su Auto, verificare che Regulated devices sia spuntato per la strategia, che una strategia sia attiva e che la misura della rete fornisca valori.
|
| Il dispositivo my-PV riceve setpoint in conflitto | Assicurarsi che il dispositivo non sia controllato direttamente anche da un inverter o da un sistema di accumulo: solo il Reduxi Controller imposta la potenza. |
Non è possibile aprire il controller tramite reduxi.local
|
Inserire invece l'indirizzo IP del controller (elenco dei dispositivi del router o app Reduxi → Reduxi devices) oppure usare la connessione tunnel nell'app Reduxi. |
