Come collegare Fronius Wattpilot (OCPP) al Reduxi controller
Collegare la wallbox Fronius Wattpilot al Reduxi Controller tramite OCPP 1.6J, in modo che il Controller possa monitorare e controllare la ricarica con l'eccedenza fotovoltaica e la gestione del carico.
Descrizione testuale di questa immagine

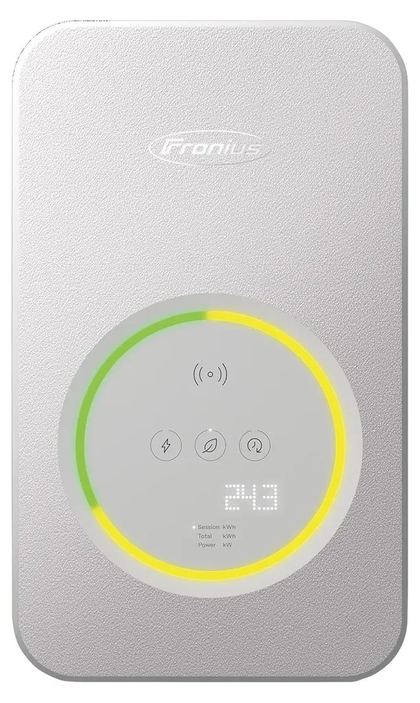

Foto del prodotto: unità a parete Fronius Wattpilot su sfondo bianco: un involucro rettangolare grigio chiaro con angoli arrotondati e superficie texturizzata. Il logo Fronius si trova vicino al bordo superiore. Nella parte inferiore c'è un pannello rotondo con un anello luminoso verde in alto a sinistra e giallo a destra e in basso. All'interno dell'anello: un simbolo wireless, tre icone rotonde (fulmine, foglia, indicatore), un display a matrice di punti che mostra 243 e tre minuscole righe di testo, Session kWh, Total kWh, Power kW.
Descrizione testuale di questa immagine

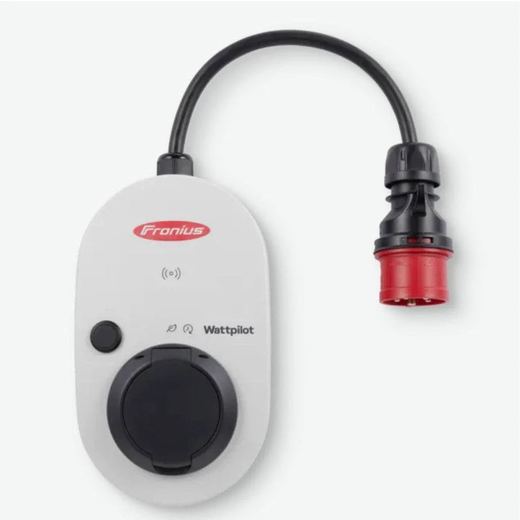

Foto del prodotto: un Fronius Wattpilot su sfondo chiaro. Un involucro ovale arrotondato grigio chiaro con il logo rosso Fronius in alto, un piccolo simbolo wireless/RFID sotto, un pulsante nero rotondo a sinistra, la scritta Wattpilot con due piccole icone e una presa di ricarica Type 2 nera con sportellino in basso. Un cavo nero esce dalla parte superiore dell'involucro formando un'ansa e termina a destra con una spina CEE nera e rossa. La parte destra dell'immagine è bianca.
1 Documentazione tecnica
Il Fronius Wattpilot supporta OCPP 1.6J (Open Charge Point Protocol, JSON su WebSocket). In questa configurazione il Reduxi Controller funziona da server OCPP locale (central system) e il Wattpilot si collega ad esso come charge point, senza bisogno di un servizio cloud.
ws:// (locale)Documenti del produttore:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – messaggi OCPP supportati, parametri di configurazione e attivazione nell'app
- Open Charge Alliance – specifica OCPP 1.6
2 Attrezzatura necessaria
- Fronius Wattpilot, installato e messo in servizio da un elettricista qualificato
- Wattpilot collegato alla stessa rete locale del Reduxi Controller (Wi‑Fi o LAN tramite router)
- Smartphone con l'app Fronius Solar.wattpilot, collegato al Wattpilot
- Reduxi Controller con un indirizzo IP fisso noto (ad es.
192.168.31.73) – mostrato nel Reduxi Configurator come Controller OCPP JSON 1.6 URL quando si aggiunge il dispositivo, oppure nel router - Numero di serie del Wattpilot (indicato nell'app e sulla targhetta, ad es.
91099800) - Laptop o tablet con accesso a internet per il Reduxi Configurator
3 Panoramica del sistema
Il Wattpilot apre una connessione WebSocket verso il Reduxi Controller e si identifica con il proprio numero di serie. Il Controller assegna la connessione al dispositivo con lo stesso device identifier, poi legge le misure e invia i limiti di ricarica.
| Componente | Ruolo | Indirizzo / impostazione |
|---|---|---|
| Reduxi Controller | Server OCPP (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Client OCPP (charge point) | Si collega all'URL indicato sopra + il proprio numero di serie |
| URL completo usato dal Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (non crittografato) oppure wss://. Il Reduxi Controller usa ws://. I server OCPP esterni richiedono sempre wss://.4 Configurare OCPP nell'app Wattpilot
4.1 Abilitare OCPP
Descrizione testuale di questa immagine

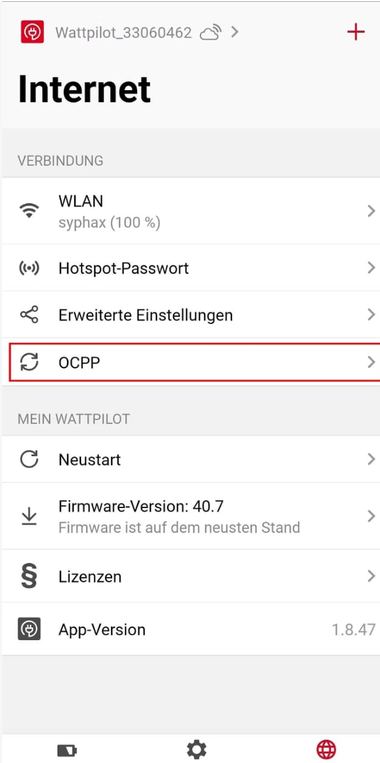

Screenshot della schermata di un'app per telefono intitolata Internet. Intestazione: nome del dispositivo Wattpilot_33060462 con un'icona di nuvola e una freccia, icona più rossa a destra. Sezione VERBINDUNG [Connessione]: WLAN [Wi-Fi] con la rete syphax (100 %); Hotspot-Passwort [Password dell'hotspot]; Erweiterte Einstellungen [Impostazioni avanzate]; OCPP (evidenziato da un rettangolo rosso). Sezione MEIN WATTPILOT [Il mio Wattpilot]: Neustart [Riavvio]; Firmware-Version: 40.7 con il testo Firmware ist auf dem neusten Stand [Il firmware è aggiornato]; Lizenzen [Licenze]; App-Version 1.8.47. Ogni riga tranne App-Version ha una freccia a destra. Barra in basso: icona della batteria, icona dell'ingranaggio, icona del globo (rossa, selezionata). La parte destra dell'immagine è bianca.
4.2 Impostazioni del server OCPP
Toccare OCPP-Server e inserire i valori seguenti:
| Campo (DE / EN) | Valore |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | vuoto |
| Passwort / Password | vuoto |
| Host | Indirizzo IP del Reduxi Controller, ad es. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obbligatorio |
L'app mostra quindi l'indirizzo completo, ad es. ws://192.168.31.73/ocpp/1.6/json/91099800. Toccare Änderungen speichern / Save. L'URL del Controller è mostrato anche nel Reduxi Configurator (vedere Punto 6.2).
Descrizione testuale di questa immagine

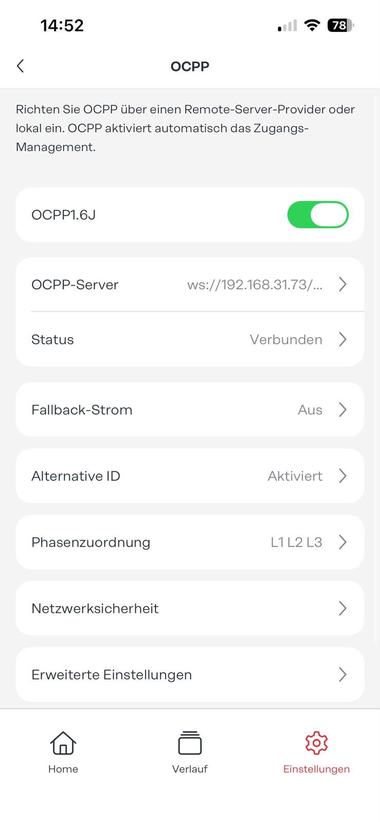

Screenshot della schermata di un'app per telefono (barra di stato: ora 14:52, segnale, Wi-Fi, batteria 78) intitolata OCPP, con una freccia indietro in alto a sinistra. Testo introduttivo in tedesco: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Configurare OCPP tramite un provider di server remoto o in locale. OCPP attiva automaticamente la gestione degli accessi.] Righe delle impostazioni: OCPP1.6J: interruttore attivo (verde); OCPP-Server: ws://192.168.31.73/... con freccia; Status: Verbunden [Connesso] con freccia; Fallback-Strom [Corrente di riserva]: Aus [Off]; Alternative ID: Aktiviert [Attivato]; Phasenzuordnung [Assegnazione delle fasi]: L1 L2 L3; Netzwerksicherheit [Sicurezza di rete] con freccia; Erweiterte Einstellungen [Impostazioni avanzate] con freccia. Barra di navigazione in basso: Home, Verlauf [Cronologia], Einstellungen [Impostazioni] (selezionato, icona dell'ingranaggio rossa). La parte destra dell'immagine è bianca.
Descrizione testuale di questa immagine

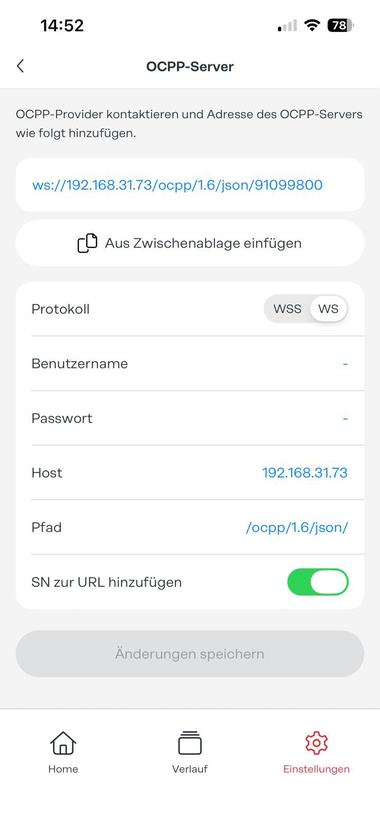

Screenshot della schermata di un'app per telefono (barra di stato: ora 14:52, segnale, Wi-Fi, batteria 78) intitolata OCPP-Server, con una freccia indietro in alto a sinistra. Testo introduttivo in tedesco: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Contattare il provider OCPP e aggiungere l'indirizzo del server OCPP come segue.] Testo del link blu in un riquadro: ws://192.168.31.73/ocpp/1.6/json/91099800. Pulsante: Aus Zwischenablage einfügen [Incolla dagli appunti]. Elenco delle impostazioni: Protokoll: interruttore WSS / WS con WS selezionato; Benutzername [Nome utente]: - (trattino, vuoto); Passwort [Password]: - (trattino, vuoto); Host: 192.168.31.73; Pfad [Percorso]: /ocpp/1.6/json/; SN zur URL hinzufügen [Aggiungere il numero di serie all'URL]: interruttore attivo (verde). Sotto: un pulsante grigio Änderungen speichern [Salva modifiche] (inattivo). Barra di navigazione in basso: Home, Verlauf [Cronologia], Einstellungen [Impostazioni] (selezionato, icona dell'ingranaggio rossa). La parte destra dell'immagine è bianca.
4.3 Altre opzioni OCPP
| Opzione | Raccomandazione |
|---|---|
| Status | Mostra Not connected, Started, Connected oppure Connected and accepted. Dopo l'aggiunta del dispositivo in Reduxi deve mostrare Verbunden / Connected. |
| Fallback-Strom / Fallback current | Corrente di ricarica usata dal Wattpilot se la connessione OCPP verso il Controller viene persa. Impostare un valore sicuro per l'allacciamento domestico. |
| Phasenzuordnung / Phase assignment | Assegnazione delle fasi del Wattpilot alle fasi di rete (ad es. L1 L2 L3). Deve corrispondere al cablaggio, in modo che la gestione del carico riduca la fase corretta. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Lasciare invariato. |
5 Accedere all'interfaccia web di Reduxi
Il Reduxi Configurator si può aprire da remoto tramite la connessione tunnel nell'app Reduxi oppure in locale in un browser web nella stessa rete. Entrambi i modi portano alla stessa interfaccia web.
Da remoto
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://192.168.31.73) oppure http://reduxi.local.admin · Password: admin (impostazione di fabbrica).Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
ws://<Controller IP>/ocpp/1.6/json.6 Aggiungere il Wattpilot a Reduxi
6.1 Impostazioni di base
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). In Include to strategy lasciare selezionato Energy manager → Regulated devices, poi fare clic su Next.Descrizione testuale di questa immagine

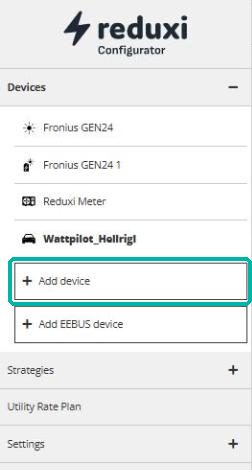

Screenshot del menu a sinistra del Reduxi Configurator (logo reduxi con la parola Configurator in alto). Sezione Devices (espansa, segno meno) con le voci: Fronius GEN24 (icona del sole), Fronius GEN24 1 (icona dell'inverter), Reduxi Meter (icona del contatore), Wattpilot (icona dell'auto, in grassetto, la voce corrente). Sotto: un pulsante + Add device, evidenziato da un rettangolo turchese, e un pulsante + Add EEBUS device. Altre voci di menu: Strategies (segno più), Utility Rate Plan, Settings (segno più). La parte destra dell'immagine è bianca.
Descrizione testuale di questa immagine

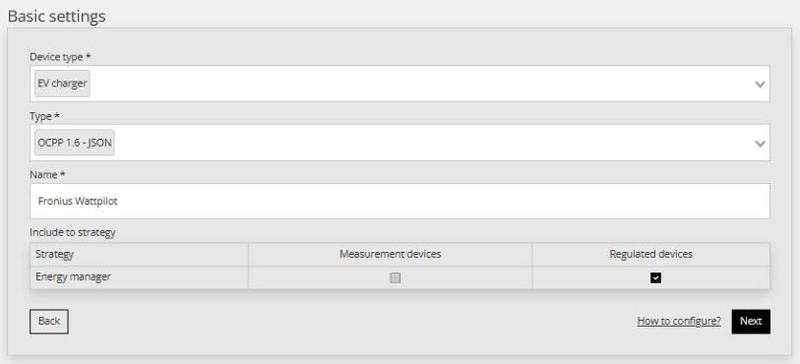

Screenshot del passaggio della procedura guidata del Reduxi Configurator intitolato Basic settings. Device type *: EV charger (menu a discesa). Type *: OCPP 1.6 - JSON (menu a discesa). Name *: Fronius Wattpilot. Sezione Include to strategy: tabella con le colonne Strategy, Measurement devices, Regulated devices. Una riga: Strategy: Energy manager; Measurement devices: casella non spuntata (in grigio); Regulated devices: casella spuntata. Pulsanti: Back (con contorno, a sinistra), link How to configure? e Next (nero, a destra).
6.2 Impostazioni di comunicazione
| Campo | Valore |
|---|---|
| Identificativo del dispositivo |
Numero di serie del Wattpilot, ad es. 91099800 – esattamente il numero alla fine dell'URL nell'app |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE oppure Manual override con la corrente di protezione, ad es. 32 A (22 kW) o 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | vuoto – serve solo se in parallelo si usa un backend OCPP esterno |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | sola lettura, ad es. ws://192.168.31.73/ocpp/1.6/json – è l'indirizzo inserito nell'app (vedere Punto 4.2) |
Wattpilot_91099800 → 91099800) e alla fine dell'URL OCPP. Senza l'identificativo corretto il Controller non può assegnare la connessione OCPP in arrivo e non mostra alcun dato.Descrizione testuale di questa immagine

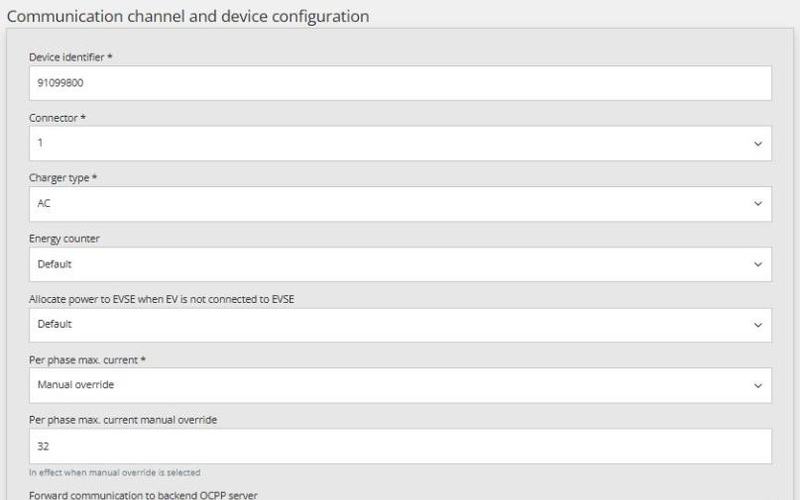

Screenshot della parte superiore del modulo Communication channel and device configuration del Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (menu a discesa). Charger type *: AC (menu a discesa). Energy counter: Default (menu a discesa). Allocate power to EVSE when EV is not connected to EVSE: Default (menu a discesa). Per phase max. current *: Manual override (menu a discesa). Per phase max. current manual override: 32; testo di aiuto: In effect when manual override is selected. L'etichetta successiva, Forward communication to backend OCPP server, è tagliata sul bordo inferiore.
Controllare i valori e fare clic su Done per salvare il dispositivo.
Descrizione testuale di questa immagine

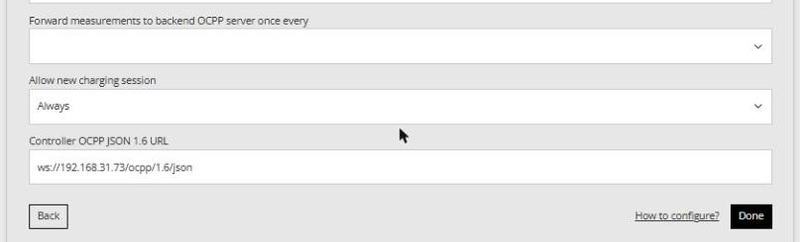

Screenshot della parte inferiore del modulo Communication channel and device configuration del Reduxi Configurator. Forward measurements to backend OCPP server once every: menu a discesa vuoto. Allow new charging session: Always (menu a discesa). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Pulsanti: Back (con contorno, a sinistra), link How to configure? e Done (nero, a destra). Vicino al centro è visibile la freccia del puntatore del mouse.
6.3 Testare la comunicazione
Con OCPP il Wattpilot si collega da solo al Controller: non serve l'indirizzo IP del Wattpilot. Aprire di nuovo il dispositivo (Devices → [Wattpilot] → Details) e fare clic su Test communication in basso a destra.
1 e Device identifier deve mostrare il numero di serie del Wattpilot. La prova definitiva sono i valori in tempo reale in Last measurements.Descrizione testuale di questa immagine

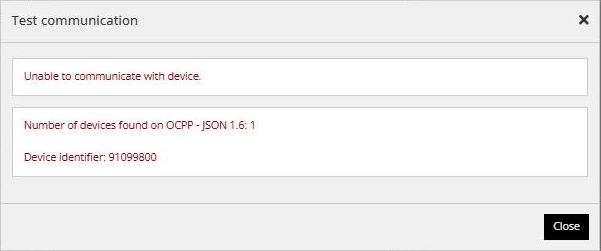

Screenshot della finestra Test communication del Reduxi Configurator (X di chiusura in alto a destra). Primo riquadro con testo rosso: Unable to communicate with device. Secondo riquadro con testo rosso: Number of devices found on OCPP - JSON 1.6: 1, poi Device identifier: 91099800. Pulsante: Close (nero, in basso a destra). Il bordo destro dell'immagine è bianco.
- Number of devices found on OCPP – JSON 1.6 indica quanti caricatori sono collegati al Controller tramite OCPP.
-
Device identifier deve mostrare il numero di serie del Wattpilot (ad es.
91099800). Se non compare, il Wattpilot non è collegato: controllare le impostazioni dell'app (vedere Punto 4.2). - Nell'app Wattpilot lo stato OCPP deve mostrare Verbunden / Connected.
- Verifica finale: valori in tempo reale e Communication error =
OFF(vedere Punto 7).
7 Controllare le letture
Aprire Devices → [Wattpilot] → Last measurements:
Descrizione testuale di questa immagine

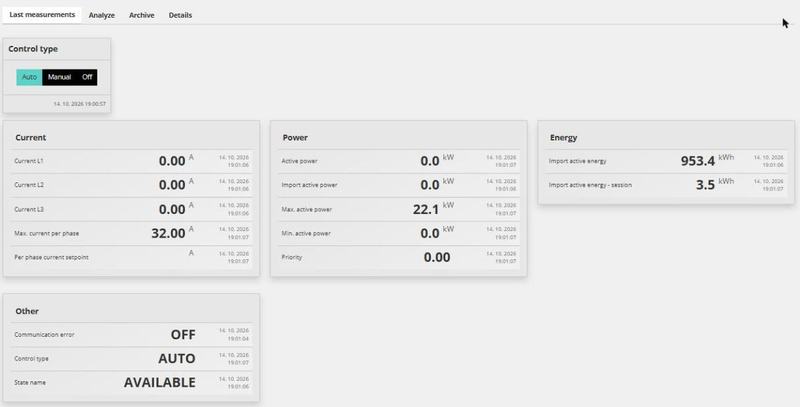

Screenshot della pagina del dispositivo Reduxi con le schede Last measurements (selezionata), Analyze, Archive, Details. Scheda Control type: interruttore con Auto (selezionato, turchese), Manual, Off (nero); data e ora 14. 10. 2026 19:00:57. Scheda Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (nessun valore, unità A). Scheda Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Scheda Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Scheda Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Ogni valore ha una data e ora del 14. 10. 2026 intorno alle 19:01. In alto a destra c'è il puntatore del mouse.
| Valore | Significato |
|---|---|
| Control type |
Auto = controllato dalla strategia Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Corrente di ricarica per fase |
| Max. current per phase | Corrente massima del caricatore (ad es. 32 A) |
| Active power / Max. active power | Potenza di ricarica attuale e potenza massima (ad es. 22.1 kW) |
| Import active energy / session | Energia totale caricata ed energia della sessione in corso |
| Communication error | Deve essere OFF
|
| State name | Stato attuale del caricatore, ad es. AVAILABLE quando non è collegata alcuna auto |
✓ Riepilogo
Preparazione (Punti 1–3): Wattpilot e Reduxi Controller nella stessa rete, Controller con IP fisso, numero di serie del Wattpilot a portata di mano.
App Wattpilot (Punto 4): abilitare OCPP1.6J, protocollo WS, host = IP del Controller, percorso /ocpp/1.6/json/, “SN zur URL hinzufügen” attivo (obbligatorio).
Aggiunta a Reduxi (Punti 5–6): EV charger · OCPP 1.6 - JSON, device identifier = numero di serie, connector 1, AC.
Messa in servizio (Punto 7): l'app mostra “Connected”, Reduxi mostra i valori in tempo reale e communication error OFF.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Lo stato nell'app resta “Started” / “Not connected” | Verificare che “SN zur URL hinzufügen” sia attivo, poi l'host (IP del Controller), il protocollo WS (non WSS), il percorso /ocpp/1.6/json/ e che entrambi i dispositivi si trovino nella stessa rete. |
| L'app mostra “Connected”, ma Reduxi non mostra dati | Il device identifier in Reduxi deve corrispondere esattamente al numero di serie alla fine dell'URL (ad es. 91099800). “SN zur URL hinzufügen” deve essere attivo. |
| Connessione persa dopo il riavvio del router | Il Controller ha ricevuto un nuovo indirizzo IP. Riservare un IP fisso nel router e aggiornare l'host nell'app. |
| Comportamento di ricarica indesiderato quando il Controller è offline | Impostare una Fallback current nel menu OCPP dell'app (vedere Punto 4.3). |
| La gestione del carico riduce la fase sbagliata | Controllare l'assegnazione delle fasi nell'app e in Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| L'auto non inizia la ricarica | OCPP attiva la gestione degli accessi: controllare che in Reduxi Allow new charging session = Always. |
