Come collegare l'inverter ibrido FOX ESS G-Max C&I al Reduxi controller
Collegare un inverter ibrido FOX ESS G-Max C&I al Reduxi Controller tramite Modbus TCP/IP, attivare il controllo remoto sull'inverter e aggiungerlo nel Configurator.
Descrizione testuale di questa immagine

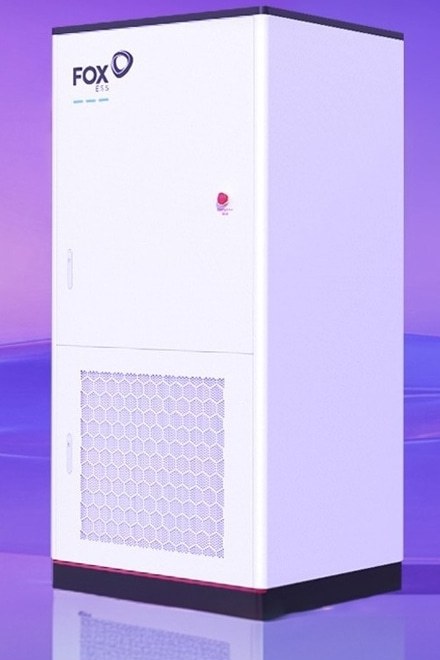

Foto (render del prodotto) di un armadio bianco alto, visto di tre quarti su uno sfondo sfumato viola con pavimento riflettente. Il logo 'FOX ESS' è stampato in alto a sinistra sulla porta anteriore, con tre brevi trattini ciano sotto. Un piccolo pulsante o contrassegno rosso rotondo con testo minuscolo si trova a destra della porta superiore. La parte inferiore del frontale ha una griglia di ventilazione a motivo esagonale e uno zoccolo scuro. Entrambe le porte hanno una piccola maniglia verticale sul bordo sinistro.
1 Documentazione tecnica
Il FOX ESS G-Max è un inverter ibrido C&I. Il Reduxi Controller comunica con esso tramite la rete locale con Modbus TCP/IP, legge i valori misurati e invia i comandi delle strategie Reduxi. Le impostazioni sull'inverter si effettuano direttamente nella sua interfaccia.
Documenti del produttore:
- Sito web FOX ESS – informazioni sul prodotto e contatti (web, EN)
- Download FOX ESS – schede tecniche, manuali e altri documenti (web, EN)
2 Attrezzatura necessaria
- Reduxi Controller (installato e online)
- Inverter ibrido FOX ESS G-Max, messo in servizio
- Collegamento LAN dell'inverter alla stessa rete del Reduxi Controller (router o switch)
- Accesso all'interfaccia dell'inverter per modificare le impostazioni di rete e il tipo di controllo
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Panoramica del sistema e cablaggio
Il Reduxi Controller e l'inverter comunicano tramite la rete locale. Non serve alcun gateway aggiuntivo. Il router collega inoltre il sistema a internet.
Descrizione testuale di questa immagine

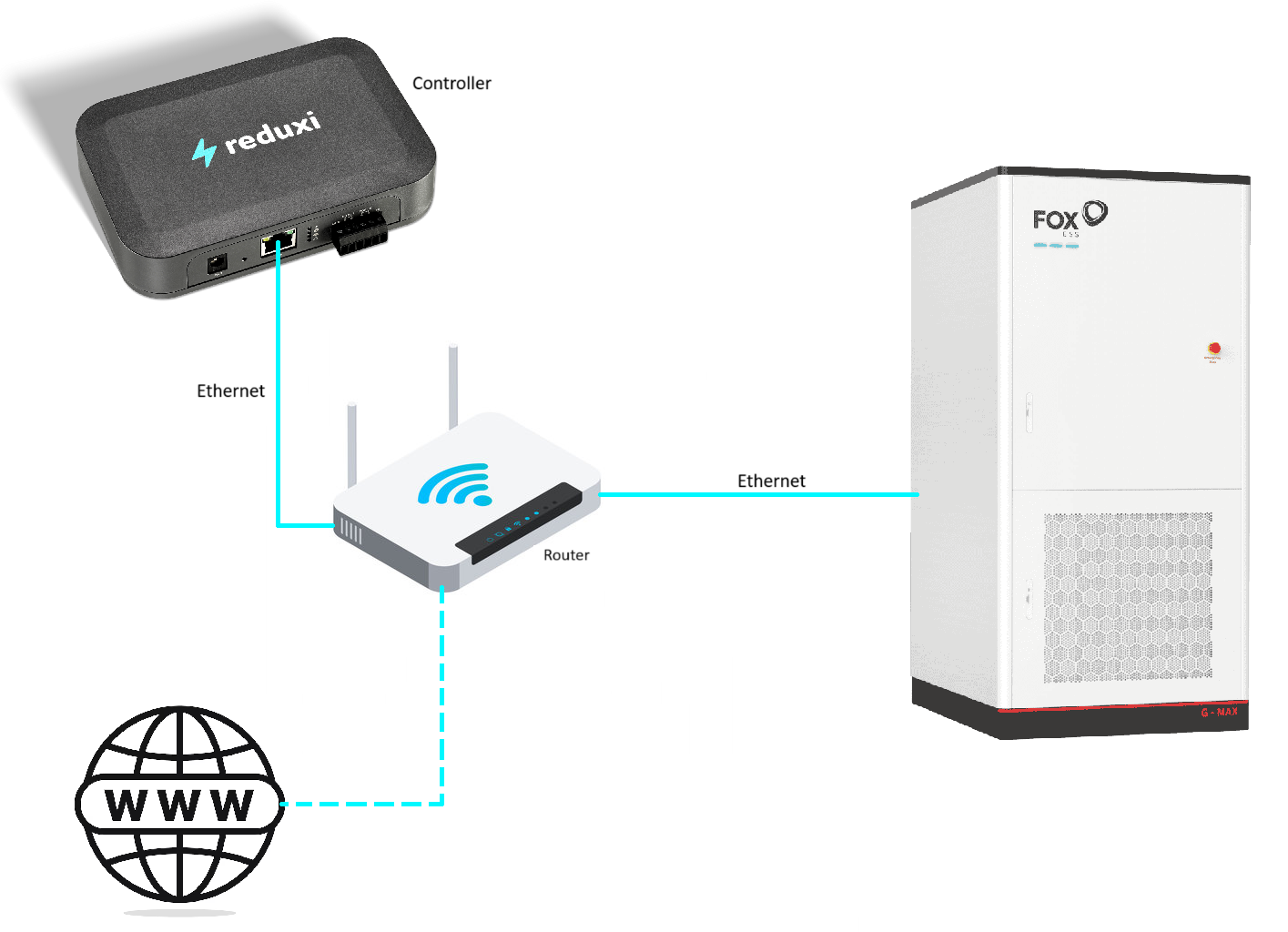

Diagramma del collegamento di rete. In alto a sinistra: il Reduxi controller (riquadro grigio scuro con il logo reduxi, etichetta 'Controller'), con un cavo Ethernet (linea ciano, etichetta 'Ethernet') che scende verso un router Wi-Fi (etichetta 'Router'). Dal router una seconda linea ciano con l'etichetta 'Ethernet' va verso destra fino a un armadio bianco alto con il logo FOX ESS e la dicitura G-MAX (il FOX ESS G-Max). Dal router una linea ciano tratteggiata scende verso un'icona di globo con il testo 'WWW' in basso a sinistra (internet).
| Collegamento | Da | To | Nota |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Stessa rete dell'inverter |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Porta 502, indirizzo IP statico |
| LAN | Router | Internet | Necessario per Reduxi Cloud e l'app |
4 Configurare l'inverter
Prima che Reduxi possa collegarsi servono due impostazioni sull'inverter. Entrambe si effettuano direttamente nell'interfaccia dell'inverter.
4.1 Impostare un indirizzo IP statico
Descrizione testuale di questa immagine

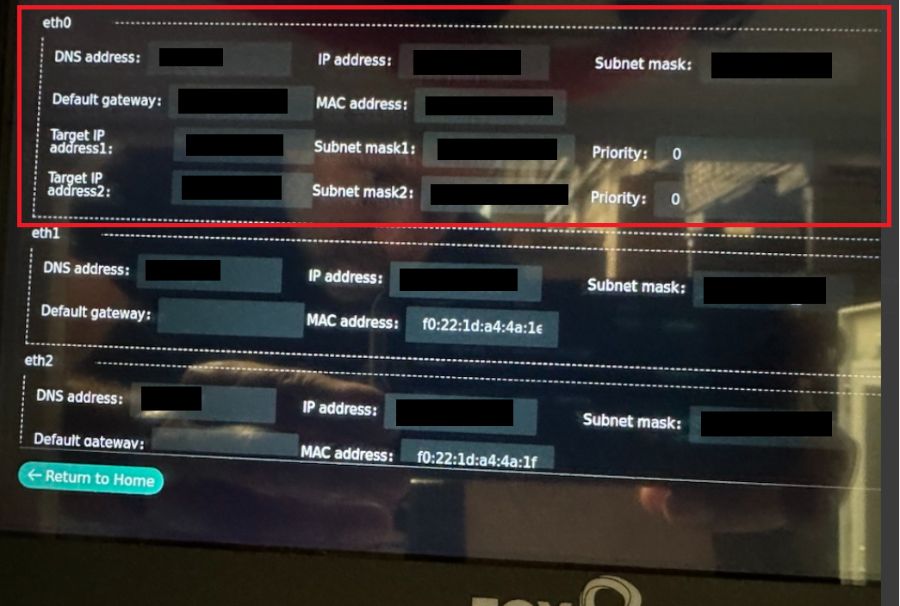

Foto di un touchscreen scuro del FOX ESS G-Max (logo 'FOX' parzialmente visibile in basso) che mostra una pagina delle impostazioni di rete con riflessi sul vetro. Tre blocchi: eth0 (evidenziato da un rettangolo rosso), eth1 ed eth2. Campi di eth0: DNS address (oscurato), IP address (oscurato), Subnet mask (oscurato), Default gateway (oscurato), MAC address (oscurato), Target IP address1 (oscurato), Subnet mask1 (oscurato), Priority: 0, Target IP address2 (oscurato), Subnet mask2 (oscurato), Priority: 0. Campi di eth1: DNS address (oscurato), IP address (oscurato), Subnet mask (oscurato), Default gateway (vuoto), MAC address: f0:22:1d:a4:4a:1(ultimo carattere tagliato). Campi di eth2: DNS address (oscurato), IP address (oscurato), Subnet mask (oscurato), Default gateway (vuoto), MAC address: f0:22:1d:a4:4a:1f. In basso a sinistra c'è un pulsante verde acqua 'Return to Home'.
4.2 Attivare il controllo remoto
5 Accedere all'interfaccia web di Reduxi
Il dispositivo si aggiunge nel Configurator, l'interfaccia web del Reduxi Controller. Non si aggiunge nell'app Reduxi né in Reduxi Cloud. Si può aprire in due modi:
Consigliato
http://reduxi.local.Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
reduxi.app) aprire il sito, poi Manage location → OEM devices → Activate tunnel connection, confermare con OK e attendere circa 30 secondi. Poi fare clic su Go to controller. Il Configurator si apre in una nuova scheda senza password.http://reduxi.local. L'indirizzo IP si trova nell'elenco dei dispositivi del router o nell'app in Reduxi devices.admin · Password admin (impostazione di fabbrica). Se è stata modificata durante l'installazione, usare quella. Non è la password dell'account Reduxi.Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Si dovrebbe vedere questo:
Descrizione testuale di questa immagine

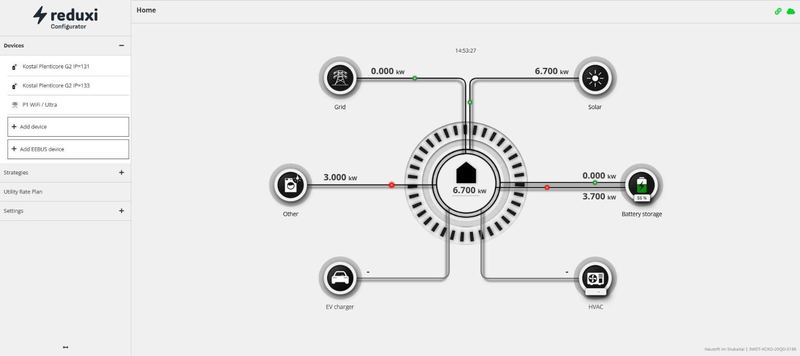

Screenshot della pagina Home del Reduxi Configurator. Menu a sinistra con il logo reduxi Configurator; sezione Devices (espansa) con le voci Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 e P1 WiFi / Ultra, poi i pulsanti Add device e Add EEBUS device; sotto: Strategies (+), Utility Rate Plan, Settings (+). Barra superiore: titolo Home, icona di collegamento verde e icona di cloud verde a destra. Area principale: ora 14:53:27 e un diagramma del flusso di energia con al centro una casa che mostra 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW e 3.700 kW, EV charger (trattino) e HVAC (trattino). Piccolo testo a piè di pagina in basso a destra.
admin non è quello dell'account Reduxi. reduxi.local funziona solo nella stessa rete del controller.6 Aggiungere il dispositivo a Reduxi
Aprire prima il Configurator, vedere Punto 5. Il dispositivo si aggiunge con la procedura guidata in due passaggi.
6.1 Impostazioni di base
FOX ESS G-Max. Selezionare le strategie a cui l'inverter deve partecipare, poi fare clic su Next.Descrizione testuale di questa immagine

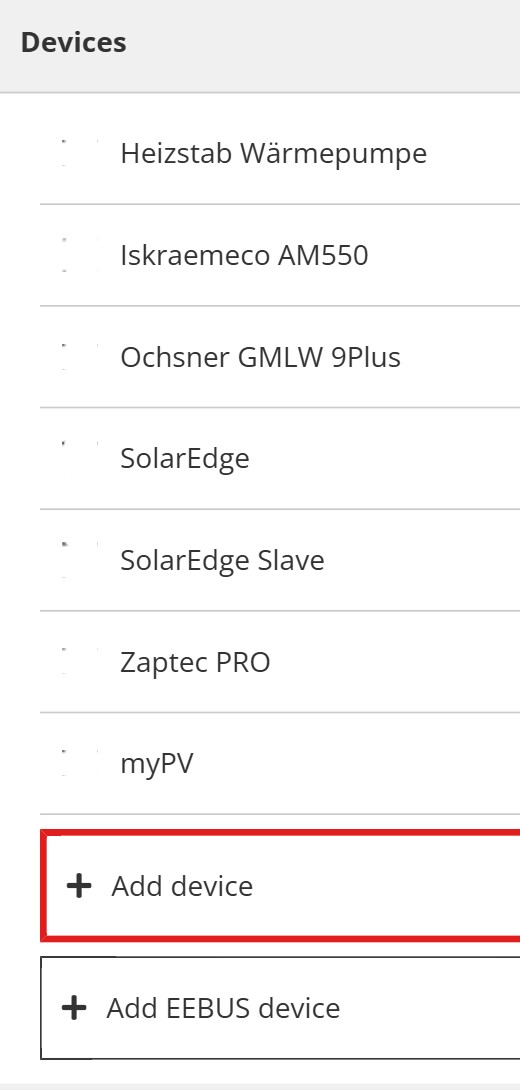

Screenshot dell'elenco dei dispositivi nel menu a sinistra del Reduxi Configurator. Titolo 'Devices'. Righe, dall'alto in basso (ciascuna con una piccola icona appena visibile): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Sotto l'elenco due pulsanti: '+ Add device', evidenziato da un rettangolo rosso, e '+ Add EEBUS device'.
Descrizione testuale di questa immagine

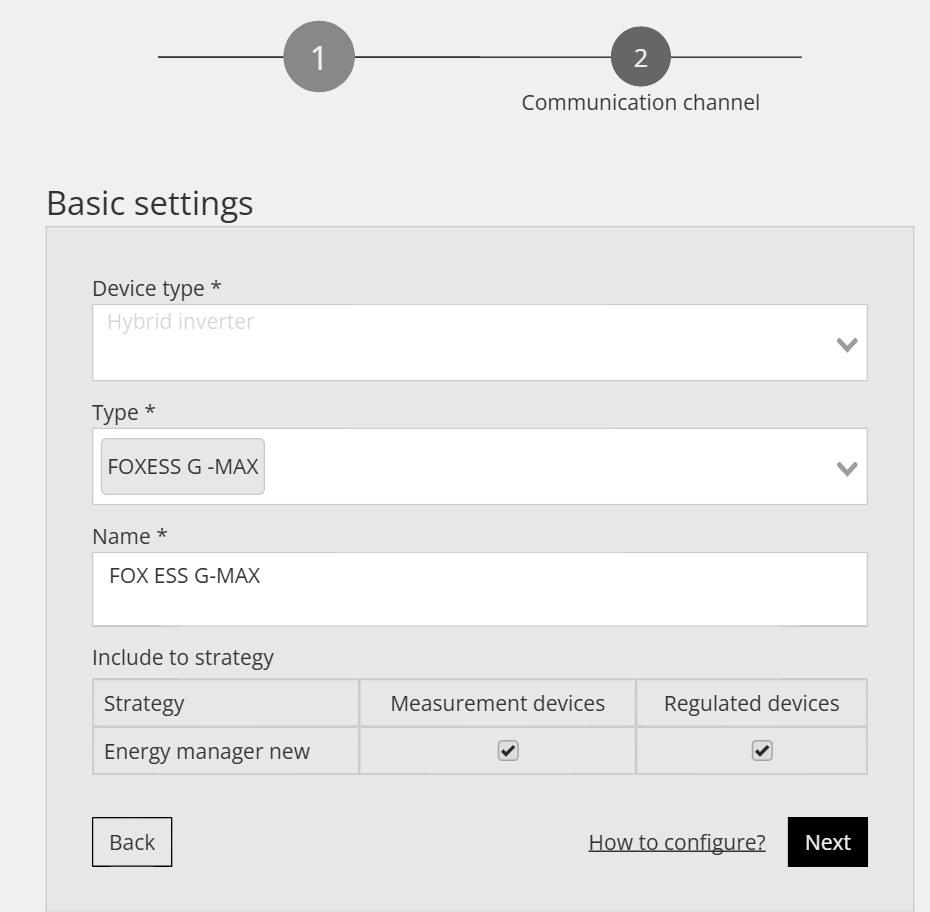

Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, 'Basic settings'. Indicatore dei passaggi in alto: passaggio 1 e passaggio 2 (cerchio 2 con l'etichetta 'Communication channel'). Device type *: Hybrid inverter (testo in grigio). Type *: FOXESS G -MAX (tag selezionato). Name *: FOX ESS G-MAX. Tabella 'Include to strategy' con le colonne Strategy, Measurement devices, Regulated devices; riga 'Energy manager new': entrambe le caselle spuntate. Pulsanti: Back (a sinistra), link 'How to configure?' e Next (a destra, nero).
6.2 Impostazioni di comunicazione
Il secondo passaggio configura il canale di comunicazione per Modbus TCP/IP tra il Reduxi Controller e l'inverter.
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | Indirizzo IP del FOX ESS G-Max (l'indirizzo statico dal Punto 4.1). Scan for IP può cercarlo nella rete. |
| Porta |
502 (predefinito) |
| Extended IP recovery | Lasciare attivato (predefinito) |
| Modbus unit ID | Lo stesso ID impostato sull'inverter (predefinito 1) |
| Rated power of inverter | In base all'inverter (predefinito 100 kW) |
| Is electricity meter installed? / Is PV installed? | Impostare in base al proprio impianto (entrambe sono attive per impostazione predefinita) |
Descrizione testuale di questa immagine

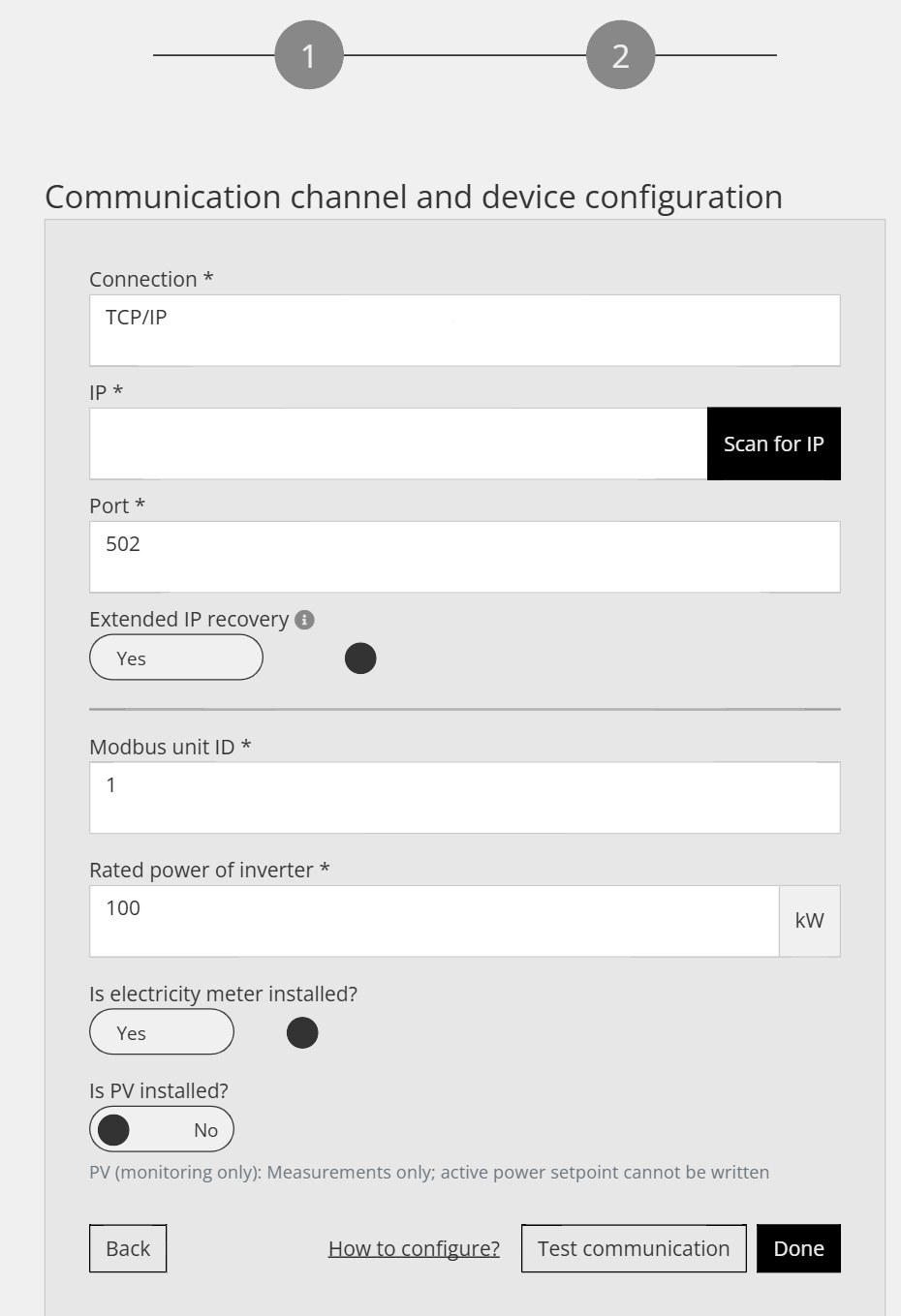

Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 2 di 2 (due cerchi numerati in alto, il cerchio 2 è il passaggio corrente). Titolo della sezione: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: vuoto, con un pulsante nero 'Scan for IP'. Port *: 502. Extended IP recovery (con icona info): interruttore Yes (attivo). Modbus unit ID *: 1. Rated power of inverter *: 100, unità kW. Is electricity meter installed?: interruttore Yes (attivo). Is PV installed?: interruttore No (disattivo); suggerimento: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Pulsanti in basso: Back (a sinistra), link 'How to configure?', Test communication e Done (nero).
6.3 Testare la comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Verifica una sola volta la connessione Modbus TCP/IP e non salva nulla. Se il risultato è positivo, fare clic su Done. Solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Descrizione testuale di questa immagine
Screenshot di una finestra Test communication nel Reduxi Configurator (X di chiusura in alto a destra, pulsante scuro Close in basso a destra). Testo verde in un riquadro bianco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Additional parameters: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parzialmente tagliato nell'immagine); PV_POWER_ACTIVE_MAX: 0.
Descrizione testuale di questa immagine

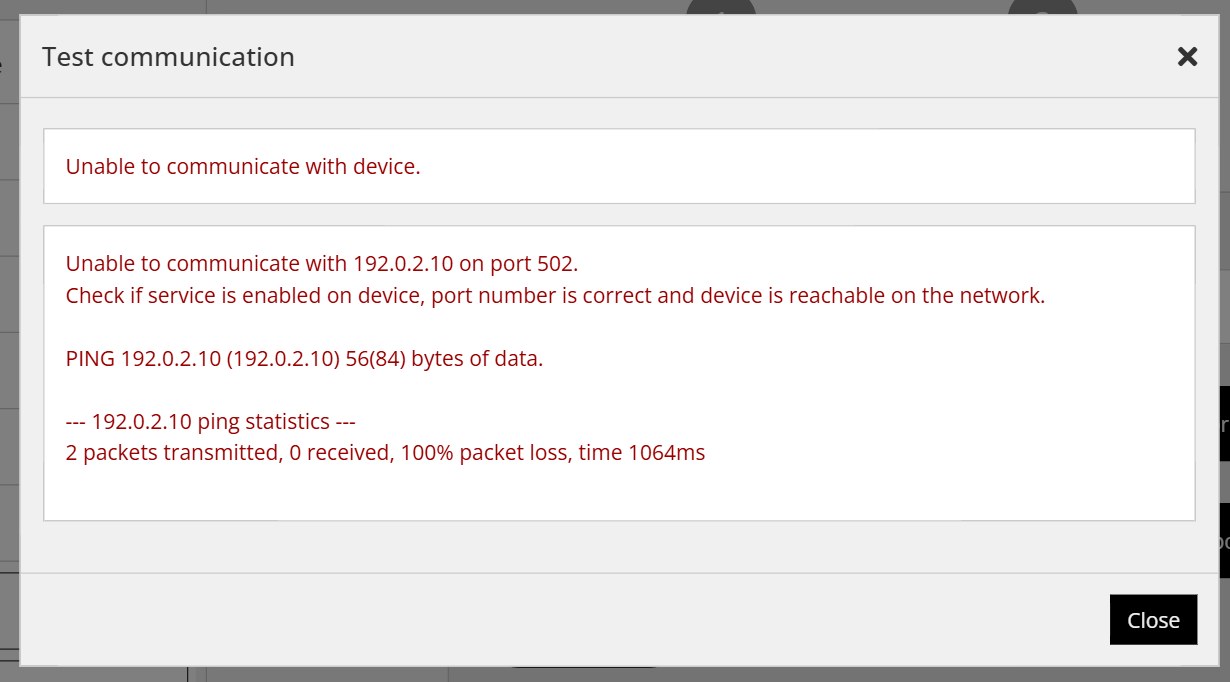

Screenshot della finestra 'Test communication' del Reduxi Configurator con una X di chiusura in alto a destra e un pulsante nero 'Close' in basso a destra. Testo in rosso: 'Unable to communicate with device.' Riquadro dei dettagli in rosso: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Poi: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' e '--- 192.0.2.10 ping statistics ---' e '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Controllare le letture
7.1 Controllare le letture
Aprire Devices → FOX ESS G-Max → Last measurements. I valori indicano se l'inverter comunica correttamente.
Descrizione testuale di questa immagine
Screenshot della pagina 'Last measurements' di un dispositivo nel Reduxi Configurator. Schede: Last measurements (attiva), Analyze, Archive. In alto a destra: menu a discesa di aggiornamento 'Without refreshing' e un pulsante di aggiornamento. Scheda 'Control type': pulsanti Auto (verde chiaro) e Manual (scuro, selezionato); data e ora 14. 03. 2025 12:49:13. Tutti i valori sottostanti hanno data e ora 14. 03. 2025 12:49:01, salvo diversa indicazione. Scheda PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vuoto (unità kW); enumeration.PV_STATE_NAME: CONNECTED. Scheda Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Scheda Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Scheda Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Scheda Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vuoto (kW); Grid export active power limit: vuoto (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Scheda Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e ora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Comportamento di controllo
Per il controllo tramite le strategie Reduxi, aprire Devices → FOX ESS G-Max nel Reduxi Configurator e impostare il tipo di controllo su AUTO. Solo così i comandi delle strategie agiscono sulla batteria.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire la strategia come descritto in Strategie per il Reduxi controller. Dopo l'aggiunta, il dispositivo si può monitorare e controllare nell'applicazione Reduxi.
✓ Riepilogo
Preparazione (Punti 1–3): Controllare le informazioni del produttore, collegare il Reduxi Controller e l'inverter alla stessa rete e annotare l'indirizzo IP dell'inverter.
FOX ESS G-Max (Punto 4): Impostare un indirizzo IP statico e attivare il controllo remoto sull'inverter.
Aggiunta a Reduxi (Punti 5–6): Aprire il Configurator, aggiungere un Hybrid inverter di tipo FOX ESS G-Max, inserire IP, porta 502, unit ID e potenza nominale, eseguire Test communication e fare clic su Done.
Messa in servizio (Punto 7): Controllare le ultime misure e impostare il tipo di controllo su AUTO, in modo che le strategie possano controllare la batteria.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che l'indirizzo IP in Reduxi sia quello attuale dell'inverter, che la porta sia 502 e che l'unit ID corrisponda a quello dell'inverter (predefinito 1). Controller e inverter devono trovarsi nella stessa rete e il controllo remoto deve essere attivo sull'inverter (Punto 4.2). |
| Il dispositivo va offline dopo un po' di tempo o dopo il riavvio del router | Probabilmente l'indirizzo IP dell'inverter è cambiato. Impostare un indirizzo IP statico sull'inverter o una prenotazione DHCP nel router (Punto 4.1) e inserire il nuovo indirizzo in Reduxi. |
| I comandi delle strategie non hanno effetto sulla batteria | Impostare il tipo di controllo del dispositivo su AUTO nel Configurator (Punto 7.2) e verificare che il controllo remoto sia attivo sull'inverter. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Non ci si trova nella stessa rete. Usare l'indirizzo IP o il tunnel. |
| Il test di comunicazione non riesce, dispositivo offline | Controllare la raggiungibilità, l'IP, la porta 1502 e l'unit ID 71, e che Modbus sia abilitato sull'inverter. |
