Come collegare i caricatori EV ETREL INCH Pro e Core al Reduxi controller
Collegare un caricatore Etrel INCH Pro o INCH Core al Reduxi Controller tramite Wi‑Fi con OCPP 1.6 JSON e aggiungerlo nel Configurator.

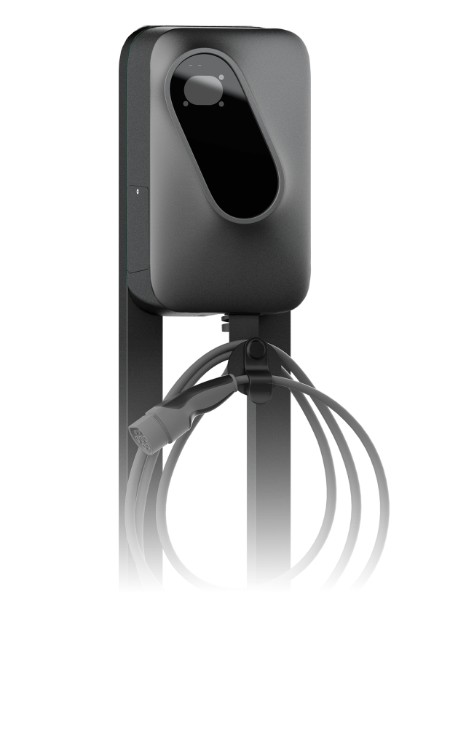

Descrizione testuale di questa immagine
Foto di un caricatore EV a parete su un palo grigio scuro, su sfondo bianco. L'involucro è grigio scuro, con un frontale rettangolare dagli angoli arrotondati e un pannello di vetro nero ovale con una piccola area indicatore grigio chiaro in alto. Un cavo di ricarica con connettore è avvolto a spire su un supporto sotto l'involucro. La parte inferiore dell'immagine sfuma nel bianco. Non è visibile alcun testo.
1 Documentazione tecnica
I caricatori Etrel INCH Pro e INCH Core sono collegati a Reduxi tramite Wi‑Fi con il protocollo OCPP 1.6 (JSON). Il caricatore si connette come client al server OCPP del Reduxi Controller. Nel caricatore si inserisce l'URL del server generato dal controller e in Reduxi si inserisce l'identità del punto di ricarica (charge point identity) del caricatore.
Documenti del produttore:
- Sito web Etrel – informazioni sul prodotto e contatti (web, EN)
- Download Etrel – schede tecniche, manuali e altri documenti (web, EN)
2 Attrezzatura necessaria
- Reduxi Controller (installato e online)
- Caricatore Etrel INCH Pro o INCH Core, installato e collegato alla rete Wi‑Fi
- Caricatore e Reduxi Controller nella stessa rete
- INCH Pro: un computer con browser web. INCH Core: uno smartphone con l'app INCH Core
- Accesso admin al caricatore (vedere la nota qui sotto)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Panoramica del sistema e cablaggio
Il caricatore e il Reduxi Controller comunicano tramite la rete locale. Il caricatore si collega alla rete Wi‑Fi e apre la connessione OCPP verso il controller.
| Collegamento | Da | To | Nota |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Stessa rete del caricatore |
| Wi‑Fi | Caricatore Etrel INCH | Router | Necessario prima di poter configurare le impostazioni OCPP |
| OCPP 1.6 JSON | Caricatore Etrel INCH (client) | Reduxi Controller (server) | URL del server generato dal controller, vedere Punto 6.2 |
4 Configurare il caricatore
4.1 INCH Pro: impostazioni OCPP nel browser
Dopo aver collegato il caricatore alla rete Wi‑Fi, è possibile aprirlo direttamente: inserire l'indirizzo IP del caricatore in un browser (esempio: 192.168.1.250) e accedere con l'accesso admin del caricatore.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del caricatore ETREL, tema scuro. Intestazione con un'icona del menu e il logo ETREL. Menu a sinistra: Dashboard, Configuration, Diagnostics, Reporting. Area principale, elenco di sezioni comprimibili: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). La sezione Connectivity è evidenziata da un rettangolo blu e una freccia blu dall'area del menu a sinistra la indica.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del caricatore ETREL, tema scuro, pagina Central system connectivity. A sinistra: sezioni del menu Charger configuration, User, Connectivity (espansa, con le voci Ethernet connectivity, GSM connectivity e Central system connectivity), Power management, Advertising. La voce Central system connectivity è evidenziata da un riquadro blu con l'etichetta blu 1. e una freccia che la indica. Pannello a destra: titolo Central system connectivity; casella spuntata Communication with central system enabled; Charge point identity: 20040038, in un riquadro blu, con il testo blu Copy e una freccia che indica il campo; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, in un riquadro blu; pulsanti Test connection e Add auxiliary central system; sezione compressa Additional settings; pulsanti Save e Cancel.
4.2 INCH Core: password di accesso nell'app
Il caricatore INCH Core crea un proprio access point. Per configurarlo, è necessario rimuovere il coperchio frontale del caricatore: l'access point viene poi creato automaticamente. Collegare il caricatore alla rete Wi‑Fi come descritto nella documentazione Etrel (vedere la pagina di supporto Etrel nel Punto 1).
L'app INCH Core è disponibile per Android (Google Play) e iOS (App Store).
Descrizione testuale di questa immagine
Icona dell'app INCH Core: quadrato bianco con angoli arrotondati con il disegno di un ovale nero all'interno di una cornice quadrata arrotondata e un segno più verde in basso a destra.

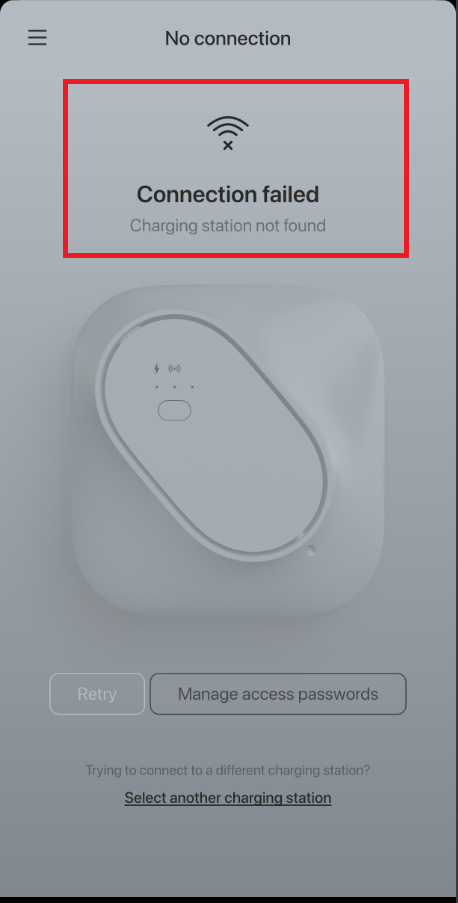

Descrizione testuale di questa immagine
Screenshot della schermata di un'app mobile (app INCH Core), aspetto in grigio. Barra superiore: icona del menu (tre linee) a sinistra, titolo No connection. Un rettangolo rosso evidenzia il blocco del messaggio: icona Wi-Fi con una croce, testo in grassetto Connection failed, testo grigio Charging station not found. Sotto: immagine sbiadita di una stazione di ricarica quadrata dagli angoli arrotondati con una placca frontale ovale, un simbolo di fulmine, un simbolo wireless e un piccolo pulsante. Parte inferiore: due pulsanti, Retry (sbiadito) e Manage access passwords; poi il testo Trying to connect to a different charging station? e un link sottolineato Select another charging station.

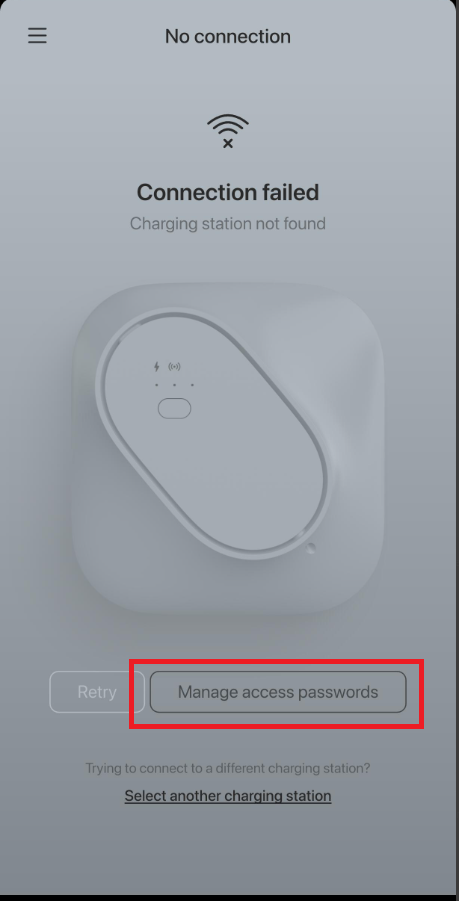

Descrizione testuale di questa immagine
Screenshot della schermata di un'app mobile (app INCH Core), aspetto in grigio. Barra superiore: icona del menu (tre linee) a sinistra, titolo No connection. Sotto: icona Wi-Fi con una croce, testo in grassetto Connection failed, testo grigio Charging station not found. Poi un'immagine sbiadita di una stazione di ricarica quadrata dagli angoli arrotondati con una placca frontale ovale, un simbolo di fulmine, un simbolo wireless e un piccolo pulsante. Parte inferiore: due pulsanti, Retry (sbiadito) e Manage access passwords; il pulsante Manage access passwords è evidenziato da un rettangolo rosso. Sotto: il testo Trying to connect to a different charging station? e un link sottolineato Select another charging station.

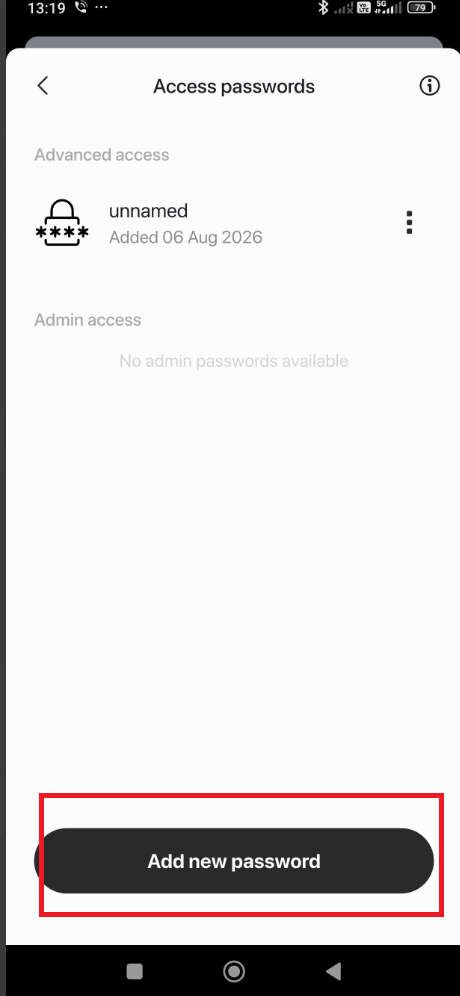

Descrizione testuale di questa immagine
Screenshot della schermata di un telefono con l'app INCH Core, pannello Access passwords. Barra di stato in alto: ora 13:19, icona Bluetooth, icone del segnale e batteria 79. Intestazione del pannello: freccia indietro, titolo Access passwords, icona info. Sezione Advanced access: una voce con un'icona di lucchetto che mostra ****, nome unnamed, testo Added 06 Aug 2026 e un menu a tre punti. Sezione Admin access: testo No admin passwords available. In basso un pulsante scuro arrotondato Add new password, evidenziato da un rettangolo rosso, e la barra di navigazione Android (quadrato, cerchio, triangolo indietro).
5 Accedere all'interfaccia web di Reduxi
Il dispositivo si aggiunge nel Configurator, l'interfaccia web del Reduxi Controller. Non si aggiunge nell'app Reduxi né in Reduxi Cloud. Si può aprire in due modi:
Consigliato

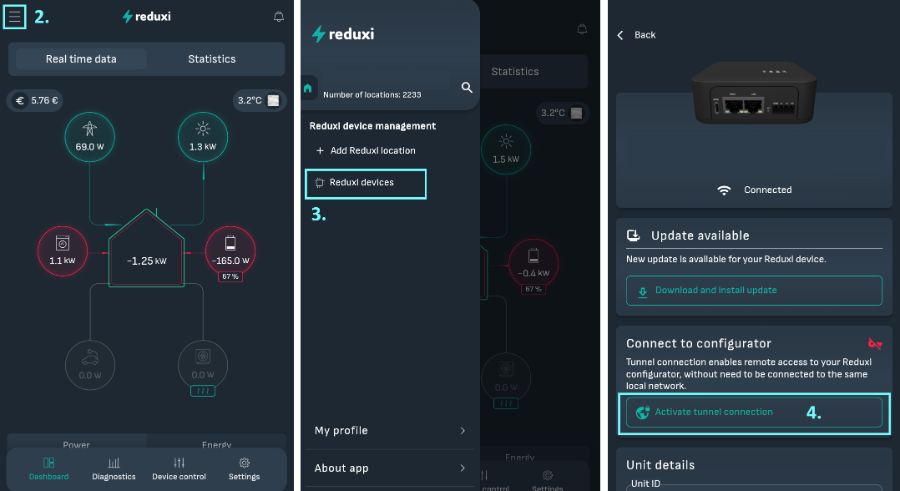

http://reduxi.local.Descrizione testuale di questa immagine
Tre screenshot di telefono dell'app Reduxi affiancati, tema scuro, con indicatori azzurri e numeri dei passaggi. A sinistra: dashboard con un'icona del menu evidenziata da un riquadro azzurro ed etichettata 2.; logo reduxi; icona della campanella; schede Real time data e Statistics; prezzo 5.76 EUR e temperatura 3.2 C; flusso di energia con rete 69.0 W, solare 1.3 kW, casa -1.25 kW, lavatrice 1.1 kW, batteria -165.0 W con 67 %, e due cerchi inattivi con 0.0 W; schede in basso Dashboard, Diagnostics, Device control, Settings. Al centro: menu laterale con logo reduxi, Number of locations: 2233, icona di ricerca, titolo Reduxi device management, voci Add Reduxi location e Reduxi devices (evidenziata da un riquadro azzurro ed etichettata 3.), e in basso My profile e About app. A destra: pagina del dispositivo con link Back, immagine di un dispositivo Reduxi nero, stato Connected, scheda Update available (New update is available for your Reduxi device., pulsante Download and install update), scheda Connect to configurator con un'icona di chiave rossa e il testo Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., pulsante Activate tunnel connection (evidenziato da un riquadro azzurro ed etichettato 4.), e scheda Unit details con un campo Unit ID (tagliato).

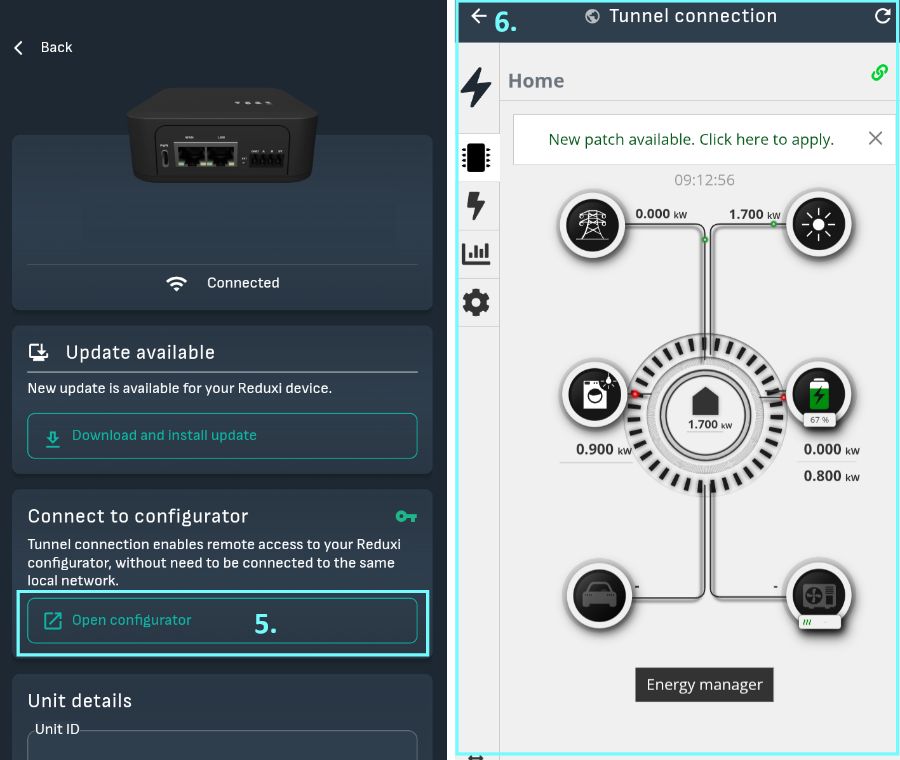

Descrizione testuale di questa immagine
Due screenshot di telefono affiancati, entrambi con riquadri azzurri e numeri dei passaggi. A sinistra (schermata blu scuro dell'app Reduxi): link Back; immagine di un dispositivo Reduxi nero con due porte Ethernet e una morsettiera; stato Connected con un'icona Wi-Fi; scheda Update available con il testo New update is available for your Reduxi device. e un pulsante Download and install update; scheda Connect to configurator (icona di chiave) con il testo Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. e un pulsante Open configurator, con riquadro azzurro ed etichettato 5.; sotto una scheda Unit details con un campo Unit ID (tagliato in basso). A destra (etichettata 6., con riquadro azzurro): pagina web con barra superiore Tunnel connection (freccia indietro e icona di aggiornamento), barra di icone a sinistra (fulmine, icona di chip del dispositivo selezionata, fulmine, grafico a barre, ingranaggio), titolo della pagina Home con un'icona di collegamento verde, un messaggio New patch available. Click here to apply. con una X di chiusura, ora 09:12:56, e un diagramma del flusso di energia: icona del traliccio di rete 0.000 kW, icona solare 1.700 kW, al centro casa 1.700 kW, icona lavatrice 0.900 kW, icona batteria 67 % con 0.000 kW e 0.800 kW, icona auto e icona pompa di calore, ciascuna con un trattino. Sotto il diagramma un tag scuro Energy manager.
reduxi.app) aprire il sito, poi Manage location → OEM devices → Activate tunnel connection, confermare con OK e attendere circa 30 secondi. Poi fare clic su Go to controller. Il Configurator si apre in una nuova scheda senza password.http://reduxi.local. L'indirizzo IP si trova nell'elenco dei dispositivi del router o nell'app in Reduxi devices.admin · Password admin (impostazione di fabbrica). Se è stata modificata durante l'installazione, usare quella. Non è la password dell'account Reduxi.Descrizione testuale di questa immagine
Screenshot di una finestra del browser con la pagina di accesso del Reduxi Configurator. La barra degli indirizzi (evidenziata da un riquadro azzurro e ingrandita in un secondo riquadro azzurro sotto di essa) mostra un avviso Not secure e l'indirizzo reduxi.local. Una linea azzurra collega la barra degli indirizzi al riquadro ingrandito. La pagina ha in alto a sinistra il logo reduxi Configurator e un'illustrazione a linee grigio chiaro di una casa con pannelli solari sul tetto, una wallbox, un'auto elettrica e una colonnina di ricarica. Al centro c'è una finestra Login con un menu a discesa della lingua (English), un campo per il nome utente con un'icona di persona, un campo password con un'icona di lucchetto e un'icona a occhio, e un pulsante scuro Login. I testi segnaposto dei campi sono molto piccoli.
Si dovrebbe vedere questo:

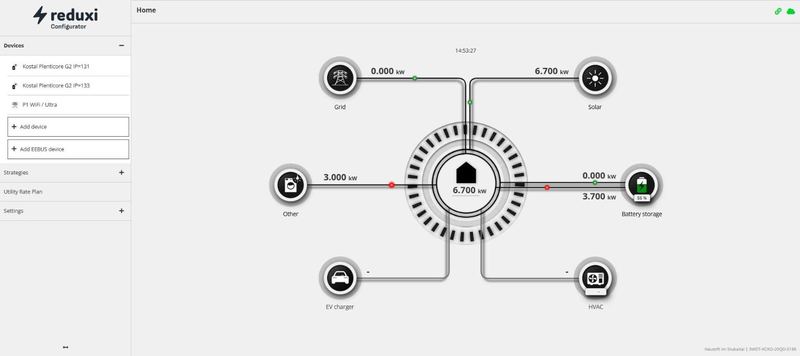

Descrizione testuale di questa immagine
Screenshot della pagina Home del Reduxi Configurator. Menu a sinistra con il logo reduxi Configurator; sezione Devices (espansa) con le voci Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 e P1 WiFi / Ultra, poi i pulsanti Add device e Add EEBUS device; sotto: Strategies (+), Utility Rate Plan, Settings (+). Barra superiore: titolo Home, icona di collegamento verde e icona di cloud verde a destra. Area principale: ora 14:53:27 e un diagramma del flusso di energia con al centro una casa che mostra 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW e 3.700 kW, EV charger (trattino) e HVAC (trattino). Piccolo testo a piè di pagina in basso a destra.
admin non è quello dell'account Reduxi. reduxi.local funziona solo nella stessa rete del controller.6 Aggiungere il dispositivo a Reduxi
Aprire prima il Configurator, vedere Punto 5. La connessione OCPP funziona solo se il caricatore e Reduxi usano la stessa identità e lo stesso URL del server.
6.1 Impostazioni di base
Descrizione testuale di questa immagine
Screenshot della barra laterale del Reduxi Configurator. Intestazione: logo reduxi Configurator. La sezione Devices (con un'icona meno) elenca: Iskraemeco AM550 (icona del traliccio elettrico) e due voci con icone del sole e senza nomi visibili. In basso c'è un pulsante Add device con un segno più, evidenziato da un rettangolo ciano.
Descrizione testuale di questa immagine
Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 1 Basic settings. Indicatore di avanzamento con tre passaggi: 1 Basic settings (attivo, cerchio nero), 2 Communication channel (grigio), 3 Advanced settings (grigio). Titolo Basic settings. Campi: Device type *: menu a discesa vuoto; Type *: menu a discesa vuoto (in grigio); Name *: vuoto. Pulsanti: Back (con contorno) e Next (nero).
6.2 Impostazioni di comunicazione
Il secondo passaggio configura il canale di comunicazione per OCPP. Inserire prima il Device identifier, la charge point identity copiata dal caricatore (Punto 4.1). L'OCPP server URL viene generato dal Reduxi Controller e mostrato nel canale di comunicazione. Copiarlo nel campo del server backend del caricatore. Esempio: ws://192.168.1.200/ocpp/1.6/json/
Descrizione testuale di questa immagine
Screenshot della procedura guidata di aggiunta dispositivo del Reduxi Configurator, passaggio 2 Communication channel (indicatore di avanzamento: 1 Basic settings e 2 Communication channel attivi, 3 Advanced settings grigio). Titolo: Communication channel and device configuration. Campi: Device identifier *: my_station_ID1 (cursore di testo nel campo); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, con il suggerimento In effect when manual override is selected; Forward communication to backend OCPP server: vuoto; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (campo in grigio di sola lettura con un'icona di copia). Pulsanti: Back, Test communication (evidenziato da un rettangolo azzurro) e Next (nero).
6.3 Testare la comunicazione
Fare clic su Test communication in basso a destra nel canale di comunicazione. Verifica una sola volta la connessione OCPP e non salva nulla. Se il risultato è positivo, fare clic su Done. Solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di un modulo del Reduxi Configurator su sfondo grigio chiaro. A sinistra: pulsante Back. A destra: pulsante Test communication, evidenziato da un rettangolo azzurro, e accanto un pulsante nero Done.

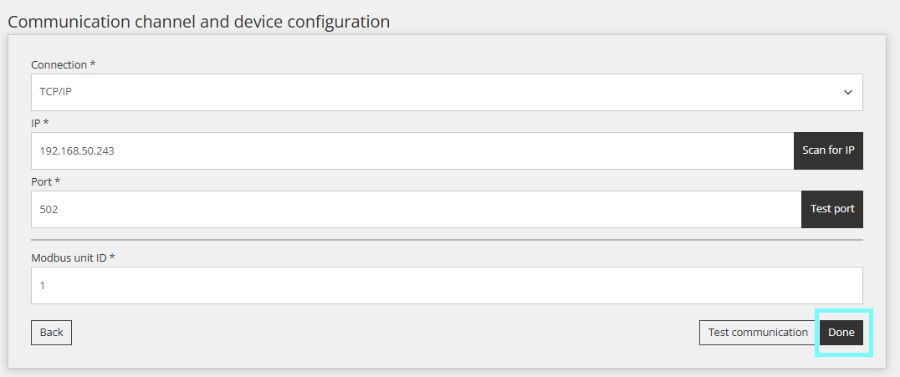

Descrizione testuale di questa immagine
Screenshot del modulo Communication channel and device configuration del Reduxi Configurator. Campi: Connection *: TCP/IP (menu a discesa); IP *: 192.168.50.243, con un pulsante nero Scan for IP; Port *: 502, con un pulsante nero Test port; Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra, nero). Il pulsante Done è evidenziato da un rettangolo azzurro.
I risultati possibili sono tre:
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, sopra un modulo oscurato. Testo verde: "Successful readout from device". Valori: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Pulsante in basso a destra: Close.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, sopra un modulo oscurato. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 1" e "Device identifier: GaroCS-43A4DB2076B80". Pulsante in basso a destra: Close. Dietro la finestra il modulo oscurato mostra le etichette "Energy counter" in alto e "Forward communication to backend OCPP server" in basso.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, mostrata sopra una pagina oscurata. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 0". Pulsante in basso a destra: Close.
7 Controllare le letture
7.1 Controllare le letture
Aprire Devices → il proprio caricatore → Last measurements. I valori indicano se il caricatore comunica correttamente.
Descrizione testuale di questa immagine
Screenshot di una pagina di letture del caricatore con pannelli grigi. Pannello Control type: pulsanti Auto (selezionato, azzurro), Manual, Off, Boost; data e ora 02. 10. 2024 15:47:17. Pannello Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Pannello Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Pannello Energy: Import active energy 5,104.5 kWh. Pannello Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Accanto a ogni valore c'è una piccola data e ora (02. 10. 2024, 15:47:17 oppure 15:47:16 per Communication error).
7.2 Comportamento di controllo
Dopo l'aggiunta, il caricatore può partecipare alle strategie Reduxi selezionate nella procedura guidata, vedere Strategie per il Reduxi controller. Il caricatore si può monitorare nell'applicazione Reduxi Cloud.
✓ Riepilogo
Preparazione (Punti 1–3): Controllare le informazioni del produttore e collegare il caricatore alla rete Wi‑Fi. Il caricatore e il Reduxi Controller devono trovarsi nella stessa rete.
Caricatore Etrel (Punto 4): Aprire il caricatore (INCH Pro nel browser, INCH Core nell'app), incollare l'URL del server Reduxi nel campo del server backend e copiare la charge point identity.
Aggiunta a Reduxi (Punti 5–6): Aprire il Configurator, aggiungere un EV charger di tipo OCPP 1.6 - JSON, inserire la charge point identity come device identifier, eseguire Test communication e fare clic su Done.
Messa in servizio (Punto 7): Controllare le ultime misure e selezionare le strategie a cui il caricatore deve partecipare.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Unable to communicate with device 1 | Il device identifier in Reduxi non è impostato o differisce dalla charge point identity del caricatore. Copiare di nuovo l'identità dal caricatore (Punto 4.1) e inserirla nel canale di comunicazione (Punto 6.2). |
| Non viene trovato alcun dispositivo con comunicazione OCPP 1.6 | Il caricatore non raggiunge il server OCPP del controller. Controllare l'URL del server backend nel caricatore (Punto 4.1), che il caricatore sia collegato al Wi‑Fi e che caricatore e controller si trovino nella stessa rete. |
| Non riesco ad accedere al caricatore | Il nome utente e la password admin sono parametri nascosti, forniti durante l'installazione. Contattare support@reduxi.zendesk.com. |
| Il caricatore perde la connessione dopo il riavvio del router | Probabilmente l'indirizzo IP del Reduxi Controller è cambiato, quindi l'URL del server nel caricatore non è più valido. Usare un indirizzo IP fisso per il controller e aggiornare l'URL. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Non ci si trova nella stessa rete. Usare l'indirizzo IP o il tunnel. |
| Il test di comunicazione non riesce, dispositivo offline | Controllare la raggiungibilità, l'IP, la porta 1502 e l'unit ID 71, e che Modbus sia abilitato sull'inverter. |
